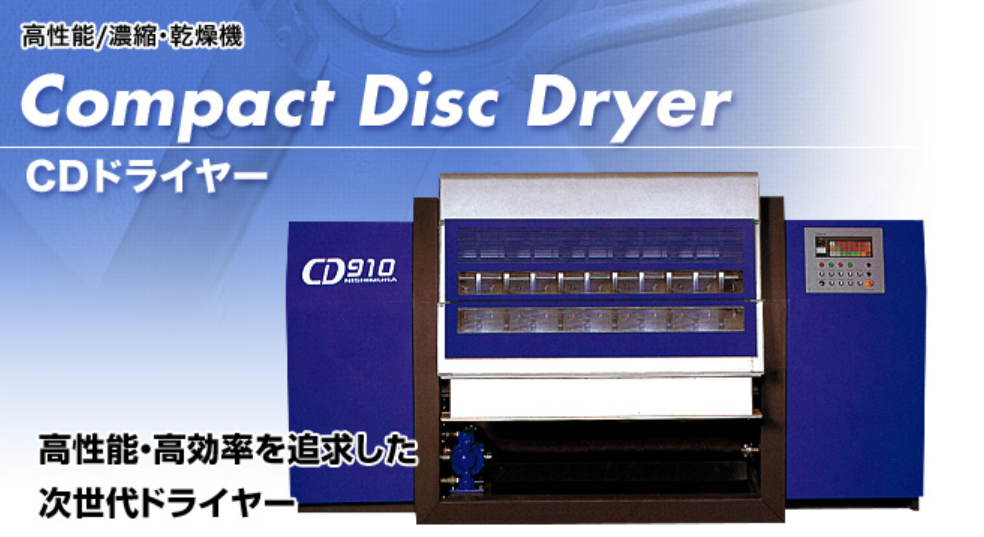

高性能・高効率を追求したドライヤー「CDドライヤー」
マルチ雰囲気炉|有害ガス発生を伴う焼成・排ガス処理に対応

お 探しの製品は見つかりませんでした。
1 / 1
材料における高誘電率材料の開発
材料における高誘電率材料の開発とは?
高誘電率材料の開発は、電子部品の小型化・高性能化に不可欠な技術です。誘電率が高い材料は、同じ体積でもより多くの電荷を蓄えることができるため、コンデンサなどの部品の容量を増大させることができます。これにより、スマートフォンやIoTデバイスなどの小型化、高速化、低消費電力化に貢献します。
課題
誘電率向上とリーク電流のトレードオフ
誘電率を高めると、絶縁性が低下しリーク電流が増加する傾向があり、デバイスの信頼性や消費電力に影響を与えます。
高温下での特性維持
電子機器の動作温度は上昇する傾向にあり、高温下でも安定した高い誘電率を維持できる材料の開発が求められています。
製造プロセスの複雑化とコスト増
高誘電率材料の合成や成膜には特殊なプロセスが必要となる場合が多く、製造コストの増加が課題となります。
環境負荷の低減
開発される材料が環境に配慮したものであることが求められており、有害物質の使用削減やリサイクル性の向上が必要です。
対策
新規材料設計と組成最適化
理論計算や実験を組み合わせ、高誘電率かつ低リーク電流を実現する新規材料の組成や構造を設計・最適化します。
界面制御技術の導入
材料間の界面における電気的特性を制御することで、リーク電流の抑制や高温特性の向上を図ります。
プロセス技術の革新
低コストで高精度な成膜技術や、環境負荷の少ない合成プロセスを開発・導入します。
複合材料化による特性向上
複数の材料を組み合わせることで、単一材料では得られない高誘電率と他の特性(絶縁性、耐熱性など)を両立させます。
対策に役立つ製品例
高誘電率セラミックス粉末
特定の組成比で調整されたセラミックス粉末は、コンデンサ用誘電体として高い誘電率と低損失を実現し、小型化に貢献します。
高分子誘電体フィルム
特殊な高分子材料を用いたフィルムは、柔軟性と高い誘電率を両立させ、フレキシブルデバイスやウェアラブル機器への応用が可能です。
積層セラミックコンデンサ用材料
薄膜化に適した高誘電率材料と内部電極材料の組み合わせにより、積層セラミックコンデンサの高容量化・小型化を実現します。
絶縁膜形成用前駆体
ALD(原子層堆積)などの精密成膜技術に適した前駆体は、均一で欠陥の少ない高誘電率絶縁膜を形成し、トランジスタなどの性能向上に寄与します。
