能動部品における電力変換ロスの低減とは？
各社の製品
絞り込み条件：
▼チェックした製品のカタログをダウンロード
一度にダウンロードできるカタログは20件までです。
当社のワイヤレス充電は⼩型ウェアラブル端末から産業機器まで、
幅広くさまざまなアプリケーションに対応いたします。
各種電池の充電回路設計やパターンコイルの設計対応が可能。
Δ10℃の低発熱充電技術「好適周波数・低発熱コイル・好適電力」設計で
実現します。
【特長】
■Low Power
・小型ウェアラブル端末向けワイヤレス充電モジュール
■High Power
・産業機器・装置向けワイヤレス充電ユニット
■WPC Qi
・Qi 5W-15Wモジュール供給、Qi充電台のODM供給
★ウェアラブルEXPOに出展いたします
会期：2021年1月20日（水）～22日（金）
会場：東京ビッグサイト
ブース番号：W124
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

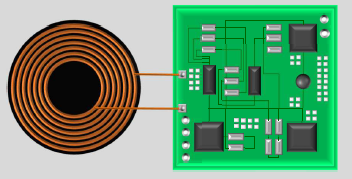

ワイヤレス充電・給電ソリューション
お探しの製品は見つかりませんでした。
1 / 1
能動部品における電力変換ロスの低減
能動部品における電力変換ロスの低減とは？
電子機器の動作において、電力変換は不可欠なプロセスです。能動部品（トランジスタ、ICなど）は、この電力変換の過程で避けられないエネルギー損失（電力変換ロス）を発生させます。このロスの低減は、電子機器の省エネルギー化、発熱抑制、長寿命化に直結する重要な技術課題です。
課題
スイッチング損失の増大
能動部品がON/OFFを繰り返す際に発生する電力損失。高周波化や大電流化に伴い、この損失が増加する傾向にあります。
導通損失の無視できない影響
部品がON状態の時に流れる電流によって発生する電力損失。部品のオン抵抗が高い場合や、大電流が流れる場合に顕著になります。
部品特性の限界
既存の半導体材料や構造では、理想的な低損失化に限界があり、さらなる性能向上が求められています。
設計・実装の複雑化
低損失化を実現するための回路設計や部品配置は、複雑化し、コストや開発期間の増加を招く可能性があります。
対策
低オン抵抗・低スイッチング損失材料の採用
SiC（炭化ケイ素）やGaN（窒化ガリウム）などの次世代半導体材料を用いることで、従来のシリコン（Si）よりも大幅に低いオン抵抗とスイッチング損失を実現します。
高効率な回路トポロジーの導入
共振コンバータやマルチフェーズ化など、電力変換効率を最大化する回路構成を採用することで、システム全体の損失を低減します。
最適化されたゲート駆動回路
能動部品のスイッチング速度を最適化し、不要な損失を抑制するゲート駆動回路を設計・実装します。
高度な熱設計と放熱技術
発生した熱を効率的に外部へ逃がすことで、部品温度の上昇を抑え、性能低下や寿命短縮を防ぎます。
対策に役立つ製品例
次世代パワー半導体デバイス
SiCやGaNを用いたパワーMOSFETやダイオードは、従来のシリコン製デバイスと比較して、大幅に低い電力変換ロスを実現し、高効率化に貢献します。
高効率電源モジュール
複数の能動部品と受動部品を最適に組み合わせ、高度な制御技術を搭載したモジュールは、システム全体の電力変換効率を向上させます。
カスタム設計IC
特定のアプリケーションに最適化されたカスタムICは、不要な機能を排除し、電力変換経路を効率化することで、ロスを最小限に抑えます。
放熱材料・放熱部品
高熱伝導率を持つ放熱シートやヒートシンクは、能動部品から発生する熱を効果的に拡散・放散し、部品の信頼性向上と効率維持に寄与します。
