ロボティクス分野における運動学シミュレーションでは、多数の解析ケースの結果処理に時間を要する、あるいはソフトウェアのスクリプトコマンドの習得が課題となることがあります。これらの課題は、開発効率の低下や、迅速な設計改善の妨げとなる可能性があります。川重テクノロジーは、エクセル上で結果処理工程を登録し、各解析ソフトウェアでその工程を自動的に実行可能なシステムを開発しました。これにより、解析ポスト処理の効率化を実現します。 【活用シーン】 ・多数の運動学シミュレーションケースにおける変形図、変位/応力/ひずみコンター図の自動出力 ・解析ソフトウェア（Femap、HyperView、AbaqusCAE、AbaqusViewer）のスクリプトコマンド習得に時間をかけたくない場合 【導入の効果】 ・解析結果の出力作業時間の短縮 ・解析ポスト処理の標準化と効率化 ・開発サイクルの短縮に貢献

自動車業界では、新車種への対応や生産ラインの新設・改造が繰り返されるため、短期間での設計と頻繁な仕様変更への対応が求められます。また、自動車メーカー、設備メーカー、制御盤メーカーなど、複数の企業が共通のルールで設計することも重要です。 Eplanでは、回路や部品、図枠、命名規則などを標準化し、過去の設計資産を再利用できます。変更した設計情報は部品表や端子表などにも反映でき、修正漏れや手入力を削減します。 さらに、Electric P8の回路図データをPro Panelの3D制御盤設計や製造工程へつなげることも可能です。 図面を描くだけでなく、設計データを標準化・再利用し、設計から製造まで活用できることが、 自動車業界でEplanを活用する大きなメリットです。

研究開発・プロセス設計・オペレーションまで利用できる約70種の製品を網羅的に紹介しています。

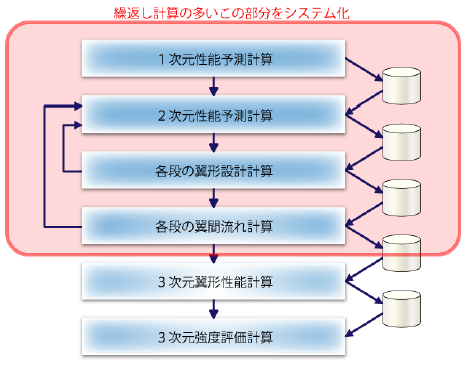

タービン翼の設計では要件を満足するまで多くの計算を繰返します。 また設計パラメータも多く、どのパラメータで要件を満たすかにより解が 若干ばらつく傾向がありました。 このため設計部門と協議して設計プロセスを標準化し良否判定基準を設けた 上で設計支援システムを開発。 計算データは下流側へ渡す場合が多いためデータ授受インターフェイスを 整備し、データ転記等の無駄な作業を除いています。 本システムのユーザーインターフェイスはExcelで作成されており、これは 設計ソフトの変更に伴うデータの変更を容易にすること、設計者が結果の 加工をし易いことを目的としています。 また、開始画面はシステムの全体像がわかるデザインとしています。 各種処理指定はボタンクリックで行いますので操作が簡単です。計算結果は Excelのグラフ機能で表示し、一部は独自開発のViewerで表示しています。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『板厚中立面の作成・板厚設定の自動化』した事例のご紹介を致します。 「既存の自動板厚設定機能では要素単位に板厚設定されるので、後工程での 形状修正が大変」「異なる部材に同じプロパティ設定をされても困る」など、 既存ソフトウェア機能の問題がございました。 そこで川重テクノロジーは、ソフトウェア既存の機能を目的に沿った特化 システムへとカスタマイズし作業工程を自動化しました。 【概要】 ■解析ソフト：HyperMesh ■プログラム言語：Tcl/Tk ■目的 　・要素単位でなく、作成された中立面単位の平均板厚として設定したい 　・同じ板厚であっても、部材毎にプロパティ(板厚設定)は分けたい 　・作成されるプロパティ(板厚設定)のIDを規則的に管理したい ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当製品は、アプリケーションモデルを配信するためのライセンスです。 ユーザ数は無制限で、アカウントがあれば当製品にアップロードされている アプリケーションモデルの一覧をいつでも閲覧することが可能。 また、アプリケーションモデルを利用することにより、複数のグラフィックス などの解析結果を一括表示して一望したり、外部Java/Cライブラリの 取り込みによるレガシーコードの再利用などが可能です。 【特長】 ■ユーザ数は無制限 ■アプリケーションモデルの一覧をいつでも閲覧することが可能 ■LinuxやmacOS(Mac OS X)にも対応 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

『解析ポスト処理の自動化』した事例のご紹介を致します。 「結果の出力方法は決まっているが、解析ケースが多く結果の出力に時間を 割かれてしまう」「自動化したいが、ソフトウェアのScript Commandがよく わからない」と、解析ポスト処理の困りごとをお聞きしました。 そこで川重テクノロジーは、エクセル上で結果処理工程を登録し、各解析 ソフトウェアでその結果処理工程を自動的に実行可能なシステムの開発を 行いました。 【概要】 ■解析ソフト：Femap、HyperView、AbaqusCAE、AbaqusViewer ■プログラム言語：VBA、Tcl/Tk、Python ■目的：変形図、変位/応力/ひずみコンター図の自動出力 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『POSTFLOW』は、簡単に効率よく伝わりやすい報告書を作成することを 目的に作られた、CAE・CFDエンジニアのためのソフトウェアです。 水の流れや固体に加わる力のシミュレーション結果を活用し、 シームレスな流れと簡単操作でPost処理から報告書作成まで支援します。 アニメ作成・グラフ出力・報告書に自動貼り付けといったメイン3つの 機能を1つのソフトで実現します。 【選ばれる理由】 ■豊富な機能 ■導入しやすい体制 ■簡単な操作性 ■安心のサポート ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『SQS（Super Quick Solver）』は、流体解析をしたいCFD未経験の設計者のための 自動メッシュ生成高速流体解析ソルバーです。 メッシュの完全自動作成を実現。 安心して素早く答えが出せることを最優先し、バグ対応に注力しています。 【コンセプト】 ■ソルバーの設定も非常に簡単で導入した1時間後から使用開始可能 ■初心者向け機能を搭載 ■開発者が日本人でお客様の声をすぐに反映させられる ■順次高度な機能を追加予定 ■コンサルティングサービス（受託解析） ※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

エンジニアリング分野での開発では設計に関する確かな目、解析プロセスの充分な知識、 製造業での豊富な経験そして最新技術への理解を背景に、さまざまな提案をさせて頂きます。 【内容】 ◆特殊分野のアプリ-ケーション/プロダクト 　仕様の構築から開発まで、全てのプロセスでご提案が可能です。 　サードパーティの高価なパッケージを選択するよりも、より実用的でコストに見合った 　ご提案が出来ます。 ◆標準的なパッケージのカスタマイズ 　標準的なCAD及びCAEパッケージのカスタマイズを行います。 　アプリケーションメーカーが提供する特殊なAPIと我々の持つコンポーネントを用いて 　標準パッケージ上でシームレスに動くアプリケーションの開発が可能になります。 ◆CADエンジン、ライブラリ及びアルゴリズムの開発 　CADエンジンやグラフィックライブラリ、及び数学的なアルゴリズムの開発を行います。 　これらのコンポーネントはCAD/CAM/CAE関連の開発全般に渡り、 　ソリューションの根幹を成す部分でもあります。 ※詳細は『お問い合わせ』まで

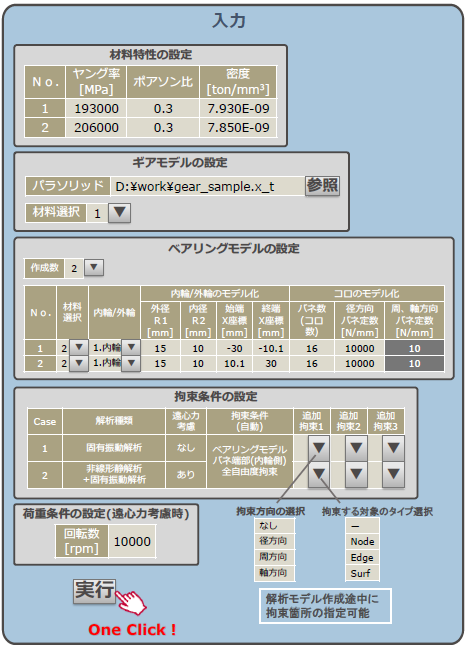

『ギア振動解析の自動化』した事例のご紹介を致します。 「自動化したいが、境界条件設定箇所が決まっておらず、難しい」 「全固有振動モードを目視して、着目モードの固有振動数を手動で 抽出しており大変」との解析作業の困りごとをお聞きしました。 そこで川重テクノロジーは、エクセル上で必要なパラメーターを入力する ことにより、ギア振動解析の作業を自動化するシステムを開発しました。 【概要】 ■解析ソフト：Femap with NX Nastran ■プログラム言語：VBA ■目的 　・解析モデル作成、固有振動解析、結果出力までを自動化 　・着目モードの固有振動数をキャンベル線図へプロット ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

webFalcon は WEBベースの CAE アプリケーション開発を短期間で実現するフレームワーク、2D/3D に対応しています。 既に標準的なFEMソルバーは含まれておりますが　連携させるソルバーは変更可能。　 一連の CAE 処理がWEB上で行えるようになり、これをクラウドサーバー上で運用すれば　ソルバーやプリポストなどのシステムリソースを多人数で共有できるようになるメリットがあります。 スートラシステムズは　webFalconを使って　WEB上で実現できるCAEシステムを短期間・低コストで開発いたします。

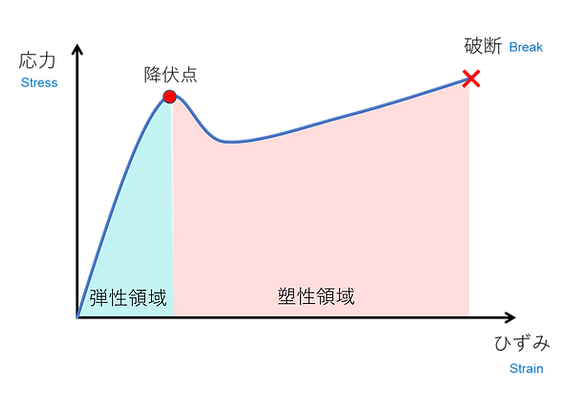

樹脂の多くは弾性領域と塑性領域の物性を有しています。 弾性領域では応力を除してもひずみが0に戻るので線形な挙動になりますが、 塑性領域では応力を除してもひずみは0にならないので非線形な挙動に なります。 構造解析で非線形領域の計算を行うためには材料物性の入力が必要ですが、 非線形領域の物性を入力するには応力ポイントごとにひずみ量を入力する 必要があり、大変です。また、計算時間も長くなってしまいます。 そこで、材料物性の入力を簡素化するために、「2直線近似」と呼ばれる手法を 使って計算時間を短くします。 これは、降伏点から破断点までの樹脂の物性を1本の直線(接線係数)に 置き換えてしまうやり方です。 要素数が多く、計算規模の大きいモデルでざっくりと設計値を確認するには うってつけの方法と言えます。 ※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせ下さい。

株式会社ビーオーエスは、解析技術をベースに 受託解析/設計支援ツールの開発を行っております。 解析業務の効率化・高品質化をさらに発展させて、自動化・好適化 可能な設計解析ツールを開発いたします。 ご要望の際はお気軽にお問い合わせください。 【アプローチ】 ■ソリューション提供 　・受託解析 　・研究開発/ツール開発 　・インフラ構築・運営・保守 　・3D計測/リバースエンジニア 　・業務系システム開発 ※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

当資料では、「DEP MeshWorks 2023」を機能別にご紹介しております。 「革新的なROMモジュール」や「生産性の高い電動化モジュール」、 「高度に自動化されたプロセスワークフロー」や「高度なポスト処理」 などについて詳しく掲載。 本バージョンは先進的なアルゴリズムとAI・機械学習技術を活用し、 優れたユーザーエクスペリエンスをご提供します。 【掲載内容(一部)】 ■革新的なROMモジュール ■生産性の高い電動化モジュール ■高度に自動化されたプロセスワークフロー ■画期的な概念モデル作成 ■AI・機械学習によるCAEフレームワーク ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
