3次元測定データの活用とは？課題と対策・製品を解説

家電業界のデザインレビューでは、製品の形状や寸法が設計通りに実現されているか、正確に検証することが重要です。特に、デザインの複雑化や多様化が進む中で、3Dデータと実物の差異を迅速かつ正確に評価することが求められます。HandySCAN 3D EVOシリーズは、CADデータとの比較を容易にし、デザインレビューの効率化に貢献します。

【活用シーン】
・家電製品のデザインレビュー
・試作品の形状検証
・金型製作前の形状確認

【導入の効果】
・デザインの修正箇所を早期発見
・設計と実物の整合性を迅速に確認
・製品開発期間の短縮

家電設計の分野では、製品の形状やデザインを正確に把握するために、3Dスキャンが不可欠です。特に、複雑な形状や光沢のある製品の場合、スキャンデータの取得に手間がかかることがあります。AESUBは、スキャン後の後処理が不要なため、設計プロセスにおける時間と手間を削減し、効率的な設計作業を支援します。

【活用シーン】
・家電製品の試作モデルのスキャン
・デザインレビューのための3Dデータ作成
・リバースエンジニアリング

【導入の効果】
・後処理工程の削減による時間短縮
・マーカー貼り付けによるスキャン作業の効率化
・多様なワークへの対応

当社は、多品種小ロットなど、多様化する現代のものづくりにおけるニーズに
応えるため、高精度なゲージ・治具から特殊品の設計・製作まで多種多様な
製品をご提案させていただいております。

自動車ボディー測定用ゲージや精密ゲージなど、お客様のあったらいいなにお応え。

また、国内のメーカーに限らず、グローバルな調達網を駆使して、世界各国から
より好適な製品を提供いたします。

【自動車ボディー測定用ゲージ】
■ダンチノギス
■簡易段差スキマゲージ
■球ゲージ
■棒ゲージ
■特殊ノギス

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

広商NEXUS株式会社は、自社に品質保証・設計・組付部門を
設置しています。

品質保証部により、安定したクオリティを提供。構想段階からの
新規設計や現品からの図面作成、組付後の精度保証も可能。

また、部品の一括調達と自社組付けにより、お客様の管理工数や
中間マージンを削減できます。

【設計 サービス内容】
■新規設計
■改善
■現品転写
■CAD化
■3D化
■3Dデータ丸投げ

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

『リバースエンジニアリング』とは、一般的にソフトウェアやハードウェア
製品の構造を分解、分析し、製造方法や構成部品、動作やソースコード
などの技術情報を調査する事です。

当社では、既存の製品形状を3次元測定、3Dスキャンしたデータをお客様の
用途に合わせて編集、3D CADモデリングを実施。スケッチや2D図面から
3D CADの作成、3D CADから2D図面など柔軟に対応致します。

また、お客様にてスキャンして頂いたデータをお預かりして
リバースエンジニアリングすることも可能です。

【ご利用ニーズ】
■試作品や職人技、手加工品をデータ化
■解析用CADの作成
■金型の修復、2番型の作成
■重要分化財のデジタル保存
■図面の無い現物から3Dデータ化

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『spGate』は、製造業における「設計、解析、加工、検査」という
4つの主要なプロセスをつなぐために、データトランスレータの
進化形として開発されたオールインワンの製品です。

複雑に絡み合うこれらのプロセス間で、円滑なデータのやり取りを実現。

また、幅広いファイルフォーマットに対応しているため、新しい取引先の
データ形式に合わせて高価なオプションを購入する必要がありません。

【特長】
■PDQガイドラインに沿って不具合検出
■CADシステムよりも簡単な不具合修正機能
■簡略化で解析時間の短縮・機密保護
■50,000面のCADモデルを瞬時に1,000面に
■シワ発生の有無をシミュレーション

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

3Dスキャナーを新たに導入致しました。接触型の三次元測定機で測りづらい箇所なども測定できます。
製品の断面図も作成できます。
スキャンしたデータは3DCADデータに変換することも可能です。
CADデータはstepファイルとstlファイルで作成ができます。
試作品の測定やリバースエンジニアリングなどにご活用いただけます。
この１台で一貫してCADデータ作成までできるのでスピーディーにコストも抑えることが可能です。
お気軽にお問い合わせください。

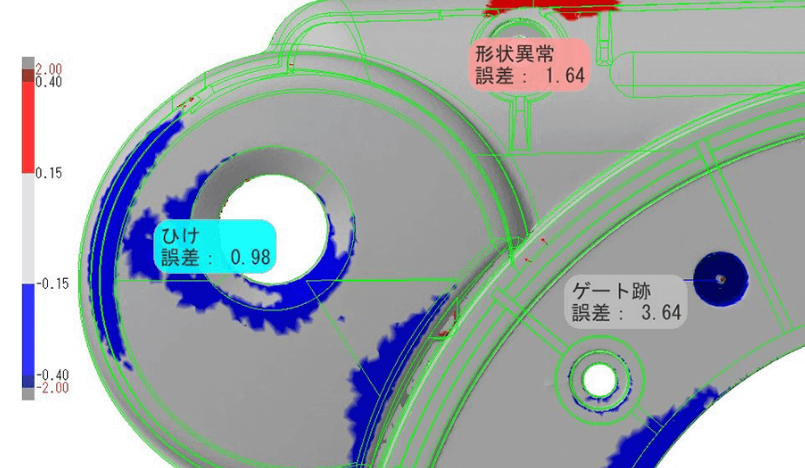

製品検査ソフト『spGauge』は、樹脂メーカーの設計・製造業務支援に
活用可能です。

形状検査(誤差カラーマップ)で簡単に不具合の部位や現象は確認できますが、
単に不具合箇所が表示されるだけでは、確認もれや対策の判断ミスなど、
ヒューマンエラーを引き起こしてしまうことがあります。

当製品は、CADデータと差異がある不具合部位を漏れなく検出し不具合箇所の数を
表示するだけでなく、CADデータ形状の特長から推測される現象や原因を注記で
表示することが可能です。

【製品特長】
■オプション機能のCATS_Moldでは、形状検査結果から不具合の部位に現象注記を
　表示する機能がある
■ユーザー固有の対策指示用データベースを構築し、不具合部位の現象に対する
　対策指示を簡単に行うことができる

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

当社の『3D Measuring Service』は、明瞭な価格体系と調査体制により、
計画的に工場の3Dスキャンを進められる現実的なソリューションです。

先進のLiDARテクノロジーにより、サイトの点群データを取得。
取得した点群データによる3D空間を測定したり、フライスルーを行うことが可能です。

また、複数のポイントに分けて測定したデータを合成し、単一の空間にまとめ、
先進のソフトウェアにより、合成を自動化し効率的なワークフローで
高精度なデータ作成を行います。

【特長】
■先進のLiDARセンサー技術
■点群データを秒間360,000点取得
■ミリメートルの精度
■1箇所3分程度でスキャン可能
■取得した点群データからモデリング、レイアウト検討

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

高橋精機では、業界内でも早い段階で、3D設計、2次元図面レス化を
進めてきました。

その中で1つ問題になるのが、データのない古い製品の図面。

測定技術が進化した現在では3Dレーザースキャンで形状を精度高くデータ化
できるので、リバースエンジニアリングにおけるリードタイムも格段に
短くなりました。大型の金型もスキャンできます。

【次のようなニーズにお答え】
■現存する古い金型や成形品を3DCADデータ化したい
■製品から量産金型を再作したい
■経年劣化した金型の意匠面側だけを再製作したい
■手作業で修正した金型形状のデータ化をしたい
■成形品が設計データとどれだけ寸法が違っているか把握したい　等

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社は創業以来機械設計に携わっており、半導体や液晶製造装置、省力化、
自動化機器、産業機械等の知識を活かした高度な技術力に定評があり、クオリティの高い図面を提供しております。

また、2D、3D、CADを使用することで、様々な顧客のニーズに対応できます。
ご要望の際はお気軽にお問い合わせください。

＜対応事例＞
検査装置　完成品検査、精度検査、マーク検査等

【主な製品・サービス】
■各種生産設備、メカトロニクス機器設計
■3Dモデリング
■解析
■３Ｄモデルを動作させたプロモーション動画作成
■各種マニュアル作成

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

中小企業の為の生産管理システム『PROKAN』の導入事例のご案内です。

■業種
金型製造販売、プレス成型加工、厨房機器、物流用金属容器製造販売

■導入前の状況
・エクセルや手書き中心の管理。
・実績などは取っていたが、簡単に集計などはできず、集計作業にかなり
　時間がかかっていた。
・生産予定は、管理者の感覚で予定を立て、1週間の予定を黒板に書いて
　指示をしていた。
・生産予定が見えず、原価もわからない状況。

■導入効果
・現場管理者の原価意識の向上（PROKANによりコスト管理ができる）
・原価が見える事で、問題のある部品に対して適切なアクションを取る事ができる
・会社の実力（実績）を元に、新規の見積ができるようになった
・事務部門の作業効率アップ
・翌月の生産予定が出せるので、残業の判断をしたり、現場の体制を整えたり、
　ラインの入れ替えなど、前もって準備ができる

■『PROKAN』について詳しく知りたい方は
カタログダウンロードもしくは資料請求よりお問い合わせ下さい。

当社では、3DCADモデルの作成サービスを行っております。

紙図面やDXFから、3DCADモデル化が可能。
また、3Dデータから2D化にも対応可能です。

マシニング加工の経験を基に設計、加工に反映し、
設計から製造までをグループ会社で受注いたします。

【製作品例】
■2D（紙図面）より3Dモデル作成
　・2D紙図面もしくはDXF-IGESデータ(CADDAC)から3Dサーフェース、
　　ソリッド化（NX,SolidMill FX）
　・3Dデータ(IGES,Parasolid)から2Dデータ化、
　　図面用・ワイヤー用・NC用（DXF,IGES,NCデータ）　など

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

最大の特徴は、中身がCADと同じ｢Parasolid｣で作られていること。そのため、データ受渡し時の形状・寸法などの正確性は、群を抜いています。見るだけでは足りないがCADまでは必要無い ― そんなニーズに応えた高精度ビューアです。

不二精機の「品質管理体制付き金型」は、設計・製作から納品後の運用フェーズまで、徹底したトレーサビリティを実現。
金型部品およびダイセットの寸法検査データは10年以上記録・保管しており、万が一の寸法不良時も最短時間で原因特定が可能です。
過去データと照合することで、摩耗した部品の交換判断や狙い値調整にも対応。成形品質の安定化を強力にサポートします。

国内外の生産拠点と連携し、成型品の寸法・外観検査にも柔軟に対応。トライアル成型後の定期検査も含め、長期運用でも高精度な金型品質を維持します。

■特徴
・測定データ一元管理：金型部品・ダイセットの寸法検査記録を10年以上保管
・不良原因の早期特定：寸法不良時は記録照合により即座に原因を特定
・部品摩耗の判断支援：摩耗部品の交換判断や狙い値調整に活用可能
・成型品検査対応：製品サンプルの寸法・外観検査も実施可能

※詳しくはPDFをダウンロード、またはお気軽にお問い合わせください。

＜機能概要＞
■大規模３Dデータ対応
　・１千万～３億ポリゴン（14Gbyte）の読込みが可能
　　最大で5.9億ポリゴン
　　（GPUメモリ8Gの場合）
■読み込み時間の高速化
　・弊社技術によりデータ品質を損なう事なくコンパクト化
　　（リダクション処理をせずデータを最適化）
　・初回読込み5Gbyts/3minでコンパクト化
　　　⇒２回目以降は読み込み時間が数秒に短縮されます。
■簡易データ編集機能
　・自動クリーニング、スムージング機能、データ量削減、自動穴塞ぎ
■CADデータインポート機能
　・IGES　STEP形式に対応しております。
■開発用フレームワークとして提供可能
　・追加機能の開発が可能（コマンド・プラグイン機能）
　　※フレームワークとしてのご提供は有償となります。
　　　価格に関しましては別途お問合せ下さい
■コマンドプラグイン機能
　・処理したい機能を開発（C,C++など言語は問いません）
　・所定のテキストファイルに記述して配置するだけです。
※必要な機能の開発に関しても弊社にて請負っております。
　別途お問合せ下さい。

3Dスキャン、3DCADデータ作成、マシニング加工、マスターモデル、石膏モデル、フィギュア、リバースエンジニアリング、検査は型宮産業にお任せ下さい。高品質・スピード対応をモットーにお客様のアイデアを形にします。計測からモデル製作まで一貫したサポートが可能です。3次元計測については、スタッフが機材一式を持ち込み、現地で測定する全国出張サービスも行っております。
詳しくはお問い合わせ、またはカタログをご覧ください。

アビストでは、三次元スキャン・リバースエンジニアリングサービスを
行っています。

対象となる物をお借りして当社でスキャンするか、
お客様のところへ出向き、場所をお借りしてスキャンします。

アウトプットイメージは、STLデータでのお渡しや、
3Dデータとの比較結果(カラーマップ)のお渡しなどがあります。

お客様の製品開発を、質の高いサービスでサポートします。

【アウトプットイメージ】
■パターン1：STLデータにてデータをお渡し
■パターン2：3Dデータとの比較結果(カラーマップ)をお渡し
■パターン3：寸法測定結果を表にまとめてお渡し
　　　　　　　(カラーマップとセットも可)
■パターン4：STLデータをもとにモデリングし、
　　　　　　　データを整備したものをお渡し
■パターン5：色情報も含めたデータをお渡し

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社は、3Dデータで課題解決を提案するモノづくり企業です。

祖業であるモノづくりの知見に3Dデータを加えたハイブリッド型で
サービスを展開しています。

同業・異業種問わず、様々な方面の方々と連携することで
よりよい社会の実現を目指します｡

【営業品目】
■3Dスキャン
■リバースエンジニアリング
■レーザートラッカーによる大型構造物三次元計測
■CAE静解析
■機械設備設計
■NC旋盤加工

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『FullMoon SDK』は、Windowsベースのオリジナル3次元図形処理
アプリケーションの開発を支援するためのソフトウェア開発キットです。

3次元図形のデータ管理や表示等、開発に多大な工数を要する
図形処理システムの諸機能が、クラスライブラリ一式として提供されます。

これらを利用してプログラムを作成・追加することにより、
自社独自のシステムを、短期間で構築することができます。

【特長】
■通常のWindowsプログラミングと同様に、画面構成を自由に変更可能
■図形(幾何)データに任意書式の属性データを設定可能
■NURBSによる曲線／曲面表現
■大容量点群の処理、および点群の輝度による色分け表示が可能
■豊富なサンプルプログラム

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

当社では、約60年にわたり培ったものづくりネットワークと検査分析ノウハウをもとにした
『3D図面化＆リバースエンジニアリングサービス』を提供しています。

お客様のご要望、現物の素材・形状、必要な精度に合わせて測定方法の提案を行い、
高精度CNC三次元測定機や成分分析機器による測定・解析／分析データをもとに図面を作製。
その後の見積りや適した加工・検査工程の提案にもトータルで対応でき、
より良いもの作りをサポートします。

【測定・図面作成の流れ】
■ラインレーザーや倣い測定等の新鋭の設備を駆使し測定
■リバースエンジニアリング専用のソフトを使って処理
■処理したデータを元に3DCADデータを作製（2D図面への変換も可能）

※2D図面や手書き図面を元にした3DCAD図面の製作も承っています。
　詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

実物形状をＣＡＤ化するリバースエンジニアリングのデータサービス会社
■スキャンデ-タとＣＡＤとの融合
■スキャンデ-タからＣＡＤモデリング
■非接触式スキャン

MASUYAMA-MFGの『3次元モデリング』は、平面設計図や指示書などを元に、
当社にて3次元・CADソフトウェアのソリッドワークスを使い、
3次元モデリング（データ化）を行うサービスです。

お客様からお預かりしたデータを元に、当社にて3次元図面を制作します。
平面設計図の3次元化や設計指示書からの図面起こしなど、
様々なシーンでご活用頂けます。

【特長】
■3次元モデリング（3次元データ化）
■3Dプリンターを用いた性能評価試験（オプション）
■非破壊性能評価試験も実施
■図面の最適化が図れることで、製造コストの削減に

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

Percipio Technologyが取り扱っている3Dカメラ『FM815/FM855』について
ご紹介いたします。

精度と速度のバランスが取れたRGB-Dカメラで、ワークとの距離3m以上での
ミリメーター精度を実現。

また、対応領域が広くコストパフォーマンスに優れ、多様なアプリケーションに
適しています。

【特長】
■アクティブステレオ方式
■ワークとの距離3m以上でのミリメーター精度を実現
■対応領域が広くコストパフォーマンスに優れる
■多様なアプリケーションに好適

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

当社は、鋳造用木型事業部、モデル事業部、デジタル造形事業部の
3つを柱に事業を展開しております。

鋳造用木型事業部では、木型職人による手加工にて木型を製作、
モデル事業部においては、自動車産業をはじめ多岐にわたる業界の様々な
ニーズに対応しております。

またデジタル造形事業部では、3Dデジタル測定リバースエンジニアリング
など、どんなものでも3Dデジタル化いたします。

【事業内容】
■木型(諸機械など鋳造用木型)
■三次元CAD/CAMデータ、NCデータ作成、3Dモデリング
■自動車部品検査治具（検査ゲージ）、各種治具設計製作
■デザインモデル、マスターモデル、樹脂加工モデル製作
■モックアップモデル、ワーキングモデル、試作モデル製作
■試作金型、小量産金型（ZAS金型、アルミ金型）設計製作
■プラスチック試作品
■試作品、試作部品
■デジタル3Dコンテンツ

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

当社は、3Dデータで課題解決を提案するモノづくり企業です。

祖業であるモノづくりの知見に3Dデータを加えたハイブリッド型で
サービスを展開しています。

同業・異業種問わず、様々な方面の方々と連携することで
よりよい社会の実現を目指します｡

【営業品目】
■3Dスキャン
■リバースエンジニアリング
■レーザートラッカーによる大型構造物三次元計測
■CAE静解析
■機械設備設計
■NC旋盤加工

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

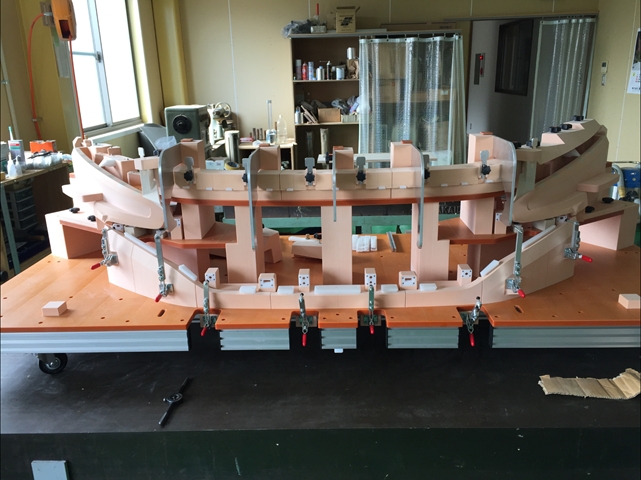

当社では、木型、検査治具等、様々な製品を製作しております。

大型NC加工機を複数台所有し、生産能力を強化しており、24時間
稼働させることが可能で納期を明確化、また短縮させることができます。

CADデータで製作するので、リピート品にも対応します。
ご要望の際はお気軽にお問い合わせください。

【業務内容】
■自動車、各種モデル、航空機、汎用機、精密鋳造用型の製作
■検査ゲージの製作
■真空注型品、成型品、試作金型
■ブロー成形金型及び製品、低コストブロー成形型
■3D CADによるモデリングデータ作成、ワイヤーカット用データ作成など

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

当社では、数ミクロン単位の位置決めが必要な精密機器の製造工程において
必要不可欠な『精密XYステージ』を取り扱っております。

様々なご要望に応じたカスタムステージを製作。
また液晶製造装置用としては、第10世代対応ステージも
製作実績があります。ご要望の際はお気軽に、お問い合わせください。

【ラインアップ】
■サーフェイス型エアスライダステージ
■ガントリ駆動型エアスライダステージ
■直交型リニアガイドステージ
■ガントリ固定型エアスライダステージ

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

神津精機株式会社で取り扱う製品は、多くのデモ機を用意しております。

購入前に実際に操作をして、想定された用途で使用可能か、
ご確認頂けます。

購入は決めていないが、一度見てみたい、装置に組み込んで評価
してみたい等のご要望がありましたら、お気軽にご相談ください。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

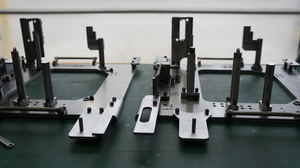

治具・工具等・加工部品の全加工の要望に答えることのできる技術集団
テルミックの「技術・製品」をご紹介いたします。

当社では、整列装置、打抜き機、検査装置、製造設備などの
治具の組立、調整、配線を行い加工品を組み付けいたします。

組み付け後の交差0.02以下も、3次元測定して納入します。

【特長】
■治具の組立、調整、配線
■加工品を組み付け
■交差0.02以下も3次元測定して納入

※詳しくは、お気軽にお問い合わせ下さい。

当社は、創業時からのハンドメイドによる技術を今でも活かしているため、
木型治具や金型治具の製作には自信があります。

さらに技術を応用・発展させ、デジタル技術を融合し、樹脂型治具や
3D造形においても高い品質を誇ります。

多種多様な素材を取り扱い、アナログとデジタルの手法を自在に
使い分けることで、ご要望に沿った提案をいたします。

【事業内容】
■木型治具（検具）・金型治具（検具）
■プレス製品用治具（検具）・プラスチック製品用治具（検具）
■3Dプリンタ製作・デザインモデル
■5軸加工・金属加工・樹脂加工・3D設計・3次元測定

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

株式会社晋エンジニアリングは、各種精密ゲージ・測定器設計製作を
専門とする会社です。

打ち合せから製品完成まで、経験豊かな職人が責任をもって作業。
適正な温度管理の下、高精度加工を行い、厳密な品質管理・検査の後、
出荷いたします。

これまで精密精度保障が必須となる自動車業界で実績を築いてきており、
ご要望に応じた1品1様の製品をご提供しております。

〈取引企業例〉
大豊工業株式会社　トヨタ自動車株式会社　株式会社アイシン
本田技研工業株式会社　株式会社ジェイテクト　高松機械工業株式会社
久野金属工業株式会社　株式会社三五　etc


製品の品質管理や特殊なゲージ、精密測定治具にお困りの方は
お気軽にご相談ください。

【事業内容】
■マシンゲージ
■精密治工具
■専用測定器設計・製作


※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社は、DXを活用した、新しい形のプロダクトファクトリーです。

フィールドスキャナーを使用し、検討・設計・製作・施工・ご確認の基礎
データを作成したり、フォールドデータを元に2D・3D-CADに展開し、設計。

また、AR・VRシミュレーションにより製造前検討・施工シミュレーション・
追加加工確認・教育なども可能です。

【特長】
■実制作前にスケールモデルを製作し、検討確認作業が可能
■建築前、追加導入に3Dデータを活用し、施工主様、関係施工会社様との
　レイアウト検討が可能
■デジタルエンジニアリング・DXの活用により、高品質な製品を製造
■容易に歪みのない溶接が可能なファイバーレーザー溶接機を導入し
　脱炭素にも取り組んでいる

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

『VISTOM 3D』は、カメラや3Dセンサを接続し、検査や補正などを行う
ウイルテック独自開発のコントローラです。

バラ積みワークのピッキングや3D位置補正などが可能。
3Dセンサのレーザや光源で形状認識をし、照明は必要ありません。

また、3D空間なので高さ方向のズレにも対応できます。
位置情報が多いため高精度な検査が可能です。

【特長】
■高さが変わってもキャリブレーションは不要
■3Dセンサ設定が簡単なので、作業工数が減少
■照明は必要なし
■3Dセンサのレーザや光源で形状を認識
■面倒な設定は必要なし

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

当社では、非接触ハンディタイプの「Artec3Dスキャナー」を導入し、
その概念を活かした「3Dリアルモデリング事業」があります。

3次元変形計測「TRITOP」をはじめ、3次元デジタイザ―
「ATOSCompactScan 5M」や「ライノセラス」などの設備を保有。

幅広い分野で活用されています。

【業務プロセス1(スキャナーから3Dへ)】
1.3Dスキャン
2.3Dデータ作成
3.出力

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社は、3Dに関する様々なサービスを行っております。

現物を見たまま3Dデータ化、当社3Dプリンターとの連動で同形の立体物
作成が可能な「3Dスキャンサービス」をはじめ、金型製作無しで、精密
造詣を有する製品、部品を作成できる「3Dプリントサービス」、3Dデータが
無くても2次元図面やポンチ絵から当社が3Dデータ化する「3D-CADデータ
制作サービス」をご用意。

3D-CADデータ作成から3Dスキャン、モデルのプリントまでイメージ通りの
製品を高精度かつスピーディーにお届けします。

ご用命の際は、お気軽にお問い合わせください。

【サービス内容】
■3Dスキャンサービス
■3Dプリントサービス
■3D-CADデータ制作サービス

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『RAP3-ACシリーズ』は、測定/加工対象物を固定し、各種センサや加工ツールを
高速駆動させたい要求に対応したACサーボモータステージ搭載タイプの
精密卓上型3軸ロボットです。

お客様の様々なご要望や仕様に合致したカスタマイズ対応が可能。
ガントリー(門型)方式の採用により、高速にXYZ軸を駆動させながら、
高精度に位置ごとの測定データ収集や加工が行えます。

【特長】
■ACサーボモータステージにより、センサヘッドやツールを高速・高精度XYZ移動
■高速駆動/高精度トリガ機能
■セミクローズドループ制御

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

「みたれぽ」は、“こんなコトやってみた！”をコンセプトに、様々な製品を使用してどんなことができるかをご紹介していくシリーズです。

システムクリエイトが取り扱う幅広い製品ジャンルから、毎回ちょっとしたお役立ち情報をお届けします。

Vol.17のテーマは「3Dプリントしたモデルをめちゃくちゃ引っ張ってみた！」。

今回は、解析による3Dプリントモデルの強度維持＆軽量化」の第2弾として、Vol.15で解析したフック形状の3Dデータを実際にプリントし、強度比較テストを実施してみました。

解析時に作成した「充填率100％」「充填率20％」「充填率100％＋20％を部分的に混合」の3つのモデルを用意し、解析内容と同じ条件で、壊れるまで引っ張るという検証を行っています。

「強度維持と軽量化って本当に両立できるの？」
「CAE解析ってどれくらい正確に予測できるの？」

など、プリント時間とコスト削減＆強度維持を実現するために気になる“実際のところ”を、実際の写真や技術担当のコメントとともに解説いたします！

※下記ボタンより資料をダウンロード頂けます。

安田工業様の高精度５軸YBM機に、多賀電機様の楕円振動装置を到着し、究極の鏡面仕上げ加工にチャレンジしました。
５軸加工におけるミクロン単位のダウンステップを制御した加工において、様々な３D曲面上にヘール加工を実施してきました。ご利用いただくお客様にとっての利便性を追求しつつ少しづつ成果を上げて来ております。
そして、Cimatronにおいて干渉をチャックするシミュレーション機能も新たに開発され、その利便性が益々向上しております。
加工材料や形状など、多くに対応できるようになってきました。関心がございましたら、一度お問い合わせください。

当社では、金型製作で培った技術力によって、設計・加工・検査・組付け等、
単独工程の『各種受託』を受け付けております。

各拠点での、HPDC,LPDC,GDC金型の製作、メンテナンス、補給部品供給等の
サービス提供が可能。

金型に限らず、幅広い業種や海外拠点からのご依頼をお待ちしております。

【特長】
■大物機械部品・金型部品加工をご依頼可能
■グローバル展開をパートナー企業を通じて推進
■複雑な形状部品の測定を行う事が可能

※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせ下さい。

ダイエンジニアリング株式会社は、創業以来30年余の長きにわたり金型設計の分野に貢献してまいりました。
現在では3DCG(デザインビジュアライゼーション)から3次元金型設計、工程設計まで高度な技術を提供し続けています。
3DCG(デザインビジュアライゼーション)、エンジニアリング分野のみならずあらゆる面で今後とも先駆的役割を果たしてまいります。

【事業内容】
○金型関係エンジニアリング全般
○プロモーション用3DCG動画
○建築パースをはじめとする3DCG作成

詳しくはお問い合わせ、またはカタログをダウンロードしてください。
