現場スケッチから携わり、周辺環境も確認し、完成後の使用状況を見据えた設計を
行うことで、操作性、メンテナンス性の向上にも貢献したいと考えています。

2D/3D CAD(AutoCAD)を用い、3次元モデルでの作図により複雑なルートでも
干渉箇所を一目で確認、配管応力解析システム「Auto PIPE」を使用し、
高温、高圧配管からLNGなどの極低温配管まで様々な配管の検討・設計を
行なっております。

また、配管サポート詳細、配管廻りの歩廊や架台、階段などの計画・設計も
同時に行うことで、お客様のプラント・配管設計をお手伝い致します。
配管計画が可能です。

＜過去の事例＞
・火力　原子力プラント定検工事
・ガスタービン配管
・発電所　消化配管
・名古屋国際空港　エネルギーセンター配管　など

株式会社ストラク・ラボでは、3Dモデリングから、構造解析、振動解析、
熱流体解析などの解析サービスを行っています。

解析を活用することにより、設計段階で様々な特性を検討し、設計段階で
最良の構造を選択することができます。
またお客様の御取引先が解析結果を確認することによって、課題が明確に
なり共有することができます。

【特長】
■3Dモデルを作成
■短時間で解析
■リーズナブル

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせください。

設計技術者のための、設計・製造における重要ポイントを押さえた技術資料を進呈。

FPD製造装置、半導体製造装置などの精密機器の骨格となる溶接構造体フレームをご提供いたします。

横河ブリッジは「設計提案力」「技術開発力」「一貫生産体制・高品質保証」の強みを活かし、お客様のご要望にお応えいたします。

【設計製造のポイント紹介】
■溶接の強度
■詳細設計時の着目ポイント
■装置メーカー、製造メーカーの連携による設計期間の短縮
■タップ穴径の変更によるコストダウン
■公差の目安

【技術紹介】
■溶接構造体の経年変化
■高減衰構造体の開発
■鋳物・石・高減衰構造体との減衰性能比較

★当社は、6月22日より開催の「第34回 設計・製造ソリューション展」に出展いたします。詳細は、基本情報をご覧ください。

※下記PDFダウンロードでは技術資料（簡易版）がダウンロードできます。
より詳細情報が記載されている技術ハンドブック（全72ページ）をご希望の方はお問合せフォームよりご要望ください。

当社では、電子、電機、機械、自動車、船舶、建築設備等の部品や構造体の
静荷重・振動・熱に対する強度計算の請負を行っております。

構造解析は、構造体を単純な形状の要素の集合体と考える有限要素法を
使用するので、構造計算できないような複雑な三次元の構造体でも
計算が可能です。

【効果・メリット】
■製品に詳しくない人でも計算結果がビジュアルなので理解しやすい
　(説得力がある)
■試作や実験の期間や費用を節約できる
■対策効果の定量的把握と構造特性の理解が深まる
■試作や実験（実測）ができない場合でも評価が可能

※詳細については、お気軽にお問合せください。

『FORTUNA8s』は、ソリッドメッシュのシステムを必要とする全産業の
設計者・解析者に適したソリッドメッシュ自動作成ソフトです。

エラー要素を自動的に検索、自動修正し、決められたメッシュを自動で
作成します。

結合モデルを自動作成することで、パワートレインアッセンブリ部品を
10時間前後で処理可能になります。

【特長】
■効率性UP
■どこでも無理なく作業可能
■簡易的な操作方法
■夜間に実行可能な自動処理
■形状認識技術で人間の操作全てを自動化

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社では、主にプラント配管専用のEYECAD（日本インターグラフ社製）を
使用して配管設計を行っております。

お客様のご要望にきめ細かく対応できるよう、点群データや各種ソフトで
作成した3D CADデータ、2D CADデータを合成し、また、画像（PDF）や
ビューワーデータ（DWF）を使ってお客様と情報を共有することにより、
詳細にお客様のイメージを反映させるとともに精度と品質を向上させています。

【事業内容】
■3D-CAD（EYECAD）
■配管応力解析（AUTOPIPE）
■3次元計測（3D-Scan）
■オンラインサポート

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

当社では、静解析、固有値解析、接触解析、座屈固有値解析、
時刻歴応答解析などにより、設計初期段階からの設計と解析の
シンクロナイズを支援します。

お客様の製品設計プロセス単位に必要な解析項目をご用意。
また、一般商用ツールによるCAE受託解析も、多くの実績があります。
ご要望の際は、お気軽にご相談ください。

【保有ソフトウェア】
■Creo Parametric、Simulate
■ProTOp
■FloEFD
■Abaqus
■I-sight
■Ls-DYNA
■Transmission3D

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

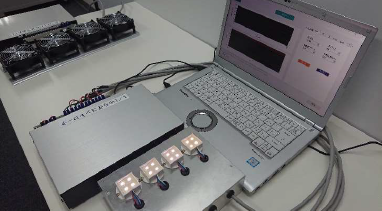

『1/f ゆらぎ製品試作キット』は、自社の製品に「1/f ゆらぎ」技術を
応用したら、どう良くなるか？どのくらい快適性が上がるのか？を
安価にスピーディーに見るために製作しました。

出力数が12チャネルあるため、複合的なゆらぎを生成することが可能。
快適性を評価する手法として、感性評価（脳波解析）方式を採用しています。

また当社では、感性評価（α波検証）による快適度の定量的な解析が
できる「1/f ゆらぎ製品 開発支援サービス」も行っております。

【概要】
■1/f ゆらぎ12チャネル出力
■ゆらぎパラメータ設定（最大振幅、バイアス、周波数下限、周波数上限）
■PWM制御（LED、DCモーター）出力対応
■パルス制御（ステッピングモーター）出力対応
■DMX512（照明器具）出力対応

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

3Dモデル作成から、固有値解析、音響、流体、樹脂流動等の
受託解析業務を承っております。（協力会社提携）

構造解析モデルを作成し、振動試験と組み合わせることで
現実の挙動に合わせた解析シミュレーションが可能です◎
⇒データ上での改善案検討もお任せください。

「今後の新製品開発・設計期間の短縮に役立てたい」、
「不具合事象の原因解明・対策のため利用したい」等
どうぞお気軽にお問い合わせください◎

※「モデル作成」のみ、「構造解析シミュレーション」のみ等
　単品対応も可能です。

【取扱業務ラインナップ（一部）】
　●温湿度環境試験　　●熱衝撃試験
　●耐放射線試験　　　●蒸気暴露試験
　●塩水噴霧試験　　　●EMC（電磁環境適合性）試験
　●構造解析シミュレーション（振動・応力解析）他

各試験業務に付随する、下記業務もお任せください◎
　●試験計画の立案、計画書の作成
　●試験場、計測機器の選定・手配
　●出張・代行技術作業、機能確認作業
　●データの解析・後処理　他

まずはお気軽に【長尾産業 技術部】へご相談ください◎

歯車装置（ギヤボックス）、遊星歯車等の荷重分布を計算するモジュール
歯車のかみあい、軸受剛性を考慮して、全体の剛性、ミスアライメントを計算。

【特徴】
■歯車対によるシャフトの組み合わせ
■回転数、トルクの計算
■荷重スペクトルとギアシフト
■遊星歯車、ベベルギヤ、ウオームギヤのモデル化
■歯車ライン荷重の計算

当社では、様々な設計・解析を取り扱っております。

3次元設計では、自社開発製品や請負業務に関連する試験治具や
機器をCATIA V5を用いて構想設計から3Dデータを作成。

また、電気電子設計、電子機器・ソフトウェア開発では、電気設備設計や回路、
基盤の設計に対応する他、強度解析や振動解析から挙動解析等の
動作シミュレーションを行い、設計データをビジュアルで検証いたします。

【提供サービス】
■3次元設計
■電気電子設計
■電気電子設計・ソフトウェア開発
■解析

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

3次元周波数応答解析ソフト（シミュレータ）

■□■特徴■□■

■ICCG 法を使っていますので計算が速く、パソコンでの解析が可能です。
■有限要素法を使っているので解が安定し、初心者でも安心して使えます。
■ 電磁場解析との連成計算が出来ます。
■ 振動解析と音場解析とを同時に行うことが可能です。

プラントの能力、耐久性は配管設計の良し悪しに大きく左右されますが、
当社ではプラントのポテンシャルを最大限に引き出し、安定した運転、
操業を長期にわたって実現するためのノウハウを豊富に蓄積しています。

なお、設計にあたっては精緻な3次元計測を可能にする3Dスキャナ
「FARO Laser Scanner Focus」と点群データ処理ソフト「InfiPoints」を
駆使してレイアウトを好適化。

配管応力解析システム「AutoPIPE」により熱計算を実施。
これにより、性能だけでなく、操作性、メインテナンス性など運用面にも
配慮した理想的なプラントを構築可能です。

【特長】
■AUTOCAD PLANT 3Dでのプラント配管設計
■レーザースキャナによる高精度な3D測定
■点群処理ソフト 「Infipoints」
■配管ルートの決定、配管支持設計をサポートする
　配管応力解析システム「AutoPIPE」

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

【シミュレーション事例の文献を無料進呈中】迅速対応・低コスト！お客様の設備のお悩みを出光のシミュレーション技術で解決します。

出光では、早くからプラントの安全や効率化に対する計算機シミュレーションの可能性に着目し、３０年以上に亘って活用を進めてまいりました。その中で、運転データや各種状況と計算値を突き合わせ、プラントの挙動を高い精度で再現できるシミュレーション技術を独自開発して参りました。

以下のような点でお困りではありませんか。

　・プラント内で何が起きているのかわからず、対策の打ちようがない。
　・感覚的に原因は捉えているが、定量的に把握したい。
　・複数の解決案に対して、どれが最良の方法なのか、判断の決め手が
欲しい。
　・実プラントでは実証ができず、確認に時間・費用もかかるので、早く
　　手軽に改善効果を確認したい。

出光では、流動・構造シミュレーションについて、数百件以上の経験がございます。
根本的な問題を明確に洗い出し、本質的な問題解決に結びつけるためのお手伝いをさせていただきます。お気軽にご相談ください。

当社では、電磁ブレーキの設計から実機試作の各段階において
安定した品質の作りこみに努めております。

開発において、設計試作（モデル化）までは時間単価にて設計を行い、
その先に実機を製作する場合において、設計費用は含まず部品・組み立てコストの
積み上げにて販売させていただきます。

【特長】
■開発スピードを活かし、短納期で電磁ブレーキを試作
■量産にも対応可能
■量産を他社にもご提供

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせ下さい。

株式会社インテックでは3D CADを駆使した設計を行うことにより、干渉シミュレーションや強度解析などの実施を可能とし、様々なお客様のニーズに対応した開発を行います。
社内やお客様へのレビューにも3D CADを活用することにより、現物に近いイメージを共有できるため、高品質かつ短納期での開発を実現しています。

写真は『サーボ圧入機（四輪部品）』を設計した際の設計事例となります。
サーボモータ駆動（荷重制御）による、四輪自動車用部品の圧入装置です。

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

有限会社サントラストは、医薬品製造設備・プラント製造設備の設計に
関連するさまざまな技術サービスをご提供しております。

石油並びに石油化学・医薬・樹脂製品などの生産設備に関する先進の
エンジニアリングのお手伝いをいたします。
ご要望の際はお気軽に、お問い合わせください。

【事業内容】
■2D-CAD(AUTO CAD)
■3D-CAD(EYE-CAD)
■プラントエンジニアリング
■配管熱応力解析
■耐震設計

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

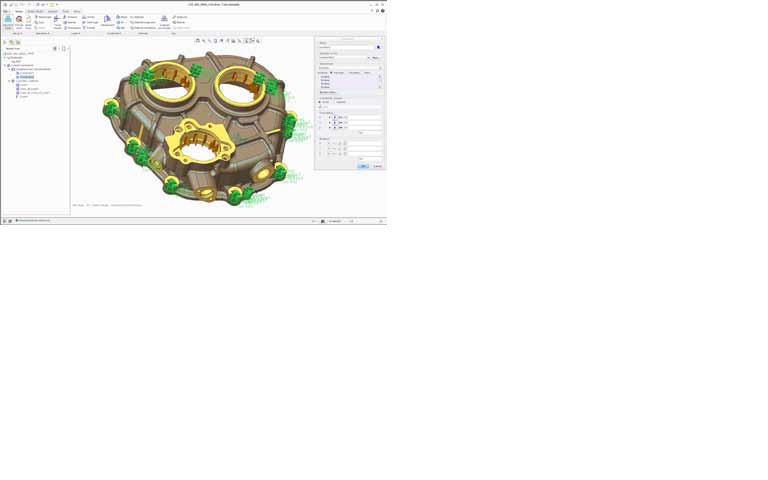

Creo Simulateは、
Creo Parametricの操作環境にて、構造強度解析。熱解析、振動解析などが行えるシミュレーターオプションとなります。
この包括的な機能により、最初の実部品を作成する前に
3D の仮想プロトタイプの性能を確認することができます。
市場投入期間を短縮すると同時に、製品の耐久性、信頼性、安全性を向上できる、貴重な視野を得ること ができます。
Creo Simulateにより、物理プロトタイプの必要性が少なくなるため、
製造コストも削減できます。
これらのソリューションを使用することで、設計をすばやく簡単に変更し、 エラーを減らして、製品を軽量化できるほか、
コスト パフォーマンスの高い製造プロセスと材料の選択が確実に行われるようになります。

【主なメリット】
• 早い段階で製品パフォーマンスを把握し、設計の欠陥を
検出することができるので、初期設計の質が高まります。
• 直感的で使いやすいユーザー インタフェースにより、
作業効率が向上します。

当社は、機械構造の中でもダイナミクスで括られる振動・騒音・機構・応力・
熱などの分野で、『実験』と『解析』を一元化し、それらに必須な
実践的ソフトウェアを開発しつつ、本質的な課題解決を図るハイエンドな
技術コンサルティングを実践しています。

「実験と解析を両輪としたCAE」を用いて先進技術をご提供いたします。
ご要望の際はお気軽に、お問い合わせください。

【業務内容】
■解析
■実験
■ソフトウェア

※詳しくは、お気軽にお問い合わせください。

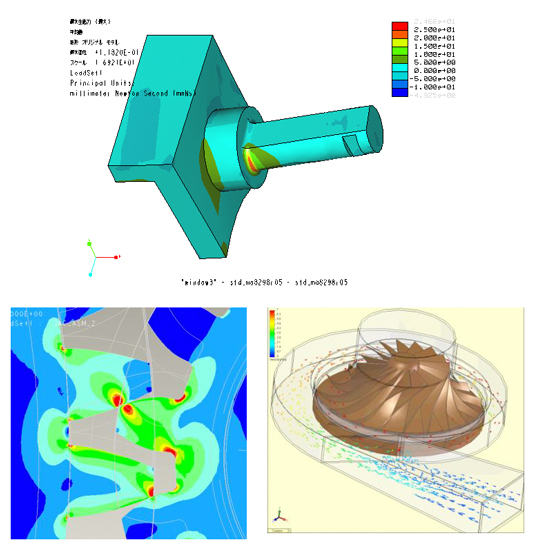

当社は、これまで設計者自身が設計の各段階に応じて、必要なCAEを
実施することができるようにコンサルティング、トレーニングなど、
様々なサービスを提供してきました。

特にCreo Parametric＆Creo Simulateでは、CADの導入から、
CAEを活用した設計までサポート可能です。

さらに、設計業務の受託、解析業務の受託、モデリング、
リバースエンジニアリング、カスタマイズなども積極的に行い、
デジタルモデルの持つ価値を最大化させる為の支援を包括的に行えます。

【サポートプラン例】
■設計モデルの確認、入力条件と出力の確認
■解析条件の定義
■解析の実施
■解析結果まとめ
■技術移管

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

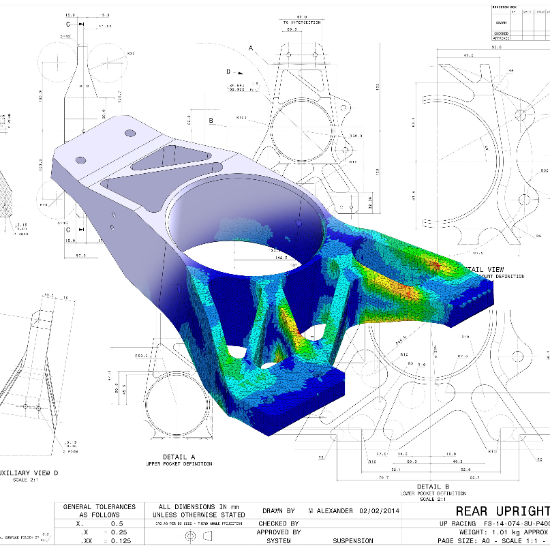

ワールドマシナリの各種解析・計算サービスでは、
計画設計とともに3Dソリッド解析・弾性応力解析・伝熱解析・諸計画計算等を実施し、計画内容を論理的に整理します。

【対応例】
■製鉄機械付帯設備
■一般産業機械

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

CAE上でお互いに独立したモデルが接触している、あるいは非常に近い距離に
ある場合、CAEの設定では自動的に接触条件が割り当てられます。(ANSYSの場合)

この接触条件を設定することで片方のモデルが移動したり荷重を受けたとしても
もう片方のモデルに食い込んだりすることはありません。

接触条件は主に「ボンド接触」が一般的ですが他には「分離しない」「ラフ」
といった設定もあります。

※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせ下さい。

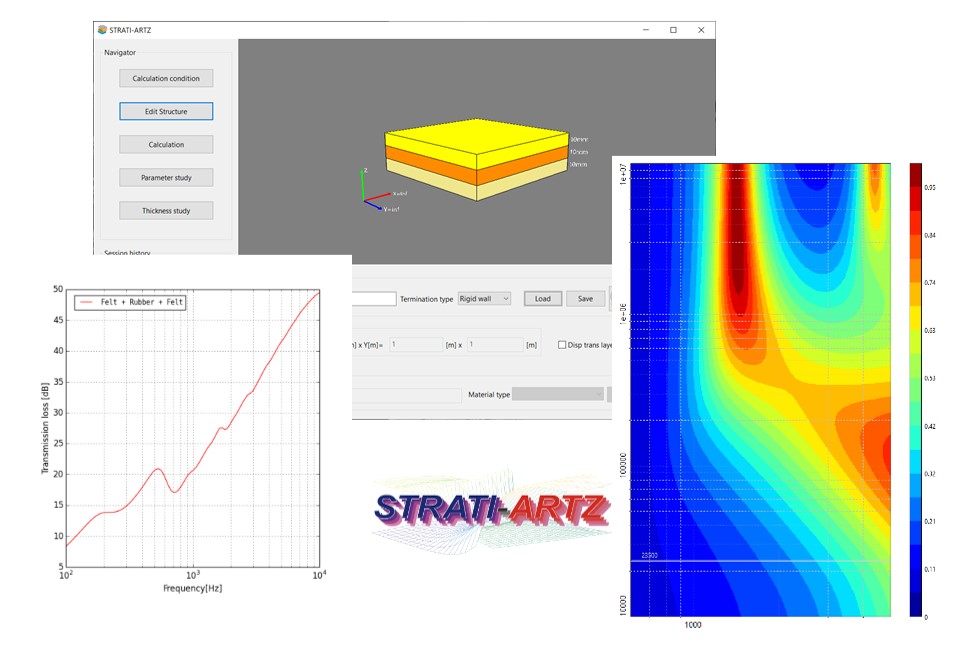

STRATI-ARTZ は積層した防音材の音響性能（吸音率・透過損失）を予測するためのソフトウェアです。
豊富な材料パラメータデータベースを使って、さまざまな条件で吸遮音材料の音響性能をシミュレートすることで、試作・測定コスト低減による時短はもちろん、多角的な検討による開発力の向上も期待できます。

「慣性モーメント(イナーシャ)Jの計算式・公式 一覧」について
ご紹介いたします。

慣性モーメントは、回転体の中心を回る「回転体の質量M [kg]と回転体の
半径R[m]の2乗との積」の式が基本となります。

慣性モーメントの必要性や、国際単位系と重量単位系についても解説。
詳細は、関連リンクよりご覧ください。

【計算式(抜粋)】
■回転する棒の慣性モーメント計算式
■回転中心がずれた場合の棒の慣性モーメント計算式
■巻き上げ機構の慣性モーメント計算式
■カウンターバランスがついているときの慣性モーメント計算式
■直方体の慣性モーメント計算式

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

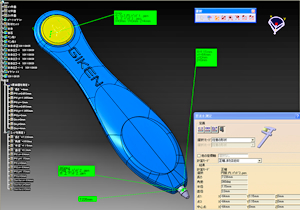

設計・開発業務の「製品設計」では、お客様の要求仕様・コンセプトにあわせて、構造・信頼性・生産性などを総合的に検討し、最適な形状をご提案いたします。また、設計アウトプットに対して、試作や解析などの設計検証を行い、設計妥当性の評価・改善を図ります。「解析」では、剛性解析、振動解析、流動解析を行います。設計CADに組み込んでいるため、設計者が手軽に扱うことができ、よりタイムリーな検証を行うことができます。さらに「試作」では、目的に応じた様々な製法で、短期間・低コストで試作品を製作します。3Dデータさえあればすぐに形にすることができるため、開発初期の構造確認などに最適です。
詳しくはお問い合わせ、もしくはカタログをご覧ください。

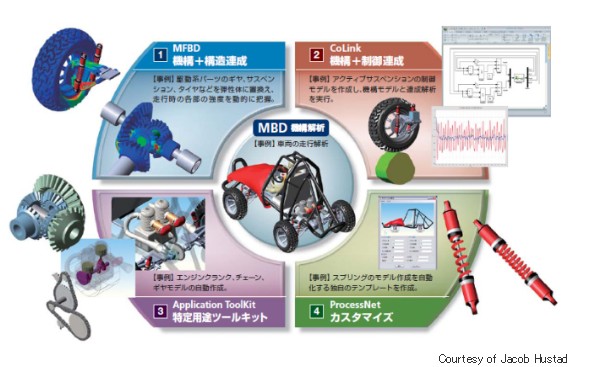

『RecurDyn』は、運動方程式定式化のレベルで有限要素法が統合されたMFBDソルバーを中核に、
流体や制御などとの複数領域連成をはじめとする高度な解析機能と、
使いやすさを追求した操作環境を併せ持つ先進の機構解析ソフトウエアです。

ネマティック解析、ダイナミクス（動力学）解析などの標準的な機構解析機能から、
大変形かつ接触を考慮した非線形弾性体まで扱える機構＋構造連成解析や、複雑な制御系のシステムと完全融合した制御＋機構連成解析など、
製品の機構を検討するうえで必要なあらゆる解析機能を提供しています。

また、高度な解析を自動化しテンプレート化するツールキットや、カスタマイズ機能などにより、設計者にもより簡単により高速にご利用いただけます。

【特長】
・最高の計算効率を実現するリカーシブ定式化を世界で初めて汎用化
・構造、制御、流体解析を完全融合させた機構解析環境を実現
・機構モデルを簡単に自動作成するツールキットとマクロ機能

※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせ下さい。

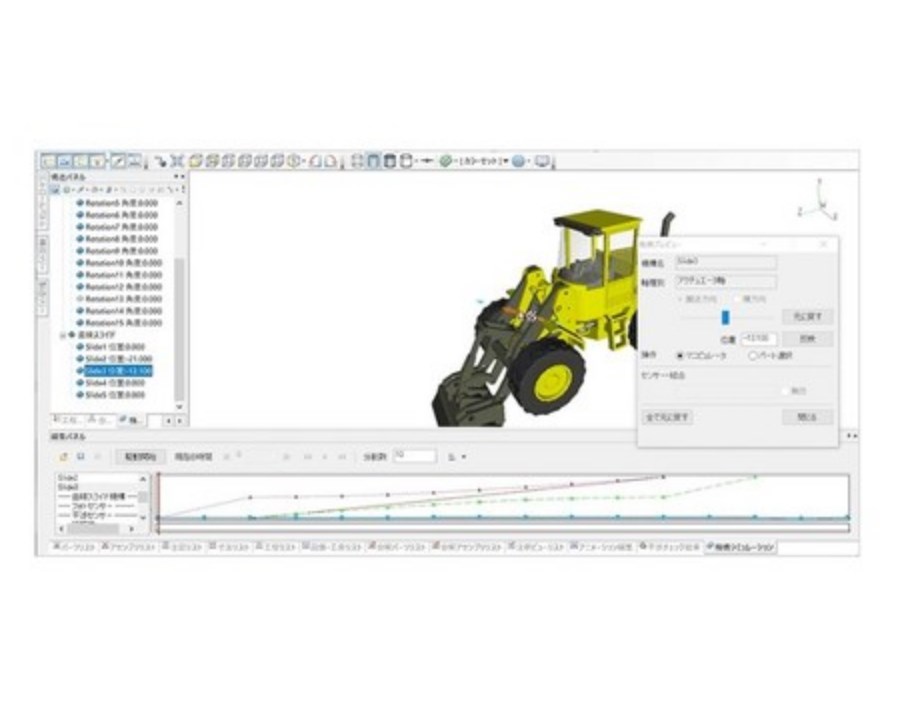

『XVL Kinematics Suite』は、大規模な設備/装置の機構動作・
動的干渉検証を3Dで実現するメカシミュレーターです。

当製品は、設備/装置立上げ時のトラブル要因である、動作を考慮したメカの
形状の問題と、メカ・制御設計のコミュニケーション不足による問題を
早期に解決し設備/装置設計のフロントローディングを実現します。

また、簡単な機構要素の設定と機構プレビューによる
動作確認（複数軸の角度付け）ができます。

【特長】
■大規模な設備/装置の機構動作・動的干渉検証を3Dで実現
■設備/装置立上げ時のトラブル要因を早期に解決
■簡単な機構要素の設定と機構プレビューによる動作確認ができる
■複雑なリンク機構も簡単な軸定義で動作
■干渉発生時の位置・姿勢を出力する事も可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

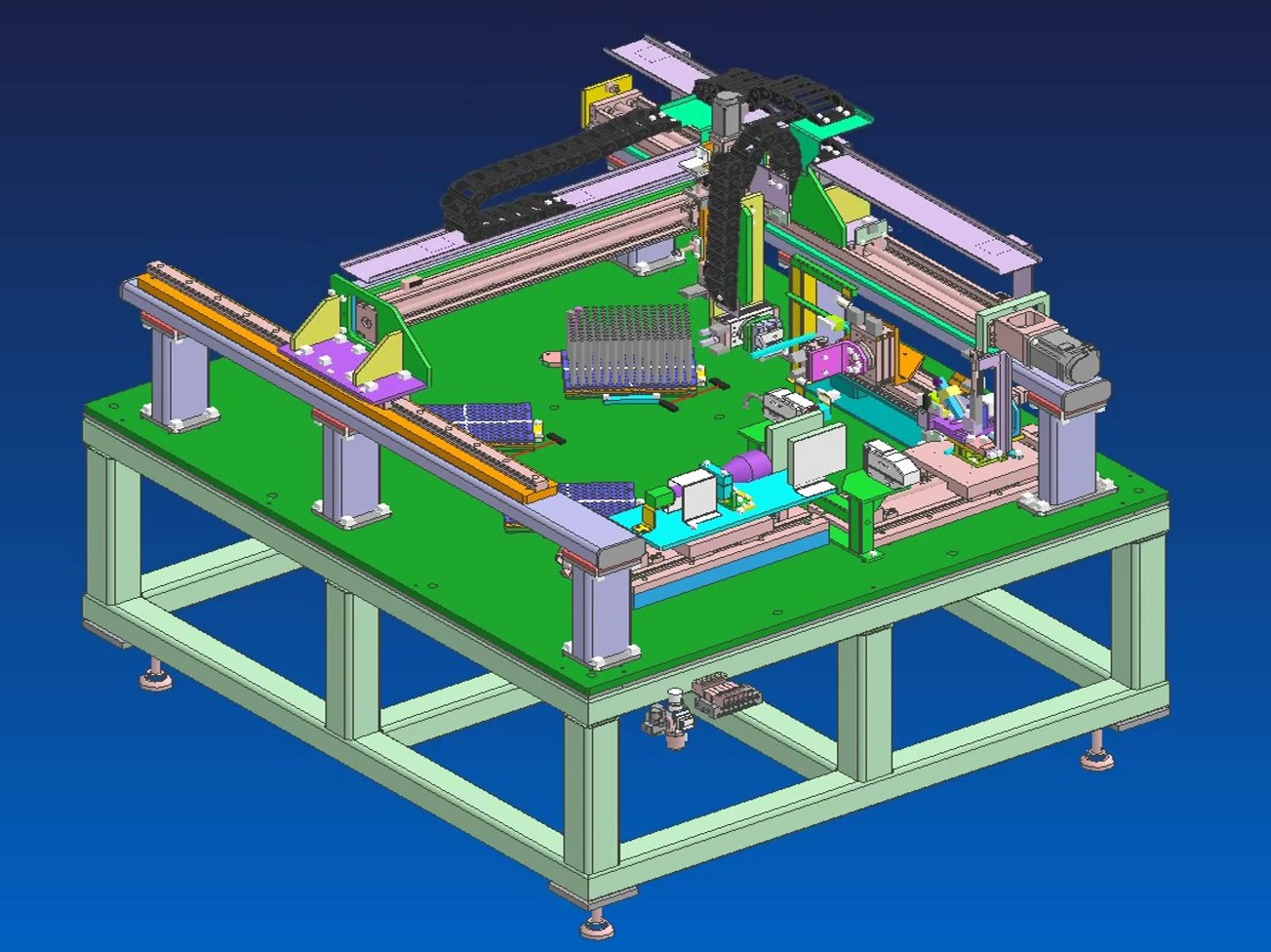

当社では、省力機械（工作機械、自動組立装置）、
物流関連設備（自動倉庫・搬送システム）、半導体・液晶製造装置、
包装関連設備など、様々な業種の生産設備を設計しております。

お客様の要望だけでなく、付加価値を付けられるような設計を心がけ、
お客様に信頼されるより良いサポーターとなれるよう業務を行います。

【業務内容】
■専用機・設備設計：様々な業種の生産設備の構想設計・詳細設計、
　それに付随する部品図やリストの作成
■部品図作成：手書き図面の電子（CAD） 化、
　CADのデータ変換、部品図作成（バラシ）
■3Dモデル作成：既存2Dデータから3Dデータへのモデリング、
　3D部品データのアセンブリの作成
■解析：3D CADを用いた応力解析や振動解析などの各種解析

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

当社では、衝突や強度、振動等の現象についてシミュレーションを行い
自動車や航空機、建築など多彩な業界で、解析データをもとに安全性を
検証する『CAE解析』をご提供しております。

解析業務体制の確立などのビジネス課題も、ツール選定や業務プロセス策定など
仕組の構築をご支援。
様々な分野のCAE専門家が在籍していますので、FEMのほか、粒子法や
ビッグデータ解析にも対応します。

また、CAEに留まらず、設計部門との連携による製品開発も請け負います。

【特長】
■設計協業による製品開発請負
■材料データベースの作成
■多彩な専門分野
■解析業務体制の構築支援

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

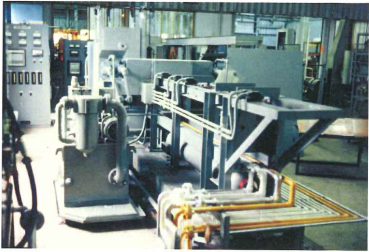

産業機械の総合メーカーである当社では、試作機の開発・設計・製作を
承っております。

データ解析から設計製作まで、さらには精密部品加工からフルセット受注まで
対応可能です。

ご要望の際はお気軽にお問い合わせください。

【業務内容】
■高速回転、振動機械製作組立て
■搬送ロボット、生産ライン自動化
■化学処理、熱処理等の実験装置
■各種精密部品加工
■大型切削、溶接加工

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

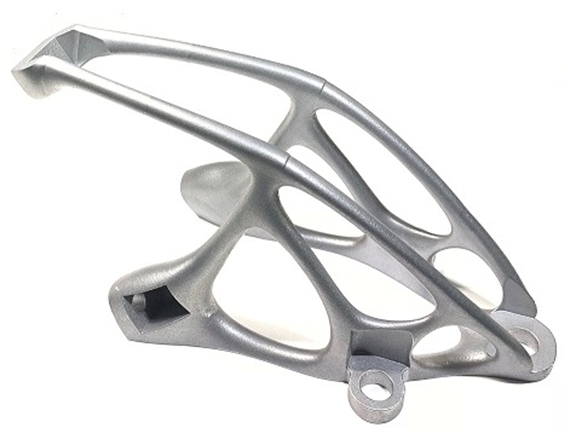

これまで、軽量化が強く求められる分野において、
対象物の材質変更や構造の最適化による軽量化等
様々な試みが行われてきました。
ただ対象物によっては、材質変更では仕様を満たさず、機能低下に繋がるものもあります。

弊社では、単純な素材変更ではクリアできない軽量化ミッションを、
トポロジー最適化設計専用ソフト「Inspire」と、
幅広い分野の機械・装置部品製作により培ったノウハウをもとに具現化致します。

◆材質変更による機能低下のリスクを伴わず
　最適軽量化・高剛性化
◆従来の加工方法の制約にとらわれない自由な設計を、
　複雑形状を得意とする3Dプリンタを最大限活かし製作
◆軽量化に伴うコストダウンも可能

※弊社事業の詳細は、事業紹介をダウンロードしてご覧ください。

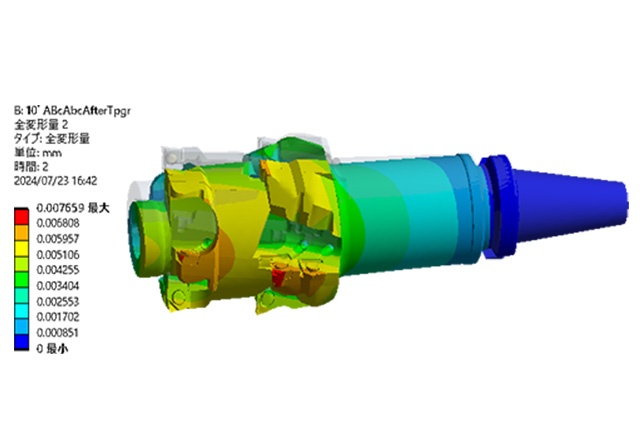

『CAE解析サービス』は、問題点を可視化・分析し解決するサービスです。

モノづくり現場を知る技術者が、適した方法で解析を行い、問題の
解決策をご提案します。

ご要望に応じて改善品の製作・評価までサポートいたします。
ご用命の際は、当社へお気軽にお問い合わせください。

【特長】
■問題点を可視化、分析し困りごとを解決
■モノづくり現場を知るCAE技術者がご提案
■解析後の改善品製作～評価まで一括サポート

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
