ウェブハンドリングにおけるフラッタ（振動）の抑制とは？
各社の製品
絞り込み条件：
▼チェックした製品のカタログをダウンロード
一度にダウンロードできるカタログは20件までです。

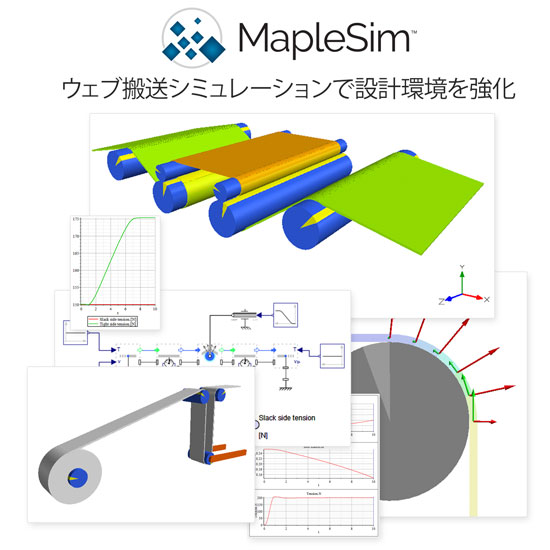

当社では、1D CAE / MBD というシミュレーションを活用した手法を
実現するシステムシミュレーションツール「MapleSim」を提供しています。
MapleSim用アドオン『MapleSim ウェブハンドリングライブラリ』は、
紙・フィルムといったウェブ素材の特性や、ニップローラーなど各種機械を
忠実にモデル化したコンポーネントを追加し、MapleSimのモデリング機能を拡張可能。
ロール・ツー・ロールプロセスの張力制御や搬送速度等をバーチャル環境で検証できます。
装置の設計段階での利用により、開発期間短縮やコスト削減にも貢献します。
【こんな方におすすめ】
◎ロール・ツー・ロールプロセスにおけるウェブ張力制御に課題を持っている
◎ロール・ツー・ロールプロセスの開発にシミュレーションを導入したい
◎ロール・ツー・ロール装置の製作前に、設計コンセプトを検証したい
◎実機があるものの観測が難しい箇所があり、その張力を把握したい
※デモを受付中。下記「お問い合わせ」よりお気軽にご依頼ください。
ダウンロードボタンより製品資料もご覧いただけます。
アドオン製品『MapleSim ウェブハンドリングライブラリ』
ＳＷ（シートワインディング）製法（プリプレグシートを積層し、加熱・硬化させる成形方法）という弊社独自のパイプ製造技術で、前述の通り様々な特徴を持った複合材です。
・SW-CFRPロールはカーボンファイバー製で、軽量かつ低慣性、超高速回転にむいています。縦弾性率が高いのでタワミが少なく、金属製ロールよりも剛性をアップする事が出来るので、ロールの小径化が可能となり、省スペース化設計にも寄与します。
・SW-GFRPロールは、グラスファイバー製で比較的剛性が不要なロール、あるいはＦＲＰの特性を活かした絶縁用に適しています。
又、価格も安価に製造できますので、ＣＦＲＰとうまく複合させるなどして、ご要望に適したロールをご提案致します。
【特徴】
[SW-CFRPロール]
○軽量で低慣性、超高速回転にむいている
○縦弾性率が高いのでタワミが少なく、
金属製ロールよりも剛性をアップする事が出来る
○ロールの小径化が可能となり、省スペース化設計にも寄与
●詳しくはお問い合わせ、またはカタログをダウンロードしてください。
ロール 「SW-CFRPロール／SW-GFRPロール」
当カタログは、お客様一社一社のご要望に対し、先進設備と技術を駆使しながら
手仕事の丁寧さでお応えする宮川ローラー株式会社のゴムローラーを
掲載しております。
豊富なラインアップで幅広い場面に対応する『MIMOSA』や、ミクロン単位の
異物を強力吸着し、しっかり除塵する『ニュータックS』、耐久性に優れた
ポリウレタンに導電処理をした樹脂ローラー『WORKUS』など
幅広い製品をご紹介しております。
ご要望の際は、お気軽にご相談ください。
【掲載製品】
■硫黄無添加・粘着ローラー『MIMOSA B,B19』
■連続給水用ローラー『WATER GREEN』
■耐酸性・耐アルカリ性『Voltage』
■耐摩耗性・耐油性・耐熱性『ULTRA-S』
■フッ素樹脂カバーローラー『テフロンチューブ』 など
※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。
【総合カタログ】INDUSTRY RUBBER ROLLER
『回転バランス』は、「送るシートにしわがよる」「ローラーがスムーズに
回転しない」といった課題を解決いたします。
従来の静的バランスではなく、実回転数による動的バランス（ダイナミック・
バランス）を調整することで、ローラーの回転性能をアップします。
【特長】
■求められたクオリティを超えるモノづくりに挑戦
■納品後も保守に当たります
■耐久性の向上に努めます
■ロ ーラーの回転性能をアップ
※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。
【信頼の技術革新】回転バランス
『CFRPロール』は、回転におけるトルクが小さく、始動・停止時の制動精度が
向上したカーボンロールです。
CFRPの密度は、1.56程度で軽く(密度(g/cm3)：アルミ=2.7 鉄=7.8)、交換時の
取りはずしが楽です。
また、鉄、アルミローラよりもたわみ量を小さくすることができます。
【特長】
■CFRPの密度は、1.56程度で軽い
■回転におけるトルクが小さく、始動・停止時の制動精度が向上
■鉄、アルミローラよりもたわみ量を小さくすることが可能
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
カーボンロール複合材『CFRPロール』
『ウェブアライナーHP015シリーズ』はエアー検出/油圧制御方式の
蛇行修正用パワーユニットです。
従来の制御システムに改良を加え、オイルポンプとブロアを
ケース内に密封したため、湿度の高い場所やクリーンルームなどの
厳しい環境におすすめします。
エアメータと風量調整バルブが標準装備なのでエアセンサの変更調整も可能です。
【特長】
■応答性と制御精度を長時間維持
■密閉式のためポンプからのオイル漏れ無し
■低騒音
■操作方式を選択可能
■防爆仕様
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
空気油圧制御パワーユニット『ウェブアライナーHP015シリーズ』
お探しの製品は見つかりませんでした。
1 / 1
ウェブハンドリングにおけるフラッタ（振動）の抑制
ウェブハンドリングにおけるフラッタ（振動）の抑制とは？
コンバーティング技術業界におけるウェブハンドリングのフラッタ（振動）の抑制とは、フィルムや紙などの薄い素材（ウェブ）を高速で搬送する際に発生する不規則な振動を低減・排除する技術や対策全般を指します。この振動は、製品品質の低下、機械の損傷、生産効率の悪化などを引き起こすため、その抑制は重要な課題となります。
課題
搬送速度と振動の相関
ウェブの搬送速度が速くなるほど、空気の流れや素材の慣性によりフラッタが発生しやすくなり、制御が困難になります。
素材特性による影響
素材の厚み、張力、弾性率などの特性がフラッタの発生しやすさや振動の伝播に影響を与え、一律の対策が難しい場合があります。
装置レイアウトの制約
限られたスペースや既存の装置レイアウトの中で、効果的な振動抑制機構を導入することが難しい場合があります。
コストと効果のバランス
高度な振動抑制技術は高コストになりがちであり、生産性向上や品質改善といった効果とのバランスを考慮する必要があります。
対策
張力制御の最適化
ウェブ全体に均一で適切な張力を維持することで、素材のたるみや不均一な動きを抑え、フラッタの発生を抑制します。
空気流の制御
ウェブ周辺の空気の流れを調整したり、吸引・排気システムを導入したりすることで、空気力学的な振動要因を低減します。
ダンピング機構の導入
ウェブの経路に振動吸収材やダンパーを設置し、発生した振動エネルギーを吸収・減衰させることで、振動の伝播を防ぎます。
搬送ロールの設計改善
ロールの材質、表面処理、回転バランスなどを最適化し、ウェブとの接触による振動発生を抑制したり、スムーズな搬送を実現します。
対策に役立つ製品例
自動張力制御装置
ウェブの張力をリアルタイムで検知し、自動で調整することで、常に最適な張力状態を維持し、フラッタを効果的に抑制します。
空気流調整ユニット
ウェブ周辺の気流を精密に制御し、フラッタの原因となる空気力学的な影響を最小限に抑えることで、安定した搬送を実現します。
振動吸収材付き搬送ローラー
ローラー内部に振動吸収材を組み込むことで、ウェブ搬送時に発生する振動を効果的に吸収し、製品品質の低下を防ぎます。
ウェブ安定化ガイドシステム
ウェブの走行経路を最適化し、不要な動きや揺れを抑制するガイド機構により、フラッタの発生を未然に防ぎます。
