光学業界では、レンズやミラーなどの光学素子の精密な位置調整が、システムの性能を左右する重要な要素です。特に、高精度な光学検査やアライメントにおいては、微小な角度や位置のずれが、測定結果に大きな影響を与える可能性があります。エアベアリング回転ステージ PIglideA-62x高精度モデルは、摩擦のない非接触回転により、ウォブルや偏心を極限まで抑制し、平面度・偏心率200nm以下を実現します。これにより、光学素子の精密な位置調整を可能にし、高精度な光学検査やアライメントをサポートします。

【活用シーン】
・光学レンズやミラーの角度調整
・光学素子の精密アライメント
・光学検査システムの構築

【導入の効果】
・ナノメートル単位の精密な位置決めが可能
・高精度な光学測定を実現
・システムの性能向上に貢献

気象観測の分野では、正確なデータ取得のために、外部環境からの影響を最小限に抑えつつ、高精度な計測を行うことが求められます。特に、雨や風、太陽光といった要素から観測機器を保護しつつ、それらの影響を最小限に抑えることが重要です。当社のドームレンズは、光学ガラスを使用し、外部環境からの影響を最小限に抑え、高精度な計測を可能にします。

【活用シーン】
・雨量計
・風向風速計
・日射計

【導入の効果】
・高精度な計測データの取得
・観測機器の保護
・長期的な安定稼働

Crytur（クリチュール）社製シンチレーター・スクリーンは電子ビーム、陽子ビーム、低エネルギーX線、UV光、VUVおよびXUV放射線に最適です。

薄い平板に加工されたYAG:Ce、LuAG:Ce及びYAP:Ceのシンチレーション結晶は、高い空間分解能を有する優れたイメージング・スクリーンとして利用されます。非常に優れたシンチレーション特性、均一性、表面平面度および抵抗特性などの要素が、放射線画像などのクオリティに影響を与えます。

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

オプティクスの世界で優れた特性を発揮している「サファイア」
ジャパンセルでは、独自の結晶接合技術で「サファイアオプティクス」の新しい形を創りだします。

◇サファイアセル◇
今、様々なシーンで注目されている素材「サファイア」。
ジャパンセルはこのサファイアまでも接着剤なしでオプティカルコンタクトしたセルを商品化しています。

【特長】
　○ＵＶからＩＲまで、より広い帯域利用可
　○優れた耐熱・耐摩耗性
　○フッ酸に耐えます。
　○アルカリに侵されません。

◆詳細は資料請求またはダウンロードからお問い合わせください◆

一般的な密封式（二重接続）導入端子、光ファイバーケーブル及び接続アダプターのほかに、真空内接続が不要となる、オリジナルの導入端子・ケーブル一体型およびアダプター一体型導入端子があります。

当社では、屈折率の温度依存性が従来原料に比べ小さく、250℃程度まで
光学特性を維持できる『焼結硫化亜鉛（ZnS）赤外線レンズ』を取り扱っております。

市販ZnS粉（粒径数μm）を粒径数百μmまで粉砕し、不純物ガスを熱処理により除去。

その後、放電プラズマ焼結ニアネットシェイプ成形した当製品は、
雨浸食や気温変動がある過酷な環境にも耐えられるため、屋外の使用に
適しています。

【特長】
■除去量の少ない仕上げ工程で最終レンズ加工可能
■波長0.35～15μmの広帯域の赤外線を透過
■気温変化が大きいところでも運用が可能
■資源節約なし
■高耐久性

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

神島化学工業株式会社では、セラミックスの優れた特性(高硬度、高強度、高耐熱性、高耐食性等) に加え、固体レーザー発振素子として広く用いられているYAG (イットリウム･アルミニウム･ガーネット)単結晶と比較して同等以上の光学特性を有する透明YAGセラミックスを開発致しました。
アルカリ蒸気に対して、アルミナの10倍以上の耐食性を有し、加えて高い耐プラズマ性も有しています。
レーザー用結晶の大型品や結晶同士の接合品が作製可能です。

【特徴】
○優れた光学特性
○高い硬度
○優れた耐食性
○自由形状、大型結晶の製造が可能
○単結晶では難しい大型化や接合品も容易に対応

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

当社では、フォトルミネッセンスや光半導体等の評価及び光学的測定を
サポートする『液体窒素リザーバー型光学用クライオスタット』を
取り扱っております。

液体窒素の消費量を抑える為、トップフランジに、ニードルバルブを設けて
適量の液体窒素がサンプルホルダーへ流れ込む構造になっており、
サンプルホルダーに取付けたヒーターで温度コントロールを行います。

【基本仕様（一部抜粋）】
■最低到達温度：80K以下
■冷却方式：液体窒素リザーバー型
■温度コントロール範囲：80K～450K
■温度コントロール精度：±0.1K以内
■冷却温度：80Kまで約30分

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

『CTgauge』は、独自の中心肉厚解析方式の非接触レンズ中心厚測定機です。

サンプル径を自由に変えられるユニバーサルサンプルチャック機構で
φ10～100まで対応可能です。（φ10以下は個別ホルダーにて）
ご要望の際はお気軽にお問い合わせください。

【特長】
■「非接触で測る」を実現
　・独自の頂点検出方式・測定誤差の抑制
■要望に応えたメカ機構
　・小径レンズ用測定機能・ΔH測定機能
■要望に応えたソフトウェア
　・サンプルセンタリング修正ソフト・粗面測定
　・サンプル衝突防止ソフト・検査成績表

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

0.1オングストロームの分解能と1/1000オングストロームの繰返し再現性を持つ粗さ測定機です。業界で最も汎用的に使われているMountain Mapとの完全互換ができ、さらにMetroProやCodeV、Zemaxなどのデータフォーマットがそのまま読み書き出来る専用ソフトウェア4Sightによる計測が可能で、現在お使いの計測システムへの導入も容易です。

「レンズ耐久テスト機」の製作事例をご紹介します。
レンズ耐久テスト機は、レンズの回転耐久試験装置です。
有限会社ティ・エス・ディは、生産設備の製品開発、製品試験のお手伝いを致します。
冶工具・省力化機器製造を通じ、製造ラインの生産効率アップ・コストダウンをご支援致します。
製造の他にも、組立配線・特注ハーネス加工なども提供致します。
外部のビジネスパートナーと共に協力し、お客様にご満足頂ける「ものづくり」を目指しています。

【特徴】
○レンズ耐久テスト機
○レンズの回転耐久試験装置

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

開発の背景
装置に簡単に組み込みが可能な小型なオートコリメータを実現できないか？そんなお客様のご要望から開発いたしました。
ご要望の多い測定範囲、ワーキングディスタンスの仕様を基に、センサヘッドを極小サイズに設計しました。センサの制御をシリアル通信で可能にし、今までにない軽量コンパクトな製品を開発いたしました。

特長
・世界最小クラス、軽量コンパクト
・高感度（反射率0.5%以上測定可能）
・付属ソフトで簡単測定（for Windows)

光学系実験用ブレッドボード、精密機器用ベースプレート、組立／検査用治具プレート、軟質／軽量物ワーク用の定盤など、様々な用途でお使いいただけるアルミブレッドボード。
今までの販売実績から、特に需要の高いサイズをピックアップ。サイズバリエーションを絞ることで、品質はそのままにコストダウンを実現しました。

「非接触式非球面レンズ偏芯・厚さ測定器」は、ミクロの世界を見事に演出。
非球面レンズの偏芯・中心厚さを±１μmで測定します。
また、両凸、両凹、凸凹メニスカスレンズすべてのレンズが測定可能です。

【特長】
■測定精度は±１μmの非接触式高精度測定器
■数μmから23ｍｍのレンズ中心厚、サグ量が測定可能
■パソコン管理も可能

※詳しくはお問い合わせください。

米国MPFプロダクト社のビューイングポートです。
用途に応じて、様々なタイプのビューイングポートをご用意しています。
【特長】
■豊富な窓材（グラス7056（ホウケイ酸グラス）、溶融石英、サファイヤ等）
■交換式高真空用ビューイングポート
■ARコート付き
■広範囲の波長用のビューイングポート（ZnSe, CaF2, MgF2　等）
■レーザー用のビューイングポート（780nm/ダイオード、1064nm/ヤグ、248nm/KrF Excimer , 193nm/ArF Excimer　等）

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

光センサパッケージ向けに製造工程が組まれております。　UTCライセンス認定品ですので、ライセンスロイヤリティーの御心配は無用です。

『LC-01E（蒸着機・治具用）』は、光学用蒸着機内の蒸着釜や
蒸着ドーム・冶具等専用の環境対応型の高機能ハンドクリーナーです。

溶解力が高くオイルミストや有機物除去に好適で、速乾性があり
残留しにくい設計です。

第1種・2種の有機測や労働安全衛生法等、消防法以外の法規制が全て
非該当となっており、毒性も極めて低く、作業者への作業負担も
大幅に軽減出来ます。

【特長】
■環境対応型
■溶解力が高くオイルミストや有機物除去に好適
■速乾性があり残留しにくい
■毒性が極めて低く作業者への負担も軽減
■荷姿：18Lペール缶・1L丸缶・500ml丸缶（12本入りケースから発送可能）

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ビームシャッター機構は、駆動系に電磁弁制御式のエアシリンダーが装備されており、応答速度の素早い遮断動作・開放動作が可能です。
本製品は、ルビジウム(Rb)やナトリウム(Na)などの原子線ビームを、遮蔽及び開放するシャッター等にて使用されます。

【仕様】
○シャッター動作スピード　30～800mm/s
○シャッター動作ストローク　0～20mm
○取付けフランジ　ICF-70（スルーホール）
○ベーキング温度　200℃（エアシリンダー、電磁弁部除く）
○シャッター動作方向　全方位対応

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

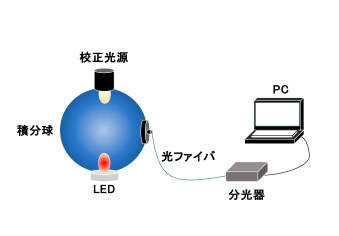

『OP-RADIANT-NIR』は、近赤外LED測定に好適な
積分球を使用した分光測定システムです。

近赤外域LEDの放射束スペクトル(μW/nm)、全放射束(W)、ピーク波長や
半値全幅(FWHM)等の測定を高精度・簡易的に測定する事が可能です。

また専用ソフトウェアはお客様のご用途に合わせカスタムが可能です。
サンプルの選別や判定などの追加機能をご検討の際はぜひご相談ください。

【特長】
■近赤外LEDの放射束スペクトル(μW/nm)・全放射束(W)の容易な高速測定
■幅広い測定波長範囲（標準仕様：900～1700mn）
■幅広い測定ダイナミックレンジ(50μW～数mWまで対応可能)
■標準ランプを使用してのユーザー側でのシステム校正

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『セミDX ミラー』は、太陽熱発電用のヘリオスタッドミラーに使用されて
いる、防湿、耐候性の高い屋外用の鏡です。

過酷な環境下でも使用できるよう、耐久性を高め腐食を防ぐ加工を施しました。

本製品は、従来の鏡とは異なる特長を持つ、当社独自の製品です。
太陽熱発電以外に、屋外で使用する分野のニーズにもお応えいたします。

【特長】
■高耐久
■高防湿
■高反射
■高透過

※詳しくはお気軽にお問い合わせ下さい。

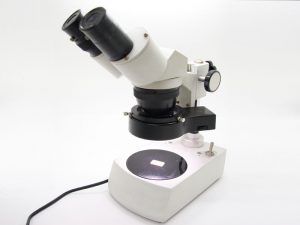

電源はACアダプタを採用し、手元で調光もできるように設計してあります。LEDですので立ち上がりも速く長寿命です。不良実績も今のところなく安心してお使い頂けます。
LED素子は日亜化学工業社製を採用しており、明るく高品質ながら大量生産により低価格を実現しました。
デモ機のお貸出しも無料で行なっております。
弊社ネットショップで直接ご購入いただけますが、
法人取引でのご購入の方が若干お安くなります。

・オプター直営ECサイト
【万縁ショップ】
http://www.manenshop.com/

【万縁ショップ：yahooショッピング店】
https://store.shopping.yahoo.co.jp/manenshop/

ご質問だけでも有難く対応させて頂きますので、
お気軽にお問い合わせ下さいませ。

『バキュームアイ 空冷仕様』は、空冷使用が可能な高真空用CMOS
カメラです。

オートフォーカス機能を搭載。
高真空タイプ(10＾-5Pa相当)で、使用温度は-5～80℃です。

オプションで、LED照明機能や全長変更、防着・保護ガラス・アタッチメント
などが可能です。

【特長】
■使用温度-5～80℃
■オートフォーカス機能を搭載
■オプションで、LED照明機能や全長変更、防着、保護ガラス、
　アタッチメントなどが可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『SMART HUNTER-IR EKモデル』は、小型遠赤外線カメラシステムの
開発環境パッケージです。

カメラ処理、補正処理、画像処理等の提供ライブラリーを使用し、
さまざまな用途でシステムを構築して頂きます。

【特長】
■遠赤外線カメラ
　・目に見えない波長を捉える
■シャッターレス
　・メカニカルシャッターなしで安定して長時間データ取得可能
■幅広いスペックのカメラに対応
■複数台接続
　・1アプリケーションで4台まで可能
■ダミーカメラ
　・カメラを用意しなくても開発が可能（ライセンスキーの購入が必要）
■充実したライブラリ
　・画像処理、解析処理などのライブラリを提供
■評価アプリケーション
　・カメラとライブラリの評価が可能なアプリケーションを提供
　（基本機能はライブラリに準拠しています）

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

平面石英窓、曲面ガラスレンズ、各形状に対応いたします。
安価に挑戦します。

『CNVG』は、従来のNMSのアップグレード版として設計された
ナイトスコープです。

兵士と法執行機関にアサルトライフルにマウントされます。
また、特別に設計されたヘルメットブラケットに、単眼と双眼装着があります。

【特長】
■従来のNMS（18mm チューブ)と比較して軽量小型
■16mmチューブ内蔵
■単眼と双眼装着をご用意

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせください。

本品は自主開発品です。お客様ご要望の仕様に変更する事も可能ですので是非ご相談下さい。
