光半導体・電子デバイスにおける光トランシーバの高速化とは?

光トランシーバは、電気信号を光信号に変換して伝送し、受信した光信号を電気信号に戻す役割を担います。光半導体・電子デバイスの光トランシーバの高速化とは、この信号変換・伝送速度を飛躍的に向上させる技術開発のことです。これにより、データセンターや通信ネットワークにおける情報伝送容量の増大、低遅延化、省電力化が実現され、次世代の通信インフラ構築に不可欠な要素となっています。

各社の製品

絞り込み条件:

​▼チェックした製品のカタログをダウンロード

​一度にダウンロードできるカタログは20件までです。

【光学部品向け】6自由度フォトニクスアライメント F-713

【光学部品向け】6自由度フォトニクスアライメント F-713
光通信分野やフォトニクスデバイス開発では、光ファイバーとフォトニックチップ間の高精度アライメントが接続品質を大きく左右します。わずかな位置ずれが結合効率の低下や信号損失につながる場合があります。F-713.H コンパクト高速6自由度フォトニクスアライメントシステムは、Hexapodベースの6DoF制御と高速スキャン機能により、効率的な自動アライメントを実現します。マルチチャネルアプリケーションにも対応し、研究用途から量産プロセス開発まで幅広く活用可能です。コンパクト設計のため、装置組み込みや生産ラインへの統合にも適しています。 【活用シーン】 ・光ファイバーとフォトニクスデバイスの自動アライメント ・PIC(フォトニック集積回路)の結合評価 ・シリコンフォトニクス開発 ・光通信モジュールの組立・評価 【導入の効果】 ・アライメント工程の高速化 ・結合効率の安定化 ・再現性の高い光学接続 ・研究から量産プロセス開発まで対応可能

【フォトニクス向け】Z・チップ・チルト開口部付ピエゾステージ

【フォトニクス向け】Z・チップ・チルト開口部付ピエゾステージ
フォトニクス分野のアライメント作業では、光ファイバーやレンズなどの精密な位置調整が求められます。特に、光軸のずれは、測定精度や効率を大きく左右するため、ナノレベルでの精密な位置決めが重要です。Z・チップ・チルト開口部付ピエゾステージ P-5x8は、これらの課題に対し、高精度な位置決めと広い開口部による透過光測定の実現で貢献します。 【活用シーン】 ・光ファイバーアライメント ・レンズアライメント ・干渉計測 ・透過光アプリケーション 【導入の効果】 ・ナノレベルでの精密な位置決めによるアライメント精度の向上 ・66mm×66mmの開口部による透過光測定の効率化 ・高信頼性PICMAピエゾセラミックスによる長寿命化 ・静電容量センサーによる高いリニアリティ

レーザー増幅器モジュール『Laser POD』

レーザー増幅器モジュール『Laser POD』
『Laser POD』は、シングルバー、またはスタックされたLDを搭載した サイドポンプ型の励起モジュールです。 カスタムレーザーの励起コアとして、現在お持ちのレーザーの パワー増強用のアンプとしてお使いいただけます。 また、ロッド径と励起モードに応じて3種類をご用意。 いずれも標準的にはNd:YAGロッドとNd励起用のLDが使用されています。 【特長】 ■LD電源と水冷システムを取付けるだけで使用可能 ■用途に応じたレーザー媒質をご利用可能 ■最大900W(QCWモデル、ピーク)、480W(CWモデル) ■標準以外の仕様、オプションも対応 ■ドライバおよび冷却システムオプション有 ※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

フルデジタルガルバノスキャナ ライトニング2

フルデジタルガルバノスキャナ ライトニング2
Lightning2はこれまでにない超高精度加工と高速加工走査を同時に実現したエンコーダタイプのフルデジタルガルバノスキャナです。 超高分解・超低ドリフト光学エンコーダを位置センサに搭載、これまで実現が困難であった超高精度加工のアプリケーションに対応します。 第4世代の超高効率 M POWER MOTOR (MPM) モータを搭載。各種波長の14mm・20mm・25mm・30mmのビーム口径用ミラーを標準ラインアップ。中口径・大口径ビームアプリケーションの高精度・高速加工を提供します。 ※詳しくはカタログをダウンロード、もしくはお問い合わせください。

広帯域半導体光増幅器『λ-Impulse』

広帯域半導体光増幅器『λ-Impulse』

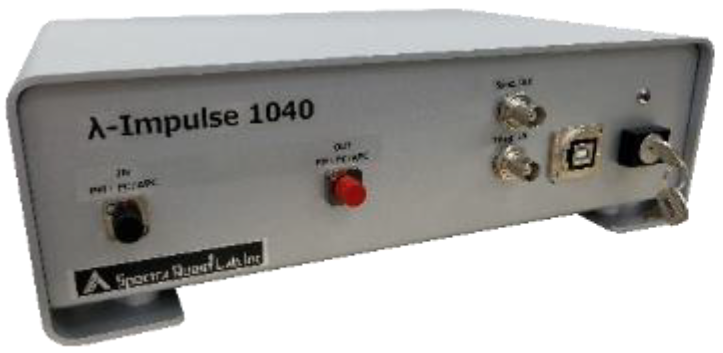

『λ-Impulse』は、1ナノ秒・フーリエリミット線幅パルスを 生成できるナノ秒/ピコ秒 半導体光増幅器です。 パルスオンデマンドで最大繰り返し125MHz。 パルス幅は最短1.3nsです。 オプションにて光アイソレータやパルスディレイユニットの搭載も可能です。 【特長】 ■1ナノ秒・フーリエリミット線幅パルスを生成 ■パルスオンデマンド/ 最大繰り返し125MHz ■80dBを超えるパルス消光比 ■1.5Wのピーク出力/ Ybファイバアンプ併用でkW出力 ■パルスピッカー併用で50psのパルス幅 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

屈折率分布型レンズ『セルフォック(R)マイクロレンズ』

屈折率分布型レンズ『セルフォック(R)マイクロレンズ』

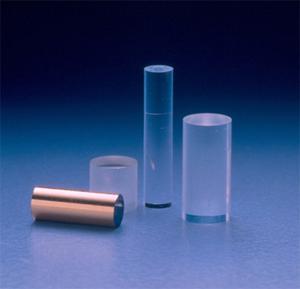

『セルフォック(R)マイクロレンズ』は、屈折率分布型のレンズです。 従来のレンズは曲面形状をしているのに対し、本製品は円柱形状をしています。 ガラスの中心軸から外周部へ向かって放物線状に屈折率を分布させることにより 光を曲げる効果を得ており、従来の凸レンズと同様に平行な光を集光させる ことができます。 【使用例】 ■レーザーダイオードと光ファイバの結合 ■受光器と光ファイバの結合 ■光ファイバ同士の結合 ■集光、コリメーション ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

光エレクトロニクス 光関連商品

光エレクトロニクス 光関連商品

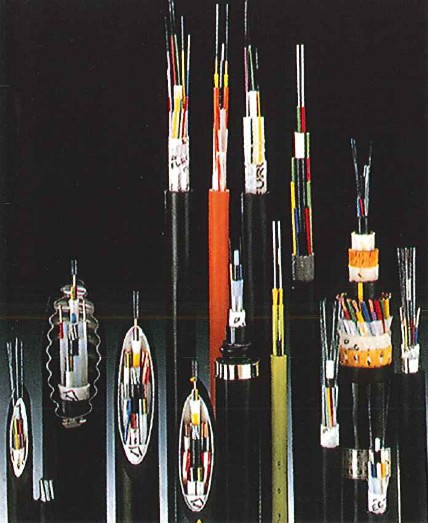

萬世興業社が取扱う、光関連商品のご紹介です。高度情報化にともなうマルチメディア社会のベースラインを多角的に構築し、光・情報システムの最先端技術を駆使しサポートしております。

手動調芯ユニット

手動調芯ユニット
小型・迅速・高精度 光モジュール手動調芯ユニット

1CHバタフライLDコントローラ『LCD-7100』

1CHバタフライLDコントローラ『LCD-7100』

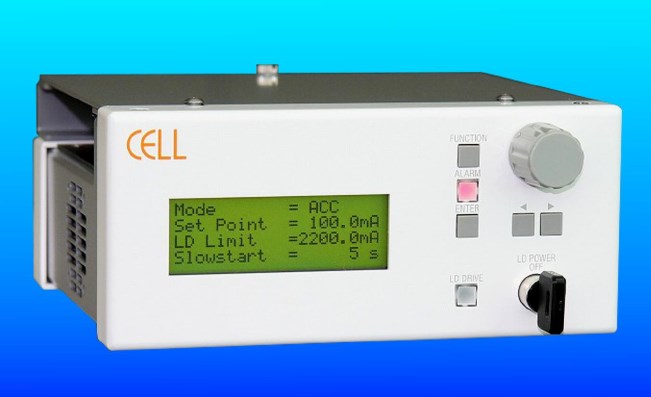

『LCD-7100』は、1CHのLDバタフライモジュールを 自由に搭載・交換できる一体型LDコントローラです。 CW駆動を行なうことができ、いずれもACC(定電流)・APC(定光出力)にて 制御することが可能です。 また、バタフライ内蔵のペルチェ素子をデジタルPIDにて温度制御できます。 さらに、標準インターフェースとしてUSB2.0を装備しています。 表示パネルにはLCDモジュールを採用。 【特長】 ■バタフライモジュールを自由に搭載・交換可能 ■4Vで2Aまでのレーザー駆動電流に対応 ■コンパクトサイズ ■各種コマンドでPCからのコントロールが可能 ■多数の保護機能搭載 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

音響光学変調器・偏光器・光周波数シフター(AOM・AOD)

音響光学変調器・偏光器・光周波数シフター(AOM・AOD)
各種の結晶を利用した音響光学(AO)式強度変調器(AOM)、偏向器(AOD)、光周波数シフターは回折効率がよく、理化学用に産業用に幅広く使用可能。AOM用ドライバーは1チャンネル専用ドライバーのほか、2チャンネルAOM用ドライバーやOEMモデル有。またxY2軸の偏向器(DTD) や Qスイッチもある

高精度4CH LD/PDコントローラ『LCD-7400C』

高精度4CH LD/PDコントローラ『LCD-7400C』
『LCD-7400C』は、1台で最大4個のLDモジュールを独立に制御し、 高精度に計測することができる4CHのデジタルLDコントローラです。 さらに、外部測定器と連動して各CHのLD電流、PD逆バイアス電圧、 またはEA電圧を任意のステップ幅でスイープ実行し、 各端子の電流・電圧の計測値を内蔵メモリに保存することが可能です。 また、インターフェースとしてGPIB・RS-232Cを装備しており、 リモートコマンドにより各種設定・計測値の監視および、 スイープデータの取得が行えます。 【特長】 ■合計16CHの出力を独立に制御 ■各端子の電流・電圧を高精度に計測可能 ■柔軟なリモート制御 ■スピーディーな測定 ■省スペースな小型タイプ ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

アーチネクスト株式会社 事業紹介

アーチネクスト株式会社 事業紹介
当社は、光ファイバー測定器、光源などの光学部品・半導体レーザなど のレーザ周辺機器を中心に、輸入販売を行っています。 ご注文をもとに状況や目的等をヒアリングし、潜在的なニーズまで汲み 取ることでお客様が本当に求めている製品をご提案。他社で断られて しまったご依頼であっても、柔軟に対応致します。 また、独自のネットワークを構築したことにより、低いコストでの仕入れを 実現。海外メーカー品でもお客様にご納得いただける価格でご提供します。 【特長】 ■他社にはないプラスの提案力 ■どんなご要望にも応える柔軟な対応力 ■圧倒的な製品数 ■低コストで提供できる価格力 ■万全のサポート体制 ※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

株式会社光亜商事 事業紹介

株式会社光亜商事 事業紹介
株式会社光亜商事は、主に光学部品・光学モジュールの開発・製造・ 販売を行っている会社です。 当社では、多種多様な市場ニーズに応える為、開発・製造元と協調性を 保ちながら、新しいモノを創造し続け、各加工拠点の特性を生かした 分業化により、高度な技術を用いつつ、よりコストを抑えた 部品・製品の製造が可能です。 その一方で、日中韓における独自の製販ネットワーク・貿易管理 システムを最大限に活用し、品質・納期・価格の面での安定供給を 実現していきます。 【事業内容】 ■光学部品・光学モジュールの開発・製造・販売 ■光通信部品の開発・製造・販売 ■光関連製品の代理販売 ※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

自動調芯ユニット

自動調芯ユニット
自動調芯ユニットPGAL1006は、高速調芯技術「PGAL−1アクティブアライメント方式」による超高速調芯ユニットです。

​お探しの製品は見つかりませんでした。

1 / 1

光半導体・電子デバイスにおける光トランシーバの高速化

光半導体・電子デバイスにおける光トランシーバの高速化とは?

光トランシーバは、電気信号を光信号に変換して伝送し、受信した光信号を電気信号に戻す役割を担います。光半導体・電子デバイスの光トランシーバの高速化とは、この信号変換・伝送速度を飛躍的に向上させる技術開発のことです。これにより、データセンターや通信ネットワークにおける情報伝送容量の増大、低遅延化、省電力化が実現され、次世代の通信インフラ構築に不可欠な要素となっています。

​課題

信号伝送速度の限界

既存の光半導体材料やデバイス構造では、物理的な限界により信号伝送速度の向上が困難になっています。特に高密度・大容量化が進む現代において、更なる高速化が求められています。

消費電力の増大

高速化に伴い、信号変換や増幅に必要な消費電力が増加し、データセンター全体の電力効率が悪化する傾向があります。省電力化は、運用コスト削減と環境負荷低減の両面から重要な課題です。

信号劣化とノイズ

伝送速度が向上すると、信号の歪みやノイズが増加し、誤り率が高まる可能性があります。これを抑制し、安定した通信品質を維持することが求められます。

小型化と集積化の難しさ

高速化を実現するための高度な回路設計や材料開発は、デバイスの小型化や高密度集積化を難しくする要因となります。限られたスペースで高性能を実現することが課題です。

​対策

新材料・新構造の開発

より高速な信号変換が可能な新規光半導体材料(例:化合物半導体、シリコンフォトニクス)や、効率的な信号伝送を可能にする革新的なデバイス構造を開発します。

低消費電力化技術の導入

信号処理の効率化、低電圧駆動技術、スリープモードなどの省電力設計をデバイスレベルで導入し、全体的な消費電力を削減します。

信号処理・誤り訂正技術の高度化

高度なデジタル信号処理(DSP)や、伝送中の信号劣化を補正する誤り訂正符号(FEC)技術を導入し、通信品質を向上させます。

集積化・モジュール化技術の進化

複数の機能を一つのチップに集積する技術や、光部品と電子部品を一体化したモジュール化を進め、小型化と高性能化を両立させます。

​対策に役立つ製品例

高性能光変調器

電気信号を高速かつ効率的に光信号に変換する能力が高く、信号伝送速度の向上に直接貢献します。

低消費電力光検出器

受信した光信号を電気信号に変換する際の消費電力を抑え、データセンター全体の省電力化に寄与します。

高密度集積型光トランシーバモジュール

複数の光・電子部品を小型の筐体に集積し、高速伝送と省スペース化を同時に実現します。

高度信号処理チップセット

伝送される信号の歪みやノイズをリアルタイムで補正し、高速伝送時の通信品質を安定させます。
