光半導体・電子デバイスにおける高効率太陽電池の開発とは？
各社の製品
絞り込み条件：
▼チェックした製品のカタログをダウンロード
一度にダウンロードできるカタログは20件までです。
Pump Laser モジュール
• Up to 1050 mW KF 980 nm cooled BTF Pump Laser Modules
• Up to 330 mW KF 980 nm uncooled mini-DIL Pump Laser Modules
• Up to 550 mW KF 10xx nm cooled BTF Pump Laser Modules
Seed Laser モジュール
・pump source designed for both pulsed
and CW fiber laser applications
レーザーモジュール
NA： 0.22
フィードバックアイソレーション： >45dB
BWT Beijing社では独自のファイバー光カップリング技術により、高効率・高安定性・
優れたビーム品質のダイオードレーザーを量産しています。
レーザー励起用途では1040-1100nmの戻り光をブロックするフィードバックアイソ
レーション(>45dB)機能が付いています。
高品質をリーズナブルな価格で提供することで市場の活性化へ貢献しております。
詳しくはカタログをダウンロード、もしくはお問い合わせください。
尚、カタログは英語表記です。

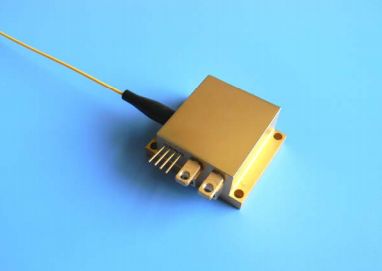

BWT Beijing 社製 976nm高輝度ダイオードレーザー
弊社は、複合機・レーザービームプリンターに用いられる有機光導電体（OPC）の原材料を手掛け、30年以上の技術蓄積と安定生産を行ってきました。
特に光電変換機能を発現するために必要な電荷発生材料及びホール輸送材料は、世界トップクラスの生産実績を誇ります。
加えて、より高純度が求められる有機EL（OLED）用材料においては、用途・特性に応じた様々な材料の生産を行っています。当社ではOPCや有機EL材料で培ってきた材料技術や製法技術、量産化技術を、技術親和性が高いペロブスカイト太陽電池用材料に応用し、受託製造に積極的に取り組んでいます。
ペロブスカイト太陽電池材料の受託合成
お探しの製品は見つかりませんでした。
1 / 1
光半導体・電子デバイスにおける高効率太陽電池の開発
光半導体・電子デバイスにおける高効率太陽電池の開発とは？
光半導体や電子デバイスの技術を駆使し、より少ない光エネルギーで多くの電力を生み出す太陽電池の開発を目指す分野です。再生可能エネルギーの普及とエネルギー効率の向上に貢献します。
課題
変換効率の限界
既存の太陽電池材料では、光エネルギーを電気エネルギーに変換できる効率に物理的な限界がある。
材料コストと製造プロセス
高効率化に寄与する特殊な材料や複雑な製造プロセスは、コスト増大の要因となる。
耐久性と長期安定性
屋外環境での長期間の使用に耐えうる耐久性や、経年劣化による性能低下を抑制する技術が求められる。
光吸収スペクトルの最適化
太陽光に含まれる様々な波長の光を効率的に吸収し、電力に変換するための材料設計が難しい。
対策
新材料の探索と開発
ペロブスカイトや有機半導体など、新しい光吸収材料や電荷輸送材料を開発・応用する。
積層構造の最適化
異なるバンドギャップを持つ複数の半導体層を重ね合わせ、太陽光スペクトル全体を効率的に利用する。
ナノ構造体の活用
光の閉じ込め効果や表面積増大を利用し、光吸収効率や電荷分離効率を高める。
製造プロセスの革新
印刷技術やロール・ツー・ロール方式など、低コストかつ大量生産に適した製造技術を開発する。
対策に役立つ製品例
高効率太陽電池セル
新しい半導体材料や積層構造を採用し、従来の製品よりも高いエネルギー変換効率を実現する太陽電池の基本構成要素。
フレキシブル太陽電池モジュール
軽量で曲げられる特性を持つ太陽電池で、建物の壁面や様々な形状の物体への設置を可能にし、設置場所の制約を緩和する。
次世代太陽電池材料
従来のシリコン系材料に代わる、光吸収特性や電荷輸送特性に優れた新規半導体材料そのもの。
太陽電池製造用精密装置
ナノ構造形成や薄膜形成など、高効率太陽電池の製造に必要な高度な技術を実装するための専用設備。
