透明体・液体の厚み測定とは？課題と対策・製品を解説

光学業界では、製品の品質管理において、表面の反射特性を正確に評価することが求められます。特に、光学レンズや反射防止膜など、光の反射を利用する製品においては、表面の微細な形状や粗さが性能に大きく影響します。不適切な表面状態は、光の散乱や損失を引き起こし、製品の性能低下につながる可能性があります。当社のリアルナノ３次元測定機は、ナノスケールでの実測を可能にし、反射特性評価における課題を解決します。

【活用シーン】
・光学レンズの表面粗さ測定
・反射防止膜の膜厚と形状評価
・光ファイバーの端面形状測定
・ディスプレイの表面評価

【導入の効果】
・高精度な表面形状測定による品質向上
・不良品の削減とコスト削減
・製品開発における迅速なフィードバック
・顧客からの信頼性向上

ガラス業界では、製品の品質を確保するために、表面の傷や異物の検出が求められます。特に、自動車やディスプレイに使用されるガラスにおいては、わずかな傷や異物が製品の性能や外観を損なう可能性があります。16Kラインスキャンカメラは、16Kの高解像度と最大120kHzの高速ラインレートにより、ガラス表面の微細な傷や異物を正確に捉え、高速な検査を実現します。

【活用シーン】
・ガラス製品の傷検査
・異物混入検査
・高速ラインスキャン検査が必要な工程

【導入の効果】
・高解像度による詳細な検査が可能
・高速スキャンによる検査時間の短縮
・品質管理の向上と歩留まりの改善

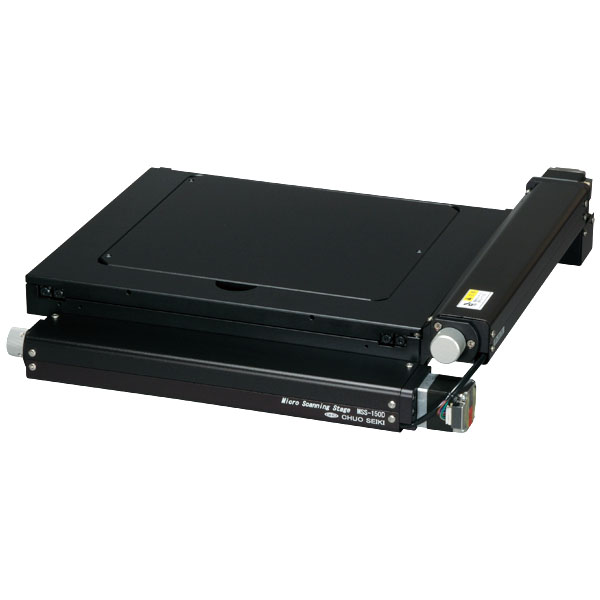

1.薄型・軽量・大移動量の顕微鏡搭載用XYステージ。
2.顕微鏡用途に対応するため薄型、軽量でありながら精度を妥協しておりません。
3.オリンパス、ニコンの顕微鏡に搭載可能（標準で取り付けられない場合アダプタ使用）。
4.ボールねじとクロスローラガイドの使用で高精度。
5.原点センサを標準で装備。
6.標準付属のアルミプレートを取り外し、オプションのガラスプレートを使用すると透過照明にも対応。
7.ウェハホルダ、ガラスプレート、アルミプレートなどオプション品も充実。お客様仕様で特注品も対応いたします。

スクリーン径500mmとLED光源仕様の据置型横型投影機。治具立ての自由度、重量物への対応力、自動測定など投影機に求められる最先端の機能・性能を具現化しました。

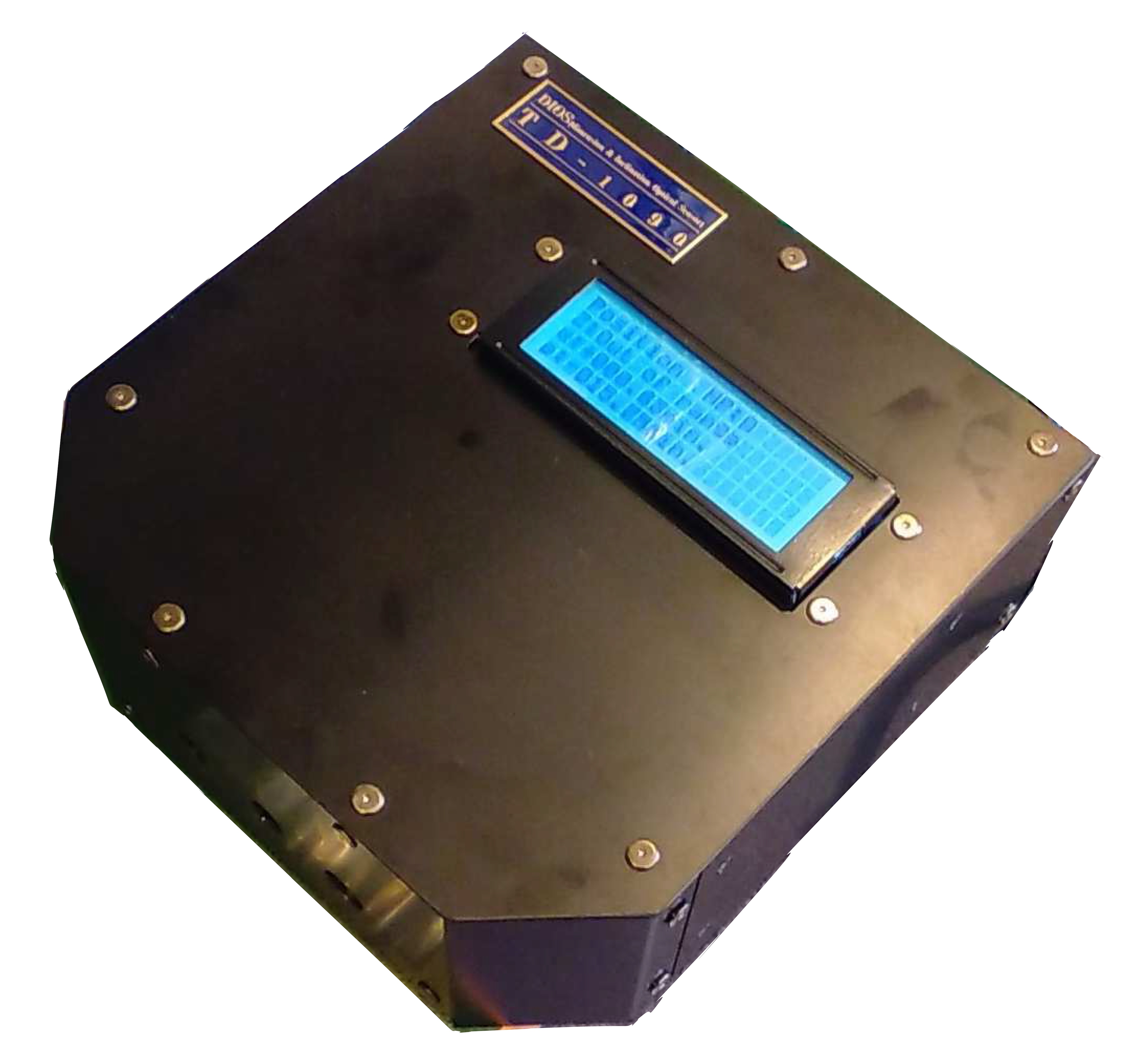

変位計とオートコリメータを内蔵した1台の光学センサーです。
広視野の角度測定と高分解能の変位計測を両立しています。
処理機能を本体に内蔵していますので、配線などは必要ありません。電源ユニットを接続するだけで、すぐに測定することが出来ます。

主にスマートフォンカメラモジュール用のアクチュエータ検査や幅広い製品開発にご使用いただいております。
オートコリメータのことならお任せください。

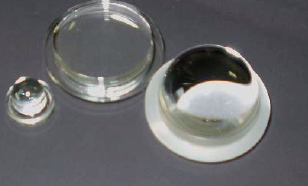

『Tsurupica(R)』は、従来のテラヘルツ用透過材料である高密度ポリエチレンや
シリコンと比較して明確なアドバンテージがあるテラヘルツ用オプティクスです。

ディテクタ窓に適用すると、目視でセンサーの位置や状況を確認できます。
ご要望の際はお気軽にお問い合わせください。

【特長】
■透過周波数1～12THz
■ポリエチレンの持つ強いフォノン吸収がなく、低周波テラヘルツ全域で
　良好な透過特性を示す
■屈折率～1.52@633nm、THz帯
■テラヘルツ波と可視光帯の屈折率がほぼ等しいため、可視レーザーを
　光軸確認ガイド光に使用可能

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

ピエゾパーツの『膜厚モニターガラス』は、光学式膜厚測定に使用される
ガラスです。

膜厚モニター用ガラス、覗き窓用ガラスなど、用途に合わせて多様な
ラインナップを取り揃えています。

また、ガラスの種類も青板、白板、BK-7、石英、パイレックスなど
様々な種類があり、大きさや厚みも選択することが可能となっています。

【特長】
■光学式膜厚測定に使用
■用途に合わせたラインナップ
■多様な種類の材質

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

『ACE3 Series』はRISA-COLOR・ZERO Seriesの技術を継承し、高精度な二次元計測解析を実現
USB3.0対応と用途別モデルにより輝度・色度＆輝度・近赤外・FPSの動的計測を幅広い業界へ展開
直感的な操作性と多言語対応で世界中の計測現場を支える次世代ソリューション
【ラインナップ】
■Color：ACE3-2000（1/1.8 CMOS 2,048×1,536）ACE3-205（1/2.9 CMOS 1,440×1,080）
■Monochrome：ACE3-1000（1/1.8 CMOS 2,048×1,536）ACE3-85（1/2.9 CMOS 1,440×1,080）
■NIR：ACE3-1000IR（1/1.8 CMOS 2,048×1,536）ACE3-85IR（1/2.9 CMOS 1,440×1,080）
【特長】
■輝度・色度＆輝度・近赤外の3種類の計測選定
■サンプリング計測・FPS計測の2方式対応
■直感的なソフトウェアUIで簡単操作
■多業界対応の柔軟なカスタマイズ

※詳細はPDF資料をご覧いただくか、お気軽にお問い合わせください。

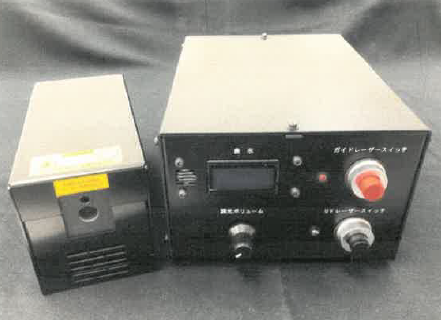

『ルミシスUVレーザー』は、不可視光（波長375nm）を用いたレーザー照射器です。

不可視光を使用しているため、これまで悩まされてきたハレーション
の発生が回避可能。

さらに、UV励起蛍光発光トレーサー「ルミシスマーカー」をお使い
戴くことにより、単一光源下で複数の色（RGB）による観察を行うことが
出来るため、混相流・混合流などの観察にも有効です。

【特長】
■不可視光（波長375nm）を用いたレーザー照射器
■ハレーションの発生が回避可能
■UV励起蛍光発光トレーサー「ルミシスマーカー」を使用することで
　単一光源下で複数の色（RGB）による観察を行うことが出来る
■混相流・混合流などの観察にも有効

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
※デモ希望の方はお問い合わせください

『セパレート型ストロボ電源シリーズ』は、内部発振及び外部同期などの
機能を搭載したマルチタイプのストロボ電源です。

電源部と発光部がセパレートタイプのため、用途に応じて
様々な形状・照射範囲の発光部を選択いただけます。

【機能】
■内部発振機能
■外部信号同期機能
■接点信号同期機能
■電源周波数同期機能
■X接点機能（PS-240D/PS-250D）

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

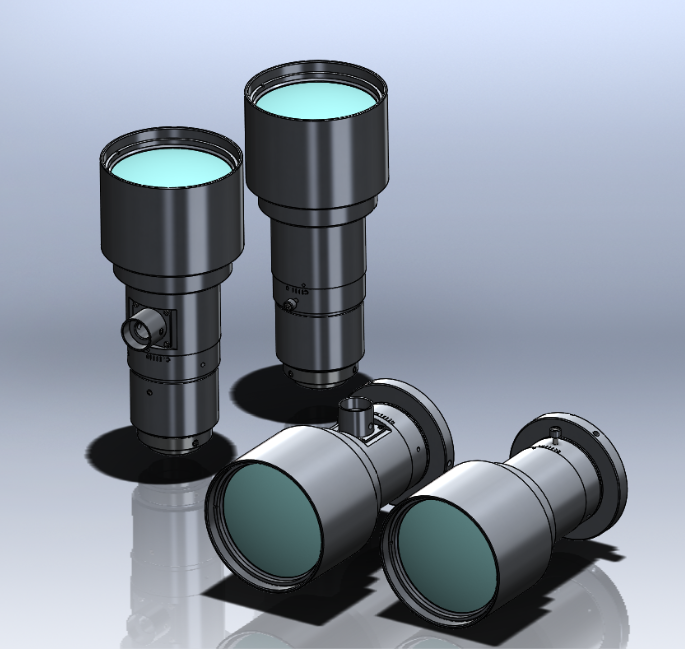

『FMSシリーズ』は、2100～2500万画素のカメラに対応した
高性能モデルのテレセントリックレンズです。

1.2型（対角19.3mm）、4/3型（対角21.8mm）素子や、
条件によりセンササイズ対角23mmに対応可能。

可変絞り機構により、適した被写界深度でご使用いただけます。

【特長】
■ピクセルサイズ1.85μm～カメラに対応
■先端フィルタネジ付き
■Cマウント以外のマウントにも対応可能
■高コントラスト
■ディストーションレス

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『光変調方式分離型フォトセンサ』は、検出距離が50mmまたは
200mmの高機能フォトセンサです。

ホコリや汚れに強く、長寿命といった自動自己補正があり、
並置したセンサの影響を受けません。

最大値、10,000lxの外乱光に強い光変調方式で、
お客様のニーズに合わせたカスタマイズができます。

【特長】
■外乱光に強い光変調方式(最大値：10,000lx)
■自動自己補正(ホコリ、汚れに強い、長寿命)
■並置したセンサの影響を受けない
■検出距離50mmまたは200mm
■お客様のニーズに合わせたカスタマイズ

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『NRIシリーズ』は、最小偏角法に基づいて、プリズム形状のサンプルに
任意波長（1～14μm）の単色光を照射し、入射光に対する透過光の角度を
計測することでサンプルの屈折率を測定する装置です。

従来の測定法では得られない、屈折率精度0.0001を測定可能。

赤外窓や赤外レンズに使用されるGe、Si、ZnSe、KRS-5、
カルコゲナイドガラスや赤外用光学薄膜の評価に好適です。

【特長】
■波長範囲1～14μmにおいて、屈折率（0.0001）の高精度測定が可能
■温調機能を搭載し、温度による屈折率の違いを測定する事が出来る

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

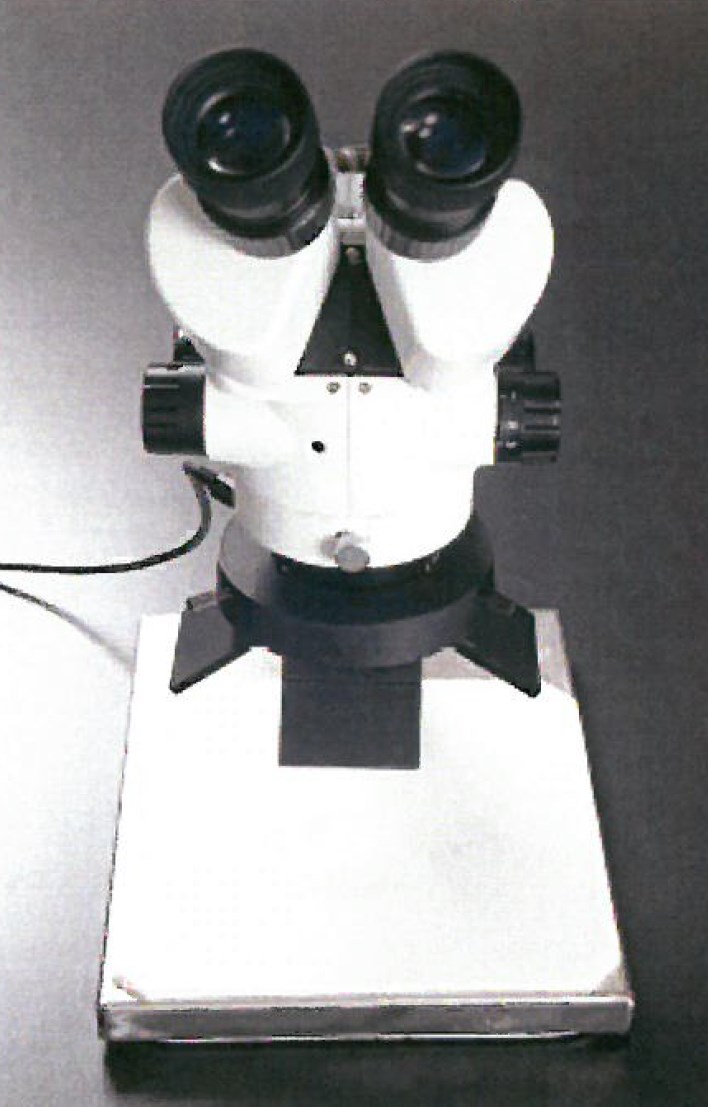

『有機EL顕微鏡照明装置』は、 色の変化や比較等の判断を要する
被写体の検査に極めて有効性が高い装置です。

演色性に優れており、自然光(太陽光)に近い値にあります。(Ra90)

また、当製品は4面のパネルがそれぞれに角度を変えられ、被写体に応じた
光の照射ができます。

【特長】
■パネル全体が均一に発光する面発光体
■影の発生が少ない
■隙間等の奥まで光が入り細かな部分まで観察することが可能
■被写体からの乱反射によるチラツキ現象も少ない
■フラットな自然光での観察ができる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

4月19日（水）～21日（金）の3日間、「OPIE‘2023レンズ設計・製造展」に出展いたします。
新しい技術を弊社よりものづくりに貢献すべく、超精密の中枢を担う光学関係のお客様に役立つ製品のご紹介をさせて頂きます。
省人化、自動化、効率化、生産性向上と多様なテーマを必要とされるお客様に向けて、弊社で新しい技術の提案と、貢献をさせていただきたいと思います。

【展示会概要】
■OPIE2023レンズ設計・製造展■
会期：2023 4.19Wed.～21Fri.　10:00-17:00
場所：パシフィコ横浜　アネックスホール
ブース小間番号　I-01

【出展製品】
■Satisloh：非球面加工の研削・研磨のラインナップ

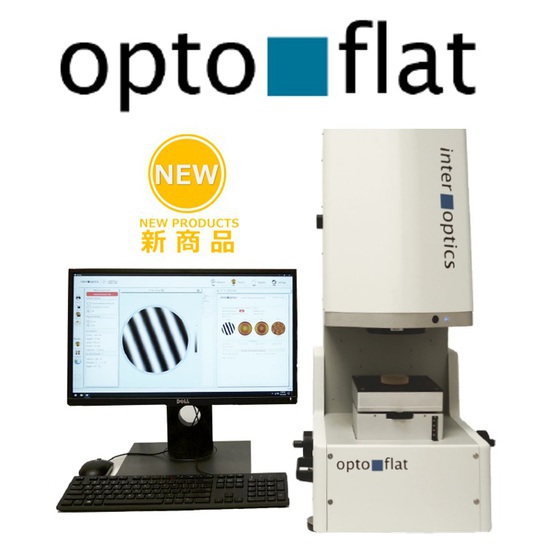

■OptoFlat：平面形状測定用反射・透過波面測定　低コヒーレンス干渉計
■【新登場】非球面金型検査装置：金型のDLC膜抜け・ドロップレットを自動検出
■ガラスレンズプリフォーム欠陥検査装置：レンズPFの欠陥を自動で検出

沢山の皆様の御来場をお待ちしておりますので、ぜひ弊社ブースへお立ち寄りください。
※関連リンクよりお申し込みください。

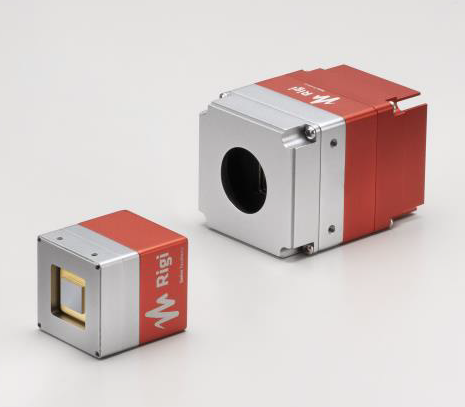

『RIGI-NIR/MIR』は、SwissTHz社製の1～18umの領域を高感度で検出できる
2次元検出器です。

中赤外測定系でのビームモニタリングに好適で、μW（マイクロワット）
オーダーでの検出器が可能で非常に高感度。

USBケーブルで接続するだけで、専用のソフトウエアからの制御が可能なほか、
素子サイズや素子数のラインアップも豊富で、用途に応じて選択できます。

また、Geレンズを装着すれば黒体輻射のイメージを取得可能です。

【特長】
■非冷却
■小型（手のひらサイズ）・軽量（70g～）
■USB接続で簡単に動作可能
■ビームモニタリングに好適
■NETD:< <70mK@f/1300K
■近赤外（1-3um）と中赤外（4-18um）の2種類あり

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

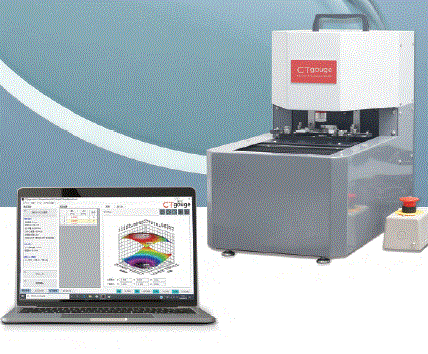

『CTgauge』は、独自の中心肉厚解析方式の非接触レンズ中心厚測定機です。

サンプル径を自由に変えられるユニバーサルサンプルチャック機構で
φ10～100まで対応可能です。（φ10以下は個別ホルダーにて）
ご要望の際はお気軽にお問い合わせください。

【特長】
■「非接触で測る」を実現
　・独自の頂点検出方式・測定誤差の抑制
■要望に応えたメカ機構
　・小径レンズ用測定機能・ΔH測定機能
■要望に応えたソフトウェア
　・サンプルセンタリング修正ソフト・粗面測定
　・サンプル衝突防止ソフト・検査成績表

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

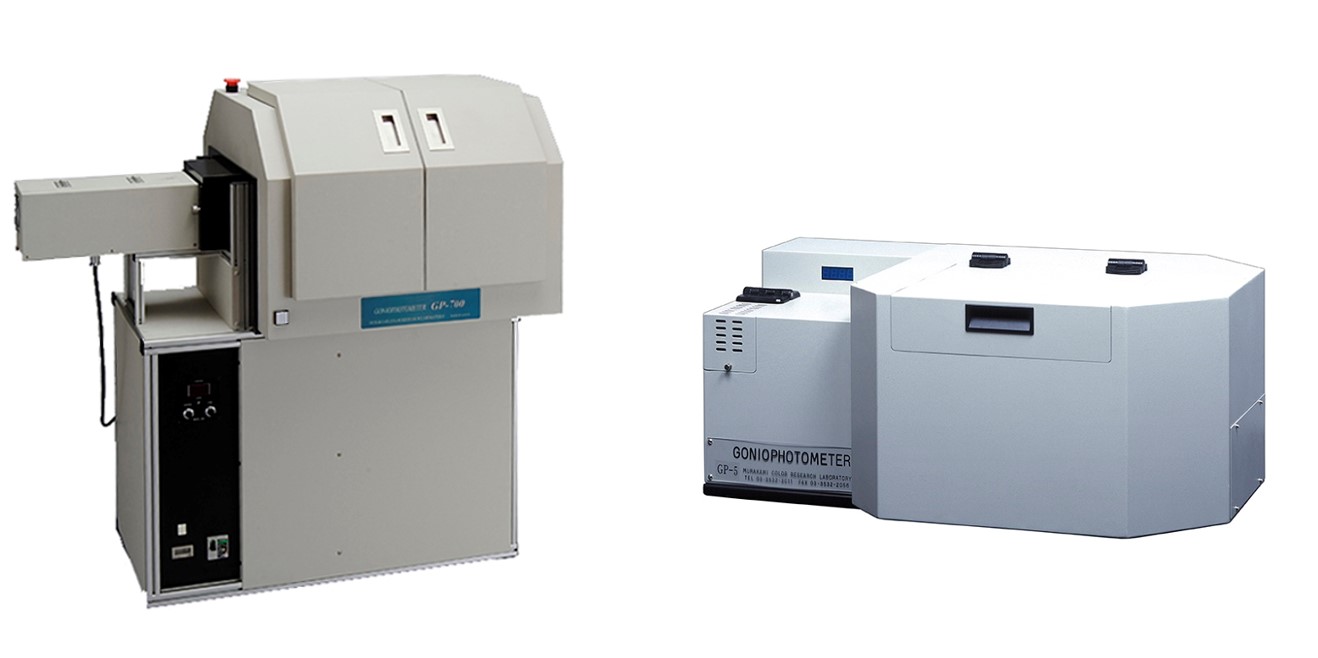

『GPシリーズ』は、簡単な操作で肉眼の分解能と同等の情報を光学的に捉えることができる三次元変角光度計です。

「GP-5」は、金属・塗装面・プラスチック・印刷面・紙・織物等の反射光分布の測定や、硝子・液体・セロファン等の透過光分布だけでなく、にごりの測定も可能です。また、「GP-700」は入射角と受光角が各独自に変角でき、物質に光を当てその反射や透過光の強度分布状態を解析することにより、その物質のみがもつ光学的情報を導き出すことができます。オプティカルアピアランスの研究には不可欠な機器です。

【特長】
●反射または透過光強度分布を検出角度0.1°Stepでデジタル出力(三次元測定が可能)
●オプションの干渉フィルター装置により任意の波長による測定が可能
●パソコンにより制御、演算、出力を行うので操作が簡単
●光束絞り及び受光器開き角が可能なので、目的に応じた測定条件の設定が可能(GP-5型は固定)
●光学部及び試料台とも各種豊富に準備

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
※GP-200型は2022年2月末日で販売終了となりました。

株式会社オングストロームは、ニーズに合った光学が絡んだ無接触
センサーやファイバー関係、レーザ、LED等のドライブ電源・CPUを
使用した制御器・データ伝送など多岐にわたって製品化を行っています。

太陽電池セルスターや農業用育苗、生育用LED光源、防虫用LED光源
及びLED電球、育苗用線面ヒータなどを市場に提供。

LED、LDにおいては産業経済省　産業技術総合研究所機械システム部門や
東京工業大学、東京歯科大学等と共同で研究開発を行っており
“聴こえプロジェクト”に使用するループアンテナ及び受信機の開発から
製品化を行っております。ご要望の際はお気軽にお問い合わせください。

【事業内容】
■光学機器の設計･開発
■精密測定機器・情報制御機器等の製造･開発
■光学センサー全般の開発
■光学ファイバー全般の開発
■レーザ製品の製造開発　など

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

『高精度TS　λ/40』は、Rの大きな凹面の測定が近距離で可能な
高精度TSレンズです。

基準レンズの交換によって測定精度を高めることができ、
安定した測定が可能です。

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

『ホログラム・レンズ』は、設計により焦点位置や集光形状を三次元的に
コントロールできる製品です。

0次光の影響がなく、三次元的に集光制御が可能。
光強度の均一性が高く、材料加工や三次元計測・センシングなどの用途に
適しております。

【特長】
■0次光の影響なし
■光強度の均一性が高い
■三次元的に集光制御が可能
■既存の光学系に組み込み易い

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

『IFM』は、操作が簡単で、どなたでもお使いいただける干渉縞解析装置です。

新しいOSに対応し、新規アルゴリズムの導入により、測定精度が向上し、
様々なニーズに対応する解析機能を有します。

また、ご所有の干渉計に当製品を搭載する、レトロフィット(旧型を改良)にも
対応いたします。

【特長】
■アイコンによる操作で、初心者でも容易に測定作業が可能
■画像処理技術の導入による位相つなぎ精度の向上
■様々な解析機能の追加
■オートキャリブレーション機能を搭載
■振動、空気ゆらぎ等の外乱にも強い解析が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『SLG-150HSP2』は、超高速応答性を実現したLEDパルス照明です。

発光色が選択でき、ラインライトガイドを装着すれば赤色・緑色・青色
（R/G/B）のパルスライン照明としても使用可能。

イーサネット通信による外部制御により、点灯時間、発光遅延時間の
設定が可能で、2灯まで同時点灯できます。（発光色：W/W/Wの場合）

【特長】
■立ち上がり2μsec/立ち下がり3μsec以下の高速応答
■発光色は選択可能（白色・白色・白色（W/W/W）、赤色・緑色・青色（R/G/B））
■ラインライトガイドを装着すればパルスライン照明としても使用可能
■10Bit（1,024段階）の調光設定
■イーサネット通信による外部制御

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

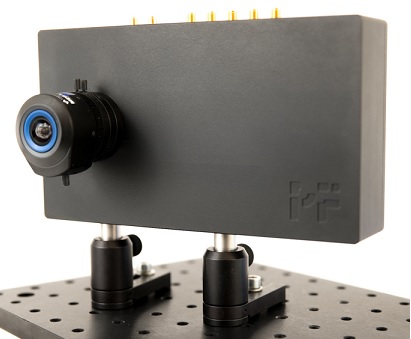

『PF32』は、LiDAR、蛍光寿命画像顕微（FLIM）、死角の可視化、散乱物質の
除去イメージなど幅広い用途で使用できるフォトンカウンティングカメラです。

単一光子を32×32（1024）素子で同時に補足します。
また、時間分解能55ピコ秒、フレームレート300kfps、USB3.0を装備しています。

独立したカメラのため実験系にも簡単に統合できます。

【仕様】
■測定範囲：可視-近赤外量子効率28%（500nm地点）曲線因子1.5%
■センサー：一光子アバランシェフォトダイオード（SPAD）32x32 1064素子
■ピクセル：1.6mm×1.6mm SPAD 有効範囲6.95um
■ダークカウントレート：80%以上のピクセル<100Hz
■アフターパルス：<0.02%　など

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

透明物質の濃度勾配を光の明暗に変換しコントラスト良く投影することができます。産業界ではCCD素子の保護用ガラス板検査装置などに使われています。

当社では、『テラヘルツ波分光・計測用Wire-Grid偏光子』を
ご提供しております。

以下のモデルをご用意しておりますが、サイズ、ワイヤピッチ、
材質などはご要望に応じて特注が可能です。

【ラインアップ】
■WG 50×20D50
■WG 50×20D70
■WG 30×16D50
■WG 30×16D70

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

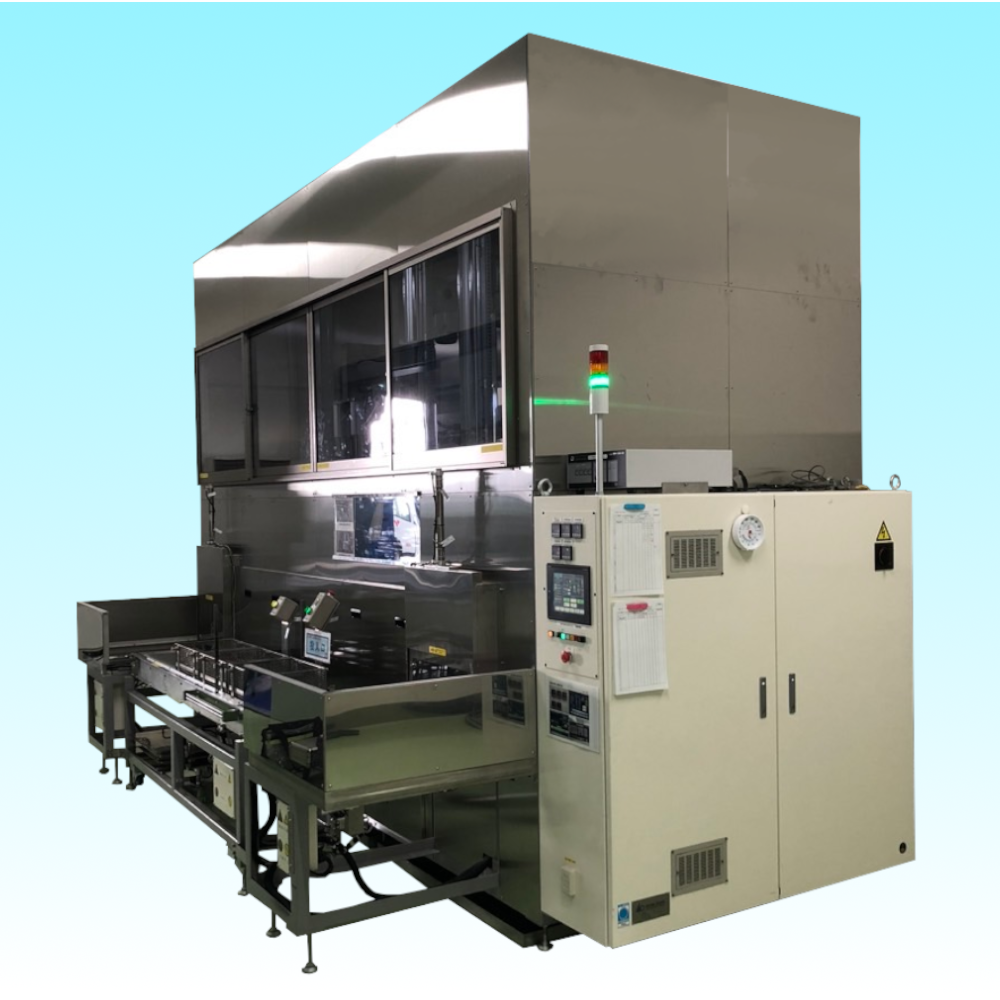

従来のIPA乾燥や温風乾燥で課題となっていた「水染みゼロ」　　「乾燥ムラゼロ」「引火リスクゼロ」を実現。
弊社独自の水分除去装置により、HFE溶剤中の微量水分を常時　　管理し、乾燥品質を安定化させます。

ガラス基板に付着してHFE水切り乾燥装置に持ち込まれる水の　　大半は、比重分離により装置外へ排出されます。
HFE溶剤に溶け込んだ微量水分も、水分除去装置によって確実　　に除去します。

HFE溶剤による水切り・乾燥システムは、洗浄後のガラスや　　金属製品に付着した水を比重差と超音波作用で素早く分離し、　水染みを完全に防止します。
ガラス・レンズ・金属部品などの精密乾燥工程で、安全・　　　　省エネ・量産対応を実現します。

【特徴】
　○ IPAを使用しないため、引火・安全面のリスクを回避
　○ 乾燥に必要なエネルギー消費量を大幅削減→CO₂排出抑制
　○洗浄スピード向上により量産ラインにも対応
　○HFE溶剤中に含まれる微量の水分を確実に取り除く
　○ 微量水分を常時除去する「水分除去装置（オプション）」
　　により水染み“ゼロ”を維持

持ち運びが出来る画期的なゴニオフォトメータLightSpionになります。従来のゴニオフォトメータは測定室に入れ定盤の上に置かれ、測定となると測定室まで行って測定を行う煩わしさがありました。しかし、このゴニオフォトメータは、卓上で簡単に気軽に測定を行えるのが特徴です。自分の机の上ですぐに測定が行えるため、非常に便利ですし測定したい時にすぐに出来ます。また測定の機能面もしっかりしており、配光特性・全光束・色測定はもちろん、全光束(lm)、発光効率(lm/W)、色温度(K)、演色評価数(CRI)などが測定できます。

赤外850nmチップLEDを使用した薄型面発光透過型照明が新登場！
薄型面発光透過型　LED赤外色照明　IRTUシリーズ発売開始

薄型面発光透過型照明シリーズに、チップ型赤外LED素子を使用したIRTUシリーズが新たに仲間入り。
厚みはわずか15mm。発光面の大きさは、最小30mm角から最大150×180mm角までの
全13タイプを標準設定しています。標準以外の大きさも対応いたしますのでご相談ください。
発光波長は850nmです。発光拡がり角の広いチップLED素子の使用で、発光面の均一性を確保した薄型透過照明を可能にしました。


＊詳細については、カタログをダウンロードして下さい＊

彩世のトップハットビームシェイパーは、従来技術のDOE式と同様に光の回折を利用してガウシアンビームをトップハット（均一な強度分布）に変換しますが、DOE式 とは一角を成す、以下のような優れた特徴を持ちます。これらは、従来のDOE式の欠点を解決する革新的なトップハットビームシェイパーと言えます。

＊【多波長対応】ひとつの素子で広い波長範囲の対応が可能
＊【高精度】　　偽スポットがないため、光の照射や計測制度が向上
＊【高効率】　　理論効率が高く、性能の安定性が向上
＊ライン状や正方形状、丸の光ビームに変換できます。

μLINEMAN(LBS)・・・・照度均一のライン
μSQUAREMAN(MBS)・・照度均一の正方形
を所望の焦点位置に形成いたします。

μLINEMAN、μSQUAREMANは上述の特徴を生かして複数光源の搭載も可能です。
また、ラインや正方形のサイズ変更、円形、長方形への変換、あるいはトップハット以外の強度分布への変換等、カスタマイズも可能です。

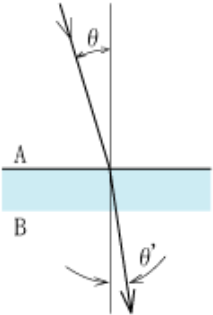

水の中にいる魚を水の上から見て、モリで突こうとして、失敗した経験は
ありませんか？水の上から見た時に見える魚の位置と実際にいる位置が
ずれているために起こります。

つまり、水の中から来る光がどこかで方向を変えて来るからこのようなことが
起きます。これが屈折です。

この反射の問題は、実は光の散乱を使用した計測器にとって大事な問題です。

使用するセル内面、レンズ表面に対して入射する散乱光の角度を注意して
設計しないと、正確な測定ができないことになります。

※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせ下さい。

このレーザーでは、異なる波長のレーザー光源を内蔵させ、簡単なスイッチ切り替えで、レーザーの波長選択が可能となりました。量産をされたい場合にも、当社とアライアンスを組む多くの企業さんとの連携にて、価格と性能を最適化していきます。

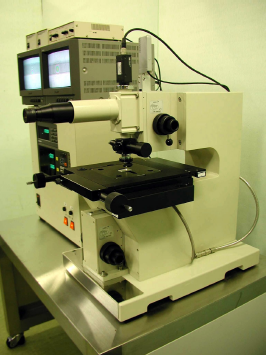

「非接触式非球面レンズ偏芯・厚さ測定器」は、ミクロの世界を見事に演出。
非球面レンズの偏芯・中心厚さを±１μmで測定します。
また、両凸、両凹、凸凹メニスカスレンズすべてのレンズが測定可能です。

【特長】
■測定精度は±１μmの非接触式高精度測定器
■数μmから23ｍｍのレンズ中心厚、サグ量が測定可能
■パソコン管理も可能

※詳しくはお問い合わせください。

現在映像画質は４Ｋから８Kに移り変わりつつあり、光学系の性能は益々厳しくなるばかりです。この様な技術的背景では面形状や偏芯精度に加え、厳密な中心厚が規定されています。

しかしながらレンズの中心厚測定はかなり難しい測定対象です。理由は測定個所がレンズ上の『１点』でしか無く、明確なその位置の特定が困難だからです。

弊社ではこれらの課題解決に向け、５年前に非接触式のレンズ中心厚測定機を開発致しました。

※詳細は資料請求して頂くかダウンロードからPDFデータをご覧下さい

『サーフライトシリーズ』は、観察物の刻印や凹凸の輪郭をはっきりと
捉えることができるLED同軸照明拡大鏡です。

凹部に照射された光をそのまま捉えて観察可能。
倍率は2X と4X を切り替えできます。

また、レンズにはAR コーティング(反射防止コート)が施され煩わしい
映り込みが軽減されます。

【特長】
■観察物の刻印や凹凸の輪郭をはっきりと捉えられる
■凹部に照射された光をそのまま捉えて観察できる
■レンズは人間の視野に近い角形で両眼で観察物を立体的に捉えられる
■レンズにはAR コーティングが施され、煩わしい映り込みを軽減できる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

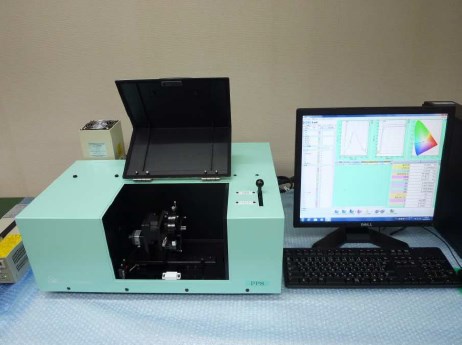

『PP8』は、偏光フィルム、偏光レンズなどの偏光度、偏光スペクトル、
透過率、色度特性などを自動で評価でき、リアルタイム表示も可能な
偏光特性測定システムです。

サンプルに合わせた治具対応やUV対応によるUV-A,UV-B測定など、
各種オプションやカスタム仕様に対応可能。

充実したソフトウェアにて、LEDモジュール、デバイスなどの開発・評価を
サポートします。

【特長】
■偏光スペクトルや色度特性などを自動で評価
■リアルタイム表示が可能
■各種オプションやカスタム仕様に対応可能
■LEDモジュール、デバイスなどの開発・評価をサポート

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社では、SS-OCTシステムやOEM製品にカスタム・オプションとして
使用可能な『プローブ』を取扱っております。

手に持ちサンプルに押し当てて測定する「ハンドヘルドタイプ」をはじめ、
測定位置を確認しながら測定できる「顕微鏡タイプ」など、
様々なプローブをラインアップしています。

【特長】
■ハンドヘルドタイプ
・手に持ちサンプルに押し当てて測定
・アタッチメントにより測定物までの距離を変え、3D測定も対応可能
■顕微鏡タイプ
・XYZステージにより高精度にサンプルの位置決めを行う
・測定位置を確認しながら測定できる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

本装置は８軸の自由度を持つステージで、鏡面光沢度、鏡面反射率、BRDFなどの測定が 全自動で容易に行うことが出来るように設計された装置です。

『UNIOPT Product Line-Up』は、光を使った計測機器の専門メーカー
ユニオプト株式会社の総合カタログです。

低価格で、コンパクトなSCレーザーを目指して開発している「acLucis」や、
独自の光学系で、複屈折量と主軸方位、オプションで旋光角の同時計測が可能な
「ABR」などの製品を掲載しております。

当社は、光学・機械設計からソフトウェア開発まで行い、お客様のご希望に合わせた
システムを提案・提供します。

【掲載内容】
■広帯域ファイバーレーザー
■複屈折光弾性
■脈理内部応力
■屈折率
■マルチビューレンズ
■カスタム

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

本システムは、PCに接続しデジタルマイクロスコープのアプリケーションにて静止画・動画撮影、計測可能なカメラです。
Cマウントカメラなのでアダプタにて顕微鏡に簡単に取り付けできます。

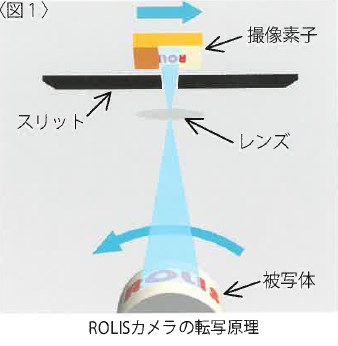

円筒面を2次元撮像素子(CCDカメラ)に転写撮像する装置「ROLIS」の
撮像原理をご紹介いたします。

外周撮像モデルは円筒面を左回転した場合、撮像素子面の画像は
レンズを介しているので右に流れます。

これに同期して、撮像素子を右に移動させることで、
円筒面を展開した画像を得ることができます。

その他に、ワーク回転タイプ・ミラー回転タイプの内周撮像モデルもあります。

【撮像原理】
■外周撮像モデル
■内周撮像モデル
・ワーク回転タイプ、ミラー回転タイプ

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『ESD-VF2M-U2』は、比較的長い閃光持続時間（50μsec～2msec）内に
高速コマ撮りするユニークな方式の照明装置です。

照明システムは、ドライブユニット「ESD-VF2M-U2」と
ランプハウス「SLA-153-U1」により構成されており、
撮影対象が繰り返し現象の場合はパルスジェネレータ「FG-310」を
併用することで撮影したいタイミングを直接眼で確かめながら
容易に設定が可能です。

【特長】
■ランプハウス1灯による発光（13.3W入力）あるいは4灯
　（1灯あたり2.2 W入力）による発光を選択可能
■発光を起動する同期信号には電圧信号とフォトカプラ入力が使用可能

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

■照射幅420mmと280mmの２種類の照射幅をラインナップ
■PWM調光を内蔵
■省エネで高照度
■レンズ位置を調整することで光の幅の変更が可能

高信頼・高品質のCW/ナノ秒パルス高出力FPレーザです。

CW/高出力ナノ秒パルス駆動で、幅広いセンサ用途に対応可能。
モニタPD搭載で簡便に光出力制御ができます。

長距離センシング可能な高出力ナノ秒パルス駆動においても
信頼性を保証しており、波長選別、1対1データ添付、少量出荷等の
様々なニーズに対応しています。

【特長】
■CW、高出力ナノ秒パルスで駆動可能
■単峰性のビーム形状により、ビーム整形が容易
■モニタPD搭載のTO56パッケージにより光出力制御が可能
■2種類のピン配置に対応（アノードコモン/カソードコモン）
■少量出荷から柔軟に対応（1対1データ付き）

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

樹脂基板に蒸着した金属薄膜をエッチングすることで、高精細のパターン形成を可能としたフィルムスケールになります（特許取得済み）。
主にエンコーダー用のスケールを中心とした、光学センサー部品としてご採用いただいております。
背景は透明・黒とご希望に合わせて作製可能で、両面テープで貼り付け可能な仕様にすることもできます。
また、厚さ0.06mmの貼り付け可能なスケールを開発いたしました。これにより、精度はそのままで、立体形状にパターンをつけることが可能となります。
「貼れるスケール」として、ぜひご検討の程よろしくお願いいたします。

※詳しくはPDFをダウンロードしていただくか、お問い合わせください。

『PX-08001-A』は、CGH(Computer Generated Hologram)を用いた
非接触型の精密自由曲面鏡の形状計測装置です。

CGH干渉計とハルトマン法の2つの原理を組み合わせることによって、
一般的な干渉計やシャックハルトマンセンサーでは不可能であった、
広い測定ダイナミックレンジ(0.01μm～100μm)での測定を実現。

例えば、大型光学素子の製造工程において徐々に面精度を詰めていく
場合において大きな威力を発揮します。

【仕様】
■方式：1.CGH干渉計方式、2.ハルトマン法
■測定波長：633nm
■射出ビーム径：φ50nm(0次光)
■測定ダイナミックレンジ：0.01μm〜100μm
■オプション：平面測定用CGH、曲面測定用CGH

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

当社では、モード変換モジュールをはじめとする光ファイバーテーパー
加工製品を取り扱っております。

φ2ｍｍ以下の光ファイバ（石英系）の先端をテーパー加工することができ、
先端の径は1μm以下まで可能となっております。
また、尖っているか、丸くなるか、凹凸、偏芯などテーパーの形状を制御
することが可能です。

さらに、本加工を施すことで、先端からの光の出入射状態が通常とは異なる
挙動を示し、それを利用してセンシングや機能性デバイスなどへの応用が
期待されます。

【特長】
■先端の径を1μｍ以下まで加工可能
■テーパー形状を制御
■センシングや機能性デバイスなどへの応用が期待できる

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

VC picoSmartは、アプリケーションに特化した、コスト効率の高いビジョンセンサを、超小型設計かつ短期間で開発するための、全く新しい可能性を切り開きます。
グローバルシャッター付きの1メガピクセルCMOSセンサーと、画像処理に必要なすべてのコンポーネントが、わずか22 mm x 23.5 mmのサイズのボードに搭載されています。FPGAモジュール、リアルタイムOS搭載のハイエンドFPUプロセッサー、メモリーを内蔵し、インターフェースボードとの接続が容易なFPCコネクターも装備しています。
VCRTオペレーティング・システムにより物体認識、位置制御、バーコード読み取り、ウェブのエッジやフィル・レベル・コントロールなどのリアルタイム画像処理タスクを可能にします。
VC picoSmartは、他のVC製品と同様に、長期的な供給が可能で、産業用に最適化されたOEMモジュールとしてすぐに利用できます。

どの用途においても塗膜の厚みの均一さは課題となりますが、薬液の粘度や
性質、基板の材質やサイズに合わせた仕様の『スピンコーター』と試料台を
用いなければ課題達成が難しくなり、効果的な結果を得られません。

ぜひ一度アクティブにご相談ください。
お客様のご要望をできる限り汲んだご提案をいたします。

【選ぶ際の注意点】
■どの用途においても塗膜の厚みの均一さは課題となる
■薬液の粘度や性質、基板の材質やサイズに合わせた仕様の製品と試料台を
　用いなければ課題達成が難しく、効果的な結果を得ることができなくなる

【採用事例】
一眼レフカメラレンズ/スマートフォンレンズ/
水泳用ゴーグル/シャーレへの成膜...etc

※詳細は資料請求して頂くかダウンロードからPDFデータをご覧ください。
