研究・実験分野において、フォトニクスデバイスや光ファイバーの高精度アライメントは、結合効率や測定結果の再現性に大きく影響します。特にSiPhウェーハやPICを用いた評価では、ナノメートル分解能での6自由度位置決めと、高速な探索動作が求められます。F-713コンパクト高速6自由度フォトニクスアライメントシステムは、Hexapodベースの6DoF制御と高速スキャン機能を組み合わせ、効率的な自動アライメントを実現します。マルチチャネル測定にも対応し、研究室環境での柔軟な実験構成が可能です。コンパクト設計のため、光学テーブル上での使用や既存実験系への統合にも適しています。

【活用シーン】
・SiPhウェーハおよびPICの光結合評価
・光ファイバーとフォトニックデバイスのアライメント実験
・シリコンフォトニクス研究
・光学系の微調整および最適化

【導入の効果】
・アライメント工程の高速化
・実験時間の短縮
・再現性の高い光学評価
・ナノレベルの高精度位置決め

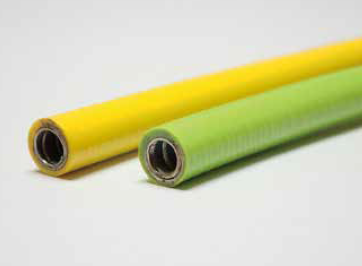

『レーザーファイバーケーシング』は、防水・防油構造でケーシング
チューブに軟質ハードPVCを被覆したタイプです。

ケーシング+PVCより硬く、曲げ半径も大きくなり、レーザーファイバーの
保護に好適。

「KSV-5N」の黄色・緑色は常時在庫品です。

【特長】
■防水・防油構造
■ケーシングチューブに軟質ハードPVCを被覆したタイプ
■ケーシング+PVCより硬く、曲げ半径も大きくなる
■レーザーファイバーの保護に好適
■「KSV-5N」の黄色・緑色は常時在庫品

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

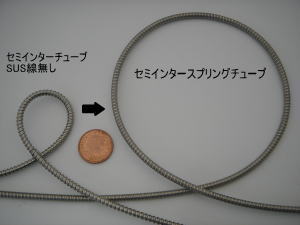

セミインターチューブの谷部分にステンレス線を入れ曲げ半径を大きくする。線径・線材を変更することにより任意の曲げ半径を作ることも可能。柔軟性に富み、繰り返し曲げに良く耐える。ステンレス線を二重にすることにより外径寸法の安定・しなやかさに効果を発揮する。剛性が高く伸縮が無いためレーザー加工機の光ファイバー保護や中空光ファイバーの保護に最適です。

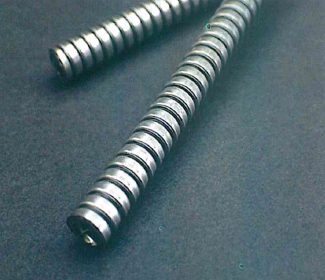

『SABRタイプ』は、曲げ半径大タイプのセミインターチューブです。

セミインターチューブの特性である、柔軟性・噛み合わせの強固さ
（側圧・捻じれ・引っ張り強さ）などを残しつつ、曲げ半径を任意に
設定出来る為、レーザーファイバーなどの保護などに好適。

長尺品での製作も対応可能です。詳しくはお問い合わせ下さい。

【特長】
■曲げ半径を任意に設定出来る
■レーザーファイバーなどの保護などに好適
■長尺品での製作も対応可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

極限まで高められたマイクログラインダー技術によって加工される弊社のV溝基板と独自の組立技術による高いコアピッチ精度を実現したファイバーアレイはそのパフォーマンスの高さから多くのお客様にご支持を頂いております。

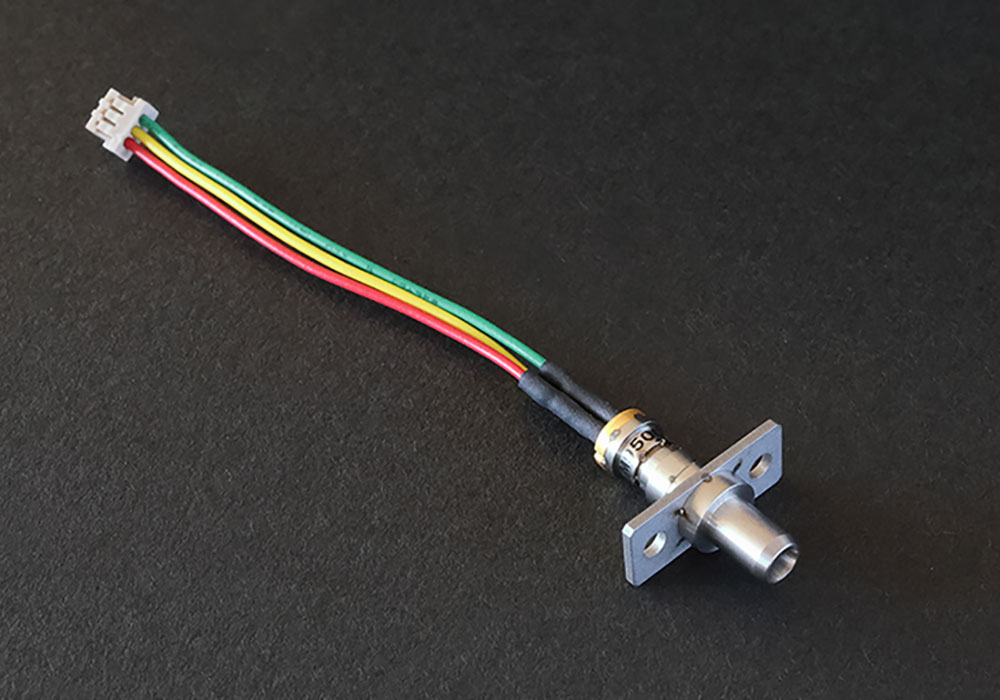

『TODET-LRCFW-03650』は、赤色レーザーを用いた光モジュール、
TODETシリーズです。

光ファイバの通光チェック、ライトガイド、光センサー光源などの
用途に使用できます。

お客様のニーズに合わせカスタマイズが可能ですので、
お気軽にお問合せください。

【特長】
■製品内部に径2.5mmフェルールが装備
■光ファイバとのフィジカルコンタクトにより効率よく光ファイバに入射
■モニターPDを実装しており安定した光出力が得られる
■入射光(赤色)は光ファイバーを通り5Km先でも視覚確認が可能
■殆どの光コネクター(SC,FC,ST)との接続が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

低コストで導波路調芯からＵＶ固定まで出来るシステムです。
ファイバーアレイと導波路の接触距離の測定、接触面の角度合わせなども自動で行なう調芯装置です。

自動調芯のアルゴリズムなどは　お客様が自由に変更や追加が出来でき、セーブしたプログラムを呼び出し　スタートすることで複数のサンプルにも対応できます。

弊社製モーションコントロールソフト”Cockpit”(特許取得)により、光デバイスと光ファイバーが最大輝度で接続する位置に高速で調芯を行い接続します。

【特長】
■"Cockpit"はお客様自身でカスタマイズ可能
■用途、光デバイスの種類や品質等の様々な状況に調芯環境を構築
■ステージ本体の変化温度に対する膨張率を最小限に

※詳しくは資料をご覧ください。お問い合わせもお気軽にどうぞ。

当社では、コネクタの取付けを含め、アレイ端面への特殊加工や、
開発・試験製品にも対応しております。

光ファイバアレイにおいて重要な断線検査では、光学顕微鏡と
独自に編み出した反射による通光検査を取り入れた二重検査で
検出困難なファイバ断線も見逃しません。
厳正な二重検査の実施により、妥協の無い高品質の光部品を提供します。

【製品例】
■光ファイバコネクタ
■光ファイバアレイ　など

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

適用コネクタ種類：FC、SC、ST、LC、MU、FC / APC、SC / APC、ST / APC、LC / APC。
適用フェルール種類：Φ2.5フェルール/ APC、Φ1.25フェルール/ APC、MTRJ、MPO、E2000 SHUNER、E2000 R＆M、MPO/ APC。

各種類のコネクタ／フェルールで色んな角度によって、ポリッシングに使う研磨治具は非常に多くになっているため、まずお気軽に弊社までお問い合わせください。

『シリコーンスパイラルチューブ』は、超柔軟性に富み、耐熱、耐屈曲性に
優れたシリコーンゴム製のスパイラルチューブです。

側圧に弱い光ファイバーに、負担をかけることなく保護・結束が可能。

スパイラルチューブを短く切断して、光ファイバーを配線作業中に
束ねる用途や、光コネクター付け根部分の保護にも使用できます。

柔軟なため、外径寸法よりも大きい径の光ファイバーを結束できます。

【特長】
■超柔軟性
■優れた耐熱、耐屈曲性
■側圧を嫌うケーブルやチューブに負担をかけない
■外径寸法よりも大きい径の光ファイバーを結束できる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ケーシングチューブの谷部分にステンレス線を入れ曲げ半径を大きくする。線径・線材を変更することにより任意の曲げ半径を作ることも可能。超軽量・強固型のチタン製も製作可能（但し、線材はステンレスとなります)。柔軟性に富み、繰り返し曲げに良く耐える。ステンレス線を二重にすることにより外径寸法の安定・しなやかさに効果を発揮する。伸縮が無いため光ファイバーの保護、特に石英系光ファイバーや中空光ファイバーの保護に最適です。

ステンレス製のフレキシブルチューブで、柔軟性に富み、かつ一定の曲げ半径以上に曲がらず(光ファイバの許容曲げ半径をコントロールできるチューブ）引っ張っても伸びず、側圧・引張荷重に非常に強い。この特徴を生かし、引張荷重・衝撃・熱・溶接火花・繰り返し曲げ、側圧等に弱い光ファイバやセンサコードなどを断線から確実に守ります。また、写真の様にセンサヘッドに対しヘッドコネクタとファイバプロテクタの組み合わせで完全に保護できるため、今まで使用できなかった移動部・可動部などにもセンサの用途を拡大できます。チューブには構造の違いにより多くの種類があり、それぞれに特徴があり用途も様々であります。

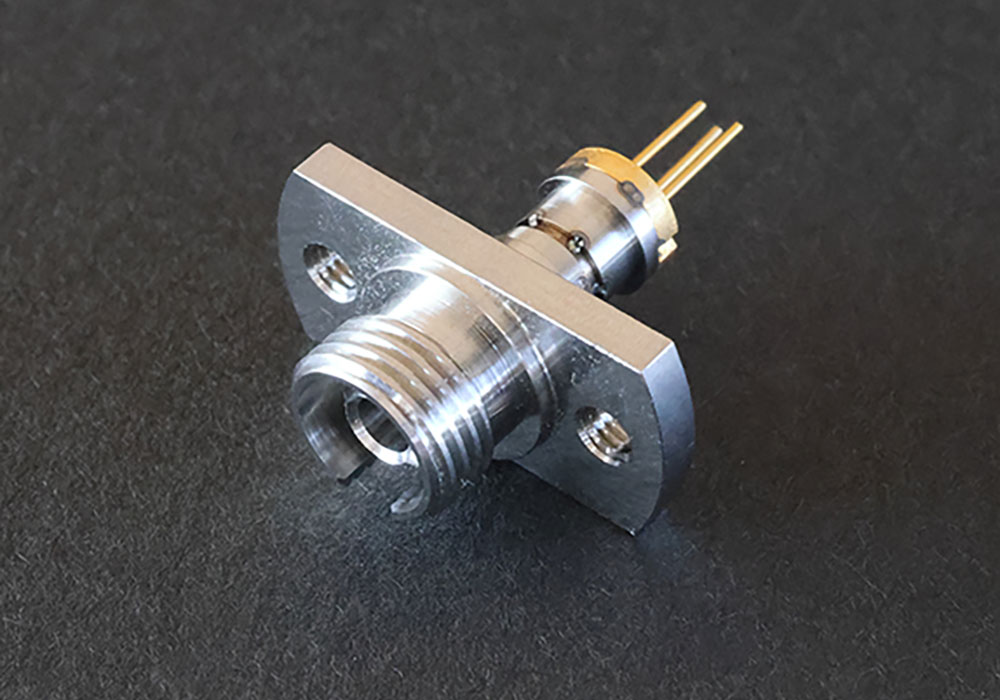

『ODM TODET variety』は、赤色レーザーを用いた光モジュール、
TODETシリーズです。

構造は各種光コネクタとコンタクトが出来、5Km先の
光ファイバ端面で視認可能。

お客様のニーズに合わせカスタマイズが可能ですので、
お気軽にお問合せください。

【特長】
■製品内部に径2.5mmフェルールが装備
■光ファイバとのフィジカルコンタクトにより効率よく光ファイバに入射
■モニターPDを実装しており安定した光出力が得られる
■入射光(赤色)は光ファイバーを通り5Km先でも視覚確認が可能
■殆どの光コネクター(SC,FC,ST)との接続が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

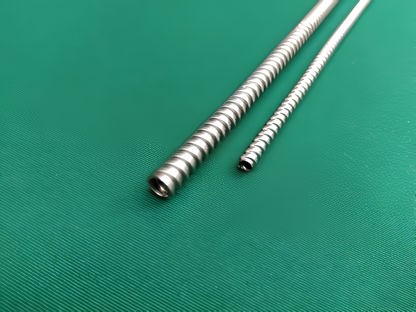

ケーシングチューブ軽量タイプ『KSLW』は、軽量化が求められる昨今の
ニーズにこたえて開発した製品です。

通常のPVC被覆に加え、ポリエチレン被覆にも対応可能。従来製品からの
軽量化を実現しました。

航空産業や宇宙開発、自動車・EV、医療・理化学といった分野に好適です。

【特長】
■防水性：被覆により防水タイプとしても使用可能
■SDGs貢献：輸送コスト削減、燃費向上に寄与
■多用途：医療、ロボット、航空宇宙分野に好適
■最小ロット：100m～

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
