光半導体・電子デバイスにおける曲面ディスプレイの実現とは?

光半導体や電子デバイスを用いて、平面ではなく曲面形状を持つディスプレイを実現すること。これにより、没入感の高い映像体験や、従来の平面ディスプレイでは不可能だったデザイン性の高い製品への応用が期待される。

​各社の製品

絞り込み条件:

▼チェックした製品のカタログをダウンロード

​一度にダウンロードできるカタログは20件までです。

当社では、お客様のご要望に合わせたライトガイドの提案・設計から試作、
金型設計・製造、射出成形・検査までの生産プロセスまでを一貫して
行っているため、短納期で高品質な製品の提供が可能です。

当社グループは、日本以外でも、ドイツに光学設計のエンジニアチーム、
エストニアに光学製品の生産工場を持っており、欧州自動車メーカーに
対しても内装照明の設計・生産を行っています。

これらグループ全体の総合力により、先進デザイン・技術も取り入れた
アンビエント照明のノウハウを活かした幅広い製品を提供いたします。

【実績・特長】
■光学シミュレーション設計の豊富な実績とノウハウ
■PC(ポリカーボネート)やPMMA(アクリル)などの透明樹脂専門の射出成形工場
■700mmを越える、細長いライン状に光る長尺ライトガイド
■スイッチなどのバックライト用ライトガイド
■AUXポートやUSBポート部照明の円形・矩形ライトガイド

※詳しくは外部リンクページをご覧いただくか、お気軽にお問い合わせ下さい。

ライトガイド・導光レンズ

当製品は、希釈性、基材(PET、PMMA、PC、金属、ガラス等)への密着性が高く、
"無溶剤系あるいは水系UV硬化樹脂の反応性希釈剤"に適しています。

光学フィルムの粘・接着剤の密着性向上が期待でき、酸性成分を含有しない
ため、"酸フリータイプの粘・接着剤(金属腐食抑制)"の原料としても好適。

また、UV硬化性が高い材料であり、インキの粘度調整幅が広く、優れた
顔料分散性を示すため"UVインクジェットインキ"の原料としても適切です。

【ラインアップ(一部)】
<低粘度なノニオン系モノマー>
■ACMO(アクリロイルモルフォリン)
■DMAA(N,N-ジメチルアクリルアミド)
■DEAA(N,N-ジエチルアクリルアミド)

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

機能性モノマー『Kohshylmer(コーシルマー)』

従来の反射防止膜に帯電防止機能を膜に付加することを実現させ、かつ可視領域で広帯域、低反射化をした反射防止膜を実現しました。

【特徴】
○ガラス、オレフィン系樹脂への成膜が可能で、防汚機能を付加することもできる

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

反射防止膜 「帯電防止広帯域反射防止膜」

『LSL-10』は、固体UVパルスレーザでラインビームを形成しワーク上の
基板をステージで動かし、全面にLLOプロセスを行うための実験装置です。

LLOはガラスやサファイアなどレーザ光を透過する基板を用いて
レーザ照射により瞬間的に界面の剥離が可能です。

当装置は、小型・低価格でキャスターによる移動が可能。
クラス4の安全対策を実現しています。

【特長】
■小型・低価格(キャスターにより移動可能)
■AC100V電源のみで使用できる
■クラス4の安全対策(光路/摺動部遮蔽・インターロック)

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

実験用固体UVレーザLLO装置『LSL-10』※デモ機貸出

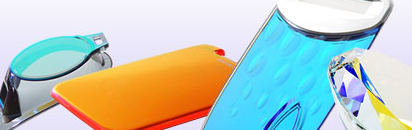

真空蒸着とは成膜技術の一つで、高真空中で蒸着材料を加熱し気化させ、
気体分子となった蒸着材料が基板に衝突、付着して
蒸着薄膜が形成される技術です。

沸騰して蒸発する水蒸気の上に板を持ってきた時に
蒸発した水が付着するのと同じ原理です。

誘電体、金属等の蒸着物質を、屈折率・厚み。層数等の組み合わせを変えて成膜し、光(紫外光・可視光・赤外光)を透過・反射・吸収させることが可能です。

【特長】
■ガラス、プラスチック、フィルム、金属等に成膜可能
■蒸着材料としては、金属酸化物(ZrO2、Al2O3、TiO2、SiO2等)金属(Al、Cr、Ti、Sn 、Au、Ag等)
■連続式真空蒸着装置を使用し高品質、生産性向上
■高真空で成膜することで蒸着膜の密着性や膜質が向上

※詳しくはPDFをダウンロード頂くか、お気軽にお問い合わせ下さい。

成膜技術『真空蒸着』

株式会社クヌギザは、反射率の高い銀鏡(銀引き鏡)を製造している会社
です。

化粧用カガミの製鏡から切断・加工・各種雑貨ミラー製品まで一貫体制で
対応し、高品質・高性能で高い納入実績を誇っています。

また、少ロット・短納期・低コストのオーダーも迅速に対応いたしますので、
ご要望の際はお気軽にお問い合わせください。

【営業品目】
■化粧用鏡、各種一般鏡、薄型鏡の製造販売

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせください。

株式会社クヌギザ 事業紹介

露光装置やプロジェクタでは、フライアイレンズを使った光学系を用いることで照度ムラが打ち消され、照射面で周辺部まで均一で明るい照度分布が得られます。
液晶パネル露光装置、半導体露光装置などで利用されています。

ジャパンセルでは、単レンズの制作から、レンズ接合・蒸着加工まで一貫した自社製造を行っています。


◆詳細は資料請求またはダウンロードからお問い合わせください◆

フライアイレンズ

『WOWLight~HoCODA~』は、透明導光板上にフルカラー3Dホログラム
「WOWGRAM」を表示できる照明技術です。

独自開発したホログラフィック偏向光学素子アレイ(HoCODA)とLEDアレイとを
対向して導光板に近接配置させることにより、端部加工などを行わずに
コンパクトに理想的な照明光を導光させることが可能。

これにより、透明なガラスやアクリルなどに、普段はその透明度を邪魔せず、
必要なときにだけ、空中に浮かび上がるフルカラー立体像や動く画像を
表示することができるようになります。

【活用例】
■車載用計器表示パネルの前面保護ガラスに、非常時にだけ警告を表示
■リアウィンドウに後続車両への情報を表示
■建物や車両等のガラスに広告・看板を表示
■アミューズメント機器・ゲーム機器・家電の表示パネルを装飾

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

照明技術『WOWLight~HoCODA~』

株式会社トキワプラスでは、製品企画から金型設計~成形量産まで一貫した体制をとりコストを圧縮しております。
汎用樹脂からエンプラまで幅広い材質を取り扱い、30t~650tクラスまで対応可能です。

【過去成形事例】
■アクリルの肉厚成形
■100tクラス
■約20φ

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

アクリルの厚肉成形事例『LEDレンズ』

簡単に高速でデータ収集と評価が行える
2次元フーリエ変換式光学ゴニオメーター

■□■特徴■□■

■各種ディスプレイやフィルムの測定点について放射角±88°、
  アジマス360°の輝度・色度をワンショットで測定し、
 その視野角特性の評価を行うことができる
■機械式な移動やトラバースを必要としないため、
  簡単に高速でデータ収集と評価が可能
■LCD PDP OLED等、各種ディスプレイについての視野角特性の測定、
  解析評価や、フィルム、偏光板、ガラス等のBRDF/BTDF 測定評価に
 使用できる

■詳細については、カタログダウンロードもしくはお問い合わせ下さい。

2次元フーリエ変換式光学ゴニオメーター  Ezcontrast

当社では、国内外の直営工場にて時計用カバーガラスなどの外装部品、
多種多様な光学基盤ガラスを加工・製造をしております。

外装部品には化学強化処理を施した強化ガラスとして、
各種材料をご用意いたします。

ご要望の際はお気軽にお問い合わせください。

【保有技術】
■光学硝子高平坦度仕上げ加工
■化学強化
■硝子印刷

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

ガラス加工サービス

虹色の装飾効果を持たせることができます。

大阪真空化学 レインボー

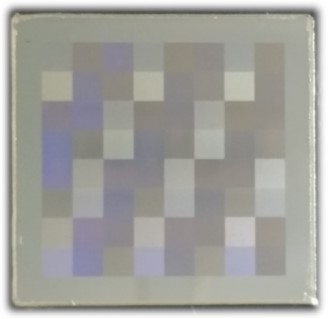

リプス・ワークスでは、フェムト秒レーザ加工によるLIPSS(ナノ周期構造)の方向性を自由にコントロールすることに成功いたしました。
選択的にナノ周期構造の方向性を変える事で、隣同士発光色の違うパターンを形成することが可能です。

この技術の完成によって、それぞれ方向の違うナノ周期構造を自在に付与することが可能になりました。
写真のように、いろいろな発光がみられます。

ナノ周期構造は、一定方向からの光の当たり具合によってその光に含まれる波長成分をそのまま反射します。
微細な構造の反射を活用し、加飾性を実現できる加工のご提案です。

ナノ周期構造(LIPSS)による異方性構造色の実現

バンブートライ株式会社は縦型射出成形機を中心とした異材質インサートによる複合成形を得意としています。文字・レンズ等の複合成形品は、予めレンズに文字や模様を印刷したもののインサート成形を行います。また、先にレンズをインサート成形し、後工程で印刷を行うことも可能です。金型の精密な合せとアイデアの要求に対応できることから、金型の供給と製品の供給を行なう事ができます。
詳しくはお問い合わせ、またはカタログをご覧ください。

得意&特異技術 文字・レンズ等の複合成形品

『黒色膜』は、スパッタリングによる光学薄膜で成膜されている黒色の
反射防止膜です。

金属膜を使用せず、誘電体膜を使用した干渉膜で構成されているので
反射率を抑えた黒色が表現することが可能。誘電率の観点からタッチパネルの
装飾として使用することができます。

さらにナノレベルの膜厚さのためオフセット印刷方式よりも10分の1の厚さを
制御することが可能です。

【特長】
■光学膜での開発が困難と言われた黒色膜を開発
■金属膜を使わず誘電体膜で構成
■反射率を抑えタッチパネルにも使用可能
■印刷膜よりも1/10の厚みで制御可能
■基板:各種フィルム・各種プラスチック・各種ガラス

※詳しくは関連リンクページをご覧いただくか、お気軽にお問い合わせ下さい。

【光学膜】黒色膜(黒色コーティング)

当社が取り扱う『カラーハーフミラー』についてご紹介します。

ハーフミラーは特定の波長の反射と透過の比率を1:1にしたもので
マジックミラーとも呼ばれ、片面(明るい方)からは鏡に見え、片面
(暗い方)からは明るい方が透けてみえるという性能を持ちます。

ビームスプリッタは希望の透過光と反射光の比率を4:6、7:3というように
自由な比率に分割し、反射特性と透過特性を合わせ持つ光学膜です。

可視光内の波長の反射率(透過率)を各色彩が強調されるように波形を
光学膜で強調することでカラフルなハーフミラーを作ることができます。

【特長】
■シルバーのハーフミラーにとどまらず、波長ごとに反射、透過比率を
 自由に分割
■カラフルなミラーを成膜
■基板:各種ガラス・PET・アクリル・ポリカーボネート・その他樹脂

※詳しくは関連リンクページをご覧いただくか、お気軽にお問い合わせ下さい。

【光学膜】カラーハーフミラー

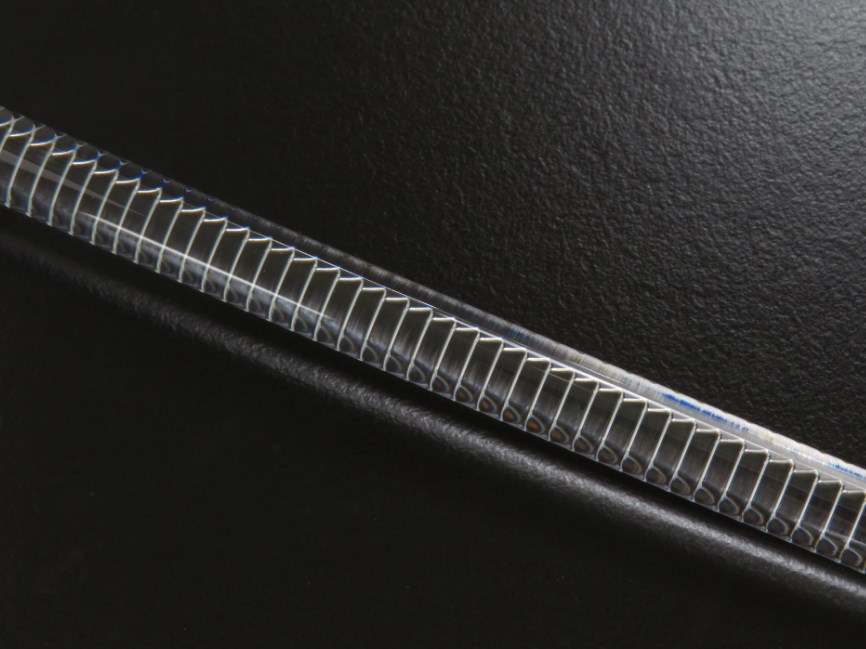

PMMA(アクリル)試作事例を写真でご紹介いたします。

当製品の様な小径刃物での加工は、加工技術を求められます。
当社では、豊富な経験から好適な加工方法で加工しております。

形状確認をしたいが、外観モックとしても使いたいので、アクリルの透明が
欲しい。などのご要望にも対応いたします。詳しくは、お問い合わせください。

【事例】
■サイズ:φ7×L120
■刃物:0.2Rボールエンドミル

※詳しくは外部リンクページをご覧いただくか、お気軽にお問い合わせ下さい。

【PMMA試作事例】導光レンズ

お探しの製品は見つかりませんでした。

1 / 1

光半導体・電子デバイスにおける曲面ディスプレイの実現

光半導体・電子デバイスにおける曲面ディスプレイの実現とは?

光半導体や電子デバイスを用いて、平面ではなく曲面形状を持つディスプレイを実現すること。これにより、没入感の高い映像体験や、従来の平面ディスプレイでは不可能だったデザイン性の高い製品への応用が期待される。

課題

基板の柔軟性不足

従来のガラス基板は硬く、曲げ加工に耐えられないため、デバイスの破損リスクが高い。

配線層の応力集中

曲げによる配線層への応力集中が、断線や性能低下を引き起こす可能性がある。

光学特性の均一性維持

曲面化により、画素ごとの光の出射角度が変化し、色むらや輝度ムラが生じやすい。

製造プロセスの複雑化

曲面形状に対応した製造装置や工程が必要となり、コスト増加や歩留まり低下の要因となる。

​対策

フレキシブル基板材料の開発

ポリイミドやPETなどの高分子材料、あるいは薄膜金属箔など、柔軟性に優れた基板材料を採用する。

応力緩和構造の設計

配線層に蛇腹構造や波形構造を導入し、曲げによる応力を分散・吸収させる設計を行う。

光学補償層の導入

曲面形状に合わせた光学特性を持つ補償層を積層し、均一な表示品質を確保する。

ロール・ツー・ロール製造技術の適用

連続的に基板を搬送しながら製造するロール・ツー・ロール方式を導入し、生産効率とコスト競争力を向上させる。

​対策に役立つ製品例

高分子フィルム基板

柔軟性と耐久性に優れ、曲げ加工時の破損リスクを低減し、デバイスのフレキシブル化を可能にする。

伸縮性配線材料

曲げや伸縮に追従する特殊な金属や導電性ポリマーを使用し、配線断線を防ぎ、信頼性を向上させる。

広視野角光学フィルム

どの角度から見ても色むらや輝度ムラを抑え、曲面ディスプレイでも鮮明で均一な映像表示を実現する。

薄膜トランジスタ(TFT)形成技術

低温プロセスで形成可能なTFT技術を用いることで、柔軟な基板上での高精細な画像表示を可能にする。
