ファイバー結合効率の解析とは？課題と対策・製品を解説

光学部品業界では、正確で要求の厳しい位置決めが品質を左右する重要な要素です。当社のH-815産業用ヘキサポッドは、高精度な位置決めを実現し、製品の品質向上に貢献します。

【活用シーン】
・フォトニクスにおける要求の厳しいアライメントプロセスに対応
・レンズやその他の光学部品などの極めて小さな部品のアライメント

【導入の効果】
・複雑な製造・計測プロセスの生産性を向上
・小さな部品のアライメント
・高負荷サイクルに対応した長寿命設計

光学業界では、光ファイバーやレーザーなどの精密な調整が求められます。特に、微細な位置調整は、システムの性能を左右する重要な要素です。従来の調整方法では、調整に時間がかかったり、精度の限界がありました。P-841は、サブナノメートルの分解能とµs応答により、これらの課題を解決します。

【活用シーン】
・ファイバ・光学素子のアライメント
・レーザー波長チューニング

【導入の効果】
・高精度な位置決めによるシステム性能の向上
・調整時間の短縮
・実験の効率化

光学業界のアライメント工程では、レンズやミラーなどの光学部品を超精密に位置決めすることが求められます。特に、光軸のずれは、システムの性能を大きく左右するため、高精度な位置決めが不可欠です。従来の摩擦を利用したステージでは、微小な動きの際に摩擦の影響を受け、正確な位置決めが困難でした。PIglide A-121は、摩擦やバックラッシュを排除し、ナノメートル単位の精度で位置決めを実現することで、光学アライメントの課題を解決します。

【活用シーン】
・光学レンズのアライメント
・ファイバーアライメント
・光ファイバーデバイスの製造

【導入の効果】
・高精度なアライメントによる光学性能の向上
・歩留まりの向上
・生産性の向上

レーザー加工業界では、高精度な位置決めと安定した動作が求められます。特に、微細加工や精密なパターン形成においては、位置ずれや振動が加工精度に大きく影響します。ダイレクトドライブ高精度回転ステージ V-62xシリーズは、1µm未満の偏心と平坦度により、レーザー加工の精度向上に貢献します。

【活用シーン】
・角度依存の微細パターン加工
・光学部品・精密部品の試作加工
・レーザー加工プロセス開発・条件検証

【導入の効果】
・加工精度・加工品質の向上
・微細加工の再現性向上
・加工プロセスの信頼性向上

『LAMBDA10』は1台のコントローラで複数台のフィルタホイールと
メカニカル シャッタを自動制御し、マルチカラー、タイムラプス、
レシオイメージングに対応出来ます。

波長切替時間は30msec(4ポジションホイール)。

フィルタホイールは、各顕微鏡の励起と蛍光側に取付け可能な
アダプターを用意しております。

【特長】
■波長切替時間は30msec(4ポジションホイール)
■最大3台フィルタ ホイールと2台シャッタの制御
■フィルタサイズは25mm、32mm、50mm
■7段階スピード調整

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

　FFP1003は、半導体レーザ・LED・光ファイバなどからの出射光ビームの拡がり角度分布を測定するシステムです。検出器としてPDを用いることにより、短波長帯・長波長帯を問わず、高感度・高ダイナミックレンジな計測を実現しています。ニ軸スキャン方式の採用により、Xプロファイル・XYプロファイルだけでなく、三次元プロファイルの計測まで可能としています。高精度に調整されたスキャン・回転光学系を外部PCで制御することにより、簡単に高精度なFFP計測が可能です。

■特長
●Xプロファイル、XYプロファイル、三次元プロファイル計測
●短波長帯、長波長帯のLD・LEDおよびファイバに対応
●マイクロW以下の微小光量で計測可能
●強度軸ダイナミックレンジ＞40dB
●スキャン角度範囲：±60°および回転角度範囲：180°

FIMMWAVEは、導波路構造用の堅牢で完全なベクトルモードソルバーをもち、多数の補完的なアルゴリズムを採用することで、
任意の材料と柔軟性の高い導波路CADツールにより多種多様な導波路を解くことができます。
また、伝搬モジュール「FIMMPROP」を用いて、2D / 3D構造における伝搬をモデル化することが可能です。

・　低屈折率高分子導波路、高屈折率シリコン（SOI）およびGaAs / AlGaAs 導波路
・　シングルモードおよびマルチモード光ファイバー、フォトニック結晶ファイバー（PCF）
・　エッチング（リブ、リッジ）、拡散、埋没などの一般的な各形状
・　スロット導波路、スランテッドウォール、グレーデッド構造
・　プラズモン導波管、マイクロ波導波管
・　光活性導波路、光磁気導波路

FIMMWAVEには、様々な構造に最適化された、豊富な補完的ソルバーが含まれています。
・　半解析的手法：屈折率の強い変動や薄い層などの問題に効率的に取り組むことができます。
・　有限要素法（FEM）や有限差分法（FDM）のような数値的手法で、任意の問題に対してロバストな解を提供します。

ファイバーからの出射光がコリメート光（平行光）の光部品です
用途に合わせて3種類をご用意しています

【特徴】
○標準ファイバーコリメータ
　光ファイバー用フェルール（規格品）に非球面レンズを組み込むことで
　従来のＦＣコネクタを利用したコリメータ
　空間伝幡光のファイバーへの導入も簡便に実現可能
○大口径ファイバーコリメータ
　標準ファイバーコリメータより大きなレンズを用いることで
　集光力を高めた製品。受光光学系に簡便なコリメータ
○高コリメートファイバーコリメータ
　非常に高いコリメート性を保持
　出射光学系に簡便なコリメータ

●その他機能や詳細については、カタログダウンロード下さい。

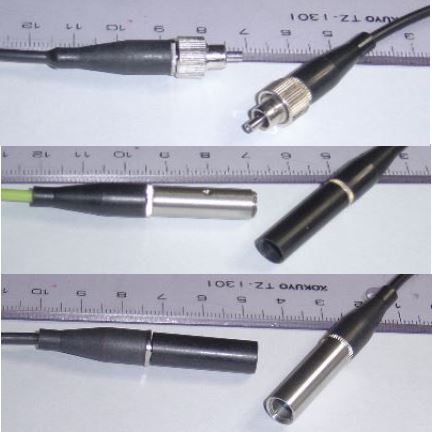

『ファイバーコリメーター HV-FC』は、ファイバーからの出射光が
コリメート光（平行光）である光部品です。

「標準ファイバーコリメータ」「大口径ファイバーコリメータ」「高
コリメートファイバーコリメータ」の3種類をラインアップ。

用途に合わせてお選びください。

【特長】
■ファイバーからの出射光がコリメート光（平行光）である
■用途に合わせて3種類をラインアップ

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

『ファイバーカプラー』は2本の異種ファイバーを接続する専用光学機器です。

マイクロメータ付きによる調整機構の為、光軸調整時は調整値の履歴を
残すこともでき、再現も可能なほか、専用治具により光軸調整済みにて出荷し、
現地ではファイバー挿入によるプラグアンドプレイにて使用できます。

高価なフィーディングファイバー破損対策や、レイアウト変更時もカプラ後の
装置側を動かすのみといった導入メリットがあります。

【特長】
■光軸調整用マイクロメーター付き
■光軸調整済みで出荷
■反射光への対策やロボット等でファイバーを振り回すような使い方での破損対策
■加工ヘッドを含めたカプラ後の光学系を既設のまま使用可能
■レイアウト変更時もカプラ後の装置側を動かすのみ
■プロセスファイバーの延長等によりレーザから離れた場所へも簡単に設置可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

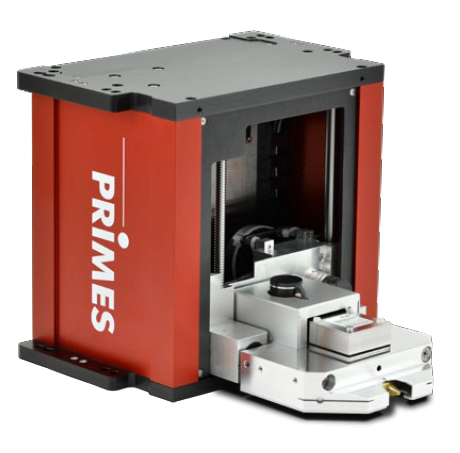

『フォーカスモニタ FM+』は国内外で広く採用されているFMシリーズの「＋世代」ビームプロファイラの最新鋭機。
減衰なしで集光点直接測定、自動のコースティック測定などの従来機能に加え、合成石英測定チップを採用したHPDタイプは独自の追加機能　FS³ (フューズドシリカセンサーシステム)をラインナップし、最大入力パワー密度は50MW/㎠

【特長】
■マルチkWのグリーンレーザやブルーレーザも測定可能
■コースティック測定（Z軸：120mm）
■取り付け簡単な回転チップチップと検出器を交換するだけでさまざまな波長で測定可能
■イーサネット採用でデータ転送速度向上
■データ管理ビットの増加、機能向上
■レーザ解析ソフトウェア(LDS)による操作性向上及び簡易化

【仕様】
■波長：FM+: 400-12,000nm FM+HPD: 515nm-545nm & 1,000nm-1,100nm
■ビーム径：FM+:100-5,000μm, FM+HPD:100-1,200μm


※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

当社では、高ピークパルスレーザで使用可能な光ファイバコリメータを
取り扱っております。

光路中に接着剤を使用しない独自構造で、小型軽量です。
また、パルス光に対応可能です。

【光学特性】
■損失：≦ 0.5dB @ 1064 nm
■ピーク光パワー：≦ 100 kW for 25/250 DCF
■ビーム径：Φ 0.3～1.5 mm
■軸角度：≦ 0.5 deg

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
