2つの光の周波数を僅かにシフトさせ、2つの周波数差を安定に抑える
ヘテロダイン計測に最適な周波数シフタ

【構成】
2台のＡＯＭ（音響光学変調器）とそのドライバから構成されます
光周波数（f0；HeNeレーザの場合474THz）の入射光を
2本に分岐し、各々光周波数を、f0+f1（約80MHz）,f0+f2、にシフトします
シフト量はほんの僅か（f1/f0〜0.0000002）ですが、この僅かなシフトが
電子回路による処理を可能にし、光ヘテロダイン計測を実現しています
周波数シフタの周波数の安定性は、２つのAOMに高周波電力を供給する
２台のドライバの発振周波数を同期させることで実現しています
独立のドライバでは実現できない周波数安定度を得ています

●その他機能や詳細については、カタログダウンロード下さい。

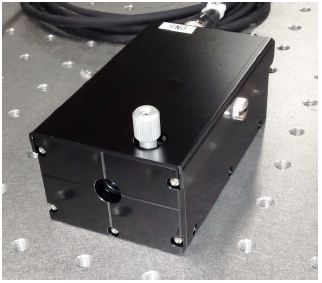

『THz分光用バランスドフォトディテクタ』は、THz分光において
電気光学検出を行うために適した光学素子を内蔵した、ワンパッケージの
バランスドフォトディテクタです。

非線形光学結晶を透過したプローブ光に光位相バイアスを加えるための
回転偏光子ホルダ付λ/4波長板と直交する二つの偏光成分に分ける
ウォラストンプリズムが内蔵されています。

また、ウォラストンプリズムの位置は半固定になっており、
調整が可能なので微妙な波長の変更にも対応します。

【特長】
■λ/4波長板とウォラストンプリズムを内蔵しているので外付け光学部品の必要無し
　（内蔵光学部品無しのものも対応可）
■800nmと1.56μmの二波長から選択が可能
■トランスインピーダンスゲイン固定：80dB

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

一般的な密封式（二重接続）導入端子、光ファイバーケーブル及び接続アダプターのほかに、真空内接続が不要となる、オリジナルの導入端子・ケーブル一体型およびアダプター一体型導入端子があります。

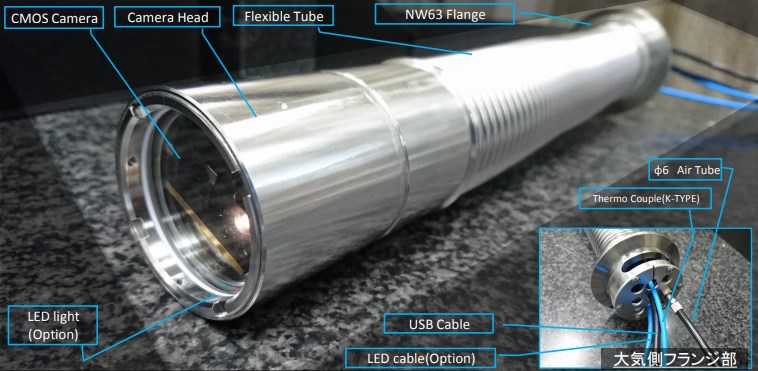

『バキュームアイ 空冷仕様』は、空冷使用が可能な高真空用CMOS
カメラです。

オートフォーカス機能を搭載。
高真空タイプ(10＾-5Pa相当)で、使用温度は-5～80℃です。

オプションで、LED照明機能や全長変更、防着・保護ガラス・アタッチメント
などが可能です。

【特長】
■使用温度-5～80℃
■オートフォーカス機能を搭載
■オプションで、LED照明機能や全長変更、防着、保護ガラス、
　アタッチメントなどが可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ビームシャッター機構は、駆動系に電磁弁制御式のエアシリンダーが装備されており、応答速度の素早い遮断動作・開放動作が可能です。
本製品は、ルビジウム(Rb)やナトリウム(Na)などの原子線ビームを、遮蔽及び開放するシャッター等にて使用されます。

【仕様】
○シャッター動作スピード　30～800mm/s
○シャッター動作ストローク　0～20mm
○取付けフランジ　ICF-70（スルーホール）
○ベーキング温度　200℃（エアシリンダー、電磁弁部除く）
○シャッター動作方向　全方位対応

詳しくはお問い合わせ、またはカタログをダウンロードしてください。
