X線イメージングとは？課題と対策・製品を解説

光学機器業界では、レンズやミラーなどの精密な調整が、製品の性能を左右する重要な要素です。特に、微細な位置調整が求められる場面では、精度の高いステージングシステムが不可欠です。調整の精度が低いと、光学系の性能が低下し、最終的な製品の品質に悪影響を及ぼす可能性があります。A-143 PIglideは、ナノメートルレベルの精度で位置決めを行い、光学機器の調整作業を効率化します。

【活用シーン】
・光学レンズの位置調整
・精密測定器のキャリブレーション
・光ファイバーアライメント

【導入の効果】
・高精度な調整作業の実現
・作業時間の短縮
・製品品質の向上

レーザー加工業界では、高精度な位置決めと安定した動作が求められます。特に、微細加工や精密なパターン形成においては、位置ずれや振動が加工精度に大きく影響します。ダイレクトドライブ高精度回転ステージ V-62xシリーズは、1µm未満の偏心と平坦度により、レーザー加工の精度向上に貢献します。

【活用シーン】
・角度依存の微細パターン加工
・光学部品・精密部品の試作加工
・レーザー加工プロセス開発・条件検証

【導入の効果】
・加工精度・加工品質の向上
・微細加工の再現性向上
・加工プロセスの信頼性向上

『FI-01/Fl-02』は、優れた赤外線透過特性を持つガラスを用いており、
明るく鮮明な赤外線画像を得ることができる遠赤外線透過ガラスレンズです。

「FI-01」は、優れたアサ—マル性を有し、「Fl-02」は、波長20μmまでの
赤外線透過が可能です。

監視カメラをはじめ、サーモグラフィやナイトビジョンカメラ（車載）、
ガスセンサにご使用いただけます。

【特長】
■プレス成型が可能
■有害物質を含まないグリーンガラス
■優れた赤外線透過特性を持つガラスを使用
■明るく鮮明な赤外線画像を得ることができる
■監視カメラやサーモグラフィなどに使用可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

Crytur（クリチュール）社製シンチレーター・スクリーンは電子ビーム、陽子ビーム、低エネルギーX線、UV光、VUVおよびXUV放射線に最適です。

薄い平板に加工されたYAG:Ce、LuAG:Ce及びYAP:Ceのシンチレーション結晶は、高い空間分解能を有する優れたイメージング・スクリーンとして利用されます。非常に優れたシンチレーション特性、均一性、表面平面度および抵抗特性などの要素が、放射線画像などのクオリティに影響を与えます。

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

当社が取り扱う『InGaAsカメラ』についてのご紹介です。

対数特性による広いダイナミックレンジに、ペルチエ冷却による高感度。

解像度が高く広いダイナミックレンジを有すると共に、光量の校正サービスが
可能であるため、産業機器製造、部品材料製造、医療機関、各種研究機関など、
定量的な検査・測定が必要な分野で高い評価を得ています。

【特長】
■ペルチエ冷却による高感度
■対数特性による広いダイナミックレンジ
■設定により10fWから1μW/pixelまで9桁をカバー
■内部電位障壁構造（特許）による高画素分離
■金バンプ接合による高信頼性

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『M-SUKM2』は、MAX 60fpsのカメラモジュールです。

北摂回路技研では、CMOSセンサーを活用した小型カメラモジュールを
中心にMJPEG対応、高感度、赤外線、PoE、超小型などニーズに応じた
開発を行っています。

商品開発にかかわる企画、試作から量産までをサポート。
一部の対応から、すべての業務対応までお客様のご要望・業務内容に
応じて柔軟に対応させていただきます。

【特長】
■MAX 60fps
■小型USBタイプ
■赤外線撮影対応オプション
■自社開発・安心の日本製
■用途に合わせてカスタム、仕様変更が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『FOP（ファイバオプティクプレート）』は、数ミクロンの
光ファイバを束にした光学デバイスです。

レンズに代わる光学素子として、光や像(イメージ)を高効率、低歪みで
伝達し、さらにレンズのように焦点距離を設ける必要がないため
コンパクトな光学設計を可能にします。

【特長】
■焦点距離が不要
■優れたX線遮蔽能力（X線遮蔽タイプ）
■像の拡大・縮小が可能（テーパファイバオプティクス）
■カスタイマイズ可能
■全製品RoHS対応

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

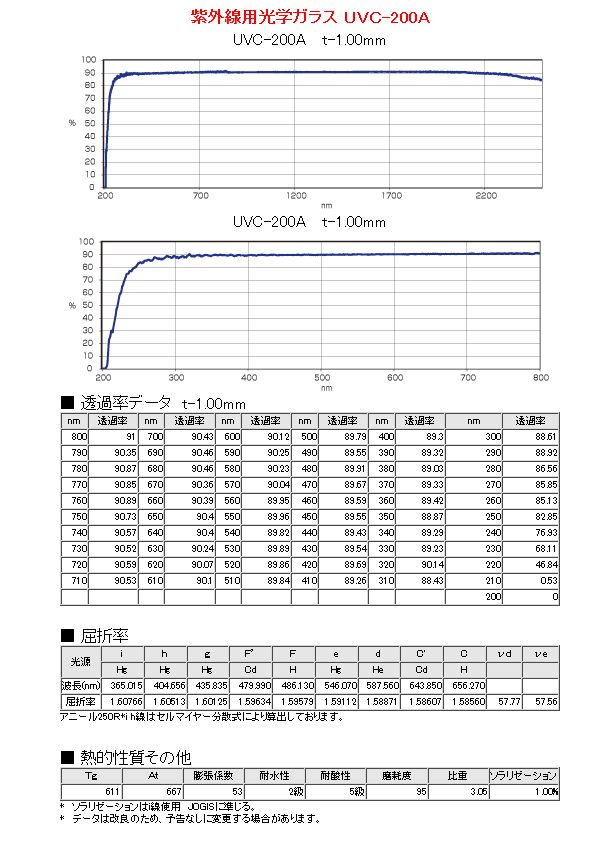

通常のガラスには、紫外線の照射により透過率が減少するソラリゼーションが知られていますが、今回開発したガラスは紫外線を照射してもガラスの劣化がなく、透過率が上昇する負のソラリゼーションを持つガラスです。

光洗浄、殺菌、印刷、ＵＶ硬化樹脂用、医療、分析計測機器などに好適です。

●詳しくはお問い合わせ、またはカタログをご覧ください。

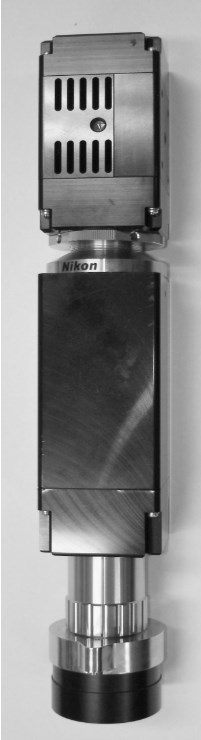

『InGaAs』は、LEDリング暗視野赤外照明を内蔵し、簡便に
高解像度な赤外顕微鏡撮像が可能なカメラ付赤外顕微鏡です。

近赤外カメラを顕微鏡として使う場合のアクセサリセットで鏡筒、対物レンズ
及び赤外LED照明、電源で構成されています。

【特長】
■LEDリング暗視野赤外照明を内蔵
■簡便に高解像度な赤外顕微鏡撮像が可能
■倍率はx20 (x10、x50にも対応可）
■焦点距離：95mm
■作動距離：20mm

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当カタログは、国内外の監視カメラ用レンズへの採用実績が豊富なレンズ
絞り「アイリス」を掲載しているカタログです。オートアイリス 2枚羽根
タイプをはじめ、オートアイリス 多数羽根タイプやIRカットフィルター
切替ユニットなどをご紹介しております。

監視カメラ用レンズ以外にも、遮光用のシャッターや光量測定機器にも
採用されております。

【掲載製品】
■オートアイリス 2枚羽根タイプ
■オートアイリス 多数羽根タイプ
■P-iris（ステッピングモーター）2枚羽根タイプ
■P-iris（ステッピングモーター）多数枚羽根タイプ
■オートアイリス IRカットフィルター付き
■IRカットフィルター切替ユニット

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

簡便に光子画像を計測するための装置となりました。量産をされたい場合にも、当社とアライアンスを組む多くの企業さんとの連携にて、価格と性能を最適化していきます。

『850シリーズ』は、E2V CCD42-40を搭載したマルチポート
高性能冷却CCDカメラです。

4つのマルチポートでCCDを読み出します。

主に、ストリークチューブや写真フィルムのデジタル化、
ハイスループットスクリーニング（マイクロプレートイメージング）
などのアプリケーションに好適です。

【特長】
■4つのCCDポートからの同時読出し
■16ビットAD変換で、最速1MHzのピクセルレート
■相関二重サンプリングによる低ノイズ3e rms
■-90°C冷却による低暗電流
■E2V CCD42-40を搭載

※詳しくはPDF（英語版）をダウンロードして頂くか、お気軽にお問い合わせ下さい。

『800シリーズ』は、大型CCDのために設計されたマルチポート
高性能冷却CCDカメラです。

マルチポートを使用することで、高いフレームレートで、
最小限のノイズおよび高精度なイメージングを実現。

当シリーズの冷却システムは電子冷却を採用しており、
CCDを-60°Cまで冷却することにより暗電流を低減して、
CCDの性能を最適化しているので暗視野でのイメージングに好適です。

【特長】
■16ビットAD変換で、最速1MHzのピクセルレート
■相関二重サンプリングによる低ノイズ3e rms
■-60°C冷却による低暗電流
■様々なCCDを搭載
■ファイバ窓オプション

※詳しくはPDF（英語版）をダウンロードして頂くか、お気軽にお問い合わせ下さい。

LUXEL社の薄膜フィルターは、厳選された材料と洗練された製造技術から作られた高品質フィルターです。
多くの観測衛星への搭載実績、極紫外Ｘ線プロジェクトへの貢献に裏付けられた信頼と品質を提供しています。

『CNVG』は、従来のNMSのアップグレード版として設計された
ナイトスコープです。

兵士と法執行機関にアサルトライフルにマウントされます。
また、特別に設計されたヘルメットブラケットに、単眼と双眼装着があります。

【特長】
■従来のNMS（18mm チューブ)と比較して軽量小型
■16mmチューブ内蔵
■単眼と双眼装着をご用意

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせください。

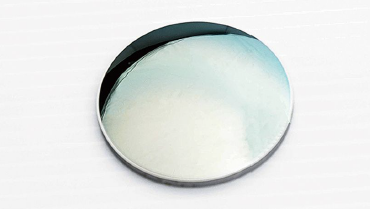

『Geレンズ』は、サーモグラフィー、暗視カメラ、放射温度計等で
使用される光学用結晶材料です。

当社では、Ge結晶メーカーとして長年培ってきたノウハウを活かして
製造・販売しています。

他にもフィルター及びセンサーの窓材として使用されている「Ge窓材」を
はじめ「Ge分光用結晶」や「Siレンズ」を取り扱っています。

少量からのご注文も承っておりますので、お気軽にご相談ください。

【製品/寸法】
■ブランク品：単結晶Φ6～Φ150
■研磨品：単結晶Φ8～Φ150
■ARコート品
　・単結晶Φ8～Φ150
　・コート種類 単層・多層・DLC

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
