配電盤作業などの制御系作業では、回路に交流、直流が入り混っている他、配電盤裏での作業は狭隘で薄暗い場所での作業となるため、これまでテスターのレンジ間違いやジャックの挿入誤りなどによりミスを誘発しやすい状況にあります。最悪の場合は主回路のミストリップや低圧感電災害等に至る懸念がありました。
こうした状況から、レンジ切り替えなしで交流、直流を自動判別し、かつ電圧と電流要素を検電・測定できる小型の本測定器を開発しました。これにより上記のような懸念を払拭し、ミスのない制御系作業が可能となり、安全かつ作業効率向上に寄与いたします。

【特長】
■安全性　　　ミストリップの原因となりやすい抵抗測定機能が無い
電圧入力の抵抗値は5MΩと高抵抗入力

■操作性　　　交流、直流の自動切り替え及びフルオートレンジ

■視認性　　　電圧プローブに極性判別用LEDが装備されている
　　　　　　デジタル表示の他アナログメーターにより、DC ±125Vの電圧表示が可能

「ガス循環精製装置」は、窒素、アルゴン、ヘリウムなど吸着式、反応式を利用した各種高純度ガス精製装置です。
「グローブボックス」は、希ガスの水分、酸素、有機溶剤濃度を下げ低露点を確保・維持します。
いずれもオーダーメイド生産・オリジナル製品作成が可能です。
開発・設計から納品･設置・施工まで一元管理。ご使用される設備の種類に応じた好適な精製装置をご提案いたします。

【特徴】
［ガス循環精製装置］
○窒素、アルゴン、ヘリウムなど吸着式、反応式を利用
○各種高純度ガス精製装置
［グローブボックス］
○希ガスの水分、酸素、有機溶剤濃度を下げる
○低露点を確保・維持

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

『FS-6205-101』は、ナット取付けタイプで、水が使用液体の
マグネット動作レベルセンサです。

使用温度範囲は、-10℃～＋60℃となっており、材質はケース、
フロートともにPP樹脂を使用。

ご用命の際は、当社へお気軽にご相談ください。

【特長】
■樹脂ケース：水用
■ナット取付タイプ
■シングルフロートタイプ

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

DB1000シリーズは、単独でのA種接地が不要の絶縁型バリアです。
入力・出力・電源間が絶縁され、グランドループを防止します。
厚さ12.5ｍｍの薄型ケースを使用。コネクタ端子採用によりメンテナンスが容易です。
防爆上の本安パラメータの合う任意の本安機器と接続が可能。
接点用、ソノレイド用、4-20ｍA　伝送器用、I/Pポジショナ用、温度変換機用の5機種をラインナップしています。

【特徴】
○絶縁型バリア
○入力・出力・電源間が絶縁され、グランドループを防止
○メンテナンスが容易
○任意の本安機器と接続が可能
○5機種をラインナップ

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

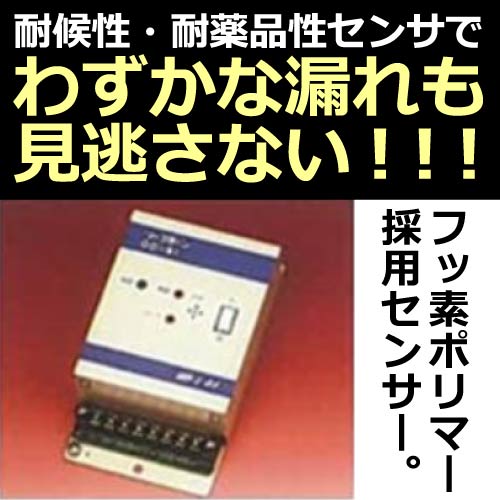

『リークラーン』は、導電性を持つ液体の漏れを検知する
水・酸・アルカリ溶液検知用システム。

センサ・終端器・リードケーブル・検知器で構成された
システムにより、電極間の抵抗を測定。
センサ電極間の抵抗が変化すると、検知器が警報を発します。

【特長】
■センサにはフッ素ポリマーを採用
■耐候性・耐薬品性に優れる
■ラインタイプとポイントタイプをご用意

※詳しくはカタログダウンロード、もしくはお問い合わせください。

弊社従来品「HWC200」に比べ、機能を強化しながら、価格を引き下げました。
検査用電線なしで配線導通チェック、地絡検出が可能です。

『NP-R型』は、清水用の差圧式の断水リレー微流量の検出と大流量時の圧力損失の抑制という相反する要求を満足させる流量継電器（フロースイッチ）です。

流量検出が板ばねの撓みだけで行われ軸受けなどの摩擦摺動部分が
全くないため、水アカやゴミの影響を受けることなく確実に動作します。

また、水平・垂直何れの管路にも使用することが出来ます。

【特長】
■液の流れの停止する直前等、微小流量の検出に有効
■水垢やゴミの影響を受けない確実な動作
■鋭敏な動作、適度のヒステリシス特性によりチャタリングを防ぐ
■目盛と動作流量が一目でわかり、正確な設定が可能
■電気絶縁良好
■耐油、耐摩耗性のOリングを使用

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

SSL-SPD2000シリーズは、高出力でピーク出力は2Ａになります。ローコストです。大容量のピエゾアクチュエータを高速駆動が可能です。出力電圧は－10Ｖ～＋140Ｖ、平均出力電流は1.3Ａです。入力端子・出力端子はBNC、外形寸法は260Wx99Ｈｘ350mm(D)です。使用環境は温度－10℃～＋50℃、湿度85％ＲＨ以下になります。
詳しくはお問い合わせ、もしくはカタログをご覧ください。

『FS,FT,FY,FP,FEW,FCシリーズ』は、信頼性が高く、安全性も非常に高い
液体用フロートスイッチです。

設置するタンク内の圧力、温度、ベーパーなどのさまざまな条件に影響を
受けずに、安定した動作を得ることが可能。

使用する液体の性質や使用条件により、材質を選択できるだけでなく、
取り付けスペースがない場合でも、継手方式による分割ができ、現状状況に
合わせた構造を選択することができます。

【特長】
■信頼性が高い
■安全性が非常に高い
■圧力、温度、ベーパーなどのさまざまな条件に影響を受けない
■使用する液体の性質や使用条件により、材質を選択できる
■現状状況に合わせた構造を選択することが可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

当カタログでは、高圧ケーブル活線絶縁診断装置「LINDA」について、
ご紹介しております。

LINDAは3kV、6kVの高圧配電線路の絶縁を活線下で測定する装置です。
特別高圧受電設備で採用いただいている絶縁監視装置であり、高圧ケーブルの絶縁劣化の傾向を観察することで、
突発事故を未然に防止します。

【LINDA-1000特長】
　■LINDA-1000はポータブル型です。
　■お客様ご自身で診断時期を選ぶことが可能です。
　■弊社によるスポット診断も承っています。
　　※別途、測定端子盤を設置する必要があります。

【LINDA-1500特長】
　■各種報告書(絶縁抵抗傾向グラフ、日・週・月報)を作成
　■1台のLINDA測定器で最大90回線まで測定できるため、マルチ型で大規模なシステムが経済的に構築
　■シース絶縁抵抗が0.1MΩまで測定可能(一般にはシース絶縁抵抗が10MΩ以下になると正確な測定ができません)

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

当資料は、弊社が取り扱うGems Sensers ＆ Controls（ジェムス）の
流体制御機器を比較したセレクションガイドです。

圧力センサをはじめ、流量スイッチや液面レベルセンサ、
液面レベルスイッチ（フロート式）などを掲載。

圧力レンジや使用温度範囲、用途などを紹介しています。

【掲載内容（抜粋）】
■圧力センサ
■圧力スイッチ
■電磁弁
■流量センサ
■流量スイッチ

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

漏液センサ　LUPシリーズはローコストで使いやすい製品です。
高輝度のLEDが搭載されており、検知時には赤く点灯するので、漏液検知が
分かりやすく、半導体業界、液晶パネル業界、自動車業界で長く採用されています。

《特長》
・本体材質がポリプロピレン製。ケーブルが塩化ビニール製。
・ローコストで購入可能。
・アンプ内蔵なので、直接PLCに接続可能。
・高輝度LEDで検知が分かりやすい。
・UL、CE、Sマークなどの規格を取得。RoHS対応製品。
・IP67相当の密閉構造の為、耐久性が高く、故障率が少ない。

ご不明点などありましたら、お問い合わせをいただくか、
カタログをダウンロードしてご覧ください。

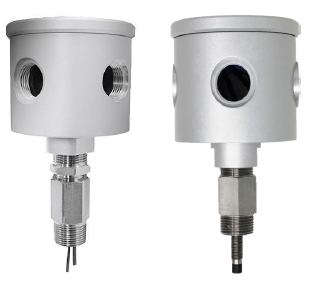

『5498JB』は、内部に搭載した近接センサの接続にとても有効な
端子箱です。

4つあるφ19mm大のNPTねじ加工の導線取出し口から簡単に結線が可能。

取出し口ではないその他3つ取出し口からの浸水等を防ぐため、
ねじ加工のプラグも用意されています。

【特長】
■近接センサの接続にとても有効
■4つあるφ19mm大のNPTねじ加工の導線取出し口から簡単に結線が可能
■端子箱内で拡張ケーブルとプローブを接続することが可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

SSL-140シリーズは、クローズドループ制御が可能です。静電容量・ストレインゲージセンサです。大容量のピエゾアクチュエーターを高速駆動が可能です。ローコスト。出力電圧は0Ｖ～＋150Ｖ、平均出力電流が300ｍＡ、駆動電源はＡＣ85～115Ｖで、入力電圧は0～＋5Ｖです。外形寸法は260mm(W)x350mm(D)x132.5mm(H)、使用環境は温度－10℃～＋50℃、湿度85％ＲＨ以下（結露無き事）になります。
詳しくはお問い合わせ、もしくはカタログをご覧ください。

『SP-RＸ型』は、耐圧防爆構造の有圧管路の液流検出用として開発され、非常に単純な機構と
優れた管路性をもつ画期的な流量継電器（フロースイッチ）です。

【適用範囲】水素、アセチレン等を除くほとんどのガスに適用できます。
【型式検定合格番号】第T52486号
※ケーブル引込口は耐圧パッキン方式ですが、他に電線管方式ＳＰ－ＲＸＣ型もございます。

流量検出が板ばねの撓みだけで行われ軸受けなどの摩擦摺動部分が
全くないため、水アカやゴミの影響を受けることなく確実に動作します。

また、水平・垂直何れの管路にも使用することが出来ます。
　
【特長】
■水垢やゴミの影響を受けない確実な動作
■鋭敏な動作、適度のヒステリシス特性によりチャタリングを防ぐ
■目盛と動作流量が一目でわかり、正確な設定が可能
■電気絶縁良好
■耐油、耐摩耗性のOリングを使用

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

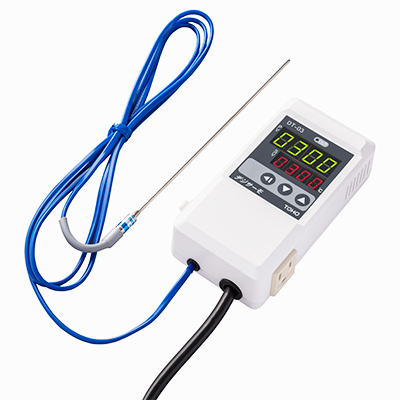

安全性を追求した壁掛け式温度調節計
制御出力はＡＣ１００Ｖ Ｍａｘ１２Ａ（抵抗負荷）の大容量
負荷への接続は手軽な３Ｐコンセント

【コンパクトサイズ】
Ｈ１５５ｘＷ８０ｘＤ４５

【制御出力】
３Ｐのコンセントを側面に配置

【配線が簡単】
電源と負荷を接続するだけで温度制御が可能

【安全性】
過電流時、電源をＯＦＦするサーキットプロテクタスイッチを採用
センサ異常や測温ミスをエラー表示し制御出力を止める機能を搭載

【温度センサ選択可（型式選択）】
Ｋ熱電対と測温抵抗体が選択出来ます
Ｋ熱電対選択時は高温（ＭＡＸ５５０℃）までの制御が可能

□■□■□■□■□■□■□■□■□■□■□■□■

★詳しくは、資料・カタログをダウンロードしてご覧ください。

□■□■□■□■□■□■□■□■□■□■□■□■
