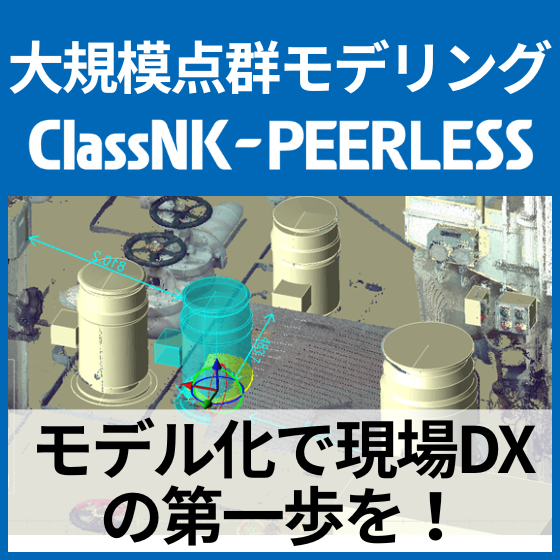

ClassNK-PEERLESSは、3次元レーザースキャナで取得した測定点群から必要な精度で、短時間に3次元モデルを作成します。

規格化された部品、各分野に特化したルールや知識を集約したデータベースを利用し、専門知識がなくても、かんたん操作でモデリング可能。
造船・工場・プラントといった大規模構造物の改造およびメンテナンス作業や、設備のレイアウト検討作業の効率化を支援します。

【点群データのお悩みを解決】
・データ容量が重すぎて、気軽に共有ができない
・社内保有のCAD システムで活用できていない
・点群上で計測するのが難しい
・死角で点群が取得できていない箇所での干渉確認が難しい
・点群だと視認性が良くない

また、点群からモデルを作成するだけでなく、点群や作成したモデルを活用する機能が搭載されています。改修工事やレイアウト検討等の作業の手助けとなるそれらの機能を一部ご紹介いたします。

・寸法計測機能
・誤差評価機能
・干渉シミュレーション
・フリーViewer
・配管経路探索

3Dレーザースキャンなどで取得される「点群データ」は、空間情報を大量の点で記録した“現場の写し”です。
ただし、そのままではデータ量が大きく、活用が難しいのが実情です。
そこで重要になるのが、点群からのモデル化。これにより、単なる計測結果を“業務に活かせるデジタル情報”へと変換できます。

点群データをモデル化することで、データ共有・計測・干渉確認・既存3次元システムの活用・クライアント向けレポートなど、さまざまな場面での利便性が高まります。

「コストが気になる」という方には、ClassNK-PEERLESSのモデリングをぜひ体験してみてください。
直感的で簡単な操作性や、設計知識がなくても規格に沿ったモデリングができる機能により、時間と人件費の削減が見込めます。

ClassNK-PEERLESSは、点群データから配管モデルを作成し、設計基準に沿った3Dモデル化を実現します。
一見、経年劣化による膨らみやへこみといった現物の変形は表現されませんが、誤差評価機能を使えば、点群とモデルとのズレをカラーマップで可視化。これにより、劣化や変形箇所の特定が可能となり、インフラ設備の状態把握と維持管理に役立ちます。

さらにこの誤差評価は、ClassNK-PEERLESSで作成したモデルだけでなく、外部で作成した3Dモデルとの比較にも対応。たとえば、施工完了後の点群と設計データを重ね合わせて、施工精度の確認や検収用途としてもご利用いただけます。

点群をただ保管するのではなく、モデル化しておくことが、日常点検・保全業務・施工品質の見える化につながります。
