3Dレーザースキャナー測量とは？課題と対策・製品を解説

土木業界における地形測量では、正確なデータ取得と迅速な作業が求められます。従来の測量方法では、時間と手間がかかり、天候にも左右されやすいという課題がありました。3Dレーザースキャナは、これらの課題を解決し、高精度な3Dデータによる効率的な測量を可能にします。当社の3Dレーザースキャナは、地形の形状を詳細に捉え、設計や施工の効率化に貢献します。

【活用シーン】
・地形測量
・土木工事の進捗管理
・構造物の3Dモデル作成

【導入の効果】
・測量時間の短縮
・精度の向上
・コスト削減

建設業界、特にBIM（Building Information Modeling）の分野では、正確な3Dデータの取得が重要です。既存の構造物の正確な形状を把握し、BIMモデルに反映させることで、設計・施工の効率化、コスト削減、品質向上を目指します。しかし、従来の計測方法では、時間と手間がかかり、精度の確保も課題でした。当社の3Dスキャナーは、非接触で高精度な3Dデータを取得し、BIMデータ作成を効率化します。

【活用シーン】
・既存建物の形状計測
・改修・リノベーション時の現状把握
・BIMモデルとの比較

【導入の効果】
・高精度な3Dデータの取得によるBIMモデルの精度向上
・計測時間の短縮と作業効率の向上
・コスト削減と品質向上

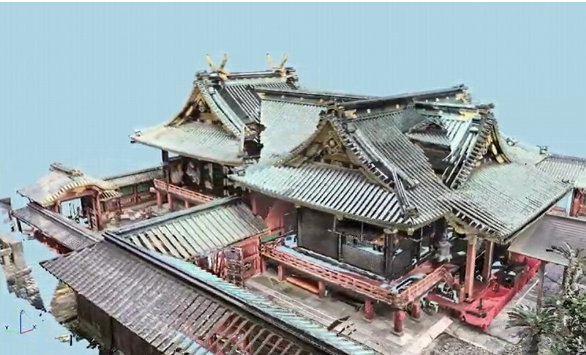

当社で行っている「3Dレーザー計測」で、国宝指定久能山東照宮の御社殿を
撮影した事例をご紹介いたします。

静岡県静岡市久能山東照宮様の許可を頂き、国宝である御社殿外観を撮影。
御社殿は漆塗特有の艶やかな姿を誇る荘厳な権現造りの建造物で、その繊細な
建物をどこまで記録できるか未知数でした。

しかし、全体像、形状、寸法など、構造的な要素を忠実に記録することが
できました。

【事例概要】
■計測対象：久能山東照宮　御社殿
■計測方法：3Dレーザー計測

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

3Dレーザースキャナーによる計測を行った事例をご紹介いたします。

製鉄所建屋の柱補強工事を行うため、稼動している天井クレーンを
とめることなく、柱や天井トラスとの隙間寸法を解析し、仮設足場の設置を
検討したいというクライアントからのご依頼でした。

3Dレーザー計測を活用することで稼働中の機械類を完全にとめずとも、
安全かつ正確に計測や解析をすることができ、現状の正確なクリアランス確認を
行ったことで、仮設足場設置に役立ちました。

【メリット】
■安全で効率良く、三次元データを取得できる
■エビデンスとして、顧客への説明に利用できる
■シミュレーション動画によって、関係各所でイメージを共有できる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

高所作業車を使用して、配管ラックを1段ずつ3Dレーザー計測した事例を
ご紹介いたします。

5m～9m程度の高さがある配管ラック上の取り合いを把握し、
配管新設ラインの検討に利用することがクライアントのご希望でした。

高所および密集している配管を対象に、3Dレーザースキャナーを使用して、
点群データ化することにより、現状の全景を把握し、詳細な配管新設計画を
立てることができるようになりました。

【メリット】
■高所から、現況の全景を把握できる
■不要な昇降や配管との接触を避けられ、安全性を向上できる
■事前に干渉する部分を正確に把握できる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社では、3Dレーザー計測・ 3D CADモデリング技術を活用し、
現況の把握から点群データ取得や抽出、3Dモデリング製作、図面作成、
鋼構造物の製作、改修までワンストップで承っております。

3Dレーザースキャナー「FARO FOCUS s150 Laser Scanner」、
「Leica RTC360」や点群処理ソフト「Infi Points」を使⽤しており、
精度の⾼い計測・モデリングが可能です。

ご要望の際はお気軽にお問い合わせください。

【サービス内容】
■プラント3D計測
■各種図⾯および製作図の作図
■各種構造物等3Dより2次元図面を作製
■鋼構造物の製作
■改修⼯事　など

岡山県・倉敷市・水島
岡山県3Dスキャナ

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

当社では、安全面に配慮し、正確かつ迅速な計測データ収集を目的として
「3Dレーザースキャナー」を用いた計測を行っております。

入室制限が区域などの工事打合せをはじめ、配管設備やプラントなどに限らず、
土地や建物、屋内から屋外まで、3D化したい場所・物、なんでもお気軽に
お問い合わせください。

また、計測後のデータ整備もお任せください。

【特長】
■リバースエンジニアリング
■レイアウト変更時の寸法検討
■納期短縮
■現場が手元に
■データの活用

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『自律走行ロボット搭載型3D空間デジタイザー』は、
3D点群計測ユニット「BeTHERE」と、自律走行ロボット「ReFRO」を組み合わせた製品です。

計測データの自動処理アプリによって
ノイズとなる点群の除去や、複数の点群の位置合わせを行い、
レーザー計測からメッシュモデル生成までの工程をほぼ自動化できます。

建設土木工事現場や物流倉庫、ショッピングモールなどの3Dデータを
予め計画したルート・ポイントで計測し、自動でデータを統合。
3Dモデルの製作スピードが大きく向上します。

【特長】
■最大277万点の計測が可能
■点群の位置に高低差があっても簡単に統合
■図面が無い建物や、頻繁にレイアウトが変わる室内のCAD化に好適
■屋内外を問わず使用可能

■測量全般（用地測量・基準点・ＧＰＳ）
■建築測量（墨出し工事）
■３次元レーザースキャナー計測・測定サービス
■３次元写真計測・測定サービス
■３次元レーザープロジェクターサービス
■配筋写真撮影/監督補助業務

当社で行っている3Dレーザー計測の実例をご紹介いたします。

テルファークレーンをはじめ、国宝指定久能山東照宮 御社殿や
橋梁を撮影した例について解説。

収集したデータを点群処理専用ソフト「Galaxy-Eye」
(株式会社富士テクニカルリサーチ社製)で解析、モデリング、
編集等を行い、プロセスの各段階により成果物をご提供できます。

【実例】
■テルファークレーン(国の登録有形文化財 機械遺産、清水港)を
　3Dスキャナーで計測撮影
■橋梁を3Dスキャナーで計測
■国宝指定久能山東照宮 御社殿

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社では、3D点群データの高い精度を利用して2Dの平面図や断面図を
作成することができます。

当社の3Dスキャナーの読み取り範囲は約500mと広範囲。
構造物を一体化したイメージで再現することが可能です。

また、構造物の変状なども360°から確認・測定することができます。

【特長】
■再現：建物、構造物など現状を正確に再現　など
■測定：3Dデータの幅広い区間の距離も高精度で算出することが可能　など
■解析：地形の3Dデータからは等高線の解析も可能　など

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

『3次元測定・計測サービス』は、3Dレーザースキャナーを用いた計測で、
既存構造物や配管設備などの形状がPC上で把握できるサービスです。
プラント増設や改造設計等のコストや工数を大幅削減できます。

はなれた場所から対象物に接触することなく計測可能なため、
高所や危険な箇所での作業を軽減し、安全性が向上します。
改修・更新工事の事前調査、ストックヤードの体積計測などにも効果的です。

【特長】
■複雑な形状に対応
■1秒間に5万点の座標値をレーザースキャナーで取得
■約3分で、全周囲360°×上下方向300°を誤差わずか数ミリで計測
■CADデータ化で作図にすぐに取りかかれる
■測量専門会社として45年以上の実績


※詳しくはPDFをダウンロードいただくか、お問い合わせください。

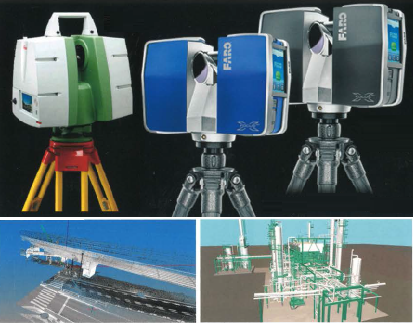

3Dスキャナー計測サービスでは、構造物の現状把握及び設計図面の元となる3次元座標データの取得を行います。
改修工事や設備更新に必要な現状の把握を容易にし、老朽設備廃棄及び新規設備設置、耐震補強工事内容の確認や打合せ等の簡素化を可能とします。
また、河川や跨線橋、災害現場など近寄りがたい箇所の現状把握に効果を発揮します。

3次元データにより、構造物の現状を把握することで
「調査⇒計画⇒設計⇒施工⇒維持管理」を効率化できます！

〇耐震診断と補強設計の効率化
〇震災復旧のために3次元図面を作成
〇パノラマＶＲにて、情報共有を簡便に

【ワークフロー】
○計測
○点群データ処理
○モデリング処理
○成果品納品

資料に計測状況や活用事例を掲載しております。
詳しくはお問い合わせ、またはＰＤＦをダウンロードしてください。

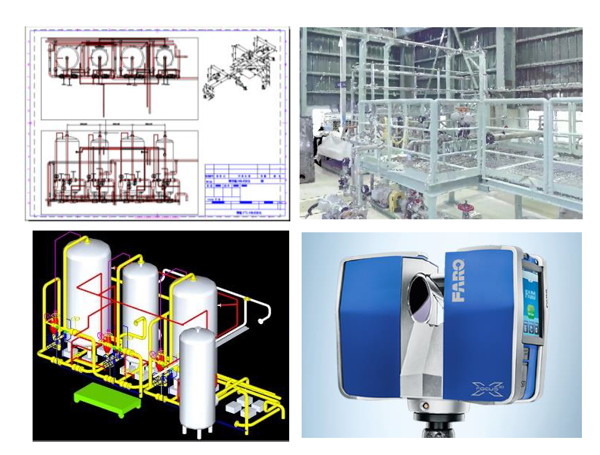

当社が行う『3Dスキャナーによる計測サービス』についてご紹介します。

対象物へ接近・接触することなく計測することが可能となり安全。
撮影範囲内の寸法は計画変更となっても後からPC内で採寸でき、
再撮影の必要はありません。

また、機器の搬出入や配管ルートのシミュレーションを実寸で確認
できるため、打合せ段階で視覚的に確認いただけます。

【特長】
■対象物へ接近・接触することなく計測することが可能
■撮影範囲内の寸法は計画変更となっても後からPC内で採寸できる
■シミュレーションを実寸で確認できるため打合せ段階で視覚的に確認可能
■現場初心者でも分かり易い動画マニュアルを使い作業者の理解力向上

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『LupoScan』は、レーザースキャンデータを簡単に、そして効率的に
求められる情報を抽出することが可能です。

円錐、円柱、さらには楕円柱の表面を平面上に作成できます。この機能に
より、トンネル、タンク、円筒形の塔を2Dマップで正確に表示できます。

制御点と検証点の迅速かつ簡単な決定が可能。相関関数の使用による正確な
ターゲット識別です。

【特長】
■レーザースキャンデータを簡単に、効率的に求められる情報を抽出可能
■円錐、円柱、楕円柱の表面を平面上に作成し、トンネル、タンク、円筒形の
　塔を2Dマップで正確に表示可能
■点群データのフィルタリングと削除が可能
■制御点と検証点の迅速かつ簡単な決定が可能
■接続されたCADソフトウェアにオブジェクトを直接転送

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

'@mapperは空間を“そのまま”残すことができます。

写真では残せない、文化財の質感や形状を、三次元の数値データとして忠実に記録します。

※ 試作品を無料で貸出可能です。お気軽にお声がけください。

当サービスは、3Dスキャナを用いて現場を3次元データとして提供する
ことが可能な三次元計測サービスです。

現状、現場工事や図面作成時にあった「図面がわかりづらい」「施工後の
イメージがわかりづらい」などの問題点を解決することができます。

撮影したデータをパソコンにて確認・採寸を行うことが可能で、モデリング
(形状として認識させ、CADソフトにて読み込み可能な形式に変換する)を
行い、従来のCADデータに起こすことができます。

また、3Dで確認することができるので、お客様の要望に併せた施工が
行いやすくなり、工数の短縮に繋がります。

【特長】
■新規配管計画や既存設備の三次元化に最適
■今まであった問題点を改善
■工数の短縮に繋がる

※詳しくはお問い合わせ、またはカタログをダウンロードしてください。

空間に広がる温度・湿度・照度・電波強度などを、位置情報とともに3Dで可視化。
「どこが暑いか」「どこが暗いか」「どこで通信が弱いか」を立体的 かつ くまなく把握できます。

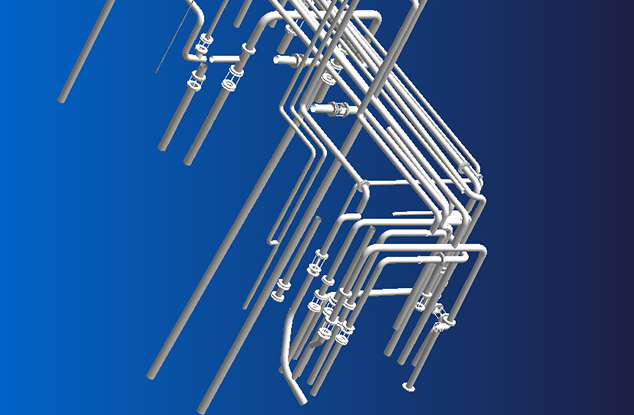

当社で行っている3Dレーザー計測の流れについてご紹介いたします。

施工対象となる構造物に対して、測定箇所数を計画の上、
3Dレーザースキャナで測定し、点群データを取得。

3D計測で成果物として出来た図面やアイソメ図をもとに、
製作はもちろんのこと現地工事や保守・メンテナンスも
一括でお受けできます。

【計測の流れ(一部)】
STEP1. 3次元測定
STEP2. 合成処理
STEP3. 3Dモデリング
STEP4. 3DCADでのデータ整理

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

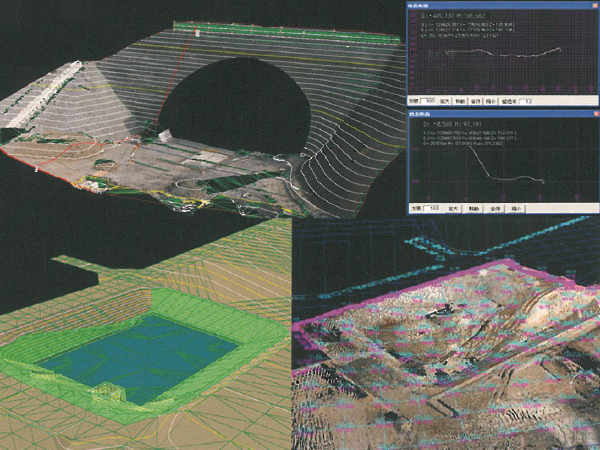

3次元レーザースキャナーは、一度に大量の点群を座標値として取得する機械で、非接触で自然物・地形・構造物・都市景観等、目に見えるあらゆる物を座標化し、瞬時に取り込む事が可能です。
通常では見る事のできない使用面の烏瞰や、様々な視点でも図化が可能です。
調査区そのものを3次元データとして取り込むため、現地で図化の必要がなくなります。
「計測サービス事例集」では、800,000m²の地形計測や造成現場における土量管理、崩落災害事例、トンネルにおける活用など様々な計測事例を掲載しております。

【掲載事例】

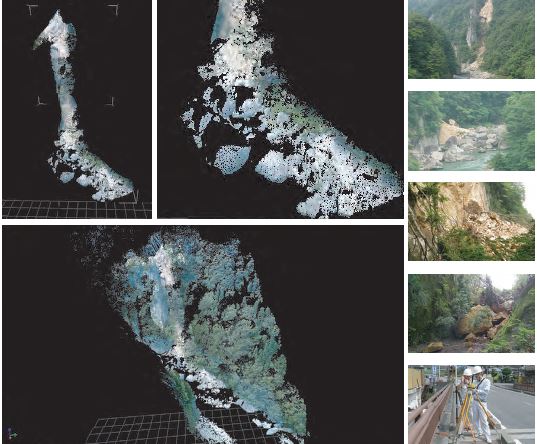

○崩落災害事例
○発掘調査における計測
○プラントの計測事例
○名古屋城石垣計測事例
○ダムの計測事例

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

3Dレーザー計測で様々な目的に対応すべく、工事着工前に行なう
3次元起工測量の実証実験を行った事例をご紹介します。

3Dレーザー計測で取得した点群データを利用して、地形データを作成後、
建築物や設備等のCADデータを融合して、様々な用途に活用。

都市計画や建物・設備等のライフサイクル全般で、大きなメリットを
発揮します。

【事例概要】
■実施内容
・工事着工前に行なう3次元起工測量の実証実験を実施
■成果
・都市計画や建物・設備等のライフサイクル全般で、大きなメリットを発揮

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

八州電工株式会社では、現地調査代行による「3Dレーザー計測サービス」を
提供しております。

視覚的に形状・寸法を把握することができ、計測漏れの心配もなく
干渉確認・設計変更が何度でも手軽にできます。

また、計測後の「BIM化」「耐震計算」から「製作」「納品」まで、
ワンストップでご支援いたしますので、他業務に時間を有効活用して
いただけます。ご用命の際は当社までお問い合わせください。

【特長】
■高精度
■省力化
■多様可能

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

現場の図面が古い、手書き、または存在しない

― そんな工場でも、配管や設備を点群＋CADデータで納品します。現地作業は最短半日から。
図面の整備、メンテナンス計画、BIM連携など、更新困難だった“配管の現在地”をデジタルで可視化できます。

全世界の測量・建設・建築分野で高い実績のある地上型レーザースキャナー「Trimble X7」を更に進化させ、 Trimble X7 の高精度な自動整準、自動合成機能やキャリブレーション機能はそのままに、機能向上を実現しました。
さらに、センターユニットの設計を刷新。スキャン品質向上に必要な信号処理が改善し、低反射率対象物やステンレスなどの光沢面も確実に高速でスキャン可能となりました。

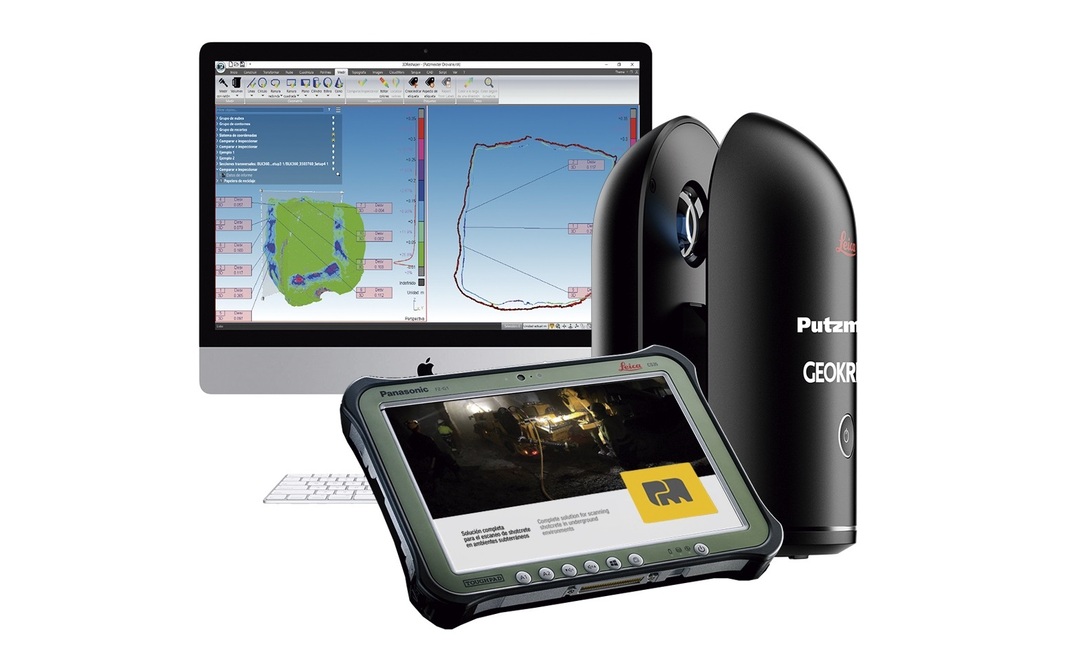

Geokret 2.0 は、坑内環境で吹付けコンクリートをスキャンするための完全なソリューションであり、吹付コンクリートのアプリケーションをよりインテリジェントに実行できるように支援します。 このシステムは安全性と耐久性を高め、材料の無駄による不必要なコストを回避し、可能な限り最高の吹付コンクリート品質を保証します。
このシステムは、高精度 3D レーザー スキャナーをベースにしており、Wi­Fi 経由でタブレットにデータを送信できるため、ケーブルを使用せずに柔軟性を高めることができます。

(Putzmeister ショットクリート吹付機、または付属の三脚にキャナーを取り付けます)。 作業サイクルを中断することなく、トンネルの 360 度まで 60 sg で高精度スキャンを実行します。
坑口のショットクリートのスキャンも行えます。

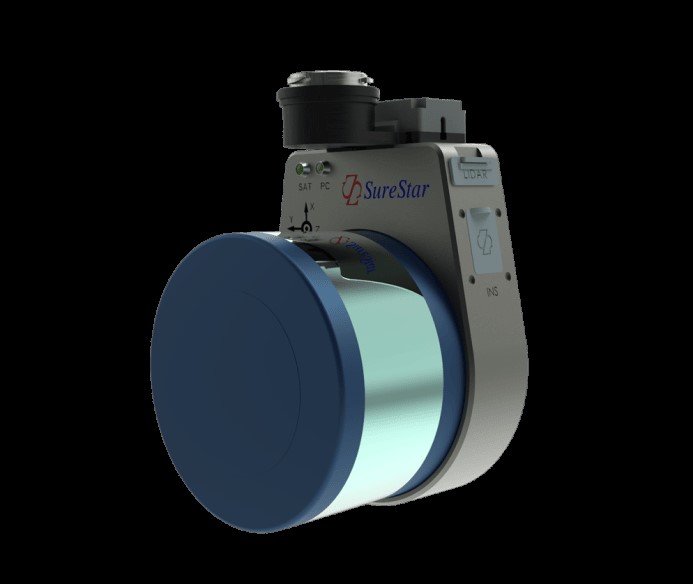

『Genius-16』は、Matrice350等のドローンに搭載可能な3次元レーザースキャナーシステムです。

正確で、高度に統合され、超軽量、操作が簡単、取り付け/分解が迅速、
持ち運びが便利であるという特長があります。

当製品を使用すると、測量士は効率的な地理空間アプリケーション用の
デジタルサーフェスモデルと画像をすばやく取得できます。

【特長】
■小型・軽量のため、持ち運びに便利
■Matrice350等のドローンに搭載が可能
■重量は1.2Kg、カメラ付きで1.8Kg
■光学カメラも取り付け可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

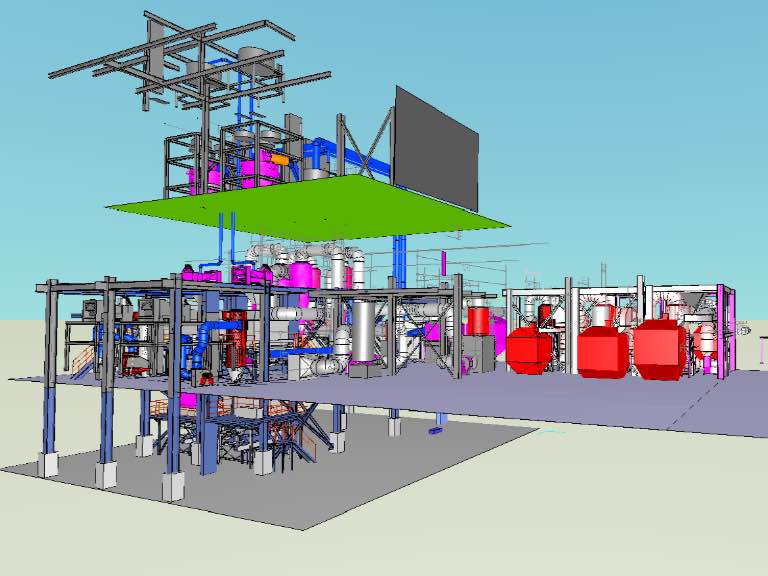

国土交通省が進める『建設業のICT化』。
特に注目度が上がっているのが3Dレーザースキャナーを使用した現場の再現、図面化です。

3Dスキャナーを活用することにより、時間的な制約を最小限にした上で
高所や遠方の現場を点群データとして簡単に取得することが可能。
ただ、それらで取得した点群データを更に活用するためには「モデリング」が必要となり
その工程の煩雑さが業界的なボトルネックを招いております。

弊社では、スキャニングからモデリングの工程を自社で一括対応しており
安全かつ迅速に現場の再現から図面化までを行うことが可能です。
WEBミーティング等で詳細なご説明を行っております。

【スキャニング】
■Leica Geosystems社製 RTC360を使用した高精度のスキャニングを実施

【モデリング】
■Elysium社 InfiPoints（他数ソフト）を用いて実寸に忠実なモデリングを実現

＜先着30社限定　50％OFFキャンペーン＞
新サービスのリリースを記念し、通常見積価格から50％OFFでサービスをご提供致します。
お申し込みは『お問い合わせ』から承ります。
