構造解析シミュレーションとは？課題と対策・製品を解説

建設業界において、構造物の安全性は最重要課題です。地震や強風といった外力に対する構造体の安定性は、人々の安全と財産を守る上で不可欠です。構造設計の段階で、最適な形状を検討し、応力や変位を適切に制御することが求められます。当社のジェネレーティブデザイン解析は、既定の応力・変位を満たしながら、重量を最小化する形状をAIで生成します。これにより、構造物の安全性と経済性の両立を支援します。 【活用シーン】 ・橋梁 ・高層ビル ・ダム ・その他、建設構造物 【導入の効果】 ・構造物の軽量化 ・材料コストの削減 ・設計期間の短縮 ・構造安定性の向上

土木業界において、構造物の耐久性は非常に重要な要素です。材料の品質、設計の正確さ、そして製造プロセスの安定性が、長期的な性能を左右します。押出成形された製品は、その耐久性に大きく貢献しますが、成形不良は耐久性を損なう原因となります。「バーチャル押出ラボ シリーズ」は、簡単操作で押出成形プロセスをシミュレーションし、設計の最適化と成形不良の早期発見を可能にします。これにより、耐久性の高い製品製造を支援します。 【活用シーン】 ・土木構造物用部材の押出成形 ・材料選定におけるシミュレーション ・成形条件の最適化 【導入の効果】 ・製品の耐久性向上 ・コスト削減 ・品質の安定化

建築業界における検証作業では、3Dモデルの正確性と効率的なデータ処理が求められます。特に、設計段階でのモデル修正や、構造解析のためのデータ準備において、STLデータの軽量化は重要な課題です。ファイル容量が大きいと、編集や解析に時間がかかり、検証プロセス全体の遅延につながる可能性があります。STL工房2は、STLデータの軽量化を実現し、建築検証におけるデータ処理の効率化を支援します。 【活用シーン】 * 建築設計モデルの検証 * 構造解析用データの準備 * 3Dプリンター出力前のデータ調整 【導入の効果】 * データ処理時間の短縮 * 検証作業の効率化 * 設計・製造プロセスの最適化

建築・エンジニアリング業界において、BIM（Building Information Modeling）を活用した設計・解析では、大規模な3Dモデルの扱いや複雑なシミュレーション処理が求められます。これらの作業において、高い処理能力と安定した動作は、プロジェクトの効率化と品質向上に不可欠です。不十分な計算能力は、作業の遅延や設計ミスの原因となり得ます。Xeon W/4677/Professionalは、これらの課題に対応するために設計されたGPUサーバーです。 【活用シーン】 ・大規模BIMモデルの作成・編集 ・構造解析、熱流体解析などのシミュレーション ・レンダリング、ウォークスルー作成 【導入の効果】 ・設計・解析時間の短縮 ・複雑なモデルもスムーズに扱える操作性 ・高精度なビジュアライゼーションによる合意形成の促進

建築業界における耐震性検証では、多数の解析ケースに対応し、結果の出力に時間を要する課題が挙げられます。また、自動化を進めたいものの、専門的なソフトウェアのスクリプトコマンドに関する知識が不足しているという声も聞かれます。川重テクノロジーは、こうした解析ポスト処理の困りごとに対し、Excel上で結果処理工程を登録し、各解析ソフトウェアで自動実行可能なシステムを開発しました。 【活用シーン】 ・多数の解析ケースにおける変形図、変位/応力/ひずみコンター図の自動出力 ・解析ソフトウェアのスクリプトコマンドに関する専門知識が不要な自動化 【導入の効果】 ・解析結果の出力にかかる時間の大幅な短縮 ・解析業務の効率化と生産性向上 ・人的ミスの削減と解析精度の維持

既に建設機械、鉄道車両、農業機械、医療機器等の開発支援業務もたまわっています。 商品・部品のデザイン・設計・解析、およびVR提供を交えた試作（3Dプリント含む）から量産ツーリングまでの一括受託が可能です。 【特徴】 ・3DモデルをベースにCAE解析で部品の軽量化・最適化を図ることができます。 ・ 設計モデリング子会社活用(インド)によるリーズナブルな価格での対応も可能です。 ・試作部品製作：協業先とのコラボレーションを通して各種部品（プレス板金部品、樹脂内外装部品、3Dプリントなど）をタイムリーに製作対応いたします。 ・3Dプリント：炭素繊維配合材でアルミ並みの強度の樹脂部品や、協業先とのコラボレーションを通して金属も含め各種材料、サイズ品のご依頼に対応いたします。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当資料では、露出型弾性固定柱脚工法『フリーベース工法』について ご紹介しています。 一般工法との共通点・相違点や適用建物などの工法概要をはじめ、 特長や、計算ルート別の設計フローなどを掲載しています。 【掲載内容】 ■概要 ■特長/設計省力化の仕組み ■"基礎コンクリート破壊防止等の確認"の対応 ■補足資料 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

はり、トラス、ラーメンなどの実際の構造に合わせて、 支持条件・荷重条件・部材などの設定を行い、 応力解析などを計算できる構造計算ソフトです。 2 次元機能（平面上ではり・トラス・ラーメンの解析）と3 次元機能（立体骨組解析）を搭載。 用途・目的別に使い分けをすることができます。 さらに、DXF ファイルの断面形状から断面性能やねじり関係の計算を行い、 3D の解析で利用することができます。

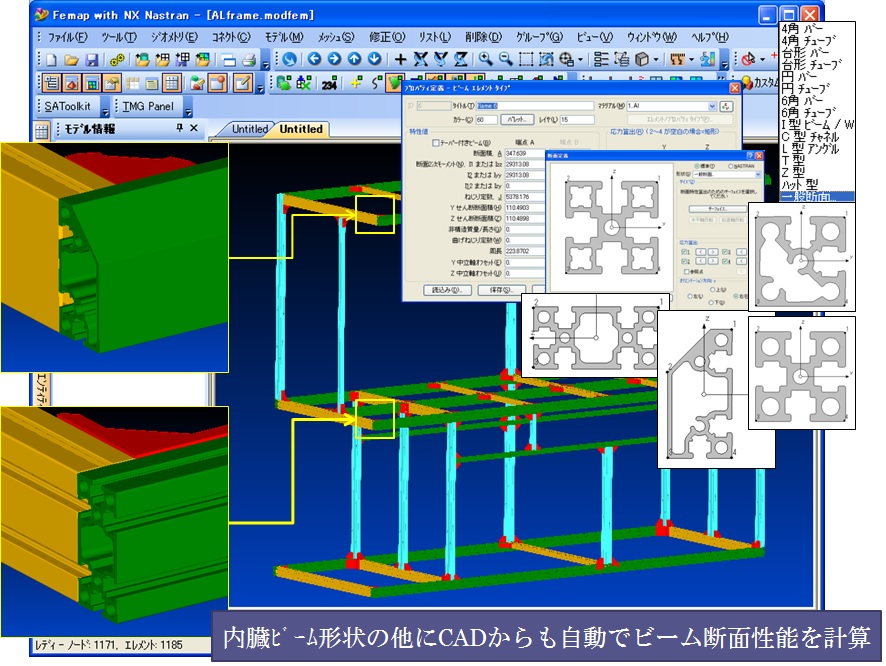

【事例概要】 ■製品名： Simcenter Femap with Nastran ■業種： 建築 高剛性軽量のアルミ押出し素材を使って、様々なフレーム構造体を組み立てられます。その構造体を設計する際、機能や安全性などを確保するために、使用時に発生する変形や応力、振動特性を調べる必要があります。フレーム構造のFEM解析では、ビーム要素でモデル化することが多いですが、アルミ押出し素材の断面は複雑で、従来のビーム要素の出力は詳細部の特性を表示できません。一方、薄肉構造のソリッド要素モデル化は困難で、かつ高質メッシュを作成するためモデルは大規模になり、膨大な計算量及び高性能のポスト処理が必要になります。 本例題は、このような解析へのSimcenter Femap with Nastranの適用性を紹介します。 ◎より詳しい掲載内容につきましては、 　カタログをご覧頂くか、直接お問い合わせください。

世界一の高さを誇るドバイのブルジュ・ハリファや、シカゴのシアーズタワーなどの設計を手がけた設計事務所、スキッドモア社。 アルテアエンジニアリングでは、スキッドモア社の解析手法を特集した小冊子を無料プレゼント中！美しく強い、高層建築の設計に不可欠な構造解析技術を余すところ無くご紹介します。 【掲載内容】 ■斬新な建物を建築するために - 技術上の難問を解決する解析技術 ■ビルの強度設計もシミュレーション技術で見える化　など ※詳しくはカタログダウンロード、もしくはお問い合せください。

構造物の地震動解析、高層建物の風の解析、地震を受けた時の液体貯蔵タンクの解析、鉄筋コンクリート(SRC)構造の固有振動数と周波数応答解析、オーディオルームの音響解析等の解析事例集です。 また事例集にない解析事例もございますので、ご興味がある解析事例がございましたらお問い合わせ下さい。

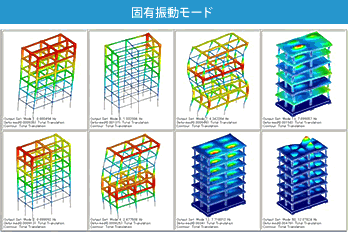

○鉄骨鉄筋コンクリート（SRC）構造の 　 固有振動と周波数応答解析（Simcenter NastranSOL103/SOL111） ○キーワード）鉄骨鉄筋コンクリート(SRC)構造　 　　　　　　　固有振動　有効質量比　周波数応答 ○事例概要 ●その他機能や詳細については、カタログをご覧ください。

当製品は、建築物壁面や窓ガラスなどが風から受ける圧力を測定する実験模型です。 環境実験模型同様に周辺模型と組み合わせる（環境実験模型と兼用可）場合や、 計画建物模型単体で実験される場合もあります。 計画建物模型は外形形状の全域にわたり克明、精密に再現されます。 ご用命の際は、お気軽にお問い合わせください。 【特長】 ■計画建物模型 ・外形形状の全域にわたり克明、精密に再現される ■風圧測定孔 ・計画建物模型の壁面全域に風圧測定孔が設けられる ・測定孔の数に比例し、模型内部には銅パイプとチューブが密集するので、 　模型の設計、製法、組立手順の構築に、制作者の熟練を要する ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

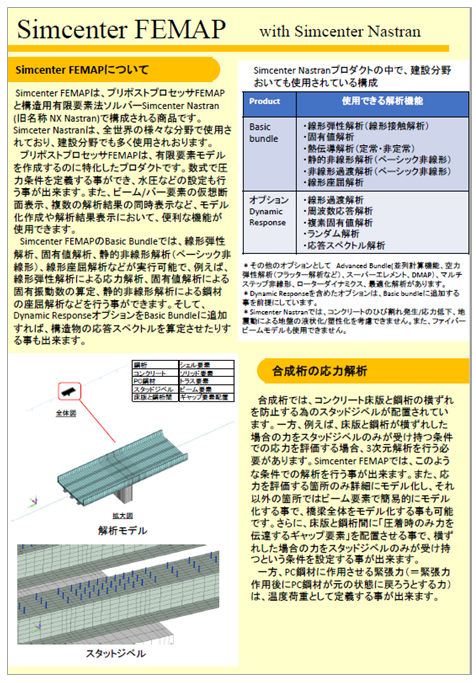

当資料は、プリポストプロセッサ(FEMAP)と、 構造用有限要素法ソルバー(Simcenter Nastran)で構成される、 『Simcenter FEMAP』の建設分野での解析事例をご紹介しています。 FEMAPは、有限要素モデルを作成するのに特化したプロダクトで、 数式で圧力条件を定義する事ができ、水圧などの設定が可能です。 また、ビーム/バー要素の仮想断面表示、複数の解析結果の同時表示など、 モデル化作成や解析結果表示において、便利な機能が使用できます。 【掲載内容】 ■Simcenter FEMAPについて ■使用できる解析機能 ■合成桁の応力解析 ■ダム堤体の安定化検証 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『ASTEA MACS』は、マスコンクリートの温度応力検討専用に開発された システムです。 コンクリート打設に伴う境界条件の変化や水和発熱・養生条件などを 考慮した3次元非定常熱伝導計算と強度発現を伴う温度応力計算を一貫して 行うことができます。 プリ・ポスト機能を重視し、標準データベースのデフォルト設定など 解析初心者にも優しい設計となっております。 【特長】 ■土木学会標準示方書・建築学会マスコン指針に準拠 ■3次元非定常熱伝導計算と温度応力計算を一貫して行うことが可能 ■解析初心者にも優しい設計 ■自動メッシュ機能と条件自動設定の出来る定型パターンを10パターン用意 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社では、信頼性と効率性を兼ね備えた 「強度計算・耐震計算」を行っています。 豊富な経験と高度な技術でお客様のニーズに対応し、 最短時間で高品質な計算結果をご提供。 また、計算結果に基づき、 最適な鋼材の選定、設計、製造まで、ワンストップで対応。 手書きのイメージや3Dデータから依頼可能、 その他さまざまなご要望に柔軟に対応いたします。 【対象構造物】 倉庫、プラント、工場、ビル内の ■金属加工品　■金属構造物　が対象となります。 例えば…　架台（耐震架台）、ダクト、ケーブルラック、照明、配管、盤、 　　　　　ブラケット、キュービクル周辺金物、スタンション、アンカーボルトなど 【解析手法例】 例えば…　風荷重、積雪荷重、熱膨張解析、固有振動数解析　 　　　　　時刻歴解析、モーダルスペクトル解析、地震応答解析 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

フレーム構造解析2Dは、平面構造対応FEMモジュールを用いた構造計算ソフトです。 はり/トラス/ラーメンの実際の構造に合わせて、支持条件や荷重条件の設定ができます。 また、断面形状のDXFがあれば、断面性能の計算を行い、構造計算に利用できます。

当社で行っている「工場倉庫の構造設計」についてご紹介いたします。 "構造設計を相談したい"、"構造設計の委託先が見つからない"、 "仮定断面をつくってほしい"など様々なお困りごとを解決。 全国・オンラインにて対応しており、個別相談も無料で行っております。 ご用命の際は当社へお気軽にお問い合わせください。 【選ばれる理由】 ■群馬県内で多数の実績 ■実績増加中 ■オンライン対応 ■相談無料 ■全国対応 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

●WindPerfectDX2012 Edition2 リリース！ 建築・土木分野の問題を簡単なものから複雑・大規模なものまで、気流や温度を簡単な操作で解くことのできるソフトとして生まれ変わりました。 ―――――― ◆特長 1. 風環境・外部気流シミュレーション 2. ヒートアイランドシミュレーション 3. 自然換気シミュレーション 4. 風荷重シミュレーション（リリース予定） 5. その他シミュレーション（雨しまい・雪じまい問題、クールビットの性能検証、その他熱流体に関する問題） ―――――― ＜簡素なインターフェース・3D CADデータ読み込み機能・多彩な結果可視機能＞ ・使いやすいインターフェイスと内蔵された各種データ、卓越した3Dグラフィックスを実現する可視化性能で、解析の初心者からCFDのヘビーユーザまで幅広くご利用可能 ・CADデータの取り込みやCFDパーツ（部品）機能などの搭載により、BIMにおけるシミュレーション運用を強力にサポート ・風害ランク評価，輻射計算，PMV評価，結露判定，ヒートアイランド，パラメータ評価，風量熱量収支チェックなど数々の解析に便利な機能を搭載

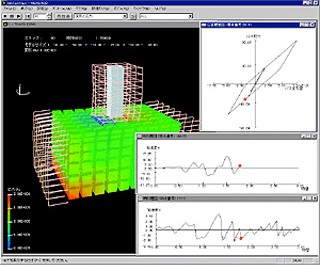

『ArkFemView』は、有限要素法や骨組系の構造解析結果を手軽に 可視化することを目的とした構造解析結果の可視化システム。 従来製品では不可能だった建築土木分野特有の可視化表現と、 各種構造解析プログラムをスムーズに接続できる汎用性が特長です。 3次元動的応答解析プログラムTDAPIII／FDAPIIIの解析結果ファイル 読み込み機能も搭載されています。 【特長】 ■建築土木分野特有の可視化表現を可能に ■各種構造解析プログラムをスムーズに接続できる汎用性 ■使いやすいインターフェイス ■同期させた複数画面のアニメーション表示や、 　時刻などのグラフと同期させたアニメーション表示が可能 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

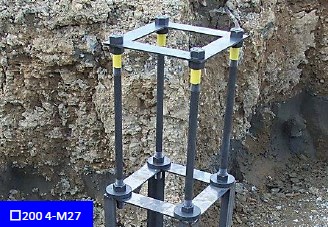

『フリーベース工法』は、SASST技術評価による柱脚仕様の 構造安全性を確保した露出型弾性固定柱脚工法です。 建物の安全性に直結する重要な柱脚を高い品質基準で 開発、生産、施工することにより、人々の安心を具現化します。 また、好適な耐力選定を可能にする多くの選択肢を有しながらも その選定作業を軽減させるという使う側の利便性も考慮しています。 【特長】 ■柱脚スペックは中・小規模案件に適したラインアップ ■プログラム組込による反復検討作業の省力化 ■"ボルト定着長15d"採用により基礎柱型がコンパクト ■指定施工御者による施工品質・設計品質の確保 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

アルキテック株式会社は、建築構造設計を中心とする技術者集団として、 2016年に設立いたしました。 本業である構造設計では鉄骨造、木構造、鉄筋コンクリート造など構造全般を 扱っております。 クライアントはゼネコン様からアトリエ系設計事務所様まで幅広く お付き合いしております。 当社では所員ひとりひとりが自己研鑚に励み、建物の安全性は元より、 創意工夫と誠実な業務遂行を心掛けていく所存です。 【事業内容】 ■建築物の設計及び監理業務 ■技術コンサルティング ■前各号に附帯または関連する一切の業務 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
