新築住宅の地盤対策とは？課題と対策・製品を解説

スウェーデン式サウンディング試験とは、1913年スウェーデン国有鉄道の土質委員会が不良路盤の実態調査を進めるに当たって初めて採用したもので、原位置における土の貫入抵抗を測定し、その硬軟または締まり具合、あるいは土層の構成を測定する為に行います。元来、スウェーデン式サウンディングは、手動（２人の人間が手で回す）がメインであり調査士の経験によりデータに若干の差が生じることがありました。そこで、株式会社ミツワハウステックでは正確なデータが採取できるように最新式の機械を使い、それにノート型パソコンを接続することで、その場で測定データを確認できるようになりました。このような機械を使うことにより、施主に対してもイメージアップになります。
詳しくはお問い合わせ、もしくはカタログをご覧ください。

品確法に対応。従来までのとても重労働なSW貫入試験を容易にします。ローターの回転は100V電源でOK。従来から使用されてるロッドやウエイトが使用できます。試験終了後の引抜き作業も、油圧ジャッキの操作で簡単。
スクリューポイントもロッド継足しも上から差込が出来ます。
機体はコンパクトなうえジャッキ部とローター分の分解も容易なので、狭い路地への搬入も楽に行えるうえ、ミニバンタイプの車輌への積込みもそのまま可能です。

従来のスウェーデン貫入試験機は現場で回転数、貫入量を記録していくのに、現場にメモ紙を持って行かなくてはいきませんでしたが、本器はBluetooth(無線データ通信)内臓ですので、附属のタブレット端末にケーブルを使わずに自動で回転数、貫入量を記録していきます。

・タブレット端末にケーブルを使わずに自動で回転数、貫入量を記録していきます。
・附属のプリンターを使えば現場でのプリントアウトも可能。
・横幅をせまく設計していますので、せまい場所でも一人で簡単に持ち運びができます。
・オモリを載せたまま油圧ポンプのボタンを押せば自動で上昇します。
・回転を電動機で行う為タブレットのボタンを押すだけ
・空気入りタイヤなので持ち運びラクラク

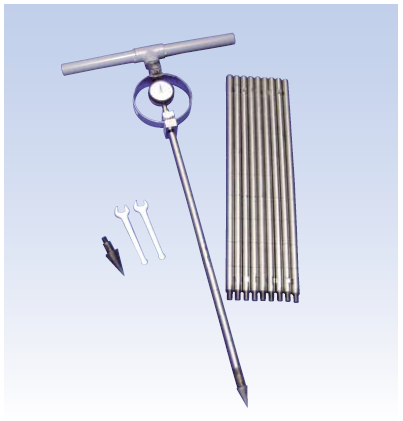

当社では、粘性土や腐植土などの軟弱地盤に人力で静的にコーンを
貫入させることによって、コーン貫入抵抗を求めることを目的とする
試験器、コーンペネトロメータ『S-217』を取り扱っています。

このコーン貫入抵抗から、軟弱層の地層構成や厚さ、強度、粘性土の
粘着力などを迅速かつ簡単に求めることができます。主に建設機械の
トラフィカビリティーや戸建て住宅の地耐力を判定するために用いられます。

【仕様】
■測定方式：プルービングリング方式
■測定容量：1000N
■適用規格：JGS 1431（地盤工学会基準（案）ポータブルコーン貫入試験方法）
■先端コーン
　・種類コーン（大）：先端角度30°　最大断面積6.45m2
　・コーン（小）：先端角度30°　最大断面積3.23m2

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

在住ビジネスの地盤業務サービスは、調査〜工事、保証までワンストップで行います。
地盤調査から解析判定を経て工事見積をし、そこから補強工事をしたうえでお施主様に提供していきます。
アフターケアとして地盤保証にも対応いたします。
全国74社の地盤会社とのネットワークで対応します。
協力会社の地盤判定を在住ビジネスの地盤技術者がダブル判定（自動的にセカンドオピニオンを実施します）。
また、自動的に地盤保証を付保します。
傾斜角による免責無し／擁壁起因の地盤事故にも対応／非住宅にも適用可
業界トップクラスの地盤保証です。

スウェーデン式サウンディング試験は、荷重による貫入と回転貫入を併用した原位置試験であり、土の静的貫入抵抗を測定し、その硬軟または締まり具合を測定する。

従来のスウェーデン式貫入試験機は、非常に重労働でしたが、本機は回転を電動機で行うため、スイッチを入れるだけで使用できます。

非常にコンパクトに設計している為、持ち運びが容易に行えます。

昇降は電動の油圧ポンプを使用している為昇降台の上下がとても簡単に行えます。

・軟弱な粘土、シルトあるいは泥炭を主体とする軟弱地盤が最適で、粘性土のおよその粘着力、深さを迅速に測定し、地盤断面の概略を把握するのに便利です。

・先端コーンを人力によって静的に土中へ押し込む時に要する貫入抵抗をプルービングリングで測定し、粘性土の相対的強度・粘着力・一軸圧縮強度及び許容地耐力の概算値等を求めます。

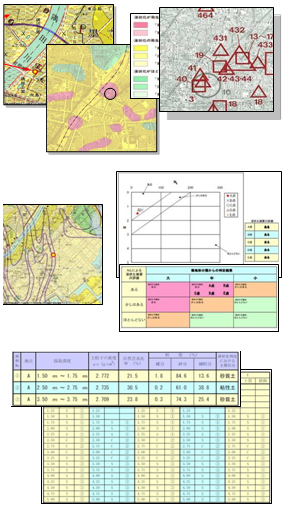

液状化調査（液状化判定）は地盤や水位の状況より地震時の液状化の可能性を判定する調査です。
該当地が液状化が起こりやすい場所であるのかどうかを知り、適切な液状化対策を講じることで被害を最低限にとどめることができます。
ジオテック株式会社では、資料による概略判定から、ボーリング調査を伴う詳細判定など4段階の方法をご用意しています。

【ジオテックの特徴】
○経験豊富な考察スタッフ（地質調査技士3名）
○NPO住宅地盤品質協会の住宅地盤技士・主任技士資格を有する社員が多数
○調査前、調査後の地盤コンサル
○首都圏地盤調査と地盤補強工事実績を地盤情報提供システム(GEODAS）
　データベース化、近隣データとの比較により、診断精度向上
○お施主様へも礼儀正しく

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

表面波探査法地盤調査件数日本一の地盤調査会社の当社から「表面波探査法」を始め、
地盤調査で損をしないための知識をまとめた小冊子をプレゼント中！
「表面波探査法」は、起振機で地面に微弱な振動を与えて、検出器（センサー）で表面波（地震波）の伝わる伝播状況と速度を解析する地盤調査法です。
ガラや礫があっても深さ10ｍまでの地盤データが収集できます。

【掲載内容】
■地盤調査について基礎知識
■表面波調査とは？
■表面波調査の手順
■表面波調査Q&A
■地盤調査のセカンドオピニオン

※詳しくはお問合せいただくか、PDFをダウンロードしてご覧ください。

これまでに住宅・土木の地盤調査で数多くの実績を積み上げてきた表面波探査機を大幅にリファイン。ハード・ソフトとともに更なる使いやすさ・高性能を求め、その技術を凝縮。そのすべてを今、『ＧＯ−２１システム』に、フィードバック！！
