狭隘地の基礎工事とは？課題と対策・製品を解説

当社では、掘削性の良い先端形状と回転翼の組み合わせによりスムーズな
貫入を実現した『TGパイル工法』の提供を行っております。

高止まりの起こりにくい先端形状のため先行掘削は減少。
施工スピードの向上及びコスト縮減が可能です。

又、高止まり改善で地盤を乱しにくく高い鉛直性を実現。
地盤の乱れが少なく高い支持力を発生させます。

【特長】
■施工スピードUP
■高い施工品質・高支持力
■狭小地での施工が可能
■低騒音・低振動
■残土なし

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

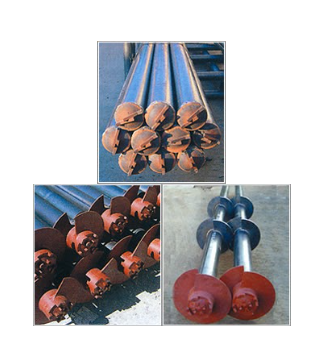

『X-pile工法』は、回転圧入方式により低騒音・低振動で、
無排土施工で工期・コスト、環境にも配慮した鋼管杭工法です。

ストレート型・拡底型・多翼型の3つのラインアップから形成され
様々な地盤・計画条件に応じ、高いパフォ－マンスでお応えします。

また、標準貫入試験をはじめ､スウェーデン式サウンディング試験にも
適応しているため、小規模建築物から中規模の計画まで幅広く対応可能です。

【特長】
■回転圧入方式により低騒音・低振動
■標準貫入試験､スウェーデン式サウンディング試験適応で安全設計
■多様な地盤状況に対応
■無排土施工で余分な建設残土なし
■鋼管杭によりムダな養生期間が不要

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『アーバンリング工法』は、都市域の厳しい施工環境に向けて開発した
都市型圧入ケーソン工法です。

深さの自由度が高く、さまざまな用途に使用でき、狭隘な施工ヤードに
柔軟に対応します。

振動・騒音が少なく、近接構造物や周辺の地盤に影響を与えません。
また、空間利用の連続作業で工期の短縮が図れます。

【特長】
■周囲に影響を与えない
■振動・騒音が少ない
■施工性に優れる
■制約条件に対応
■適用範囲が広い

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【（財）ベターリビングの実験で振動低減の確かさが実証】
【北海道立北方建築総合研究所で断熱・凍上防止効果が実証・評価】
【特許工法】

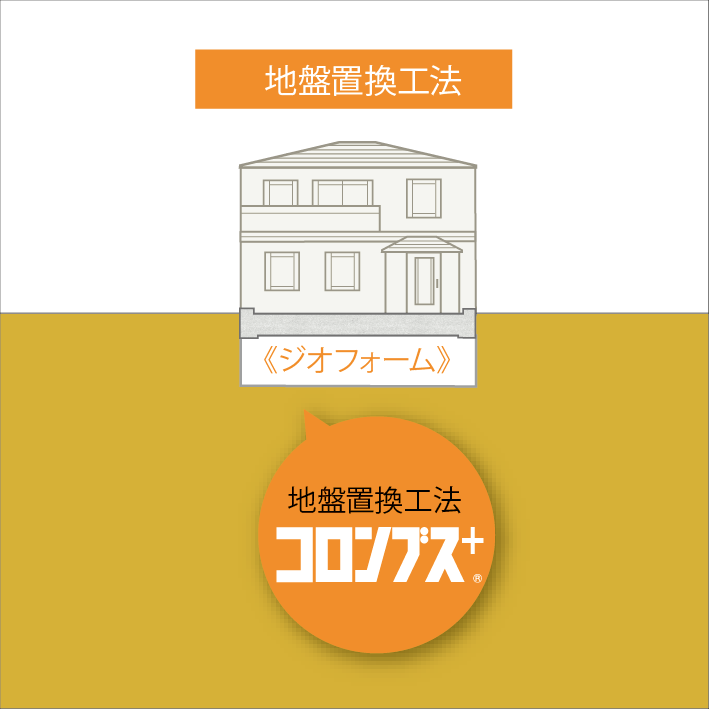

地盤置換工法「コロンブス+」は、基礎下の重い土を取り除き、そこに軽くて圧縮に強い《ジオフォーム》と置き換えて、軟弱地盤にかかる建物重量を軽減して沈下を抑えます。また、他の地盤改良工法と比べて、改良する地盤の深さが「浅く」おさまる場合があります。この特徴をいかして、お見積もりご依頼時に埋蔵文化財包蔵地域で発掘調査を回避できる掘削深度域を教えていただければ、可能な限りその範囲で地盤改良をするよう検討します。

○施工図に従ってプレカットされたジオフォームを搬入しますので、
　敷設が容易です。
○不同沈下による基礎および建物の損害を保証します。
　10年間・最高５千万円まで。
○公共物件から一般住宅まで全国で4,000件の実績（2020年8月時点）。
○全国に事務所・代理店を展開中。近隣の担当者がご説明に伺います。
○お見積りは無料です。

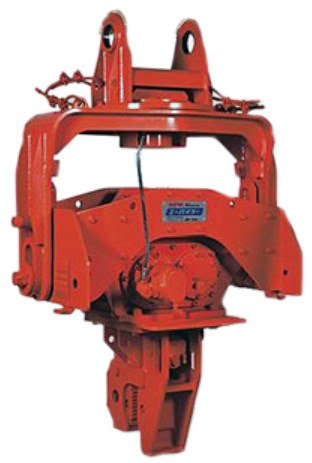

『杭打抜機・エーパイラ』は、市街地・狭い場所での
杭打ち・杭抜きに適した製品です。

簡易矢板装着機能を採用。シートパイルをらくらくセット。
クレーン、発電機等の機械が不要なため、少人数作業が可能で
コスト削減に貢献します。

国土交通省より、「HP-2SX」は超低騒音機械（指定番号1781）、
「HP-4SX」は低騒音機械（指定番号1782）として認定されています。

【特長】
■簡易矢板装着機能を採用
■シートパイルをらくらくセット
■クレーン、発電機等の機械が不要
■少人数での作業が可能でコストを削減
■国土交通省認定：超低騒音機械（HP-2SX）/低騒音機械（HP-4SX）

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

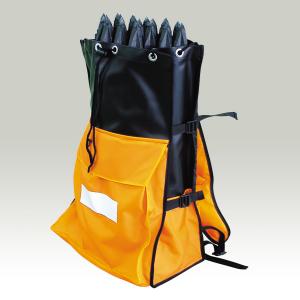

当社では、背中のクッションとウエストベルトで疲労を軽減する
『サーベイ・ザック』を取扱っています。

サイズは H550×W320×D180mmで、
45×45×600mmの杭が20本収納可能です。

このほか、生地が抜群の耐久性をもつ「パイルザック 縦型」も
取扱っています。

【仕様】
■45×45×600mmの杭が20本収納可能
■サイズ：H550×W320×D180mm

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

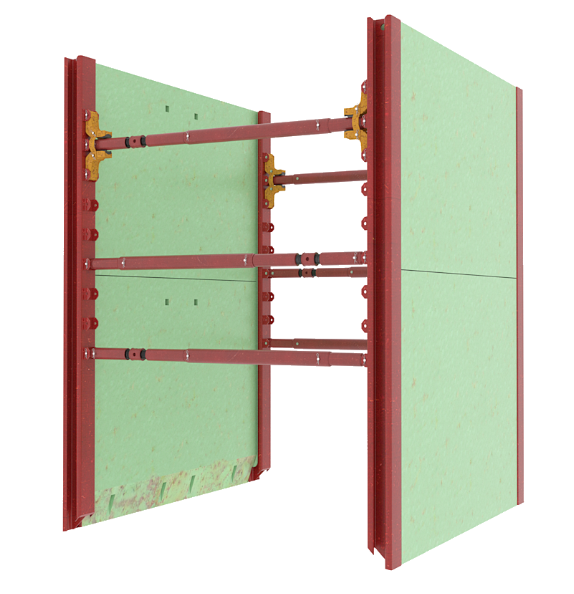

『SKパネル』は、スライドレール式パネル土留です。

パネル・ガイドレール・サポーターで組立てられたオープンウェルを
バックホーによって掘削しながら押し下げ、これを連続させて
掘削溝に土留を設置して行きます。

当システムは、機材の据付時間が短く、ほとんど連続的に掘削が可能。
また従来の腹起し・切梁等は必要としないので、工期が短縮され、
工費、管理費等の節約ができます。

【特長】
■たて込み簡易土留工法設計施工指針適用製品
■掘削据付と同時に支保工が完成
■安全索の採用により工事中の安全度を高める
■コストダウンが可能
■騒音・振動等の公害が発生しない

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

JFE建材株式会社の取り扱う『Jスマートウォール』についてご紹介します。

Jプランクプレートの開発(断面剛性アップ)により、矩形立坑の
補強リングレスを実現。作業性が改善し、組立時間の短縮が可能です。

また、当社において強度試験を実施し、設計耐荷重通りの強度を確認
しています。その他詳細につきましては、お問い合わせください。

【特長】
■補強リング不要
■性能試験を行い、十分な強度を確認
■作業性が改善し、組立時間の短縮が可能
■専用治具の利用により、作業性が更に向上
■裏込め材が確実に充填出来る

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

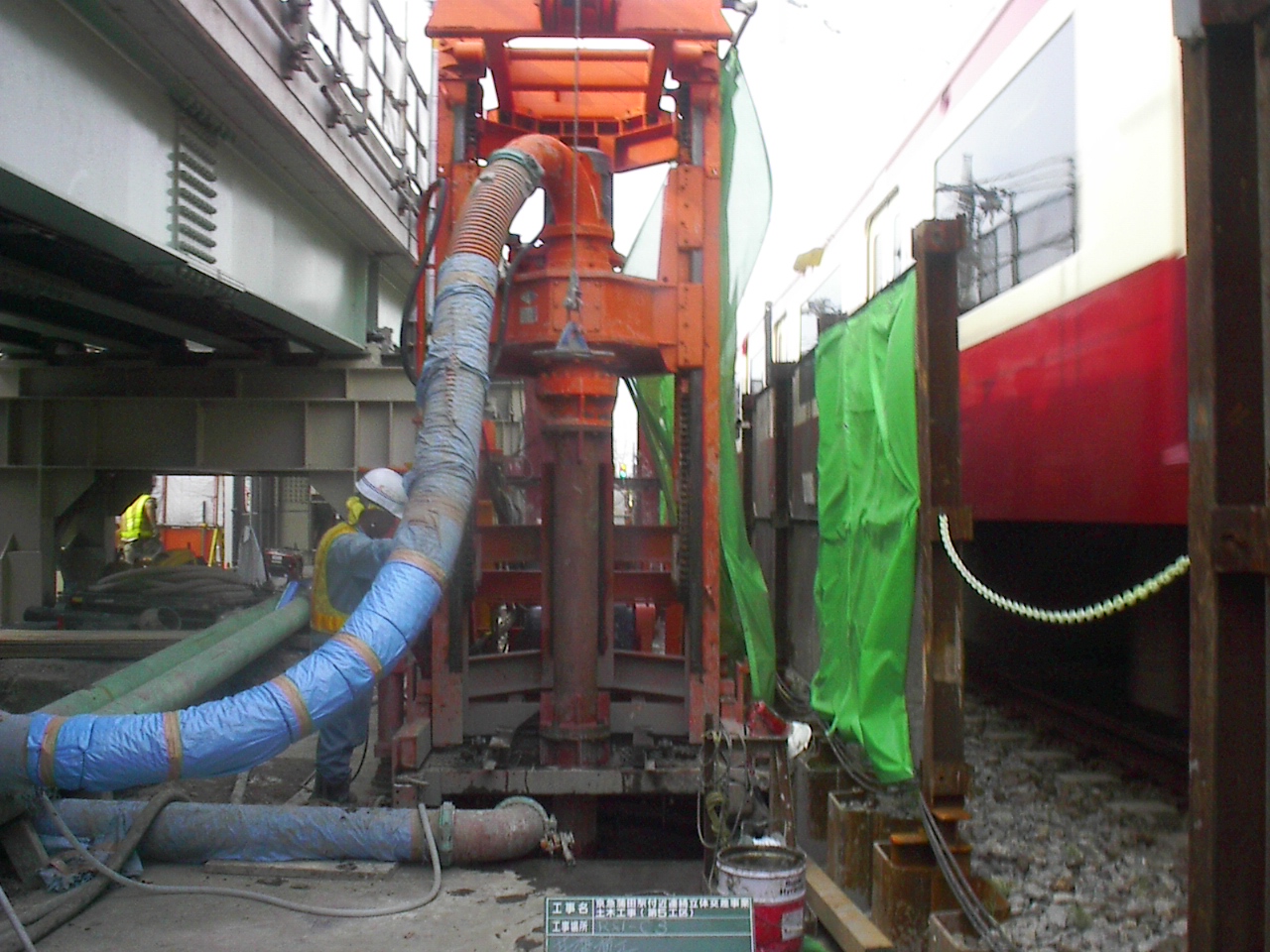

場所打ち杭機では　「TBM」　「TBH」　「MPD」　「JET」の 4製品をご用意しています。場所打ち杭工事では場所打ち杭機により地盤をあらかじめ掘削し、掘削孔に鉄筋かごを落とし込み、コンクリートを流し込んで現場にて鉄筋コンクリートの杭を構築します。
詳しい情報・資料は、弊社のホームページ（http://www.toa-tone.jp/）でご提供しています。

ソイルミキシング柱列式連続壁機は　製品「TMW」をご用意しています。現位置で土砂と複数軸のオーガで攪拌混合しソイルミキシング柱列壁を構築する連壁機です。壁面カッタが装備されているため、オーガヘッドの円柱形掘削による残余部分を除去し、直方体形状の連続した壁体を構築します。
詳しい情報・資料は、弊社のホームページ（http://www.toa-tone.jp）でご提供しています。

『ECS-TP工法』は、施工がシンプルで非常に容易なため、難しい現場にも
用いることができる鋼管杭トップ・プレートジョイント工法です。

従来の基礎の施工プロセスそのものを見直すことで、設計基規準で考慮される
構造クライテリアを満足した上で、工期を大幅に短縮することに成功し、
コストダウンと性能維持を同時に実現しました。

「傾斜地に堆肥舎を建てる」「駅舎の外側から新たに屋根を掛ける」といった
通常難しいとされてきた先駆的なプロジェクトで採用されています。

【特長】
■残土、産業廃棄物0
■施工日数が少ない
■狭いスペースでも施工可能
■低振動・低騒音で周辺の環境負荷が最小限
■搬入資材が少ないため車両台数が少ない

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

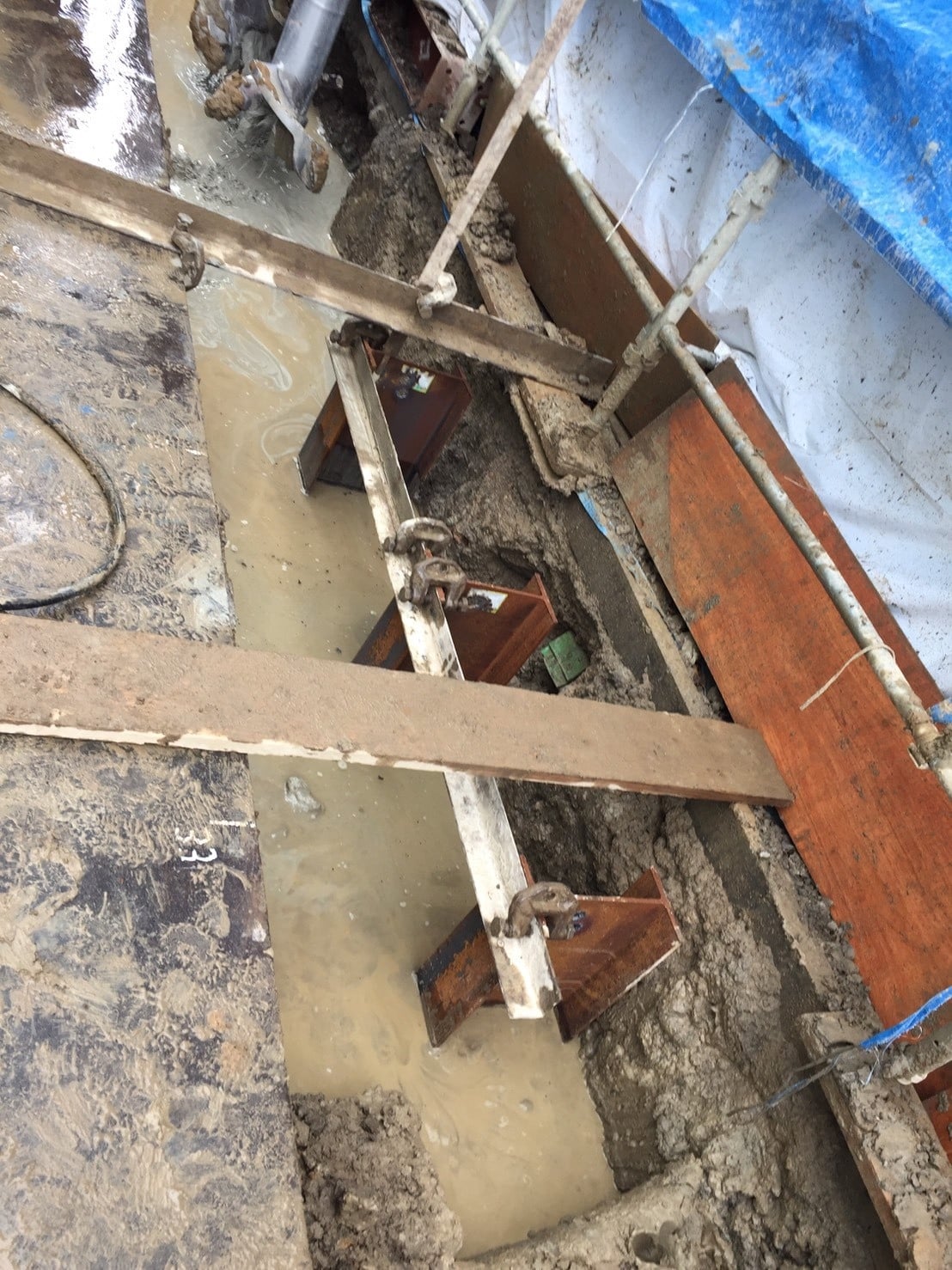

『ソイル連続壁 GuisWall工法』は、特殊ブレードを使用して、エレメントと両端孔を重ねて削孔し、その後、Ｈ鋼を挿入して構築する、特許出願中の新工法です。

専用の掘削機を使用して、オーガー機で地盤を削孔し、オーガーの先端より、セメントミルクを吐出しながら第1、第2エレメントの削孔混練を行います。
次に、第3エレメントは第1エレメントと第2エレメントの両端孔と重ねて、削孔混練を行い造成していきます。
その際、特殊ブレードを装着・挿入し、H鋼が左右にブレないよう建て込み、地中に構造物を構築します。

また、単軸施工のため、長尺の山留杭や桟橋(構台)杭の打設も可能です。

【ラインナップ】
■単軸工法（特許出願中　特願：2021-17112）
■ＳＭＷ工法

※工法概要については［PDFダウンロード］から資料をご覧き、詳細はお気軽に［お問い合わせ］ください。

ロータリーパーカッションドリルのリーディングメーカー、鉱研工業の新しい小型自走式モデルです。新型の専用ドリルヘッドKD-450Bを搭載し、小型化とハイパワーを両立させました。大型機での作業が困難な場所でも使用できる自走式ロータリーパーカッションドリル、アロージュニア40です。

『e-pile next工法』は鋼管杭工法の高い強度と品質の均一性
そして、再生可能な環境性能を保持する他、回転圧入施工による
低騒音・低振動、無排土施工で周辺環境と近隣配慮へも優れた施工工法です。

実践に強く、抜群の貫入性能と高い支持力を発揮する拡底構造、
そして杭頭上部に拡頭構造を付加したことで、断面性能の向上から
より高い経済性と安全性を実現いたしました。

【特長】
■抜群の貫入性能
■特殊部、厚肉材・両面溶接加工による高力構造
■拡頭杭使用でより高い経済性と安全性を実現
■「粘性土・砂質土・礫質土」3種地盤対応（大臣認定）
■エコマーク認定

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

「G-ECS PILE工法」は、多様な地盤で最大級の支持力係数を発揮する鋼管杭基礎工法です。
環境に優しく、しかも狭小地や搬入路での施工も可能。
シンプルな杭デザインや施工機の小型化によって、製造・施工のコストダウンも実現しました。
三誠の開発技術力を結集し、今の杭基礎施工が抱える課題を解決した工法です。

【ラインナップ】
○中層建築物
○低層建築物
○土木

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

土留めや地盤改良工事などで活躍するリーダーレスオーガDOG-23は、
作業難易度の高い現場にも対応可能です。

また、当社ではリーダーレスオーガ DOG-23のレンタル機をご用意しており、
本体サイズ0.45立米（6m掘削長）・0.7立米（8.5m掘削長）がございます。

【特徴】
・ミルクスイベル機構付き、エアーや水の送りも可能
・リーダレスの為、組立が容易で作業半径が大きくとれる
・機械本体（2種類）
　0.45立米ショベル（6m迄対応）0.7立米ショベル（8.5m迄対応）

【メリット】
・組立が容易な為、狭い現場での搬入・組立が可能
・パワーショベルを使用しているためメンテナンスが容易
・他の基礎機械に比べて作業半径が大きい
・壁際や斜面への打込み作業が可能

【用途】
・ダウンザホールハンマー
・杭抜き作業
・先行掘削
・柱状改良工事
・太陽光パネルのくい打ち作業

ラックならびに省スペース機器の製造販売を行う、ゴーリキ株式会社の
固定バーラックの活用事例をご紹介しています。

（株)スペースパーツ山形様では、材料をピッカー750に収納することで、
従来と同じ邸数の木拾い作業を2時間以上時間短縮することができました。

また、ラック背面が通路側になるように設置したことで、製品の出荷まで
の動線も改善されました。

【概要】
■企業：（株)スペースパーツ山形様
■所在地：山形県寒河江市
■業種 : プレカット工場（構造＋羽柄＋床・野地）
■設置場所 : 材料保管場所
■納品機種：ピッカー500（中量用）
■用途：材料保管

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

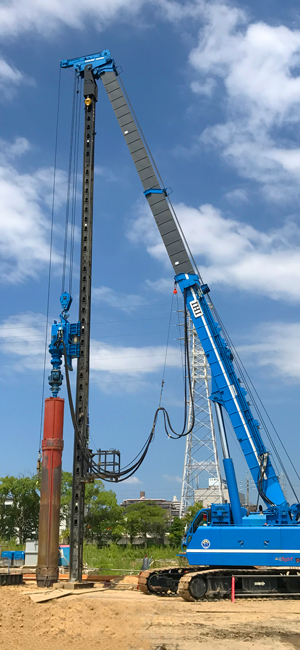

当社では、杭打機・杭抜機『アボロンシリーズ』をご提案しております。

φ18mmワイヤ対応 AG6000 油圧オーガ 55ton ベースマシン
「CR330 18HH-60C55」や、機動性に優れ短期間の杭打ち工事に適した
「GV-330 E16WH-37R25」などをラインアップしております。

ご要望の際はお気軽にお問い合わせください。

【ラインアップ】
■アボロンクレスト　CR330 18HH-60C55
■アボロンクレスト　CR400 22HH-120C75
■アボロンラフタークレーン装着式杭打機　GV-330 E16WH-37R25
■アボロンクローラクレーン装着式杭打機　GV-330 E18WH-50C35
■アボロンクローラクレーン装着式杭打機　GV-330 E20WH-50C50
■アボロンクローラクレーン装着式杭打機　GV-400 E22WH-120C75

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

「G-ECS PILE工法」は、多様な地盤で最大級の支持力係数を発揮する鋼管杭基礎工法です。
環境に優しく、しかも狭小地や搬入路での施工も可能。
シンプルな杭デザインや施工機の小型化によって、製造・施工のコストダウンも実現しました。
三誠の開発技術力を結集し、今の杭基礎施工が抱える課題を解決した工法です。

【G-ECSパイル技術資料】
○G―ECSパイルエ法の適用範囲
○引抜き方向支持力(短期)
○G―ECSパイルの構造・規格

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

・軽量/コンパクトサイズなので狭い現場でも使用できます
・手動油圧式なので電源不要
・ダブルプランジャーで引抜時間短縮

『ザ・ケイヤイタ』は、特殊鋼の先端技術が生んだ
配管工事用の仮土留矢板です。

ワンタッチで腹起しの取付が確実に行えるうえ、
疲労を軽減し、安全と能率を高めます。

【特長】
■安全：あつかい易く、根入れ確実
■耐久力：特殊鋼、亜鉛びき、2.4t
■軽い：3m物で18kg
■経済的：低価格で安全性大

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

『たて込み簡易土留工法』についてご紹介します。

当工法では従来極めて困難であった玉石地層等でも開削するところを
確認しながら作業を行いますので玉石、転石、障害物等がある場合、
これを取り除くか又は埋め込みながら開削作業を進める事が容易にできます。

また、使用機械は掘削機とクレーン車のみで施工でき、他の重機及び機材は
必要ありません。

【特長】
■各部材は強度計算された安全設計で軟合成構造
■掘削内部はより広く安全な作業ができる
■工事に依る開削部分の移動が早い
■住宅地等での工事期間が短くて済む
■各部材は分解でき普通トラックでも輸送できる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

『バイブロハンマー工法』は、バイブロハンマーをクレーンで吊下げ、
振動力で周辺摩擦力・先端支持力を低減させてシートパイルやH型鋼を
地中に施工する工法です。

バイブロハンマーの振動力をシートパイルやH型鋼に伝え、杭の周辺
摩擦力および先端支持力を低減させて、バイブロハンマーと杭の
重みにより打込みや引抜きを行います。

バイブロハンマー単独での施工が困難な場合には、ウォータージェット
併用やオーガ併用等の補助工法を用いることにより、様々な現場条件に
対応することが可能となります。

【ラインアップ】
■THV-35
■SS20L/SS40L
■SR30/SR45

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【（財）ベターリビングの実験で振動低減の確かさが実証】
【北海道立北方建築総合研究所で断熱・凍上防止効果が実証・評価】
【特許工法】

地盤置換工法「コロンブス+」は、基礎下の重い土を取り除き、そこに軽くて圧縮に強い《ジオフォーム》と置き換えて、軟弱地盤にかかる建物重量を軽減して沈下を抑えます。また、都心部では土地の面積が狭く、杭打機や地盤改良機など大型の機材の搬入が困難な場合があります。コロンブス+工法は、大型の機材を必要としません。

○施工図に従ってプレカットされたジオフォームを搬入しますので、敷設が容易です。
○不同沈下による基礎および建物の損害を保証します。10年間・最高５千万円まで。
○公共物件から一般住宅まで全国で4,000件の実績（2020年8月時点）。
○全国に事務所・代理店を展開中。近隣の担当者がご説明に伺います。
○お見積りは無料です。
○詳しくはお問い合わせ、またはカタログをダウンロードしてください。
