支持層確認とは？課題と対策・製品を解説

一般に単にボーリング調査と呼ばれる地盤調査法は、正式にはボーリング・標準貫入試験と言い、ボーリングBoring（＝くりぬくこと）によって掘削した孔を利用して、１ｍごとに地盤の硬さを測定する標準貫入試験を行なう調査です。
通常は、土のサンプリングと同時に行なわれます。
標準貫入試験によって得られるデータをＮ値（エヌち）と呼び、地盤の安定性を推定する目安とすることができます。

【特長】
○建設工事における設計・施工の際に最も一般的に行われている地盤調査
○調査地を掘削して土を観察することにより、地層の構成を明らかにする
○原位置における土の硬軟や締まり具合の相対値を知るためにN値を測定
○どんなに深い層でも硬い層でも掘り進むことができる

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

当製品は、毎秒0.5cmのスピードでCPT試験を行いながら土中の
撮影が可能であり、高輝度LEDライトにより鮮明な土中の画像を
リアルタイムに見ることができます。

データは、専用のロガーに保存でき、ロッドの長さは30m、50m用の
2種類となります。

また、最大100kNの貫入能力と4つのグランドアンカーで反力が
取れる「Compact CPT Rig」も取り扱っております。

【特長】
■先端抵抗値、周面摩擦値、間隙水圧値、傾斜値が測定可能
■毎秒0.5cmのスピードでCPT試験を行いながら土中の撮影が可能
■鮮明な土中の画像をリアルタイムに見ることができる
■データは、専用のロガーに保存可能
■ロッドの長さは30m、50m 用の2種類をご用意

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

TP32MTT.03は7つのPt100センサ(クラス1/3DIN)を内蔵しており、地面を基準として+5cm、0cm、-5cm、-10cm、-20cm、-50cm、-1mの7深度の温度を測定します。(WMO(世界気象機関)要求に準拠)
TP32MTT.03.1は6つのPt100センサを内蔵、地面を基準として､+5cm、0cm、-5cm、-10cm、-20cm、-50cmの6深度の温度を測定します。
プローブハウジングの材質はグラスファイバーで、完全な不浸透性と縦方向の高い熱絶縁性を保証します。
Modbus-RTUプロトコルのRS485デジタル出力により、長距離の接続ケーブルの使用が可能です。オプションケーブルの片側は切放しで、長さは5mまたは10mから選択可能。プローブに対する供給電源はDC6～30Vです。

■7段または6段深度測定による地中温度プロファイリング
■WMO準拠、長期高精度・安定計測、RS485Modbus-RTU出力
■高精度Pt100センサ(JISクラスA)、ケーブル長さ5m/10m
■土壌親和性の高いプローブハウジング、保護等級IP68

当社では、社内で蓄積されたボーリングデータを一元的に管理することが
できるWebシステムです。

サーバーとなるPCに本システムをインストール・運用することで
ネットワークに繋がっているPCのWebブラウザから利用可能。

登録したボーリングデータは地上に表示され、検索や柱状図表示、
断面図表示を行うことができます。

【特長】
■システムは軽量で表示速度が早い
■データベースを利用していないため、インストール・メンテナンスが簡単
■社内ネットワーク上のPCから情報を閲覧可能

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせください。

本装置は、一度に供試体3 ヶの「土の一軸圧縮試験」が行える画期的な試験機です。 独立載荷式ですので、準備のできた供試体から順次試験を開始でき、効率的に試験を行うことができます。 載荷はオートレンジ仕様で、ロードセル交換なしで広範囲の荷重で試験が可能、また最大容量が50kN ですので、 セメント改良土やセメントミルクなどの試験も行っていただけます。
制御はコンピューター自動制御ですので、供試体高さに合わせて変位速度調整も自動で行います。試験中は応力－歪曲線をリアルタイムに 表示でき、データは地盤工学会様式で処理･報告書作成を行います。

【特　長】
●セメント改良土等の高荷重試験ができる
●PC 制御で供試体高さに応じて変位速度自動変更！
●データ収録も報告書作成も、全てお任せ！

土の自動突き固め装置　A-410-F型は、土の突き固め試験（JIS A1210）及びC・B・R試験（JIS A1211）用供試体作成機として広く活用されています。テーブルの回転により、周囲6回突、中央1回突の繰返しで、均一な突固めが行え、熟練を必要と致しません。フリクションカムは、ウレタンゴム製のためスリップが無く、耐摩耗性に富んで長寿命です。詳しくはお問い合わせ、またはカタログをご覧ください。

『DM-602RR/604RR』は、最大深度100mの測定が正確にできる
超音波式側壁測定装置です。

高濃度の泥水・安定液の中でも鮮明に記録可能。
工事を高品質化、工期を短縮、工費を削減します。

尚、測定したデータは、記録機に設けたRS-232Cポートからパソコンに
出力することが可能です。

【特長】
■掘削したパイル孔の鉛直性や断面形状を、正確に測定・表示・記録できる
■記録データを電子ファイルに格納し、半永久的な保存が可能
■高濃度、高比重の泥水や安定液の中でも、鮮明な記録が得られる
■壁面エコーとノイズを自動識別する信号処理回路を採用
■常に適正な安定した記録が得られる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

『トリップバルブ』は、岩盤の平衡水位・透水係数・被圧水の水頭を
求める際に使用します。

湧水圧試験は、山岳トンネル調査では必須とされ、地下施設建設時の
浸透流解析で必要な値を得られます。

また、岩盤内での急激な地下水低下・上昇を把握でき突発湧水が発生する
箇所を予測します。

【特長】
■岩盤の平衡水位・透水係数・被圧水の水頭を求める際に使用
■湧水圧試験に適応
■突発湧水が発生する箇所を予測
■レンタル期間は最短5日間から

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

興亜開発では、技術者が現地に赴き、地形・地質状況を観察し、地盤や
岩盤の性状を踏査する『地表地質踏査』を行っております。

当調査は、対象地域の地形と基礎地盤の地質的性質、工学的性質、
水理特性等を把握し、その平面的・空間的な分布から、地形や地質の
成り立ち、地質構造を推定し、明らかにするために行います。

地表地質踏査のデータは、ボーリング調査や物理探査の結果の解釈などに
重要な役割を果たします。

【特長】
■技術者が現地に赴き地形・地質状況を観察
■地盤や岩盤の性状を踏査

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

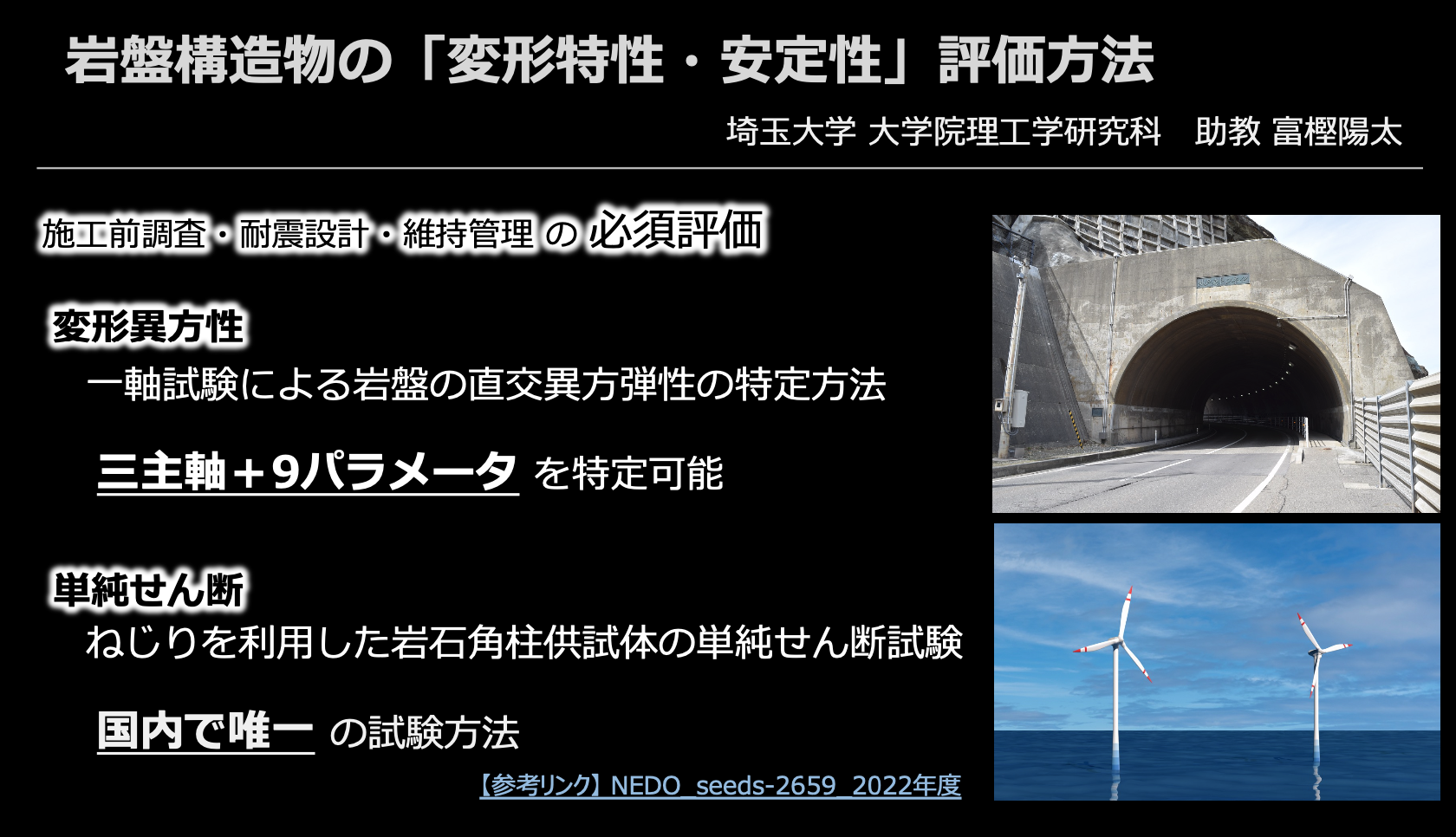

【変形異方性】
「一軸試験による岩盤の直交異方弾性の特定方法」

　・三主軸＋9パラメータを特定可能（従来技術では特定不可）
　・格段に少ない試験数（円柱供試体 3本 ）
　・角柱供試体でも適用可能
　・低コスト、高精度

【単純せん断】
「ねじりを利用した岩石角柱供試体の単純せん断試験」

　・国内で唯一の試験方法
　・地震時の岩の変形特性を明らかにする
　・耐震設計に必要なデータを取得
　・繰返し「せん断」 の評価
　　　車や列車などの交通荷重
　　　波浪の影響を受ける 洋上風力発電の基礎岩盤

本装置は供試体の養生に使用する為の恒温水槽です。現場での養生、学校での実験など幅広い用途にご利用いただけます。

＊オールステンレスで頑強
＊デジタル表示で確認しやすい
＊電動ブロアーで攪拌
＊キャスター付で移動が容易

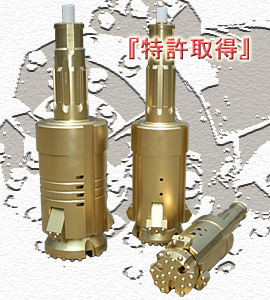

当社は、二重管工法では不可欠な拡径ビット、
『ADMS(アダムス) W Type』を取り扱っております。

ブレードの取付けは従来のデバイスに設けたピン穴に拠った
構造を改良してピンの抜け落ちがなくなりました。

またパイロットビット部の改良でスライム(堀屑)の上りと
重量バランスが向上しました。

【特長】
■穴曲がりしにくい構造
■掘削中の径落ち防止にロック機構
■強化ブレードによって拡径部が60％アップ(当社従来型)し、
　スムーズなビット回転が得られる
■ブレード保持をピン穴式(当社従来型)より構造を変更、ピンの脱落がない
■分解、点検、部品の入れ替えが容易

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせ下さい。

当製品は、大地比抵抗測定(電気探査法)を迅速・正確に調査測定
可能な測定器です。

電圧、電流、抵抗測定値は視認性の良いデジタル表示で、
持ち運びに便利なハンディタイプケース。

4端子抵抗測定法を用いて2電極間の抵抗を正確に測定します。

【特長】
■大地比抵抗測定(電気探査法)を迅速・正確に調査測定
■ボーリング着工前に概略地質調査が可能
■簡単な操作で測定(電圧/抵抗測定レンジ切換)が可能
■電圧出力レンジ(600V/300V/150V)、抵抗測定レンジ(1kΩ/400Ω/4Ω)
■持ち運びに便利なハンディタイプケース(約8.5kg)

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社では、三軸圧縮試験等での、土質試験、岩盤試験、海底地質調査等に
使用する、天然ラテックスを原料として製作したゴムスリーブ（メンブレン、
メンブラン）を取り扱っています。

また、ネオプレンを使用した製品や、底のついた袋状の製品、
バルーン等も製作いたします。

通常規格寸法の在庫から、特注サイズの製作依頼まで、
お気軽にお問い合わせください。

【特注サイズ】
■通常規格寸法にないサイズや、Φ300mmを超えるサイズの場合は、
　型製作費別途にて製作可能
■当社では、Φ1000ｘ1500xｔ10mmの製作実績あり

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

舗装業務におけるCBR試験を行う為のシステムです。
その他の各種土質試験もサポートしています。
