『ドロッププラグ』は、陶器製のケースに水中接着剤樹脂をコーティングした
ゴムチップ・クルミ殻を高密度で充填。坑内へ投下し、ドリルアウトすることで、
逸泥層を閉塞させるドロップ式結合性LCM（逸泥防止剤）です。

低価格とスピーディな硬化・手軽さによる工期短縮を実現し、
従来より大きなサイズのLCMと優れた接着効果で、80KL/h超の大規模逸泥も
閉塞可能です。ご要望の際はお気軽に、お問い合わせください。

【特長】
■80KL/hの逸泥も阻止する驚異の止水力
■工期を劇的に短縮
■逸泥対策費用を大幅カット

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

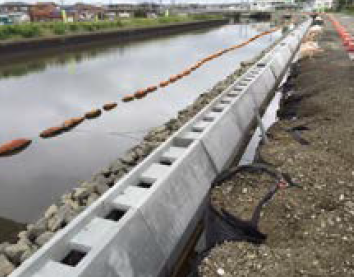

『フレキシブル笠コンブロック』は、現場の要望に対し、柔軟に対応できる
プレキャストコンクリート製品です。

鋼矢板（普通・広幅・ハット型）に加え、コンクリート矢板にも対応した
ラインアップで、幅広い使用目的に対応可能。

製品の大型化、施工の簡素化を図ったことで、作業が滞ることなく連続した
施工が可能となり、トータルコストも縮減できます。

また、耐衝撃性が大きい「鉄筋コンクリート矢板」もご用意しています。

【フレキシブル笠コンブロック 特長】
■多種多様化する矢板形式に対応する製品ラインアップ
■大幅な施工性の向上
■トータルコストの縮減

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

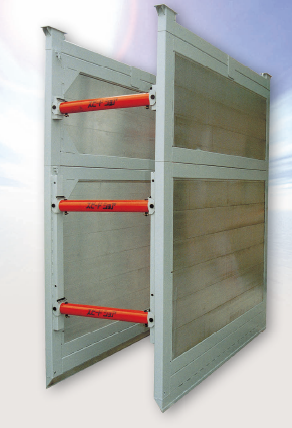

『スーパーパネル』は、フレーム部には鉄鋼材、パネル部には
アルミ合金形材を採用し、シンプル・堅牢・軽量を兼ね備えた
パネル型土留です。

深さ1.5mより0.5m単位で対応可能。

軽量なために作業性が向上する事で、作業人員の削減や工期の
短縮が見込めます。

【特長】
■たて込み簡易土留工法設計施工指針適用製品
■パネル部にはアルミ形材、フレーム部には鉄鋼材を採用
■バックホー・クレーン車のみで掘削・たて込み・管埋設・
　埋戻し・引抜きまで行える
■軽量なために作業性が向上する事で、作業人員の削減や
　工期の短縮が見込める

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ラックならびに省スペース機器の製造販売を行う、ゴーリキ株式会社の
固定バーラックの活用事例をご紹介しています。

住宅設備機器・住宅部材・木工製品の企画・製造を行っている（株）トーマ 様では、
新型ラック「ピッカー750」の導入により、上下段に荷物が収納された状態でも、
スムーズに任意の段のアームの取り外しが可能になりました。

【概要】
■事業内容：住宅設備機器・住宅部材・木工製品の企画・製造
■所在地：奈良県大和高田市
■納品機種：ピッカー750（重量用）
■用途：材料保管

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

NC・MCフライス・NC旋盤全般・超硬合金・ハイスetcロー付け・ワイヤー放電加工全般などを扱います

藤田金屬株式会社では『鋼矢板』を取り扱っております。

当製品は、古くから設計者や施工者にもなじみが深く、港湾・河川・土留・
基礎等の工事分野において優れた品質と施工性によってひろく使用されて
おります｡

工事が簡単で、大がかりな施工設備を必要としないほか、急速施工が可能で
工期が大幅に短縮されるといった、かずかずのすぐれた特長を有するため
岸壁工事、護岸工事、仮設工事など利用される分野も多岐にわたっています｡

【特長】
■壁体が軽量のため重力式構造物と異なって耐震設計が有利にできる
■工事が簡単で、大がかりな施工設備を必要としない
■急速施工が可能で、工期が大幅に短縮される
■地盤の状況に応じて鋼矢板の断面、長さを変えられるので合理的、経済的な
　設計が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

当社では、背中のクッションとウエストベルトで疲労を軽減する
『サーベイ・ザック』を取扱っています。

サイズは H550×W320×D180mmで、
45×45×600mmの杭が20本収納可能です。

このほか、生地が抜群の耐久性をもつ「パイルザック 縦型」も
取扱っています。

【仕様】
■45×45×600mmの杭が20本収納可能
■サイズ：H550×W320×D180mm

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

藤田金屬株式会社では『鋼製山留』を取り扱っております。

当製品は、現場の大きさ深さを考慮し、又現場の形状に合わせた架設の
方法を取る事が可能。土圧に対しても十分耐えうる数種類の規格化された
支保工にご計画いただけます。

さらに、塗装仕上げになっており、美観的に申し分なく、組立てた場合
整然として安定感、安心感がございます。

【特長】
■規格化されているので長さ調整、変更が可能
■強度的に安心感がある
■支保工を組合せる事により大きな空間も取る事が出来る
■掘削等の施工にメリットが出て作業能率が向上
■塗装されているため新たに塗装の必要性がない

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

『SKパネル』は、スライドレール式パネル土留です。

パネル・ガイドレール・サポーターで組立てられたオープンウェルを
バックホーによって掘削しながら押し下げ、これを連続させて
掘削溝に土留を設置して行きます。

当システムは、機材の据付時間が短く、ほとんど連続的に掘削が可能。
また従来の腹起し・切梁等は必要としないので、工期が短縮され、
工費、管理費等の節約ができます。

【特長】
■たて込み簡易土留工法設計施工指針適用製品
■掘削据付と同時に支保工が完成
■安全索の採用により工事中の安全度を高める
■コストダウンが可能
■騒音・振動等の公害が発生しない

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

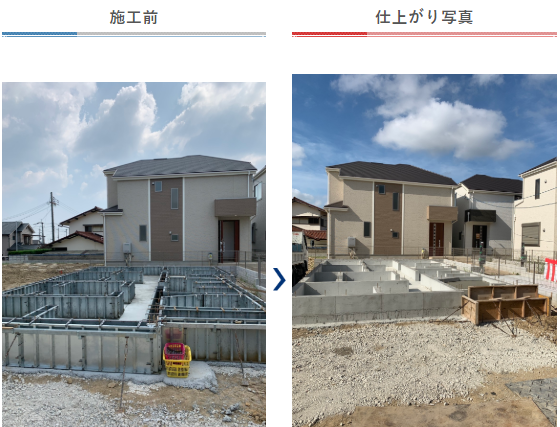

当社の鋼製型枠を使って、施工した事例と合わせて、ご購入いただいた
基礎工事業者の方の声をご紹介いたします。

当社の鋼製型枠は軽いため、強度のご心配をされる方がいると思います。
ですが、板金業で培ったノウハウを生かし、軽くても強度の出る製作を
行っております。

一体物で製作しているので、隙間からコンクリートが入り平面と側面が
広がる心配がありません。

平パネルのみですが、お客様のお名前、会社名などをアルファベットで
入れることも可能です。ご用命の際はお気軽にご相談ください。

【基礎工事業者の方の声】
■株式会社　成信さんのコメント
・表面の継ぎ目なども目立たず綺麗に仕上がる
・4棟現場でも、鋼製型枠が軽いので疲れずに早く組み立てることができた
■基礎工事業者の方のコメント
・組み立てが簡単なので、経験がなくても組み立てできる。しかも軽い！
・軽いから強度が大丈夫か？波打たないか？って心配してたけど、
　きれいに仕上がっている！

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

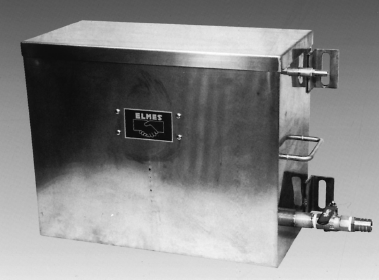

『SDV-1SL-B,SDV-1SA-B』は、連通管式沈下計、圧力式沈下計の基準水面を
維持するための水槽です。

堰板で仕切られた基準水槽と回収補助槽および給水ポンプで構成されており、
標準型のほかに、地下鉄構内など建築限界で突出寸法に制約がある所で使用できる
薄型や、導水路や貯留管など水没する箇所でもで使用できる密閉型もあります。

新給水ポンプの採用により、省電力になりました。
ポンプの交換が容易になり、また停電後の電源回復時に自動復旧されます。

【特長】
■堰板で仕切られた基準水槽と回収補助槽および給水ポンプで構成
■標準型、薄型、密閉型をラインアップ
■新給水ポンプの採用により、省電力
■ポンプの交換が容易
■停電後の電源回復時に自動復旧される

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社が行う、押出成形についてご紹介いたします。

樹脂型枠は、PP(ポリプロピレン)樹脂にて成形しコンクリート(強アルカリ性)を
流し込んでも、耐薬品性が優れており問題ありません。長尺品対応が可能であり、
軽量化が図れます。

また、レベルコンフレームは、コンクリートを流し込んだ際の変形もPP樹脂に
添加剤を混ぜることにて強度UPが可能で、形状もご要望に応じて対応できます。

【特長】
■樹脂型枠
　・合板に比べ施工性UP
　・複数回使用できる
　・PP樹脂にて成形
　・耐薬品性が優れている

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

JFE建材株式会社の取り扱う『Jスマートウォール』についてご紹介します。

Jプランクプレートの開発(断面剛性アップ)により、矩形立坑の
補強リングレスを実現。作業性が改善し、組立時間の短縮が可能です。

また、当社において強度試験を実施し、設計耐荷重通りの強度を確認
しています。その他詳細につきましては、お問い合わせください。

【特長】
■補強リング不要
■性能試験を行い、十分な強度を確認
■作業性が改善し、組立時間の短縮が可能
■専用治具の利用により、作業性が更に向上
■裏込め材が確実に充填出来る

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

ソイルミキシング柱列式連続壁機は　製品「TMW」をご用意しています。現位置で土砂と複数軸のオーガで攪拌混合しソイルミキシング柱列壁を構築する連壁機です。壁面カッタが装備されているため、オーガヘッドの円柱形掘削による残余部分を除去し、直方体形状の連続した壁体を構築します。
詳しい情報・資料は、弊社のホームページ（http://www.toa-tone.jp）でご提供しています。

【特長】
(1)現地での型枠加工を必要としないため，作成工程が短期間である。
(2)構成部材が軽量で種類も少ない。
(3)工場加工品であり，品質が安定している。
(4)施工管理期間が短く，また品質・出来形管理の手間がかからない。
(5)大きな不陸調整機能を有する。
(6)廃材が少なく，環境負担が小さい。

『ソイル連続壁 GuisWall工法』は、特殊ブレードを使用して、エレメントと両端孔を重ねて削孔し、その後、Ｈ鋼を挿入して構築する、特許出願中の新工法です。

専用の掘削機を使用して、オーガー機で地盤を削孔し、オーガーの先端より、セメントミルクを吐出しながら第1、第2エレメントの削孔混練を行います。
次に、第3エレメントは第1エレメントと第2エレメントの両端孔と重ねて、削孔混練を行い造成していきます。
その際、特殊ブレードを装着・挿入し、H鋼が左右にブレないよう建て込み、地中に構造物を構築します。

また、単軸施工のため、長尺の山留杭や桟橋(構台)杭の打設も可能です。

【ラインナップ】
■単軸工法（特許出願中　特願：2021-17112）
■ＳＭＷ工法

※工法概要については［PDFダウンロード］から資料をご覧き、詳細はお気軽に［お問い合わせ］ください。

土留めや地盤改良工事などで活躍するリーダーレスオーガDOG-23は、
作業難易度の高い現場にも対応可能です。

また、当社ではリーダーレスオーガ DOG-23のレンタル機をご用意しており、
本体サイズ0.45立米（6m掘削長）・0.7立米（8.5m掘削長）がございます。

【特徴】
・ミルクスイベル機構付き、エアーや水の送りも可能
・リーダレスの為、組立が容易で作業半径が大きくとれる
・機械本体（2種類）
　0.45立米ショベル（6m迄対応）0.7立米ショベル（8.5m迄対応）

【メリット】
・組立が容易な為、狭い現場での搬入・組立が可能
・パワーショベルを使用しているためメンテナンスが容易
・他の基礎機械に比べて作業半径が大きい
・壁際や斜面への打込み作業が可能

【用途】
・ダウンザホールハンマー
・杭抜き作業
・先行掘削
・柱状改良工事
・太陽光パネルのくい打ち作業

井筒屋社より「ニュークイック・サポート」のご案内です。

『ザ・ケイヤイタ』は、特殊鋼の先端技術が生んだ
配管工事用の仮土留矢板です。

ワンタッチで腹起しの取付が確実に行えるうえ、
疲労を軽減し、安全と能率を高めます。

【特長】
■安全：あつかい易く、根入れ確実
■耐久力：特殊鋼、亜鉛びき、2.4t
■軽い：3m物で18kg
■経済的：低価格で安全性大

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

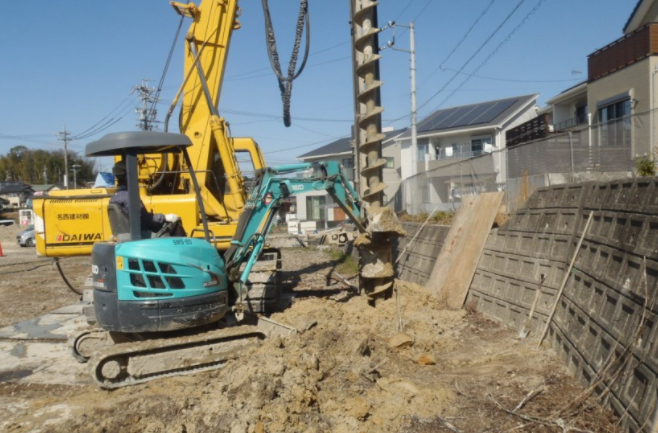

『セメントミルク工法』は、掘削したあと杭を挿入し、セメントミルクの
根固め液で地盤と一体化する工法です。

スクリューで支持層まで掘削し、セメントミルクの根固め液を
注入しながらスクリューを引きます。

その後、杭を挿入し杭周固定液の硬化によって杭と地盤を一体化させ
支持力を強くします。

【特長】
■無振動、無騒音工法
■杭と地盤を一体化させ支持力を強くする

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『スーパーメックスビット』は、デバイスの先端部に配置された2個あるいは
3個のビットヘッドを正転、逆転させることでビット径を拡大、収縮できる
特長をもつ、多機能型同時ケーシング削孔システムです。

削孔時にケーシングを後続させることにより、様々な崩壊性地盤に
安定した穴を掘ることを可能にしました。(二重管方式)

また、2枚刃、3枚刃のバランス構造は一般的な偏心リーマ一方式による
掘削に比べて、負荷の偏りがないため、以下のような利点があります。

【利点】
■パーカッションによる高速穿孔
■バランス穿孔のため、穴曲がりが少ない
■玉石、転石層でも回転ムラが少ない
■確実な径の拡大、収縮

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

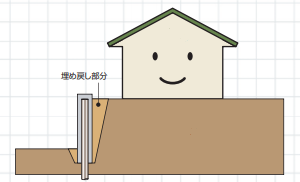

『YOSAKU工法』は、背面土圧と鉛直荷重を支えるために
コンクリート壁と杭基礎との一体構造を特長とした工法です。

コストを低く抑えることができ、土の掘削量も少なく済む、
作業効率の高い土留壁です。

傾斜地や高低差がともなう場所では、とくに威力を発揮。

従来のような基礎ベースが不要で、掘削時における土の問題
（移動・処理・軟弱化など）と周囲への影響とコストを低く
抑えることが可能です。

【特長】
■掘削土量および土工事を少なく抑え、作業量大幅減少
■工期短縮・コスト削減
■基礎ベース不要
■掘削時の土の問題（移動・処理・軟弱化など）と周囲への影響コストを削減

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『たて込み簡易土留工法』についてご紹介します。

当工法では従来極めて困難であった玉石地層等でも開削するところを
確認しながら作業を行いますので玉石、転石、障害物等がある場合、
これを取り除くか又は埋め込みながら開削作業を進める事が容易にできます。

また、使用機械は掘削機とクレーン車のみで施工でき、他の重機及び機材は
必要ありません。

【特長】
■各部材は強度計算された安全設計で軟合成構造
■掘削内部はより広く安全な作業ができる
■工事に依る開削部分の移動が早い
■住宅地等での工事期間が短くて済む
■各部材は分解でき普通トラックでも輸送できる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

『バイブロハンマー工法』は、バイブロハンマーをクレーンで吊下げ、
振動力で周辺摩擦力・先端支持力を低減させてシートパイルやH型鋼を
地中に施工する工法です。

バイブロハンマーの振動力をシートパイルやH型鋼に伝え、杭の周辺
摩擦力および先端支持力を低減させて、バイブロハンマーと杭の
重みにより打込みや引抜きを行います。

バイブロハンマー単独での施工が困難な場合には、ウォータージェット
併用やオーガ併用等の補助工法を用いることにより、様々な現場条件に
対応することが可能となります。

【ラインアップ】
■THV-35
■SS20L/SS40L
■SR30/SR45

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

メリット

取付簡単：
打ち機械を使い快速にインストールできるので他のベース設置方案よりコストと時間を節約できます。

安全性と信頼性：
製品負荷分析および実験結果は規範に合致し、安全が保証できます。

高耐久性：
あらゆる構成部品は耐食性に大変優れ、屋外に広く使われます。

技術情報：
設置場所：各種類基礎
材料：Q235B
直径：50~140mm
長さ：1000~2000mm
厚み：2~4mm

スタンダード：
GB50021-2001
GB50007-2002
GB50011-2001

耐食性処理：溶融亜铅めっき

現在の価格：
1200ｍｍ 13＄/本 　 　　1600ｍｍ 14.5＄/本
1800ｍｍ 15.8＄/本 　 　2000ｍｍ 17.4＄/本

ご連絡を心よりお待ちしております。
陳（jason@wanhos.com）

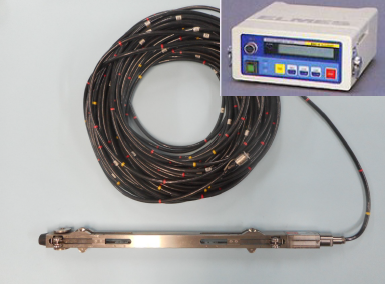

『MC-300I□-MP60-□』は、ボーリング孔や山留め壁に埋設したガイド管
（角パイプ）の中に挿入し、スライドさせながら、一定間隔で傾斜角を
測定することにより、地中の水平変位や山留め壁の変形を測定する計器です。

1軸2軸用がありますので測定の目的に応じて選定可能。

測定したデータは、「エルコーダ」にメモリーしパソコンで簡単に
データ整理ができます。

【特長】
■600分も製作可能
■市販されている角型鋼管（t=2,2.3m）に対応
■地中の水平変位や山留め壁の変形を測定する
■1軸2軸用があり、測定の目的に応じて選定可能
■測定したデータは、「エルコーダ」にメモリーし
　パソコンで簡単にデータ整理ができる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当資料では、「土木泥水処理システム」についてご紹介しております。

システムの概要や、従来技術との比較、バキューム処理との
メリット・デメリット比較などを掲載。

また、鋼矢板打込み工事をはじめとした現場事例も豊富にご紹介しており、
導入検討の際に、参考にしやすい一冊となっております。

【掲載内容(抜粋)】
■はじめに
■このような課題を解決
■土木泥水処理システムについて
■汚泥減容化について
■現場事例1-1 鋼矢板打込み工事1

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
