物体検出・追跡における製品の欠陥検知とは?
製造ラインにおける製品の品質管理において、画像処理技術を活用し、製品の外観上の欠陥を自動的に検出・追跡する技術です。これにより、人手に頼る検査の限界を超え、高精度かつ効率的な品質保証を実現します。
各社の製品
絞り込み条件:
▼チェックした製品のカタログをダウンロード
一度にダウンロードできるカタログは20件までです。

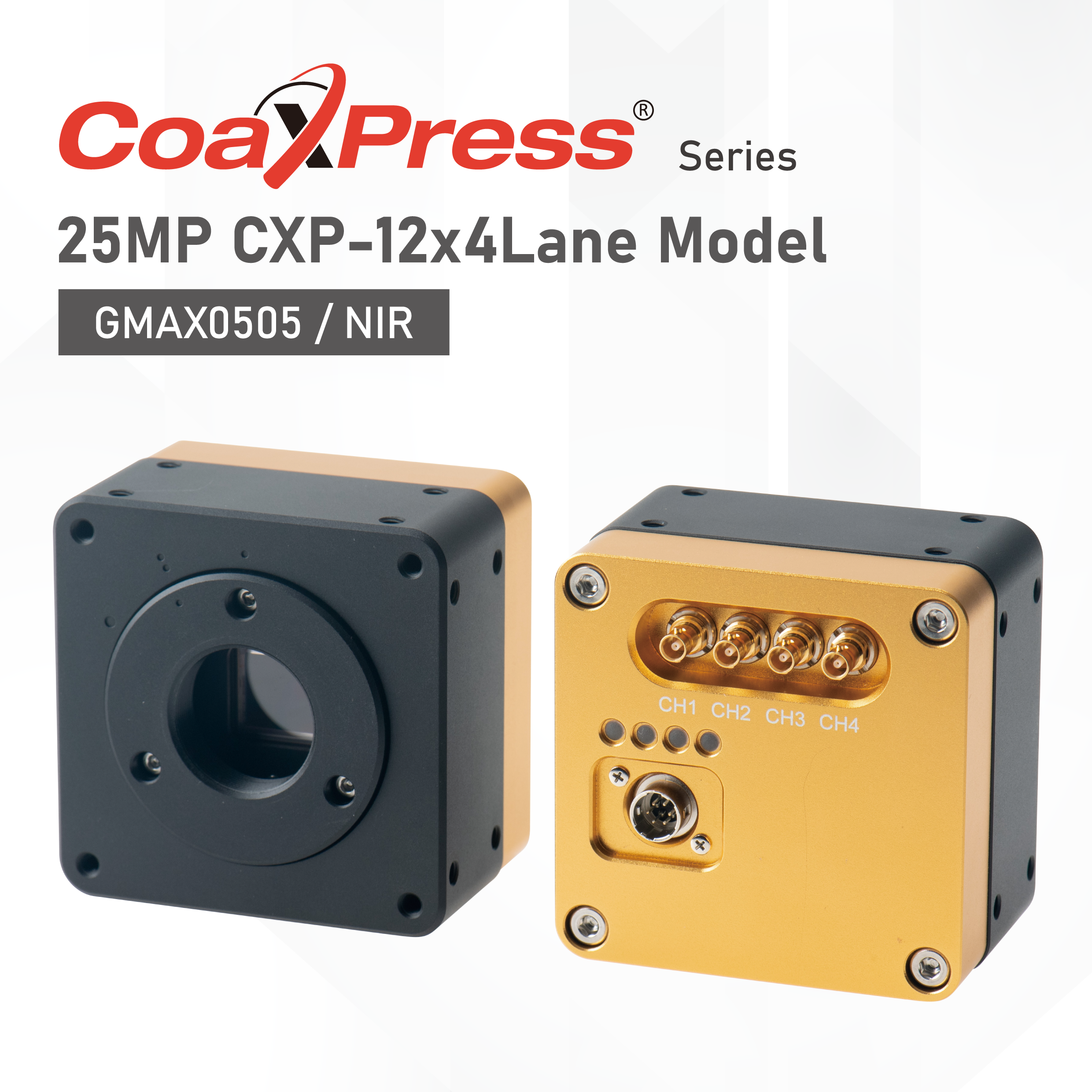

研究開発分野における材料分析では、材料内部の構造や組成を可視化し、その特性を詳細に分析することが求められます。特に、近赤外光を利用した分析は、材料の内部構造や化学結合に関する情報を得る上で重要です。しかし、従来のカメラでは解像度や感度が不足し、十分なデータが得られないという課題がありました。本製品は、高解像度と高速性を両立し、近赤外感度を高めたCMOSセンサーを搭載することで、材料分析における新たな可能性を拓きます。
【活用シーン】
・材料の内部構造観察
・化学反応の可視化
・非破壊検査
【導入の効果】
・850–940nmで高QE
・高解像度による詳細な分析
・高速撮影による動的現象の捉えやすさ
・近赤外感度向上による、より多くの情報取得
【研究開発向け】25MP近赤外カメラ|850–940nmで高QE
