ノズル洗浄装置 超音波洗浄機は、液中に含まれる空気を除去し、キャビテーションを効率的に発生させます。
アルコール類や各種溶剤類は、空気の溶解残留量が多く、泡ばかり発生し効率的な洗浄が行えません。
当社の洗浄機は、超音波の能力を最大限引き出した装置としてシステム化されております。

【特徴】
○真空脱気機能
○昇温機能
○昇降機能
○循環機能及びフィルター機能 etc

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

当資料では、主要な3方式(アルカリ洗浄、炭化水素洗浄、トリクレン洗浄)の
原理・性能・適用性を比較解説しております。

アルカリ洗浄や炭化水素洗浄などの洗浄方式の概要をはじめ、各洗浄方式の
原理と特長、方式別の洗浄特長と比較表、汚染物質別の除去性能比較など、
多数の情報を掲載。

また、除去性能グラフや各方式のメリット・デメリット、環境・安全性評価、
用途別最適方式についても解説しております。

【掲載内容(一部)】
■洗浄方式の概要
■アルカリ洗浄の原理と特長
■炭化水素洗浄の原理と特長
■トリクレン洗浄の原理と特長
■方式別の比較表

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

◆炭化水素系洗浄剤を使用すれば真空蒸留再生機との組合せで高い洗浄度と経済性を両立できます。

◆ヒータ、温調、タイマを標準装備です。

◆バレルバスケット容量が大きいので細かなワークも一度に大量に洗浄ができます。バレル回転速度は低回転です。精密で細かな部品などの切り粉除去にも効果を発揮して、安心して洗浄が出来ます。

◆専用の多ヘッド型トラバーサで、洗浄ワークを自動搬送します。

シャワー洗浄を行いながら、大量の水を送り込み水流を起こし、
水中洗浄を行います。
洗浄槽は二重構造となっており、バケットが槽へ引き込まれると、
槽内へ一気に水を流し込みオーバーフローさせます。水をオーバー
フローさせることにより、油・切粉を除去します。
ワークをセットし、起動ボタンを押すだけで、バケット引き込み、
払い出しまでの洗浄、エアブロー工程を自動で行います。
水没したバケットは、回転しながら、スプレー洗浄を行ないます。
水没状態で行うキャビテーション洗浄により、今までのシャワー
洗浄機より格段の洗浄効果が得られます。

その他詳細は、カタログをダウンロード、もしくはお問い合わせ下さい。

薬液洗浄(有機洗浄・酸洗浄)は、有機溶剤、酸、アルカリなどの化学薬品を使用して、純水洗浄では落としきれない汚れを除去するサービスです。

弊社はフィルタの製造を専門で行っている会社です。
フィルタメーカーならではの、用途別に特殊なフィルタの製造が可能です。

板金工場の方向けに、フィルタ付のクリーンカーテンを製造しています。
空気の通りは良くして埃や塗装材などの粉塵を防ぎ、労働環境を改善できます。

ご要望に応じて、下をすらないようチェーンを入れた仕様や、
扉の部分の開閉をマグネットにするなどの開口部の設計・提案など
特殊なサイズや仕様に合わせて製造できます。

株式会社アチカ機械では『簡易型洗浄機』を取り扱っております。

徹底した標準化、原価低減により、低価格・短納期での対応が可能。
シンプルで省スペースに対応します。

また、長年の経験を活かした合理的な機器配置となっております。
さらにワークパレットが回転するため洗浄品質が安定しております。

【特長】
■低価格
■短納期対応
■省エネ
■シンプルで省スペース対応
■多種の小物ワークに対応

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

『水神くん SWR-100S』は、省スペースで低価格な多方向深孔全自動
洗浄機です。

複雑に交差する多方向深孔を1.1MPaの移動式ノズルで洗浄液を噴射。
切屑の完全除去と内外径の洗浄を自動で制御します。

当製品は飛沫防止自動扉を装備しており、また濾過フィルター目詰まり
警告装置も搭載しております。

【特長】
■ワンタッチ内径自動洗浄
■深細孔の切粉除去に最適
■飛沫防止自動扉装備
■省スペース
■低価格

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

メッキンクリーナＴはあらゆる細菌に対して抗菌スペクトルを有するように開発された滅菌洗浄剤です。
メッキンクリーナＴは、一般には使用液に０.２％添加して使用致しますが、切削性、防錆性、手荒れなどに問題を生じることはありません。


Ｑ：水溶性切削油、そのまま入れ替えていませんか？

Ａ：水溶性切削油の入れ替え時に使用します。
　　水溶性切削油をただ入れ替えただけでは、配管内・タンクの隅・ポンプ等に雑菌が残り、腐敗を誘発します。
　　メッキンクリーナーTを入れ替え１〜24時間前に投入する事により配管内等機械の隅々の雑菌を駆除する事ができます。
　　また、投入後も通常通りに加工が可能な為、作業時間のロスがありません。

『Sakigake（サキガケ）』は、塩素系有機溶剤や、水・アルカリを使用せず、
油・油の溶解力を利用し、蒸気圧の高い油で一旦前洗浄した後、加熱・減圧し、
洗浄油を蒸発（気化）させることにより、洗浄する方式の装置です。

洗浄油と、被洗浄油とは、装置に付帯する再生装置（特殊蒸留器）により
各々分離回収し、再使用しますので、操業費は安価で、取扱も容易です。

【特長】
■環境（大気・土壌・地下水・河川・海洋）を汚染しない
■火災や爆発の恐れなし
■毒物・劇物不使用
■洗浄油は分離回収し、再使用可能
■付着油分は分離し、自動排出

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社では、機械とパレタイズストッカー間での各種作業を追加するための
オプションをご用意しています。

「洗浄装置」は、切削液で汚れた製品の洗浄を行うオプションです。

水洗浄､エアブロー等の洗浄オプションを追加することで製品の計測や
割り出しが可能となり、縦方向及び横方向等の洗浄を行います。

また、回転機能付きもご用意しています。

【特長】
■切粉除去用にエアブロー、水洗ブロー洗浄を行う
■製品の計測や割り出しが可能
■縦方向及び横方向等の洗浄を行う
■回転機能付きもご用意

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社では、研削、研磨加工の前後工程で必要になってくる『洗浄装置』を
洗浄対象物の材質やサイズ、汚染物質などに合わせてご提案させて頂きます。

超音波、スピン、スクラブ、RCAなど様々な洗浄方式がございます。

ご要望の際はお気軽にお問い合わせください。

【特長】
＜横置きタイプ（スピン＋スクラブ＋薬液・洗浄タイプ）＞
■洗浄→乾燥まで行える
■～Φ12インチまで対応可能
■コンパクトなため、実験機や研究用途に好適
■省スペースでもクリーン度の向上を狙える
■ノズルカスタムにより様々な洗浄方法へと発展可能

※詳しくは外部リンクをご覧いただくか、お気軽にお問い合わせ下さい。

世界中に多くの納入実績を誇る
汎用性に優れた「低価格シャワー洗浄機」

●効果的な洗浄方式
●省スペース設計、設置も移動も容易（キャスター付き）
●さまざまな用途に対応できる広い洗浄槽
●大きく重いワークから小さいワークまで対応
●簡単段取り

１サイクル自動洗浄機　アクト２　ＡＳシリーズは、炭化水素１槽式。真空中浸漬洗浄。脱気効果により、袋穴や密着物の間に液が入り込み、大気圧下では、不可能な洗浄も可能になりました。丸・角バスケット併用使用できます。詳しくはカタログをダウンロード、もしくはお問い合わせください。

【洗浄は乾燥が大きな問題です】
●特に水系洗浄装置・炭化水素系洗浄装置については乾燥が
　遅い事が大きなマイナス要因です。

●炭化水素系『光』洗浄機は、光・真空スピン乾燥機をセットし、
　乾燥が遅いという問題を解決します！！


●真空チャンバー内で、スピン・連続輻射加熱によるクイック
　（２〜３分）・クリーン乾燥で洗浄の仕上げを行います。

●洗浄ラインとの連動自動化が搬送装置取り付けにより可能
●角カゴ、丸カゴ、回転カゴによる洗浄が可能


【特長】
◆クリーンな乾燥
◆乾燥が最速である
◆仕上がりがきれい
◆安全である

【使用液】
◆水（純水）
◆炭化水素（石油系）

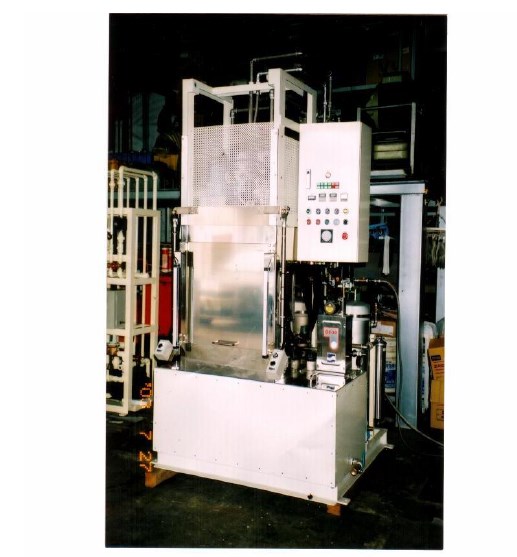

『小型高圧洗浄装置』は、ダイキャストマシーンの離型剤スプレーノズルの
洗浄を目的とした設備です。

洗浄剤とエアーを利用し、管内外の洗浄を行います。

現在検討計画中の物件、興味のある物件がございましたらご連絡下さい。
ご説明にお伺いします。

【特長】
■スプレーノズルカセット専用
■管内管外洗浄方式
■洗浄剤とエアーを利用

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

当社の塗装ブースは、微妙で、繊細な着色を求める塗装業界に適切な環境と
スペースを創りあげ、威力を発揮します。

フィルターの交換で清掃処理が済み、従来のように水洗いが不要。
公害対策と省力化のブースもございます。

また、塗装面の埃、異物の付着を防ぎ、塗装艶の安定等、品質向上を
目的とした未来志向の塗装室である密閉型強制給気式ブースも取り扱って
おります。

【製品ラインアップ】
■塗装ブースシリーズ[I]
■塗装ブースシリーズ[II]
　・標準ブースTB型
　・その他
　　フィルター式ブース、密閉型強制給気式ブース

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

ナップ工業株式会社から、洗浄乾燥システムのご案内です。

ステンレス板、アルミ板等を洗浄乾燥します。

当装置は圧力洗浄装置（SP、MP）に入らない大径のダイスや
金型の汚れを簡単に剥がし、落とすことができます。

高温・高圧まで必要がない樹脂やコゲの汚れにお勧め。
綺麗に汚れを剥離させるので擦らず削らず傷なし洗浄をすることが可能です。

【特長】
■圧力洗浄装置に入らない大径のダイスや金型の汚れを簡単に剥がし落とす
■ゲル・クリーン＋やゲル・ピカ　ラボに浸けおくだけよりも簡単
■高温・高圧までは必要ない対象物の汚れに使用
■擦らず削らず傷なし洗浄をすることが可能

※詳しくはPDF及びHPをご覧いただくか、お気軽にお問い合わせ下さい。

『SH-350』は、回転式テーブルによる高い洗浄精度と製造現場のニーズに
応える機能を装備した高圧ジェット洗浄機です。

フルオーダーシステムで、従来の既製品では不可能だった
デットスペースの有効利用を可能にします。

既製品にはないオーダー製品の良さをご確認ください。

【特長】
■高温、高圧の水流により、油分・切粉などの汚れを
　素早く浮かせることで、洗浄精度を向上
■製品テーブルは、全てオーダーメイド。冶具の製作も対応可能
■標準機の他にも、お客様のご希望に応じたサイズでの設計・製作が可能

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

「鉄粉除去装置サイクロン＆EMG」は消磁機能を標準装備し、鉄粉除去性能が大幅に向上した電磁式マグネットフィルターです。鉄粉濃度の上昇による洗浄液や冷却水等の廃棄量削減を実現します。

【特長】
◆消磁機能の標準装備により、より安定した除鉄効果を発揮
◆サイクロンフィルターの採用で非磁性体粒子の除去も可能
◆消耗品が無く、メンテナンスフリー
◆黒点汚れなど、鉄粉に起因する品質不良を減少

【詳しくはカタログダウンロードまたはお気軽にお問い合わせください】
　　　　　↓　↓　↓　　　　　　　　　　　　↓　↓　↓

精密機器・工業機器・レンズ・医療（施設・機器）・レストラン業等の、各業界で活躍しています。
金属部品の脱脂洗浄装置です。
洗浄対象は金属部品（鉄・アルミニウム・ステンレス等）

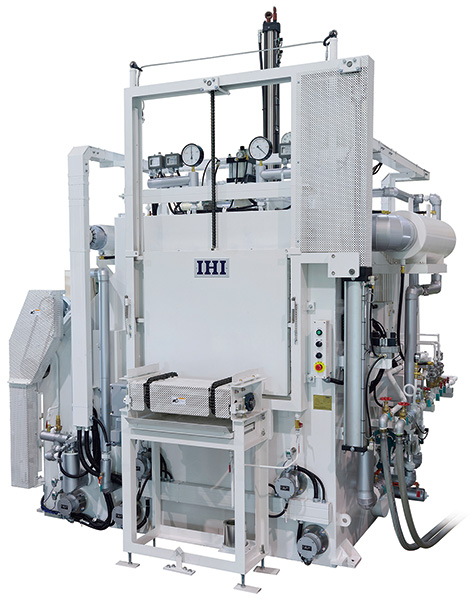

『真空脱脂洗浄機(HWV-V)』は、様々なサイズに対応可能な装置です。

浸漬洗浄、シャワー洗浄、蒸気洗浄と乾燥機構を装置内に装備しています。

すべて真空容器内の洗浄であり、火災・爆発の危険はゼロ。
汚れた溶剤は減圧蒸留器で再生回収し、油分は濃縮排除します。

【特長】
■蒸気洗浄と浸漬洗浄で洗浄性を向上
■溶剤の蒸留再生機構で廃棄物を低減
■メンテナンス頻度が少ない
■ユーティリティー費用が安い
■深穴や止まり穴などの洗浄性が向上
■すべて120℃以下の低温処理

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

大きな品物を高圧で自動洗浄します

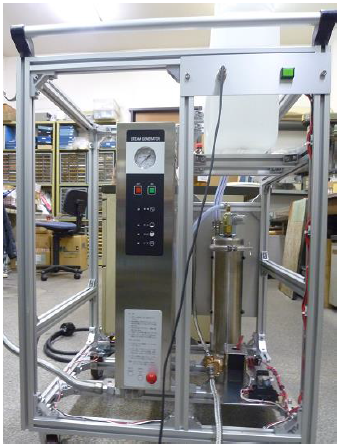

日本ITeSの『機側洗浄装置』は、洗浄後の汚水が飛躍的に減少する
機側脱脂洗浄装置です。

蒸気発生装置にフレキシブルホースで洗浄ノズルガンを接続し、超音速ノズルから
噴出される超音速水蒸気によって洗浄物表面の脱脂・洗浄を行います。

蒸気発生源には電気式還流ボイラーを採用し、
蒸気量と仕様圧力が調整可能です。

【特長】
■使用する水の量が激減（容積比1／1000）
■洗浄槽が不要
■乾燥工程が短縮
■局所洗浄が可能
■ラインへの付加が可能 → 設備費、設備スペース削減

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【特長】
●優れた脱脂効果を示し、乾燥性に優れています。

●高精製しているため、不純物の混入がなく、
　乾燥残分がありません。

●樹脂に対しての溶解性を抑えています。

●第4類第１石油類に区分されます。

●マジックインキでのマーキングを落としづらい
　特徴があります。

※詳しくはお問い合わせ、もしくはカタログをダウンロードしてください。

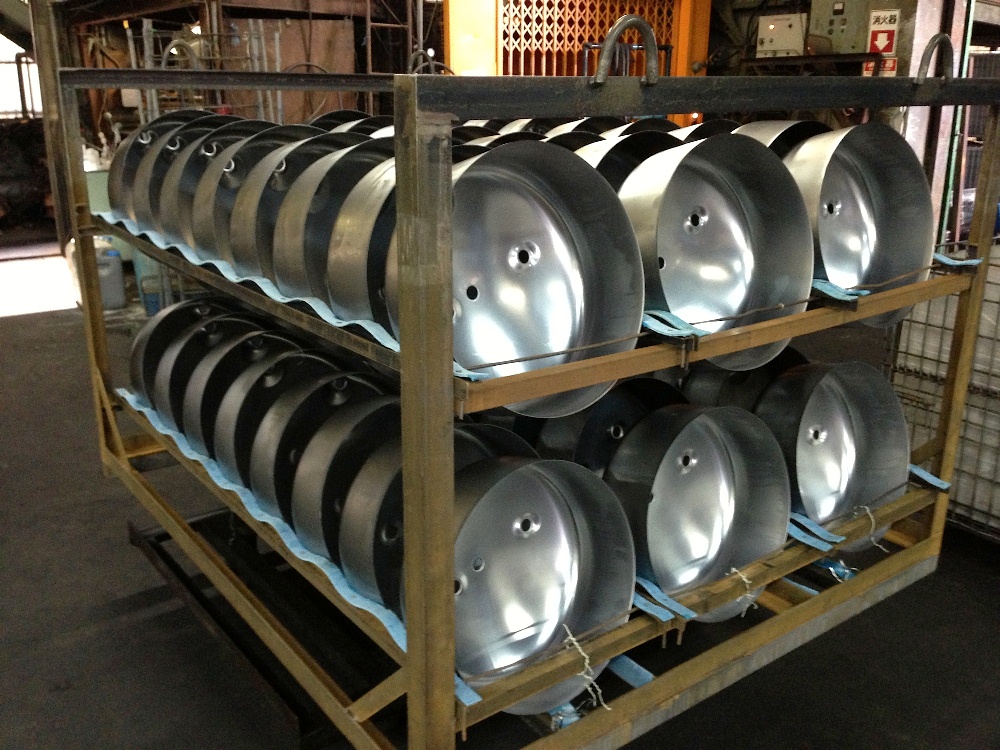

当社では、ステンレスプレス加工後の油水性潤滑剤を完全に除去する
ステンレス洗浄「アルカリ脱脂洗浄」を行っております。

大型槽2,300×1,700×1,100(奥行×幅×高さ)の専用かごに入れ
浸漬により洗浄いたします。

またその後の溶接も、安心して行うことができ、
製品の品質向上や不良率の低下につながります。

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

「STシリーズ」は、超音波発振器・振動子とSUS洗浄槽を一体化し
必要な機能をコンパクトにまとめた便利な超音波洗浄機です。

キャスター付で機動力抜群、ドレンも付いているので排水も容易にできます。

オプションでタイマーやヒーター、ポンプフィルターを取り付けることが可能です。
特注品の設計製造致します。

【特徴】
○強力な超音波で洗浄効果は抜群
○コンパクトな設計で高機能を実現
○キャスター付で移動が簡単
○多様なオプション（タイマー、ヒーター、ポンプフィルター）

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

低圧自動洗浄機　PFG（コンベア・リターンタイプ）は汎用コンパクト洗浄機の決定版！洗浄能力、作業性、操作性が抜群です。洗浄液は上下左右の固定ノズルから噴射され、しかもコンベアの往復動によりワークをすみずみまでムラなく洗浄。洗い残しがなく、複雑な形状のワークもOK。高効率なエアーブローシステムで液切りも万全です。コンパクトなボディで省スペースを実現、即ラインに組込可能、ラインサイド等狭い場所にも設置OKです。工程間の簡易洗浄にも最適、オプションのキャスターで移動も簡単、コンパクト化と同時に低価格も実現しています。ワークのセットと取出しが同じ場所ででき、1人の作業員でOK。ワークの出し入れが楽にできる作業性のよい前面出し入れ方式でシンプル設計でメンテナンスも容易です。外板はSU304材を豊富に使用し、耐腐食性もOKです。 切削、プレスなどの金属加工部品の洗浄に最適です。
詳しくはお問い合わせ、またはカタログをご覧下さい。

「トリクレン脱脂洗浄」は、素材に付着している脂をとる1番強力な
脱脂洗浄です。

当社では超音波と脱脂層3層の設備がありますので細かいところまで
均一に脱脂をすることができます。

もちろん塗装と一貫してお受けできますが、当洗浄のみでも
お受けしています。複雑な形状や大きさ、素材などご相談に応じますので
まずはお問い合わせください。

【素材】
■アルミダイカスト・ステンレス・鉄・銅・シルバー925

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

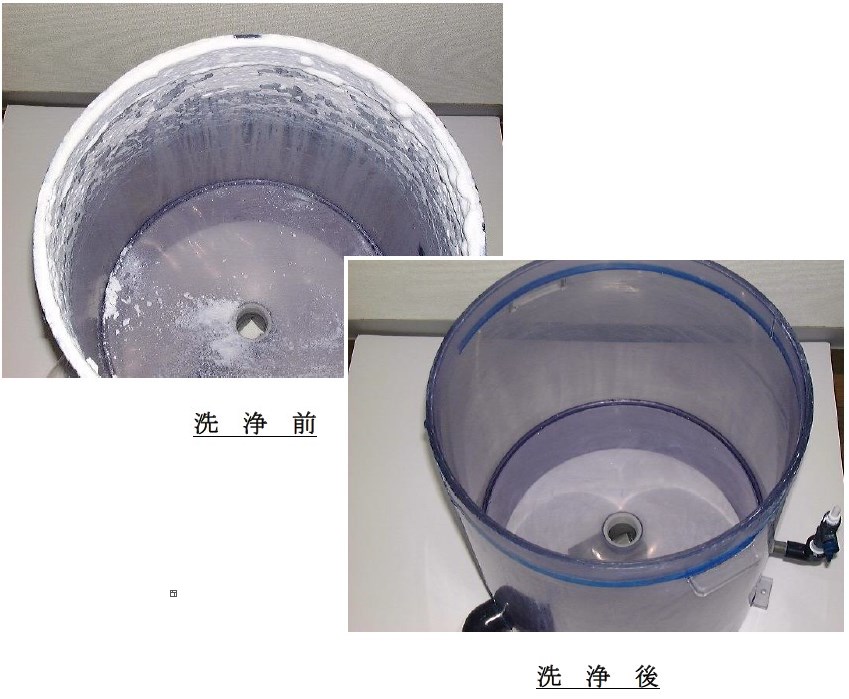

『研磨材タンク洗浄』は、洗浄前・洗浄後の様子を掲載しています。

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

薬品を使用しない、低コスト・省スペースに貢献する
電解イオン水洗浄システム

【特徴】
○イオン水生成装置を搭載
　水道水を供給するだけで、自動的に特殊電気分解
　アルカリイオン水を生成し洗浄液として使用
○高い洗浄力
○洗剤不要なため、洗剤のすすぎ残りがない
○薬品を使わず、環境にやさしい
○品質改善に貢献
○コンパクト設計で省スペース
○コスト低減
○ワーク形状・生産ラインに合わせて
　豊富なラインナップよりお選びいただけます

●その他機能や詳細については、カタログダウンロード下さい。

株式会社彩巧精機では、自社の通い箱を洗浄するために設備を
導入した事を機に同業者で箱洗浄に困っている方のお力になれればと、
洗浄事業を始めました。

金属加工をしているメーカーが洗うから油汚れを中心に、
ドギツイ汚れでも落とすことができますので当社にお任せ下さい。

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

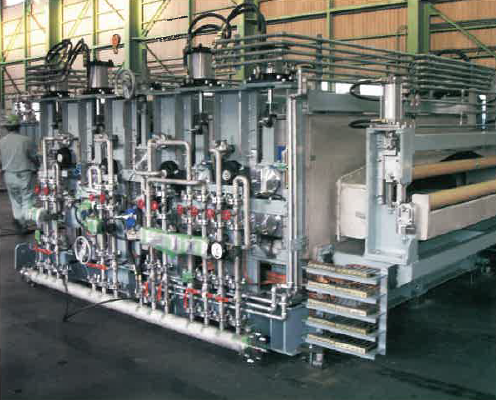

『洗浄システム』は、コンテナ・容器・パイプ・部品等の不定形状の
連続洗浄・バッチ洗浄設備です。

アルミ、銅、ステンレス、鉄などの鉄鋼、非鉄金属分野において
板、箔、パイプ、形材、丸棒のほか形状を問わず優れた洗浄能力を発揮。

又、建築・住宅用・産業用ガラス洗浄装置の設計・製作もしています。

【特長】
■各種鉄鋼及び非鉄金属分野においても対応可能
■洗浄液は、純水・精製水・アルカリ洗浄液・中性洗浄液・温水・灯油等に対応
■廃酸処理設備・排ガス処理設備・前後設備に対応
■既存の設備更新、新規自動化設備に対応
■建築、住宅用・産業用ガラス洗浄についても対応可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【特徴】
●高性能ダブルダイヤフラムポンプ搭載により、従来ポンプより耐久性が大幅に
　アップしました。しかも吐出量は12L/分と大容量です。

●洗浄槽材質がステンレス、ダイヤフラムポンプが特殊テフロン板なので、
　溶剤系・水系塗料に対応可能です。

●故障の少ないメカニカルタイマー（特許）を採用し、洗浄タイマーを廻すだけで
　洗浄作業が出来ます。タイマーは通常45秒ですが、最大3分まで調整可能です。

●安全フタが付いていますので洗浄中、万が一フタを開けても自動的にポンプ作業は停止します。

【機能】
●エアーリンス機能
●仕上げリンス機能

■□■詳細は資料請求またはカタログをダウンロードして下さい■□■

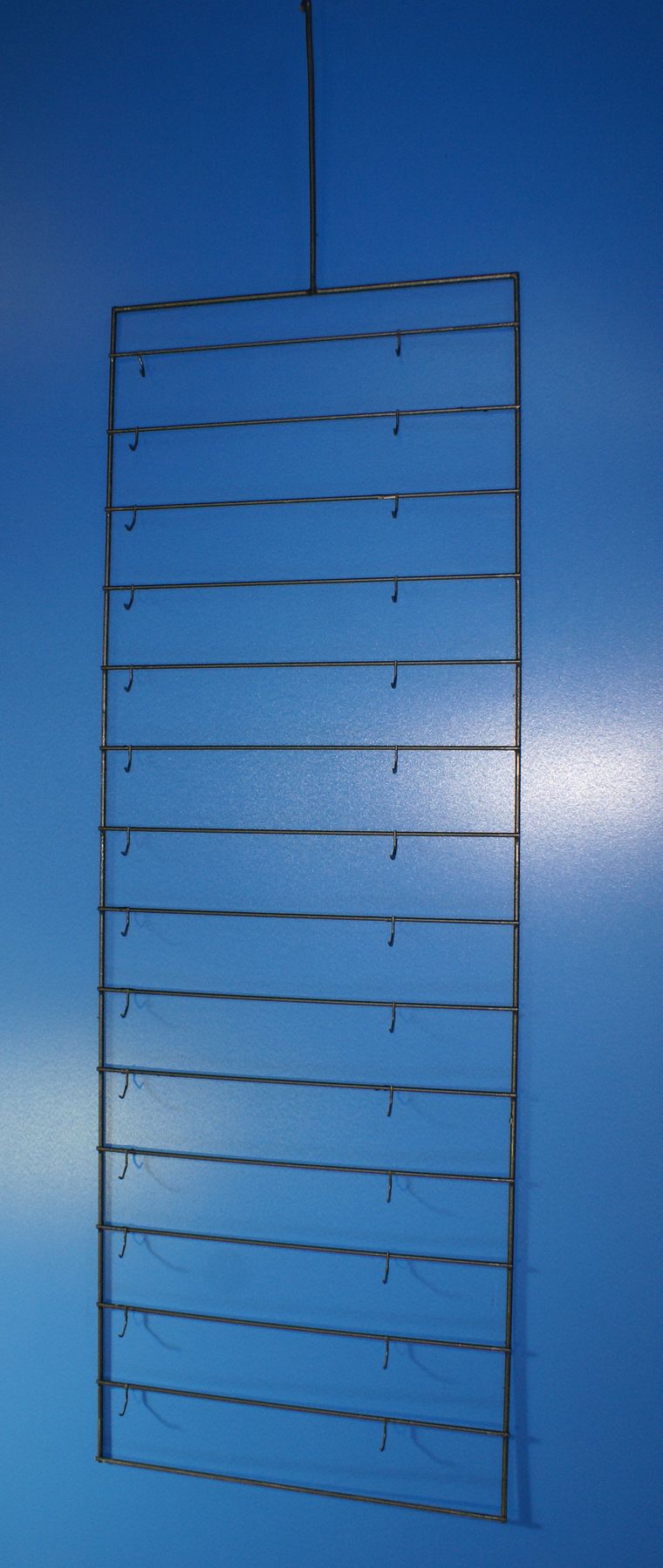

当社では、SS材やSUS材を使用した静電塗装用ハンガーを製作しております。

一般的に使用されるハンガー、ハンガー痕、吊り数、形状など、
お客様のニーズに応じた製品をご提供いたします。

また、電着塗装用ハンガーや、粉体塗装用ハンガーなども
取り扱っておりますので、まずはお気軽にお問合せください。

【特長】
■一般的に使用されるハンガー、ハンガー痕、吊り数、
　形状によって様々に有り

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

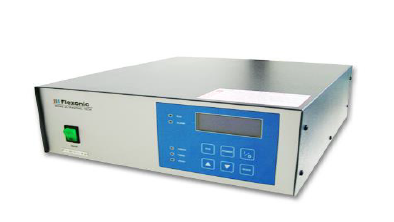

『FLシリーズ』は、大きなキャビテーションで頑固な汚れ、
小さなキャビテーションでダメージやムラのない洗浄が可能な
多周波数発振器です。

自動チューニング機能で振動子の適切な条件を検知し、
安定的な超音波発振を維持します。

【ラインアップ】
■2周波発振器
　・1台の発振器で2種類の周波数を選択可能
■4周波発振器
　・1台の発振器で4つの周波数を順次及び単独運転ができる
　　フレキシブル超音波発振器

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

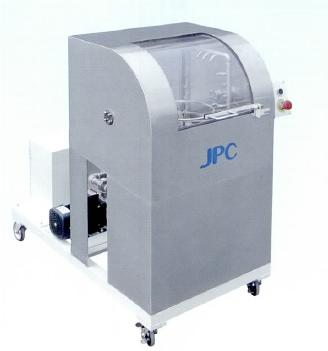

JETminiは、小物部品の洗浄に最適なコンパクト洗浄機です。
洗濯機ほどの大きさにて洗浄、エアブローを行います。
治具テーブルを洗浄・エアブロー圧力にて回転させ余分な
動力系統を削減しました。
開閉部がR形状でワークが出し入れし易いのも特徴です。
汎用性を考慮した治具構成で、その他ニーズに合わせ自由な設計対応が
可能です。

詳しくはお問い合わせ、もしくはカタログをご覧ください。

当社の『水系超音波洗浄システム』は、有機溶剤を一切使用せずに強力な
洗浄力を発揮いたします。

水を使用することで工場内、周辺地域への環境負荷を大きく低減いたします。
また、取り扱いも平易で、誰もが安心して使用することができます。

強力な洗浄能力のままに、工場内および周辺地域環境の改善、操作性・安全性の
向上ができますので、これらに関わるコストの大幅な削減ができます。

【特長】
■有機溶剤不使用ながら強力な洗浄力を発揮
■水を使用することで工場内、周辺地域への環境負荷を大きく低減
■操作性・安全性が向上し、これらに関わるコストを大幅削減
■きれいな液で洗浄することを第一に「層流ろ過方式」を採用
■洗浄品質の要求度合や汚れなどに応じた洗浄システムの組み合わせが可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

オイルスキマー「TB-75」は、切削油を洗い落として汚れた液及び浮上油を早く・多く回収するような特殊ベルトを使用し、洗浄機に適した仕様となります。ナイロン、ウレタン、本体オールステンレス、メッシュ仕様など各種洗浄機に合わせて材質もお選びいただきます。

【特徴】
○省スペースタイプ＆取り付けもボルト２本で簡単です。
○メンテナンスしやすいシンプル機構
○親油性＆撥水性を備えた特殊平ベルトの使用により、浮上油の回収効率が非常に高い。
○ベルトが液面に触れていれば回収量は変わらないため、液面変動に強い設計です。
○耐薬品性（アルカリ系）耐熱性の特殊平ベルト使用により、洗浄機での使用効果は抜群。

※詳しくはお問い合わせ、またはPDFをダウンロードしてください。

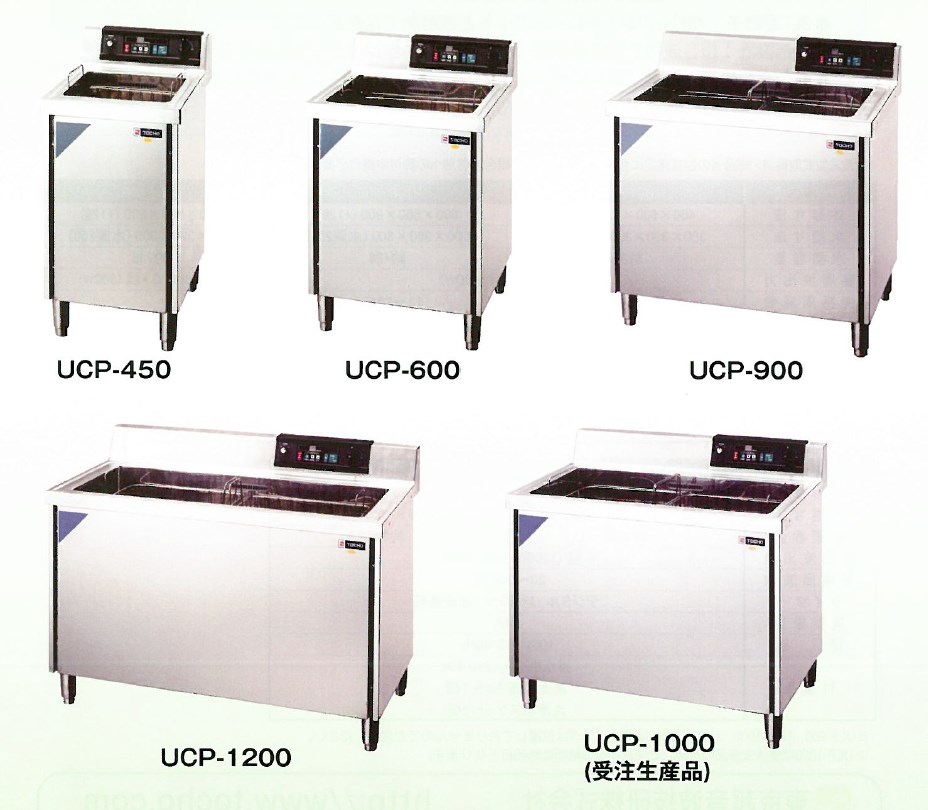

『トーチョーラーク UCPシリーズ』は、万能型の28KHzタイプで
工業・医理科・厨房で幅広く活躍する超音波洗浄機です。

BLT振動子を採用しており、BLT振動子をボルトと接着剤で
振動板に固定しているため振動子落下の心配がありません。

超音波槽を吸音材で覆った静音設計により静かな運転音を実現。
電源(要アース)、給水蛇口、排水口があれば設置工事も簡単です。

【特長】
■使いやすいデジタルタイマー
■高耐久性振動板
■BLT振動子
■28KHzの振動子
■静音設計
■カンタン設置

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当カタログは、フジコー株式会社の取り扱う『超音波洗浄機』について
ご紹介しています。

シンプル設計ながら、ムラの少ない洗浄ができるスイープ機能を標準装備した
「MUシリーズ」をはじめ、デジタル方式の周波数自動追尾回路を採用した
オートチューニングモデル「MXシリーズ」や「SUシリーズ」などの製品を
豊富に掲載。

製品の選定にご活用ください。

【掲載内容(一部)】
■はじめに　当社の特長
■投込式 共通 投込式超音波洗浄機 選定ガイドライン
■200V 標準仕様 MUシリーズ
■200V 標準仕様 MXシリーズ
■100V 標準仕様 SUシリーズ　など

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。
