建物の耐震診断・補強とは？課題と対策・製品を解説

オフィスビルでは、地震発生時の事業継続が重要です。給排水、消火、空調、電気といったライフラインの維持は、オフィス機能の継続に不可欠です。地震による配管の損傷は、これらの機能を停止させ、事業活動に大きな影響を与える可能性があります。免震配管システム『ウィロー』は、地震の揺れから配管を守り、オフィスビルの事業継続を支援します。 【活用シーン】 ・オフィスビル ・データセンター ・商業施設 【導入の効果】 ・地震時のライフラインの維持 ・事業継続性の向上 ・復旧コストの削減

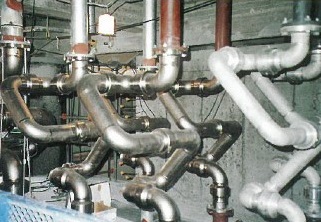

データセンター業界では、地震による設備の損傷は、情報システムの停止やデータ損失といった深刻な事態を招く可能性があります。特に、24時間365日稼働が求められるデータセンターにおいては、設備の信頼性が最重要課題です。免震配管システムの導入は、地震発生時の配管の損傷リスクを低減し、情報システムの安定稼働を支えるために不可欠です。当社の免震配管システム『ウィロー』は、の重要なインフラを守るために開発されました。 【活用シーン】 * データセンターの給排水、消火、空調、蒸気配管 * 新設・既設を問わず、様々なデータセンターに適合 * 地震対策として、BCP対策として 【導入の効果】 * 地震による配管の損傷リスクを低減 * 情報システムの安定稼働に貢献 * BCP対策の強化

『ウィロー』は、免震建物における設備配管の免震配管システムです。 給排水、消火、空調、蒸気等の配管ラインに適合し、接続は新設、 既設配管を問わないフランジ接合なので、特別な技術・工具などが 不要であり、作業性に優れています。 適応口径は10A～400Aで、変位量は200/400/500mmが選べ、 最大では1000mmも可能としています。 【特長】 ■給排水、消火、空調、蒸気等の配管ラインに適合 ■接続は新設、既設配管を問わないフランジ接合 ■特別な技術・工具などが不要であり作業性に優れる ■適応口径は10A～400A ■変位量は200/400/500mmが選択可能 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

某ホテル#Tは築29年の時に、亜鉛めっき鋼管(SGP)製の空調用冷温水配管内の赤錆劣化が非常に進んでいて継手部で漏水も発生していました。 そのため、赤錆防止配管延命装置「NMRパイプテクター」を設置しました。 NMRパイプテクター設置前に配管内を循環している空調冷温水を採水したところ、水の色は配管内の赤錆により茶褐色に濁っており、水中の全鉄値は29mg/lと配管内の赤錆腐食は非常に進行している事が判明しました。 NMRパイプテクター設置2週間後の同一条件での採水では水の色は透明で、その水中の全鉄値も0.2mg/lと大幅に減少しました。 また、設置4週間後の同一条件での採水でも水中の全鉄値は0.2mg/lと赤錆劣化は完全に防止され、配管内の赤錆は水に溶けない体積10分の1の黒錆へ変化していることが立証されました。 ホテル#TではこのままNMRパイプテクターの使用を続ければ、空調冷温水配管内の赤錆は全て黒錆に変化し、費用は配管取替工事の1/5以下で配管は建物寿命まで延命できることが検証されました。当然、漏水は以後完全に防止されました。

某ホテル#HOは築25年の時にビニールライニング鋼管製の給水配管の赤錆腐食がかなり進んでいたため、継手部からの漏水も心配されたので赤錆防止・配管延命装置「NMRパイプテクター」を設置しました。 NMRパイプテクター設置前に給水蛇口に白色フィルターを取り付けて5日間通水したところ、給水配管内に発生した赤錆によりフィルター内は茶褐色に着色し、捕捉鉄分値は11mg/lと配管内の赤錆腐食は非常に進行している事が判明しました。 「NMRパイプテクター」設置1ヶ月後に、設置前と同一箇所・条件で白色フィルターを取り付けた所、捕捉鉄分値は1.3mg/lと大幅に減少し、配管内の赤錆が水に溶けない黒錆に変化した事が立証されました。 このまま「NMRパイプテクター」を使用し続ければ、配管内赤錆はすべて黒錆に変化し、費用は配管取替工事の1/5以下で配管は建物寿命まで延命できることが検証されました。当然、漏水も完全に防止されることになりました。

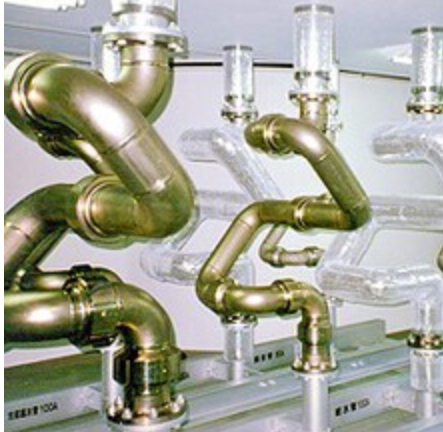

『Willow（ウィロー）』は、回転継手を組み合わせることで、 3次元（X・Y・Z軸）の動きへの追従を実現した免震配管システムです。 ホースに比べて剛性が高く、大きな変位量に対しても配管の長さを変えるだけで対応でき、 必要変位量に対する長さが短いため、狭いスペースにも設置可能。 全鋼管製で、特殊パッキンを使用しているため耐久性・耐圧性に優れ、 破裂リスクが低く、高圧への対応が求められる消火配管などの用途に適しています。 【特長】 ■芯出しが容易で、簡単に取り付けられる抜群の施工性 ■省スペースで、大きな変位量にも対応可能 ■全鋼管製で、耐久性・耐圧性に優れる ■日本消防設備安全センターの試験にて性能確認済み。高圧ガス保安法に準拠 ■ビル、庁舎、美術館、空港、病院など導入実績多数 ※詳しくはPDF資料をご覧ください。お問い合わせもお気軽にどうぞ。

〈空調冷温水配管の赤錆劣化〉 25年以上経過した空調冷温水配管は、鋼管の内側の亜鉛メッキ層が4～5年で消失し、鉄の表面が水と接触する為、赤錆劣化により赤錆閉塞が起きると同時に、その赤錆が流れて銅製のファンコイル内で赤錆閉塞を起こし、冷暖房の効きが悪くなります。また、その赤錆が熱源装置内に堆積し、装置の寿命を短くします。配管内の赤錆劣化が進むと、継手部のネジ山が脱落し、強い地震でそこから漏水が発生します。 空調冷温水は、セントラル方式の為、配管更新を行うとホテル、旅館は全館の営業を6カ月以上停止しなければならず、配管更新費用も数億円～10数億円と高額になる事と、営業停止による損害も大きく、配管更新せずに空調配管の延命ができる技術の開発が望まれてきました。

某ホテル#Pは築40年の時に、亜鉛めっき鋼管(SGP)製の空調用冷温水配管内の赤錆劣化が非常に進んでいて継手部で漏水も発生していました。 そのため、赤錆防止配管延命装置「NMRパイプテクター」を設置しました。 NMRパイプテクター設置前にホテルの空調冷温水配管内赤錆中の黒錆量は5.7%であったのが、設置6週間後には黒錆量は70.8%と、相対値で1242.1%増加し、空調冷温水配管内に発生していた赤錆が黒錆に還元されたことが立証されました。 今後NMRパイプテクターの使用を続ければ、空調冷温水配管内の赤錆はすべて体積が1/10の不働態の黒錆に還元され、外部腐食が発生しないかぎり空調冷温水配管からの漏水は防止され、建物寿命まで延命されることが立証されました。当然、空調冷温水配管の更新は不要になります。

ロンドンの五ツ星ホテルとして有名なロイヤルガーデンホテル・ロンドンは1965年に建設され、現在は394の部屋を有します。 ホテルの循環給湯配管は鉄管のため、毎朝蛇口から赤水が発生していました。そこで、配管の赤錆・漏水防止と延命のため、NMRパイプテクターが設置されました。 NMRパイプテクター設置前の給湯管の夜間帯流水（お湯）の赤錆による鉄分値は2.79 mg/lと非常に高い数値でしたが、NMRパイプテクター設置25日後には0.016 mg/lと低下し、さらに設置36日後には0.013 mg/lと、英国水道法が定める水質基準値の0.2 mg/l以下となり、配管内の既存の赤錆が水に不溶な体積1/10の不動態である黒錆に還元されたことで空調、給湯配管の防錆効果と配管延命を立証しました。

ホテル東山閣は築42年の建物で、給湯管の配管材質に亜鉛めっき鋼管（SGP）を使用していたため漏水などの問題が発生し、配管の部分更新を頻繁に行っていましたが、客室バスルームの給湯配管では依然として深刻な赤水が発生していましたので、赤錆防止配管延命装置「NMRパイプテクター」を設置しました。 NMRパイプテクター設置前の循環している給湯中の鉄イオン値は4.3mg/lと高い数値を示していましたが、設置4週間後の給湯中の鉄イオン値は1.6mg/lと大幅に減少し、さらに設置8週間後には0.27 mg/lまで低下し、赤水は完全に解消されました。 以上の結果より、NMRパイプテクターにより給湯配管中の赤錆は黒錆化されたことで赤錆が水中に溶出しなくなり、湯中の赤錆による鉄分値が減少したことが立証されました。外部腐食を防止し、NMRパイプテクターを使い続けることで漏水は防止され、給湯配管は建物寿命まで延命することが立証されました。

ミレニアムホテル・ロンドン・メイフェアはロンドン中心部にあるグロスベノア・スクエアを臨む、古くは18世紀にケンダル公爵夫人の住居でもあった歴史ある建物です。 ミレニアムホテルの空調温水配管内の赤錆・漏水対策のため、設置の際に抜管や断水の必要がない赤錆防止・配管延命装置「NMRパイプテクター」が設置されました。 NMRパイプテクター設置前の空調温水配管内の赤錆による鉄分値は15.7mg/lと非常に高い値で赤錆劣化がかなり進み、漏水も心配されていました。 この赤錆と漏水を防ぐ目的で、赤錆防止・配管延命装置「NMRパイプテクター」が導入されました。 NMRパイプテクターを設置してから6週間後の空調温水の採水結果では、水中の鉄分値は0.157mg/lと大幅に減少し、空調冷温水配管内の新規の赤錆は完全に防止され、既に発生していた赤錆は水に不溶性で体積1/10の不動態である黒錆に変化したことが立証されました。 このままNMRパイプテクターを使用し続ければ、配管内の赤錆はすべて黒錆に変化し、配管は外部腐食を防げば漏水も防止され、建物寿命まで延命できることが実証されました。

某ホテル#RFは築38年の時にビニールライニング鋼管製の給水配管の赤錆腐食がかなり進んでいた為、継手部からの漏水も発生していました。そのため赤錆防止・配管延命装置「NMRパイプテクター」を設置しました。 NMRパイプテクター設置前に給水蛇口に白色フィルターを取り付けて4日間通水したところ、給水配管内に発生した赤錆によりフィルター内は茶色に着色し、捕捉鉄分値は40mg/lと配管内の赤錆腐食は非常に進行している事が判明しました。 NMRパイプテクター設置1ヶ月後に、設置前と同一箇所・条件で白色フィルターを取り付けた所、捕捉鉄分値は23mg/lと減少しました。 設置6ヶ月後では鉄分値は14mg/lまで更に減少し、配管内の赤錆が水に溶けない黒錆に変化した事で、給湯配管の防錆効果と延命が立証されました。 ホテル#RFではこのままNMRパイプテクターの使用を続ければ、空調冷温水配管内の赤錆は全て黒錆に変化し、費用は配管取替工事の1/5以下で配管は建物寿命まで延命できることが検証されました。当然、漏水は以後完全に防止されました。

マンダリン・オリエンタルホテルはロンドンにある格調高い5つ星ホテルです。 マンダリン・オリエンタルホテルの給湯配管（SGP）内に赤錆腐食問題が発生し漏水の心配もあったため、赤錆防止・漏水防止装置「NMRパイプテクター」PT-75DSが循環給湯配管のヘッダー部分に2台設置されました。 NMRパイプテクター設置前の給湯配管内の水中の鉄分値は13.35 mg/lと赤錆腐食が大変進行しておりました。 設置4週間後の給湯配管内の温水中の鉄分値は0.0043 mg/lまで減少し、さらに設置5週間後は0.004 mg/l未満と、NMRパイプテクターによって給湯配管内の赤錆の進行が完全に停止したことと既存の赤錆が体積1/10で水に不溶性の黒錆に変化したことが立証されました。 マンダリンオリエンタルホテルではこのままNMRパイプテクターの使用を続ければ給湯配管内の赤錆は全て黒錆に変化し、費用は配管取替工事の1/5以下で配管は建物寿命まで延命できることが検証されました。当然、漏水は以後完全に防止されることになりました。

ホテル#Mは築21年の時に亜鉛めっき鋼管（SGP）製の空調冷温水配管内の赤錆劣化が進んでいて配管継手部で漏水の危険もありました。そのため赤錆防止配管延命装置「NMRパイプテクター」を設置しました。 NMRパイプテクター設置前にホテル配管内を循環している空調冷温水を採水したところ、水の色は配管内の赤錆により茶色に着色しており、水中の全鉄値は28mg/lと配管内の赤錆腐食が大変進行していることが判明しました。 NMRパイプテクター設置2週間後の同一条件での空調冷温水の採水では水の色は少し透明になり、水中の全鉄値は4.0mg/lと大幅に減少しました。設置6週間後の空調冷温水の採水では水の色はほぼ透明になり、その水中の全鉄値は1.6mg/lとさらに減少し、配管内の赤錆の進行は完全に停止し、既存の赤錆は体積10分の1の水に溶けない不動態の黒錆に変化したことが立証されました。 ホテル#MではこのままNMRパイプテクターの使用を続ければ、空調冷温水配管内の赤錆は全て黒錆に変化し、費用は配管取替工事の1/5以下で配管は建物寿命まで延命できることが検証されました。当然、漏水は以後完全に防止されました。

某ホテル#IPは築31年の時に耐熱性ビニールライニング鋼管製の給湯配管の赤錆腐食がかなり進んでいたため、継手部からの漏水も心配されたので赤錆防止・配管延命装置「NMRパイプテクター」を設置しました。 NMRパイプテクター設置前に給湯蛇口に白色フィルターを取り付けて6日間通水したところ、給湯配管内に発生した赤錆によりフィルター内は茶色に着色し、捕捉鉄分値は150mg/lと配管内の赤錆腐食は非常に進行している事が判明しました。 NMRパイプテクター設置1ヶ月後に、設置前と同一箇所・条件で白色フィルターを取り付けた所、捕捉鉄分値は140mg/lに減少しました。 設置2ヶ月後では赤錆による鉄分値は17mg/lまで更に減少し、配管内の赤錆が水に溶けない黒錆に変化した事で、給湯配管の防錆効果と延命が立証されました。 ホテル#IPではこのままNMRパイプテクターの使用を続ければ、空調冷温水配管内の赤錆は全て黒錆に変化し、費用は配管取替工事の1/5以下で配管は建物寿命まで延命できることが検証されました。当然、漏水は以後完全に防止されました。
