無線試験・測定環境の構築とは？課題と対策・製品を解説

通信業界では、電磁波の影響を最小限に抑え、安定した通信品質を確保することが重要です。特に、基地局や通信機器においては、電磁波シールド性能が求められます。アルミ鋳物品は、電磁波を遮断し、機器内部への干渉を防ぐために有効です。図面上では問題がなくても、試作や量産準備を進める中で、現物を見て初めて気づくポイントが少なくありません。萬代のアルミ鋳物品は、設計段階から連携し、想定外を事前に払拭します。

【活用シーン】
・基地局
・通信機器
・電波暗室

【導入の効果】
・電磁波シールド性能の向上
・通信品質の安定化
・製品の信頼性向上

通信業界では、5G/6Gの普及に伴い、高速・大容量のデータ通信が求められています。信号品質の劣化は、通信速度の低下や接続不良を引き起こし、顧客満足度の低下につながります。高周波測定テストソケットは、電極径の自由設計と短距離接続により、安定した測定を実現し、信号品質の課題を解決します。ミリ波測定にも対応可能です。

【活用シーン】
・5G/6G対応デバイスの信号品質評価
・高速通信機器の性能評価
・ミリ波帯における高周波特性評価

【導入の効果】
・高精度な測定による製品品質の向上
・不良品の早期発見によるコスト削減
・高速通信規格への対応

航空宇宙分野、特に衛星通信においては、アンテナの正確な性能評価が不可欠です。衛星通信の信頼性を確保するためには、アンテナの正確な動作と、電波の正確な送受信が求められます。従来の遠方界測定では、ミリ波帯の測定が困難であり、測定環境の制約も課題でした。近傍界アンテナ測定システムは、これらの課題を解決します。

【活用シーン】
・衛星搭載アンテナの指向性評価
・電波暗室不要の測定環境

【導入の効果】
・ミリ波帯アンテナの指向性を容易に測定
・設置場所の自由度向上
・アンテナ開発期間の短縮

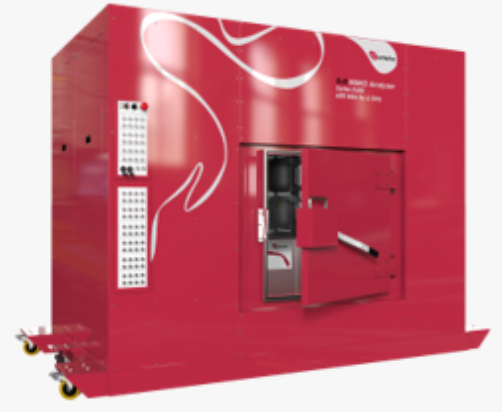

『E600』は、スターラー付きの中型リバブレーションチャンバーです。

用途に合わせてカスタマイズする事を目的としたモデルですが、システムは
完全に自動化されるので、人的エラーを最低限に抑えることが可能。

また、システムはアップグレード可能なモジュール式なので、将来的な
技術の進歩にも追従できます。

【特長】
■16×16×10 DLCC MIMO テスト
■シグナリング・ノンシグナリング OTAテスト
■パッシブ・アクティブ・ダイムドメイン MIMO OTAテスト
■Windows対応GUI
■完全自動測定

※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせ下さい。

「MWS-01ソフトウェア」は電波の発射状況について対象周波数範囲の電波デジタルIQ複素データを連続記録でき、スペクトラム/スペクトログラム表示および復調解析などの各種信号解析までを行える自動記録機能付の記録/解析システムの制御を行うパッケージ・ソフトウェアです。最近、電波活用の可能性が話題の「ホワイトスペース」の可視化に最適なシステムです。

【特徴】
○スペクトラムアナライザTektronix社RSA5100A/RSA6100Aを制御
○データレコーダFTR-RSA5100A/FTR-RSA6100Aを制御
○デジタルI/Qデータの長時間記録に対応（30MHzスパンで15時間以上）
○スペクトログラム・ビューアでホワイトスペースを簡単可視化
○データ取得時間、受信電界強度、周波数が一目でわかる

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

パソコン画面上で簡単に操作できるデジタル無線機用テスタ
RF014デジタルラジオコミュニケーションテスタは、WindowsパソコンとUSB接続して使用する50～520MHzの各種デジタル方式（対応規格のオプションが必要です）無線機の送信機および受信機の性能を試験することのできる総合試験器です。

無線機の送信電力、送信周波数（周波数偏差）、占有周波数帯幅、変調精度（EVM）・原点オフセット（π/4シフトQPSK方式）、FSKエラー・周波数偏移（4FSK方式）、隣接チャネル漏洩電力、高調波歪の測定や、受信機の受信復調出力レベル、BER、受信感度（AFレベル、BER）等の測定を一括または個別で自動測定することができます。操作は、PC画面上で簡単に行うことができ、測定結果はマイクロソフト（株）「Microsoft Excel」で管理、印刷が可能です。小型(A5サイズ）・軽量（1kg以下）ですので持ち運びに便利です。

※デモ機貸出中※
必要な方はお気軽にお問い合わせください。

『WA200シリーズ』は非常に広い連続した帯域にわたり、
送受信可能な広帯域折り返しダイポールアンテナです。

抵抗体部ではケースの上下に穴を空けた対流放熱方式を
採用することにより小型で高耐電力を実現。

また、従来難しいとされていたT2FD用ハイレシオバランで
ガラス強化ABS、大型コア、高耐圧構造などにより
高耐電力化を実現しております。

【特長】
■ハイパワー PEP 280W仕様
■HF帯フルバンド対応(1.8MHzから使用可能)
■組立済み・調整不要
■全機種に絶縁ロープ・自己融着テープ付属
■安定したSWR(全帯域約2以下)

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

当社では、『VULBシリーズ』を取扱っております。

ドイツSchwarzbeck社製の広帯域アンテナ。
アンテナマストはオプション対応です。

各種試験及び周波数に対応したアンテナを取り揃えております。
お気軽にお問い合わせ下さい。

【特長】
■ドイツSchwarzbeck社製
■アンテナマストはオプション対応
■ラインアップ
・VULB9160
・VULB9161
・VULB9161SE
・VULB9163
・VULB9168

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『VAMP9243』は、CISPR規格、MIL461規格に対応した
ドイツ社製のアンテナです。

電源はNi-MHバッテリーを内蔵しています。

【特長】
■ドイツ社製
■CISPR規格、MIL461規格に対応
■Ni-MHバッテリーを内蔵

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

ワンボックスフェージングシミュレータRivieraは世界で最も低価格な2x2MIMOフェージングシミュレータです（2014年８月現在）

『IEEE802.11ac PHYシミュレータ』は、IEEE802.11ac規格に準拠した
マルチユーザMIMO-OFDM送受信機モデルを提供し，そのモデルにおける
シミュレーション解析を実現します。

MIMO伝播モデルとしてTGac channel modelに対応しているほか、
オプション（LDPC, Short G.I.)にも対応しております。

【特長】
■Matlab m-fileによるオフラインシミュレータ
■無線LAN規格IEEE802.11acに完全準拠
■ストリーム数1～8 ／ ユーザ数1～4 (マルチユーザMIMO伝送時）
■20MHz／40MHz／80MHz帯域幅
■BER, PER, 変調精度(EVM)などの高度な解析が可能
■S/N劣化，位相・振幅歪みなどの原因が容易に解析可能　など

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

RF022『DFSシグナルジェネレータ』は、WindowsパソコンとUSB接続して使用する
超小型・軽量の6GHz高周波信号発生モジュールです。

【特徴】
■小型サイズ（105（W）×55（D）×19（H）mm）
■DFS信号出力機能
　電波法（TELEC-T403／FCC 13-22）準拠
■広帯域：25～6000MHz
■Windowsパソコンでの簡単操作 (USB接続）

※詳しくはPDFをダウンロードいただくか、お気軽にお問い合わせください。

『XSA800シリーズ』は、1Hzの最小分解能バンド幅（RBW）で近辺の信号を
効果的に識別可能なスペクトラム・アナライザです。

ASK/FSK信号のキャプチャを完了し、その中心周波数、パワー、オフセットの
パラメータを直接取得することが可能。パス/フェイル機能により、
テスト結果がパスかどうかを迅速に判断できます。

複数の拡張機能モードを提供しており、標準的な変調信号の品質解析、
音声復調、電界強度測定、チャネル測定、周波数カウンタなど、複数の
一般的なテスト機能と拡張機能を備えています。

【特長】
■周波数範囲：9kHz～1.5GHz
■表示平均ノイズレベル（DANL）：-160dBm
■位相ノイズ：-80dBc/Hz @1GHz, 10kHzオフセット
■レベル測定確度：<0.7 dB
■分解能帯域幅（RBW）：最小1Hz

※英語版カタログをダウンロードいただけます。
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『TDST（Telecom Device Shosa Tester）』は3G、4Gからさまざまな
試験システムの設計、開発、販売、導入サポートを長年経験した
高い技術力と豊富なノウハウを持つ当社が、設計、開発、販売、
導入サポートを行っている純国産の通信装置のShosaTesterです。

3GPPなどの仕様準拠のプロトコル検証はもちろん、キャリア様や
交換機メーカ様独自のノウハウにもとづいた実設計に即した
”Shosa”（所作）の試験が可能。

『TDST』の設計思想は圧倒的に高い汎用性を誇ります。
ご要望の際はお気軽に、お問い合わせください。

【機能概要】
■テストケースの作成/編集
■端末情報/局データなどの設定
■DUT（被試験機）と接続するのに必要な情報の設定
■テストケースの選択/実行
■実行中の試験の進捗を表示　他

※詳しくはPDFをダウンロードしていただくか、お問い合わせください。

ラジオコミュニケーションアナライザ『MT8821C』は、 スマートフォンや
タブレット、IoTモジュールなど、通信端末（UE）の開発用測定器です。

LTE-Advancedから3G/2Gまでの通信方式に1台で対応し、RF調整、検証から
機能試験まで、さまざまな測定をより効率よく行えます。

LTE-Advanced 2CC 4x4 MIMOや4CC 2x2 MIMOの試験を1台で行うことが
できるほか、LTE-Advanced 4CC 4x4 MIMOや6CC 2x2 MIMOの試験を2台で、
5CC 4x4 MIMOの試験を3台で行うこともできます。

【特長】
■3GPP/3GPP2の全セルラ通信方式のRF送受信試験に準拠
■VoLTE音声/ビデオエコーバック試験に対応
■上限周波数6 GHzまで対応
■160 MHz帯域幅（送信/解析）
■次世代GUIと大画面タッチパネル
■MT8820シリーズとの互換性

※詳しくはPDFをダウンロード頂くか、お気軽にお問い合わせ下さい。

GRF-1300とGSP-730をGRF-1300に付属のケーブル（SMA）とN型コネクタで接続して各種の測定ができます。

USB経由でPCからシステムをコントロールで実験を進行できます。

また、プログラミングの学習にも適しています。

●詳しくはカタログをダウンロード、もしくはお問い合わせください。

『SH-TCシリーズ』は、シグナルホークが小型かつ軽量設計で
ハンディタイプのスペクトラムアナライザです。

高い携帯性と、高解像度のタッチスクリーンによる直観的な操作感を提供。

手軽に操作することが出来、さらにバッテリー動作により屋外でも6時間の
継続使用が可能なため、作業者の負担軽減や作業効率化に貢献いたします。

【特長】
■シグナルホークは小型かつ軽量設計（1.25kg、200 x 99 x 67mm）
■ハンディタイプ
■高い携帯性と、高解像度のタッチスクリーンによる直観的な操作感を提供
■手軽に操作することが出来る
■屋外でも6時間の継続使用が可能

※詳しくは関連リンクページをご覧いただくか、お気軽にお問い合わせ下さい。

【特徴】
〇簡易組立式電波暗室RABの大型化を実現
　現場からの多数の要望に応え、W4,000xD5,000xH2,500のサイズを実現しました。

〇短工期/低コストでの設営が可能
　鋼板製のシールドルームの設営比べ、格段に短工期、低コストでの設営が可能。業務への支障を最低限に抑えます。

〇5G機器OTA試験環境の構築
　5G対応シールドテント（SR4030T/7030T）との併用で、5G機器OTA試験（DFF方式）の環境が構築可能となります。

〇多彩なオプション
　電源や換気扇、RFコネクタ、2軸ターンテーブル等様々なオプション品を用意。

●詳しくはお問い合わせ頂くか、カタログをダウンロードしてご覧ください。

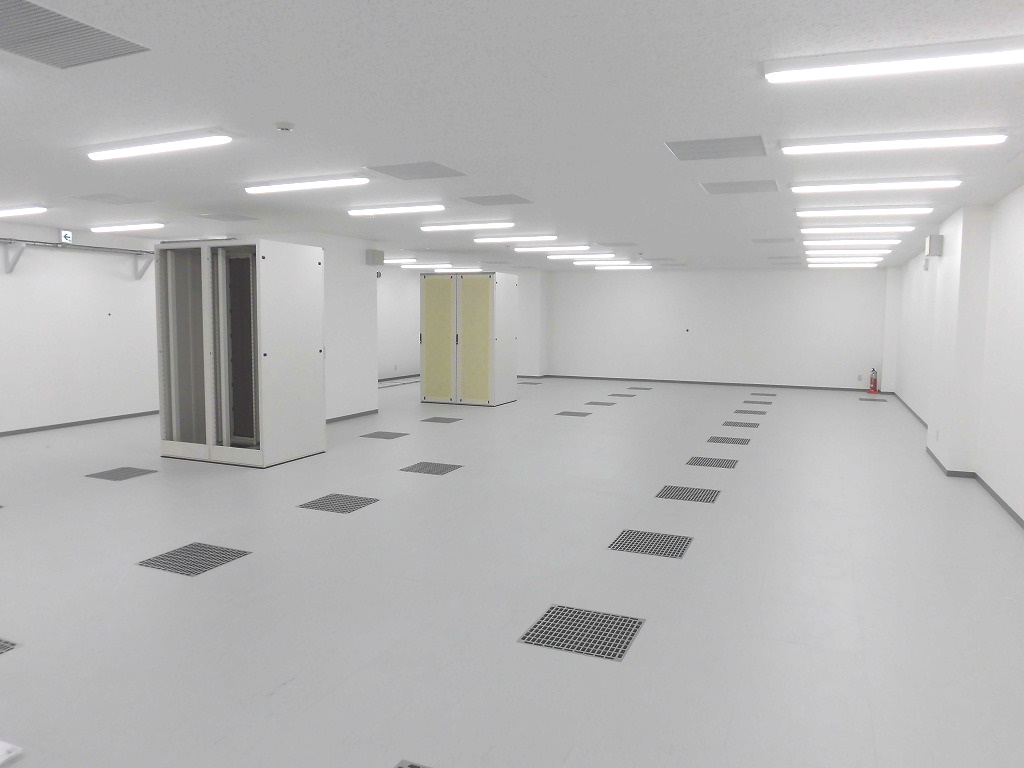

MSS(マグセーバーバー・スーパー)性能：200kHz~10GHz、100dB以上　※さらに高い周波数帯まで拡張可

『マグセーバースーパー（MSS）』は、広い周波数帯域に対応し、
高い電磁シールド性能を発揮するパネル組立式シールドルームです。
5Gなどのミリ波帯での検討にも対応しております。

設計自由度も高く、設置場所の条件に合わせたご提供が可能。
トップ画のような大空間でのシールドルームの構築実績もあります。

【特長】
■不燃仕様のパネルを採用
■設置場所の条件や、お客様のご要望に合わせた自由な設計が可能
■床面積600平米の大空間での施工実績有り
■一般居室に近い内装でのシールド室提供が可能
　(パネルへのクロス直貼り、仕上げ層の構築のどちらも対応可能)

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

Digirator DR2は、高品質のデジタルオーディオジェネレータで、トランスフォーマーバランス出力のAES3、S/PDIF、TOSLINK、およびADAT出力に対応しています。この装置は、サイン波、ピンクノイズ、ホワイトノイズ、ポラリティ、ディレイ、チャープ、スイープなど、さまざまなオーディオテスト信号を提供します。

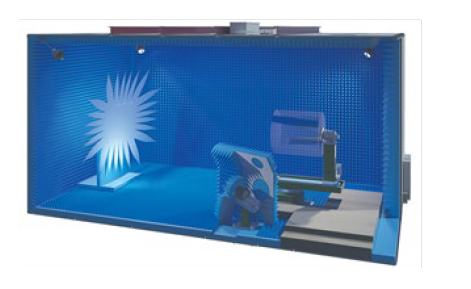

当カタログは、5G FR2 mmWaveレンジのOTA試験システムのセレクション
ガイドです。

第5世代ワイヤレスネットワークに移行するにつれ、ビームフォーミングを含む
高度な適応アンテナシステムテクニックの使用、およびミリ波周波数への
予想される移行は、既存のワイヤレスデバイスRFテストに前例のない影響を
及ぼします。

当社は、RF、EMC、そしてOTA試験・測定ソリューションのリーダーとして、
新たな5G・ミリ波テスト要件に対応する独自の能力を持っています。

製品選定に是非、ご活用ください。

【掲載製品】
■AMS-5700
■AMS-5701
■AMS-5702
■AMS-5703

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

＜概要＞

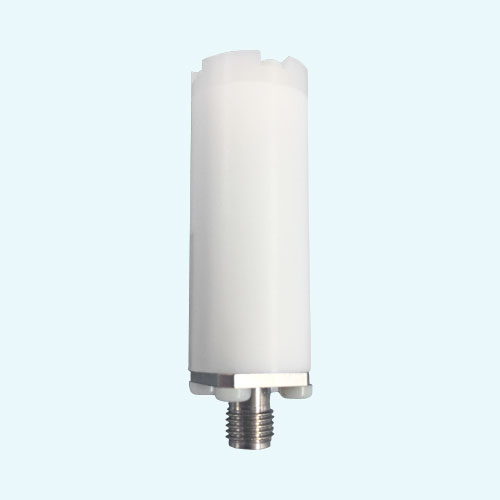

　測定装置の一つとして広帯域オムニアンテナを開発しました。
　このアンテナは5Gの周波数(28GHz帯と39GHz帯)を含む65GHz迄の
　周波数をカバーしてます。

＜特長＞
　・出入力はコネクタを採用して広帯域の周波数帯で使用可能
　・測定システムの標準アンテナとして
　・堅牢な構造

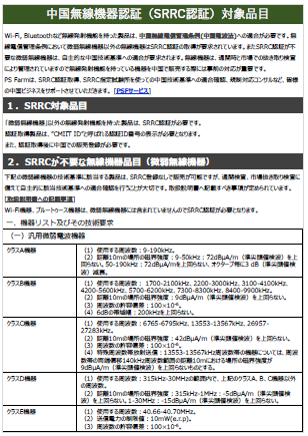

当資料は、中国無線機器認証（SRRC認証）対象品目について紹介しています。

事前の準備からサンプル通関、認可取得、販売登録、更新手続きなど
SRRC認証は実績豊富な当社にお任せください。

株式会社PS Farmでは、SRRC認定試験所での技術適合確認サービスも
ご提供しておりますので、微弱無線機器やSRRC申請前の事前評価などに
ご利用いただけます。お気軽にお問い合わせください。

【掲載内容】
■SRRC対象品目
■SRRCが不要な無線機器品目（微弱無線機器）
・取扱説明書への記載事項

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

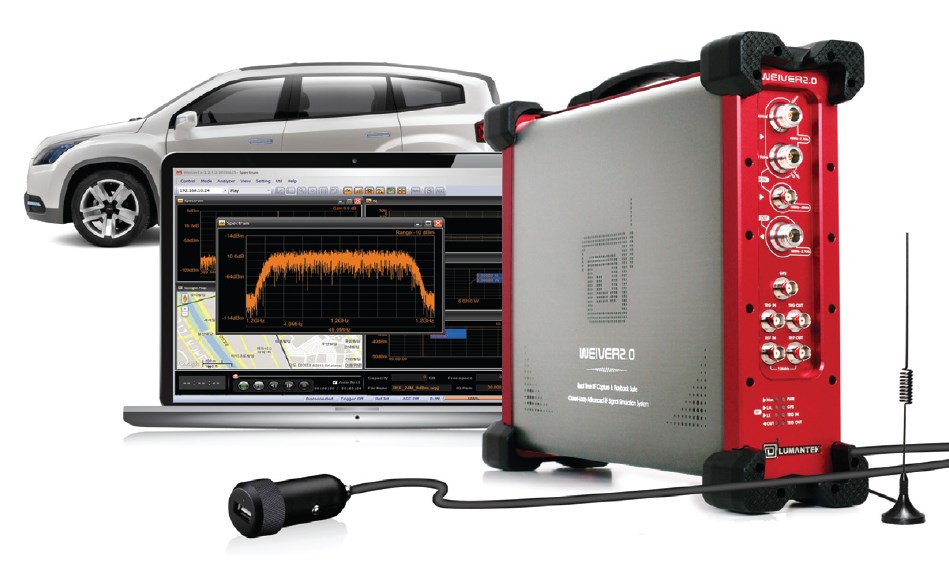

『WEIVER PLAYER2.0』は、世界各国でキャプチャしてきたRFをテーブル上で
手軽に簡単再生できるRF再生専用機です。

データが入っているSSDをユニットに挿すだけでワンタッチで再生可能。
既にお持ちのデータも再生できるので古いデータも生かせます。
（要、お問い合わせ）

【特長】
■周波数帯域： 100KHz～2.7GHz
■バンドワイド： 1～48MHz（56MHz）
■RFアッテネーション： －30dB ～ +30dB（0.1dB）
■外部トリガー
■TCP/IP リモートコントロール
■HDテストベクタ再生オプション

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
※英語版カタログをダウンロードいただけます。

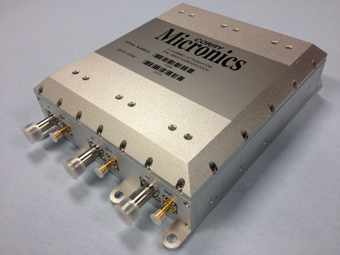

CMIAT400M3GA153CHはPIM（混変調歪み）を低く抑えた減衰器を発表しました。400-3000MHz、減衰量15dB、3チャンネル、最大入力100WCW、PIMは1850MHzにおいて160dBc。DAS、4G携帯等の無線通信インフラの測定用に。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

◇～30GHz対応電磁波シールドテント
【アンティエミーSR4030T/7030T】
・低価格・短工期・高性能なシールドテント
・短期レンタル品もラインナップしました
・用途に合わせ、サイズや性能面でのフレキシブルな提案が可能

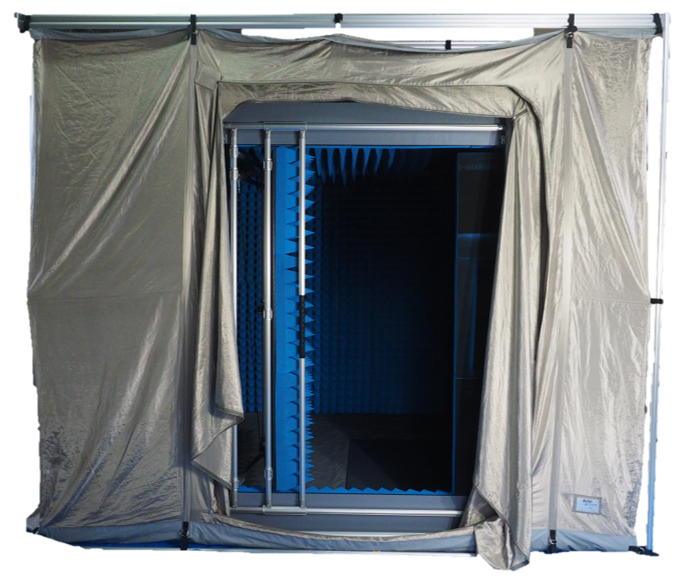

◇大型簡易組立式電波暗室
【RAB-F】
・シールドテントと組合せた大型の簡易電波暗室
・ターンテーブルやアンテナマストのオプションを組み合わせることで、様々なソリューションの創造が可能に
・5G端末や基地局のOTAプレ試験用途としての提案が可能

◇5G OTA試験用電波暗箱
【TABシリーズ　開発中】
・小型デバイスのOTA試験専用暗箱開発中
・コストを最大限抑えた、普及型モデル（2軸ターンテーブル込み）
・開発/生産用途のどちらにも提案可能
※2021年度春リリース予定

東京計器アビエーションのシールドルーム/テントの性能値は全て保証値になります。
電波法遵守を目的とされるお客様には必須な条件になります。

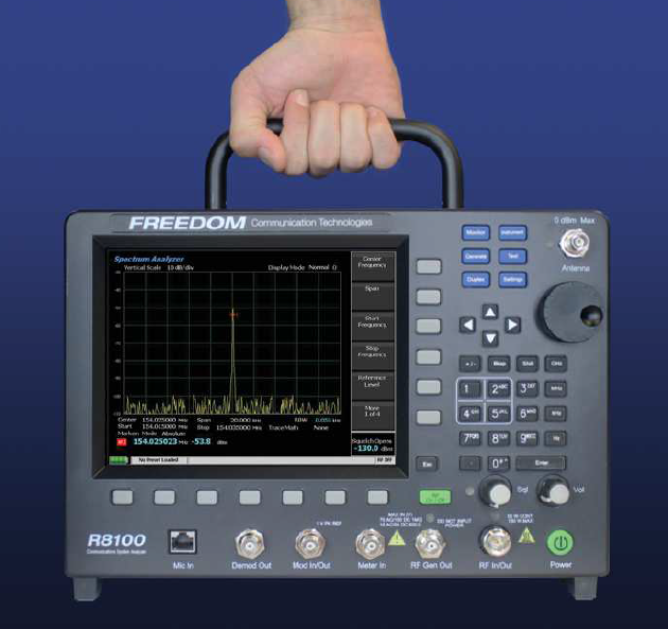

『R8100/R8000C』は、フィールドワークでもベンチワークでも使いやすい
仕様のコミュニケーションシステムアナライザです。

持ち運び用セットの中に、卓上でも利用できる電源を標準装備。
高性能かつ極めて高速なトラッキング・ジェネレーターを搭載しています。

また、当社のウェブサイトから無料でファームウェアがダウンロード可能で
工場に送ることなく機器を新たな状態に維持できます。

【特長】
■重量は、6.24kg(内部バッテリー含む)
■150Wまで入力可能(アッテネータ不要)
■高いスペクトル純度
■フィールドで交換可能な内部バッテリー(R8100に標準装備)
■高性能かつ極めて高速なトラッキング・ジェネレーター

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

パソコン画面上で簡単に操作できる無線機テスタ
RF007ラジオコミュニケーションテスタは、WindowsパソコンとUSB接続して使用する50～1,000MHzのFM無線機の送信機および受信機の性能を試験することのできる総合試験器です。
FM無線機の送信電力、送信周波数（周波数偏差）、周波数偏移、変調感度、変調ひずみ率、送信S/N、AF信号周波数、変調周波数特性およびCTCSSトーン周波数の測定や、受信機の受信出力レベル、NQS感度、SINAD感度、受信ひずみ率、受信S/N、受信帯域幅等の測定を一括または個別で自動測定することができます。
操作は、PCの画面上で簡単に行うことができ、小型(A5サイズ）・軽量（1kg以下）ですので持ち運びに便利です。

※デモ機貸出中※
必要な方はお気軽にお問い合わせください。

『Model AMS-8700』は、ワイヤレス・デバイスの放射性能測定を、
再現性の高いシミュレート（模擬）されたマルチパス環境にて行うための
ワイヤレステストシステムです。

デュアル偏波アンテナアレイが使用され、ある特定のテクノロジーの
コミュニケーションテスト機器から空間チャンネルエミュレータを介して
電波暗室内で接続。

電波暗室は、現実世界の環境において存在する妨害や反射からの隔離を
実現し、試験環境における不要な反射を取り除きます。

【特長】
■LTE及び802.11n MIMO試験対応
■レシーブダイバーシティ評価
■完全なRF環境シミュレーション
■シングルクラスター、マルチクラスター、ユニフォームモデルをサポート
■様々なAoA、ドップラー、ディレイ・スプレッドをサポート

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

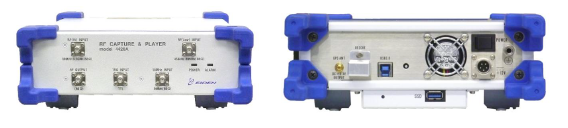

『4420A』は、フィールドのRF信号を記録し、データを持ち帰って再生する
ことが可能で、工場や研究室においてもフィールドと同じ受信環境で受信機の
動作確認を行うことができます。

周波数450kHz～3.3GHz、帯域幅は最大54MHzに対応で、「1MHz」「8MHz」
「24MHz」「40MHz」「54MHz」から選択が可能です。

従来品と比べ、大幅に小型・軽量化を実現した製品となっております。

【特長】
■記録／再生部を軽量コンパクトなサイズの筐体に収納
・本体の他に別途制御用のPCが必要
・本体のSSDにデータを保存（またはオプションの外付けの大容量HDD）
■オプションのDC-DCアダプタを用いることで、DC＋12Vにて使用可能
・外部バッテリーは別途必要
■周波数は450kHz～3.3GHzに対応
・オプションにより、50kHz～30MHzに対応可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

CISPR16-1-4 及びCIS/A/602/CDV に対応した、
広帯域高精度なコニカルダイポールアンテナで
サイト評価用に最適化されています。

■□■特徴■□■

■POD16
・周波数範囲：1GHz‐6GHz
・帯域幅（3dB）：＞65°
・等方性：±0.8dB
・最大入力電力：30dBm
・コネクタタイプ：SMA

■POD618
・周波数範囲：6GHz‐18GHz
・帯域幅（3dB）：＞60°
・等方性：±0.8dB
・最大入力電力：30dBm
・コネクタタイプ：SMA

■詳細は、お問い合わせ下さい。

狭帯域RFレコーダー・キャプチャ&プレイバックシステムは、50MHz～6GHz帯の20～40MHz BWをノートPCに連続収録・再生することができます。

NI-USRPとノートPCを使用することで従来品よりも数分の一の価格を実現。データ収録には厳選したSSDを使用することで、極力データ落ちのない収録を行います。

複雑な操作は不要。

ソフトを起動し周波数を設定しボタンを押すだけの3ステップで収録開始。再生も3ステップで。標準添付のデータビュアーソフトを使えば波形の確認や切り出しも簡単です。

狭帯域RFレコーダー・キャプチャ&プレイバックシステムは、ノートPCとUSRPで構成されています。

50-6GHz帯を20MHz BW @16bitもしくは40MHz BW @8bitで収録再生を行うことができます。

低コストでも基本を押さえたスペック

狭帯域RFレコーダー・キャプチャ&プレイバックシステムのフロントエンドには汎用ソフトウェア無線機で知られた”NI USRP”を使用します。

1万人規模のコンサートの映像演出をM社様が担当することになりました。
事前のリハーサルではLEDビジョンは何事もなく映像を表示していたのですが、
コンサートの本番中に大型LEDビジョンの一部が突然ブラックアウトして
しまいました。

当社は、ノイズシミュレータを用いてイミュニティ試験を実施。試験の結果、
トラブルの原因は高周波ノイズである可能性が高いと判断しました。

試験結果に基づき、当社はM社に対し映像コントローラの電源ラインへ
『ノイズカットトランス』の装着を推奨いたしました。

その後、M社ではコンサートの際に必ず当製品を装着し、それ以来、
LEDビジョンがブラックアウトするという現象は発生しなくなりました。

【事例概要】
■問題：LEDビジョンの一部がブラックアウトする
■導入製品：障害波遮断変圧器「ノイズカットトランス」
■効果：LEDビジョンがブラックアウトするという現象は発生しなくなった

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

アナログ携帯電話の立ち上がり時から培った各種無線搭載機器のシステム評価ノウハウを保有しております。
スマートフォンやIoT(Internet of Things；モノのインターネット)対応機器等を収容するWCDMA/LTE/LTE Advancedなどの無線アクセスネットワークのシステム評価に関しては、長期に渡る無線基地局装置、端末装置の開発経験を活かすことにより、早期に品質と性能の安定化をご提供致します。モバイルテクノではシステム評価計画時にお客様仕様とは別の非機能要件など、被評価装置のシステム内での運用条件に合わせた評価項目を独自のクライテリアに従いご提示させて頂きます。システムの安定性を確保するために必要な評価手法については、自動化を最大限活用することによりシステム評価期間や工数の最小化のご提案をさせて頂きます。製品開発の上流工程にて評価仕様に関するご提案をさせて頂くことでより効率的な無線システムの評価を行うことが可能となります。

『5Gアンテナカプラ』は、測定物にカプラを密接して使われることに重点をおき、
密接時の帯域内結合特性の平坦化と全反射時の反射減衰特性の乱れを改善した、
第5世代移動通信システム用高性能アンテ ナカプラです。
特性の平坦化と全反射時のVSWRの乱れを吸収することにより、
EVM(RMS)値が 劇的に改善され、OTA測定に威力を発揮します。

5G用検査シールドBOXの提案も可能です。

■検査可能対象物
　5G携帯端末、5G基地局、5G搭載モジュール、ローカル5G端末、ローカル5G基地局等

■検査項目
　5Gハンドオーバ、MIMO試験、プロトコル機能試験、ビームフォーミング試験、パフォーマンス試験

■検査対応周波数
　サブ6(Sub6GHz)帯、28GHz帯、39GHz帯

※詳しくはＰＤＦ資料をご覧いただくか、お気軽にお問い合わせください。
5G FR1 FR2 28GHz band 39GHz band 57～71GHz, Sub6GHz
Wi-Fi 6 Wi-Fi 6E IEEE 802.11ax、60GHz band

電波（RF信号）の記録と再生が可能です。

【特徴】
航空無線通信は、音質のよい周波数変調（ＦＭ変調）方式ではなく、音質の良くない振幅変調（ＡＭ変調）方式を利用しています。
ＦＭ変調では、混信が少なく電波障害等の発生が少ないエリアでの利用が得意とされていますが、
航空無線の場合、２つの地上局から１つの航空機に対して信号を送信することがあり、ＦＭ変調では、
弱い電波が強い電波に打ち消されて、一方しか聞き取りにくいことが多い。

ＡＭ変調では、他方から交信が入っていることがわかる特性を利用し、順次交信が可能となります。
本送信機は、AM 変調の特徴を生かすべく、最終段ＰＡには、高利得のＬＤＭＯＳを採用し、従来ブロック構成から使用するデバイスを少なくし、高効率・低消費電力
化・低コスト化を実現しています。

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

当カタログは、株式会社エーオーアールが取り扱う通信機器の総合カタログ
です。

10種類のデジタルモードに対応したハンディ型広帯域受信機「AR-DV10」や、
デジタル処理で実現したハイスペック通信型広帯域受信機「AR5001D」、
PC制御型広帯域受信機「AR2300」などを多数掲載。

製品の選定にご活用ください。

【掲載内容】
■技術紹介
■AR-DV10
■AR5001D
■AR2300
■ARL2300

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

「近くで測る」アンテナカプラは、測定物にカプラを密接～近接して使うことができるため、研究開発～製造まで省スペースなOTA（Over The Air）試験環境を実現できます。

『アンテナカプラ』を組み込んだ、「デスクトップ型5G検査用シールドボックス」では、電力測定、スループット測定、ビームフォーミング試験、ＥＶＭ測定、ＭＩＭＯ試験などが卓上にて検査ができます。

■検査可能対象物
　5G携帯端末、5G基地局、5G無線モジュール、ローカル5G、
　T-BOX（ Telematics BOX)、車載レーダー(E-band)
　Ultra-Wideband (UWB)、IEEE802.15.4z、U1チップ応用、
　FiRa(fine ranging )応用製品
　など。

■検査項目
　ファンクションテスト、スループット、ハンドオーバ、MIMO試験、
　プロトコル機能試験、ビームフォーミング試験、パフォーマンス試験
　EIRP、EVM、スプリアスなどRF試験

測定装置の一つとして、現在広帯域無指向性アンテナを開発しました。
このアンテナは５Ｇの周波数（２８ＧＨｚ帯と３９ＧＨｚ帯）を
カバーしてます。

・品番：NN90-9030
・周波数：0.7GHz～6.0GHz
・特性インピーダンス：50Ω
・VSWR：1.3以下
・PIM：-165dBc(typ.)
・電力：30W
・コネクタタイプ：Nプラグ
・外装：黒アルマイトメッキ
・防水性：IPx7
・重量：約650g

『SAN型シールドルーム』は、天井と壁上半分にエキスパンドネットを
使用したパネル式のシールドルームです。

エキスパンドネット部は通気性・透視性があるため、用途によっては
換気設備、空調設備、照明設備、防災設備が基本的に不要な場合もあり、
コストパフォーマンスに優れております。

パネルに強度がある為、建屋から支持をとることなく自立設置が可能、
既設床にそのまま設置可能です。

従来よりGMDSS等の海洋法定備品定期検査用シールドルームとして
採用されております。

エキスパンドネットを２重にすることで、減衰効果を高め無線通信機器等の
開発・検査用にも使用される「SAN-W型」もあります。

【特長】
■通気性が良く空調・防災設備が基本的に不要
■透視性が良く照明設備が基本的に不要
■耐腐食性が良い
■施工が容易
■自立式
■移設・増設可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『SMTJ-30』は、通過電力3kWまで対応の３スタブ式の
手動整合器です。

軽量・コンパクトな設計です。

【特長】
■2450MHzマイクロ波用
■通過電力3kWまで対応
■３スタブチューナー
■軽量・コンパクト

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

『AR6000』は、9kHz～6GHzを連続でカバーする超広帯域受信機です。

信号解析、信号強度計測用のメジャリング・レシーバー(計測用受信機)
に匹敵する優れた高周波特性を、全周波数にわたり提供。

広域電波監視業務、混信妨害調査、電界強度測定、通信頻度調査、
電波発射状況調査、電波伝搬調査、エリアチェックや空間監視
(違法電波、盗聴、盗撮対策)等の業務用として、またシステム組込用
の受信機ユニットとしてご使用いただけます。

【特長】
■NFに優れたダウンコンバーター
■分布定数回路の採用
■SDRアーキテクチャーの実現
■高精度周波数リファレンス
■高度な相関性能
■最大240時間の録音機能

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

UHF帯周波数シンセサイザ「DTV-2000N（V1）」は、ヨーロッパのデジタルTV規格・DVB-Tの要求性能よりも位相雑音特性が上回り、特にデジタルTV放送応用を目的に設計・開発した最新のUHF(430～900MHz)広帯域のデジタル周波数シンセサイザです。詳しくはカタログをダウンロードしてください。

『広帯域HF/VHF 1kW増幅器』は、マイクロ波技術を用いた通信機器、
部品の開発、製造を行っているアイ電子株式会社の製品です。

【特長】
■コンパクト
■高出力
■超広帯域

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

国内において、小規模な無線局（無線LAN、テレメータ・テレコントロール用などの特定小電力機器、携帯電話、PHS、コードレス電話等）の特定無線設備には、電波法で定められている技術基準に合致したものでなければなりません。

当機構は電波法の登録証明機関として、小規模な無線局に使用するための無線設備の技術基準適合証明および工事設計認証業務を実施しています。
また、海外でも無線通信機器に対する電波法や通信法などの規制があり、それに基づく試験や証明書等の取得が必要となる場合があります。当機構は、試験レポートの提供や認証取得の申請代行サービスを行っています。

【特徴】
■電波法の登録証明機関として、電波法の38条の6に基づく特定無線設備の技術基準適合証明書の発行および法38条の24に基づく特定無線設備の工事設計の認証を実施
■各国の無線通信機器の規制に基づく試験、当機構独自の海外提携ネットワークを活用した海外認証の申請代行を実施
■人体暴露に対するEMF試験を実施
■SAR試験（人体における電磁波エネルギーの比吸収率試験）を実施

※詳しくはPDF資料をご覧いただくかお気軽にお問い合わせください。

「MWS-TWHソフトウェア」は無指向性アンテナを使用した画期的な独自のエネルギー源推定アルゴリズムを採用した「電波発射源位置推定ソフトウェア」です。すばやく受信電力を測定可能なため、車載でき走行しながら電波発射源位置推定分布図を描画し、位置推定が可能です。
測定位置の受信電力の違いが一目でわかります。
地図表示は測定位置がある程度移動すると自動でスクロールするため、使い辛い操作などが不要です。

【特徴】
○スペクトラム・アナライザやレシーバなどを制御
○無指向性アンテナ使用ですばやく測定可能
○GPSで自位置（測定位置）情報を地図上に描画
○独自の電波発射源推定アルゴリズムを採用
○推定した電波発射源を地図上に描画

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

日本高周波では、1W以下の小電力から200kWを超える水冷式大電力用までの、各種のダミーロードを製造してしており、いずれも高い信頼性を誇っております。
小電力用ダミーロード、パワーメータ付きダミーロード、TV放送機用ダミーロード等をラインナップしております。
DLMシリーズはパワーメーター組込形。DLシリーズに添付されるパワーメーターを別パネルへ実装となります。

【ラインナップ】
○小電力用ダミーロード
○パワーメータ付きダミーロード
○TV放送機用ダミーロード

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

ＶＨＦ帯からＵＨＦ帯までの高周波機器等の調整・試験に威力を発揮します。計測はＣＷはもとより、ＦＭ、ＰＭおよびＯＦＤＭ等の変調信号も計測可能です。
計測周波数は指定１波です。オプションで最大１０個の周波数指定が可能です。（MP-900BSのみ）
