通信業界のアンテナ用途では、電波の送受信効率を最大化するために、高精度な部品加工が求められます。特に、高周波帯域で使用されるアンテナ部品においては、寸法のわずかな誤差が性能に大きな影響を与える可能性があります。当社の金属切削加工は、単品から量産まで、お客様のニーズに合わせた柔軟な対応が可能です。

【活用シーン】
・基地局アンテナ
・衛星通信アンテナ
・無線LANアンテナ

【導入の効果】
・高精度な部品加工による、アンテナ性能の向上
・多様な金属素材への対応による、設計自由度の向上
・試作から量産まで、一貫したサポート体制

『TR-20D-J』はWRJ-2規格導波管とWX-20D規格同軸管を接続するための変換器です。

内導体・外導体は銅、同軸フランジは真鍮を採用し、優れた電気的特性を
実現しました。

【特長】
■2450MHzマイクロ波用
■内導体・外導体は銅採用
■同軸フランジは真鍮採用
■優れた電気的特性を実現

※詳しくはPDF資料をご覧頂くか、お気軽にお問い合わせ下さい。

狭帯域RFレコーダー・キャプチャ&プレイバックシステムは、50MHz～6GHz帯の20～40MHz BWをノートPCに連続収録・再生することができます。

NI-USRPとノートPCを使用することで従来品よりも数分の一の価格を実現。データ収録には厳選したSSDを使用することで、極力データ落ちのない収録を行います。

複雑な操作は不要。

ソフトを起動し周波数を設定しボタンを押すだけの3ステップで収録開始。再生も3ステップで。標準添付のデータビュアーソフトを使えば波形の確認や切り出しも簡単です。

狭帯域RFレコーダー・キャプチャ&プレイバックシステムは、ノートPCとUSRPで構成されています。

50-6GHz帯を20MHz BW @16bitもしくは40MHz BW @8bitで収録再生を行うことができます。

低コストでも基本を押さえたスペック

狭帯域RFレコーダー・キャプチャ&プレイバックシステムのフロントエンドには汎用ソフトウェア無線機で知られた”NI USRP”を使用します。

・品番：NN90-9030
・周波数：0.7GHz～6.0GHz
・特性インピーダンス：50Ω
・VSWR：1.3以下
・PIM：-165dBc(typ.)
・電力：30W
・コネクタタイプ：Nプラグ
・外装：黒アルマイトメッキ
・防水性：IPx7
・重量：約650g

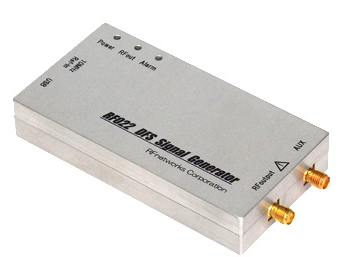

RF022『DFSシグナルジェネレータ』は、WindowsパソコンとUSB接続して使用する
超小型・軽量の6GHz高周波信号発生モジュールです。

【特徴】
■小型サイズ（105（W）×55（D）×19（H）mm）
■DFS信号出力機能
　電波法（TELEC-T403／FCC 13-22）準拠
■広帯域：25～6000MHz
■Windowsパソコンでの簡単操作 (USB接続）

※詳しくはPDFをダウンロードいただくか、お気軽にお問い合わせください。

『VAMP9243』は、CISPR規格、MIL461規格に対応した
ドイツ社製のアンテナです。

電源はNi-MHバッテリーを内蔵しています。

【特長】
■ドイツ社製
■CISPR規格、MIL461規格に対応
■Ni-MHバッテリーを内蔵

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

ＶＨＦ帯からＵＨＦ帯までの高周波機器等の調整・試験に威力を発揮します。計測はＣＷはもとより、ＦＭ、ＰＭおよびＯＦＤＭ等の変調信号も計測可能です。
計測周波数は指定１波です。オプションで最大１０個の周波数指定が可能です。（MP-900BSのみ）

三省電機株式会社では、多様化する無線市場の中で、様々なご要望に対して最適な提案をする事で、多くのメーカー様にご採用頂き、様々なノウハウを蓄積してきました。
このノウハウを基に、お客様のご要望に合わせた提案をフレキシブルに対応致します。
詳しくは弊社ウェブサイトをご覧下さい。

『MT-20S』は6kWまで対応のEHスタブ式手動整合器です。
TEMPアラーム機能が付いています。

【特長】
■2450MHzマイクロ波用
■6kW対応
■EHスタブ式
■TEMPアラーム機能付き

※詳しくはPDF資料をご覧頂くか、お気軽にお問い合わせ下さい。

立信精機株式会社は、高周波、無線機器、電子機器の設計開発から、
部材調達、組立、調整、試験、出荷まで対応しております。

優れた製品を作る事を経営方針の一つとして掲げ、
設計から製造、品質管理に至るまで、一貫した思想のもと、
多くのお客様のニーズにお応えしてまいりました。

当社は全ての製品に完璧を求め、品質とともに信頼を造りこみます。

【業務内容】
■無線通信機、高周波機器等の開発、部材調達、設計、製作、調整
■ハードウェア・ソフトウェア、ファームウェアの開発設計
■試作機器、試験機等の開発、設計、製作、調整
■プリント基板実装組立、同軸ケーブル加工

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『WEIVER PLAYER2.0』は、世界各国でキャプチャしてきたRFをテーブル上で
手軽に簡単再生できるRF再生専用機です。

データが入っているSSDをユニットに挿すだけでワンタッチで再生可能。
既にお持ちのデータも再生できるので古いデータも生かせます。
（要、お問い合わせ）

【特長】
■周波数帯域： 100KHz～2.7GHz
■バンドワイド： 1～48MHz（56MHz）
■RFアッテネーション： －30dB ～ +30dB（0.1dB）
■外部トリガー
■TCP/IP リモートコントロール
■HDテストベクタ再生オプション

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
※英語版カタログをダウンロードいただけます。

日本高周波では、1W以下の小電力から200kWを超える水冷式大電力用までの、各種のダミーロードを製造してしており、いずれも高い信頼性を誇っております。
小電力用ダミーロード、パワーメータ付きダミーロード、TV放送機用ダミーロード等をラインナップしております。
DLMシリーズはパワーメーター組込形。DLシリーズに添付されるパワーメーターを別パネルへ実装となります。

【ラインナップ】
○小電力用ダミーロード
○パワーメータ付きダミーロード
○TV放送機用ダミーロード

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

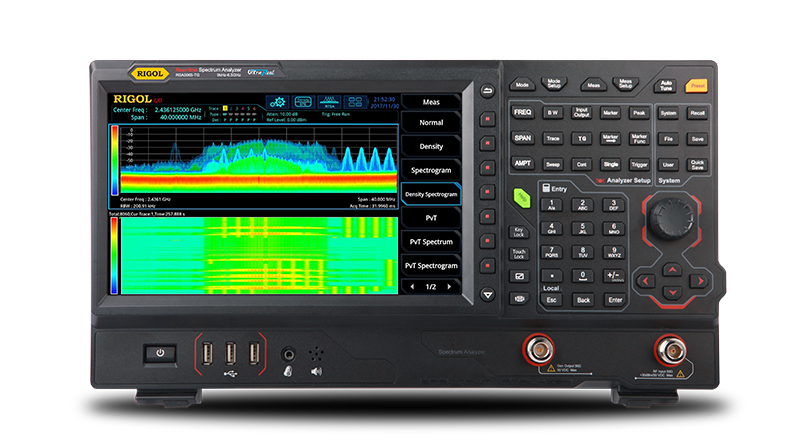

RSA5000リアルタイム・スペクトラム・アナライザは、リアルタイム測定と掃引測定、オプションのベクトル信号解析アプリケーション・ソフトウェア（VSA）およびEMI測定アプリケーション・ソフトウェア（EMI）を備え、優れたパフォーマンスと仕様を備えています。 周波数範囲は9kHz〜6.5GHz（RSA5065）で、トラッキング・ジェネレータ付きの「-TG」モデルもあり、企業の研究開発、生産ライン、教育、などの分野で広く使用可能です。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

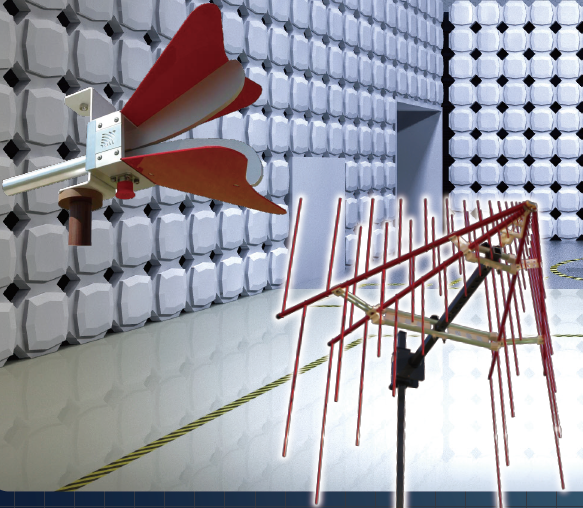

日本イーティーエス・リンドグレンは、新しいコンピューターモデリングを
用いてアンテナを設計を行っています。

使用している手法は、時間領域差分法（FDTD法）、有限要素法（FEM）、
モーメント法（MoM）などで、RFモデリング完了後、メカニカル3D CAD
ソフトを用いて試作モデルを製作してテストしていますので、実測値と
シミュレーション値は、非常に高い相関性を有しております。

また、当社はアンテナ製造、出荷試験から校正ラボまで一貫した
性能管理体制を有しています。

【取扱製品】
■バイコニカルアンテナ「MODEL 3110C」
■ログペリオディックアンテナ「MODEL 3148B」
■ハイブリッドアンテナ(BiconiLog)「MODEL 3142E」
■ダブルリッジドガイドホーンアンテナ「MODEL 3117」
■ダイポールアンテナセット「MODEL 3121C」
■ミニバイコニカルアンテナ「MODEL 3183」

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【総合カタログ掲載内容】
　・同軸コネクタ
　・変換アダプタ
　・コンポーネント
　・治工具
　・技術資料

総合カタログには主として標準的な商品を掲載しております。
特注品につきましては別途お問い合わせください。

総合カタログ御希望の方は
下記お問い合わせフォームよりご請求ください。

※詳しくは、PDFをダウンロードいただくかお気軽にお問い合わせください。

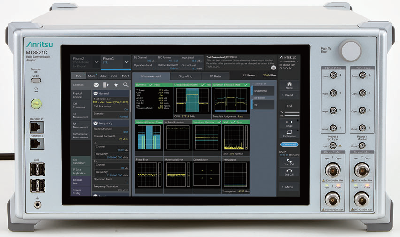

ラジオコミュニケーションアナライザ『MT8821C』は、 スマートフォンや
タブレット、IoTモジュールなど、通信端末（UE）の開発用測定器です。

LTE-Advancedから3G/2Gまでの通信方式に1台で対応し、RF調整、検証から
機能試験まで、さまざまな測定をより効率よく行えます。

LTE-Advanced 2CC 4x4 MIMOや4CC 2x2 MIMOの試験を1台で行うことが
できるほか、LTE-Advanced 4CC 4x4 MIMOや6CC 2x2 MIMOの試験を2台で、
5CC 4x4 MIMOの試験を3台で行うこともできます。

【特長】
■3GPP/3GPP2の全セルラ通信方式のRF送受信試験に準拠
■VoLTE音声/ビデオエコーバック試験に対応
■上限周波数6 GHzまで対応
■160 MHz帯域幅（送信/解析）
■次世代GUIと大画面タッチパネル
■MT8820シリーズとの互換性

※詳しくはPDFをダウンロード頂くか、お気軽にお問い合わせ下さい。
