光ファイバーの敷設とは？課題と対策・製品を解説

通信業界では、光ファイバーケーブルや各種配線の保護が、安定した通信品質を維持するために不可欠です。屋外や過酷な環境下では、ケーブルは引っ張り、衝撃、温度変化、繰り返しの曲げといった様々なリスクにさらされ、断線や信号劣化を引き起こす可能性があります。ケーシングチューブは、これらのリスクから光ファイバーやケーブルを保護し、通信インフラの信頼性を高めます。

【活用シーン】
・光ファイバーケーブルの保護
・センサーコードの保護
・移動部・可動部のケーブル保護

【導入の効果】
・ケーブルの断線リスクを低減
・通信品質の安定化
・設備の長寿命化

通信業界では、データ伝送の高速化に伴い、ケーブル加工の効率性と品質が重要視されています。特に、高周波ケーブルや光ファイバーケーブルの接続においては、正確な皮剥きが通信品質を左右します。不適切な皮剥きは、信号の減衰やノイズの混入を引き起こし、通信速度の低下やエラーの原因となります。KIND2-82型シリーズは、ワンタッチ選択で皮剥き作業が行えるロータリーストリッパーです。電線の外径や内径等を数値入力で設定することにより、様々な電線の皮剥きが可能です。また、ワンタッチメモリ呼び出し機能で、頻繁に使用する設定データを16個のボタンに登録することができ、素早い作業が可能となります。

【活用シーン】
* データセンター
* 通信基地局
* ネットワーク構築現場

【導入の効果】
* 作業時間の短縮
* 高品質なケーブル接続
* 通信品質の向上

「EXスリットチューブ」は、分散力学を考慮した柔軟性・耐摩耗性に優れる光ケーブル専用保護材です。
スライディング方式の専用治具は、独特な形状によりスムーズに光ケーブルの装着・撤去ができます。これにより、作業時間を短縮させることが可能です。

【特徴】
■柔軟性・耐磨耗性に優れる
■分散力学を考慮した設計を採用
■スライディングの専用治具が独特の形状
→スムーズに光ケーブルの装着・撤去が可能に

●詳しくはお問い合わせ、またはカタログをダウンロードしてください。
※お問い合わせをいただいた方から抽選でサンプルをプレゼント致します。

『TOC-FEMシリーズ』 は、既存のLCコネクタに装着することができるため
様々なアプリケーションで使用することが可能な屋外用中継光コネクタです。

屋外用にも使用可能なので、既存のコネクタの位置から延長したい場合などに
おすすめです。

堅牢なハウジングで、取付も簡単なので、高所での作業でも短時間で施工できます。
内部のコネクタはLC、SCの他にMPOにも対応可能です。

【特長】
■延伸ケーブル用
■既存の光ファイバーケーブルに装着可能
■LCコネクタ、SCコネクタのシングルモード、マルチモードに対応
■両端の保護キャップ付き
■ケーブル径を規定するシーリングインサートは、4.0～6.5mmと6.5～9.5mmの2種類付属

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

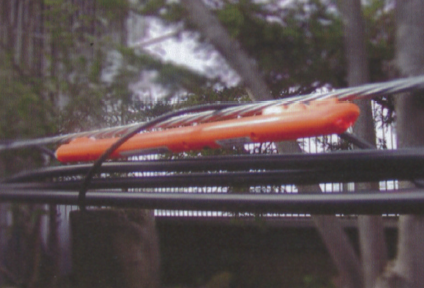

『NEZUMI』は、ラッシング内（スパイラルハンガー等）に自走で引き込み用ファイバーケーブルを通線する通線補助機です。
吊線とスパイラルハンガー等で布設された架空ケーブルに新たなケーブルを布設する時に使用します。

当製品はラッシング内を吊線（裸吊線）に磁力で吸引しながら進み、ケーブルや引き網を通します。

FTTH等の引込用光ファイバーケーブルを通す時や、河川横断・
樹木内の既設線路に新たなケーブルを追加架線する時のガイド線通線時に
大変便利な製品です。

【特長】
■装置本体の径が細いのでスムースに通線できる
■チャック式取付金具を採用
■過大電流時のモーターの自動停止機能
■夕方や夜でも装置の居場所が確認できる発光ランプを搭載

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社では、光・電力の複合化によるトータルコストメリットを実現する
『複合ケーブル』を取り扱っております。

工事費用削減・期間短縮が可能で、災害時の復旧にも貢献いたします。
また、細径・軽量（施工性、輸送・保管省スペース）で高可撓性
（フレキシブル）なため工事を容易に行うことが可能です。

【特長】
■優れた耐久性
　・耐獣害特性、耐水・防水特性、耐側圧特性
■工事が容易
　・細径・軽量（施⼯性、輸送・保管省スペース）
　・⾼可撓性（フレキシブル）
■⻑尺製品
　・最大12km無接続による接続箇所最小化（低光損失、接続コスト低減）

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

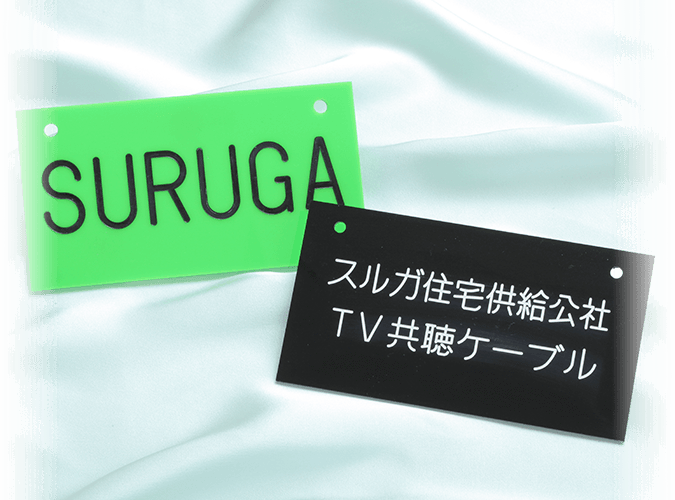

電柱共架を利用して通信線（ケーブルテレビ・光回線）の敷設工事で必要な共架札（アンプ札）を製作いたします。アクリル板やエンビ板に彫刻にて表示することが一般的です。

お客様の施工工程に合わせ、当社コンピュータ彫刻機設備をフル稼働させ大量受注にも対応させていただきます。

【特長】
■オーダーメイド制作
■短納期
■1枚からでも対応可能

※詳しくはPDF資料をダウンロード頂くか、お気軽にお問い合わせください。

■コネクタ付き光ファイバコード／ケーブル

・使用用途に合わせ、コード及びケーブルに各種コネクタ加工を施します。

・コネクタの組み合せ及び、端面の研摩方法もご指定に合わせ加工いたします。

『LAN関連製品カタログ』は、光ファイバコード・ケーブル・コネクタをはじめ、光固定減衰器、光成端箱、光接続箱他、様々なLAN関連製品を掲載したカタログです。
株式会社高文では、国内はもとより海外からの商品や技術の紹介し、信頼できるものだけを国内に取り込み、安心してご利用できるよう努力しています。

【掲載製品】
○光ナイロン心線
○光テープ心線
○光UV素線
○単心光ファイバコード
○2心光ファイバコード、他多数

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

『通線ロッドワンタッチツール』は、らせん状ハンガ内への架設作業に
使用する各パーツの接続を全てワンタッチ化することができる製品です。

全ての着脱作業をワンタッチで行うことができ、作業性が向上します。
また、凹凸が少なく引っかかりにくい構造です。

ドロップ光ファイバを差し込むだけで把持することができ、
面倒なビニールテープ巻きが不要となり、材料の無駄を削除します。

【寸法】
■先端ツール用金具　諸元：φ13x60(mm)　40(g)
■通線ロッド用金具：φ13x40(mm)　15(g)
■ドロップジョイント金物：φ13x100(mm)　55(g)

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

『NEZUMI』は、主に引き込み用の光ドロップケーブルを自走で通線させる
通線補助機です。

メッセンジャーワイヤーとスパイラルハンガーを使用する個所での新たな
ケーブルの敷設や、河川・山林・田畑など通常の通線具では使用しにくい
場所でのケーブルや引き鋼の通線に有効です。

ご要望の際はお気軽にお問い合わせください。

【特長】
■サイズの違う裸吊線でもご使用可能
■過大電流時にはモーターを自動停止する機能を持っている
■夕方や夜でも装置の居場所が確認できる発行ランプを有している

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

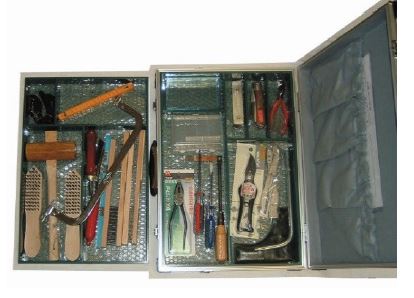

当社では、JR各社で採用されている通信ケーブル(A形、B形、C形等)の
接続方法に使用する工具類をセット化した、MGE・レジン工法用、
H工法用の接続工具セットを取り扱っております。

ニッパやナイフ、CSカッタなどが内容されております。
その他、LCX用接続工具セットなども取り扱っておりますので
ご要望の際はお気軽にお問い合わせください。

【その他当社取扱製品】
■ケーブル接続治具
■両刃型HSシース縦裂き専用工具
■シース切り裂き工具
■シース開き工具
■RC-T-KM工具　など

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせください。

『耐外傷高強度コネクタ付防鼠光ケーブル』は、１～4芯対応のコネクタ付光ファイバケーブルです。

取り扱いに優れた高いフレキシブル性と耐外傷性に加え、布設などの時に
踏まれても影響がない高い側圧特性を実現。

テンションメンバ材質にアラミド繊維を、編組材質にステンレスを
使用したケーブルです。

【特長】
■耐外傷高強度コネクタ付
■取り扱いに優れた高いフレキシブル性と耐外傷性を実現
■布設などの時に踏まれても影響がない高い側圧特性を実現

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

極細・超軽量タイプの、光ファイバ配線モール

当社では、システム機器の光ファイバ敷設工事用の光源として適した
デュアル光源『MiNi368』を取り扱っております。

1310nmはLD光源、850nmはVCSEL光源で、1000BASE-SXと
1000BASE-LXの先進設備に対応。

軽量・コンパクトサイズ、さらに単三電池1本で長時間の使用が可能です。
ご要望の際はお気軽に、お問い合わせください。

【特長】
■1ポートで850/1310nmのデュアル出力
■ワンタッチ変調切替(CW/2kHz/1kHz/270Hz)
■軽量コンパクト(名刺サイズ）
■単三乾電池1本で長時間の連続動作

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

【ピコループの紹介】
○開発目的＝電線なみに扱える光ファイバケーブル
【ピコマークの意味】
・細い線は金属管を表現。太い線は光ファイバを表現。
　金属管に光ファイバが挿通されループ状の形状を、デザイン
・上に伸び伸びと大きく世界に「ピコループ」を広げる

●詳しくはお問い合わせ、もしくはカタログをダウンロードしてください。

ESMシステムは、電気・通信・計装・空調・省エネ・環境設備の
設計施工を行っている会社です。

当社では、円滑なコミュニケーションをつくるためのLAN（有線・無線）、
電話、インターホン設備、光ファイバー、テレビ監視、テレビ共聴、放送設備、
さらにはネットを使った遠隔監視に至るまで、あらゆるニーズに対応いたします。

詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

当カタログは、株式会社安田製作所の取り扱う『通信線路用工具』について
まとめてご紹介しています。

架線ケーブル線路においてケーブルを架渉するときに使用する「2号金車」を
はじめ、吊線上を自由に移動できる「移動金車」や、光ケーブル架渉時に
電柱に取付けて使用する「光ケーブル用延線ローラ」などを各種掲載。

製品の選定にご活用ください。

【掲載製品(一部)】
■2号金車
■4号金車
■カーブ金車腕金
■金車つり金具II
■移動金車　など

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

【ラインナップ】
○LANケーブル
・TPCC6シリーズ　・TPCC5シリーズ　・EM-TPCCシリーズ
○Ethernetケーブル
・KETHシリーズ：油の飛散する環境で使用可能！
・KETH-SB：汎用二重しゃへいタイプ
・KETH-P：パッチコード用より線タイプ/NFPA70、79対応
・KETH-Z：可動部用タイプ
○光ファイバ製品
・光ファイバの種類
　1.マルチモード光ファイバ（MM）
　2.シングルモード光ファイバ（SM)
○層型難燃光ファイバエコケーブル
・EM-FCT-GSS/6L(UV)-○○-LAP-FR
・EM-FCT-G62.5(UV)-○○-LAP-FR
・EM-FCT-SM(UV)-○○-LAP-FR

＝＝＝ラインナップの続きは下部「基本情報」からご覧頂けます。＝＝＝

詳しくは、カタログをダウンロードして頂きお気軽にお問い合わせください。

当社で取り扱う、光ケーブル用ニッパー『72 51 160』について
ご紹介いたします。

光ケーブル(グラスファイバーケーブル)を切断するために特別に
開発された製品で、オープンスプリング付。

切断面は平面仕上げで、追加的に高周波焼き入れを施した切断刃。刃の硬度は
約63HRCとなっております。

【特長】
■光ケーブル(グラスファイバーケーブル)を切断するために特別に開発
■切断面は平面仕上げ
■追加的に高周波焼き入れを施した切断刃
■刃の硬度約63HRC
■オープンスプリング付

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

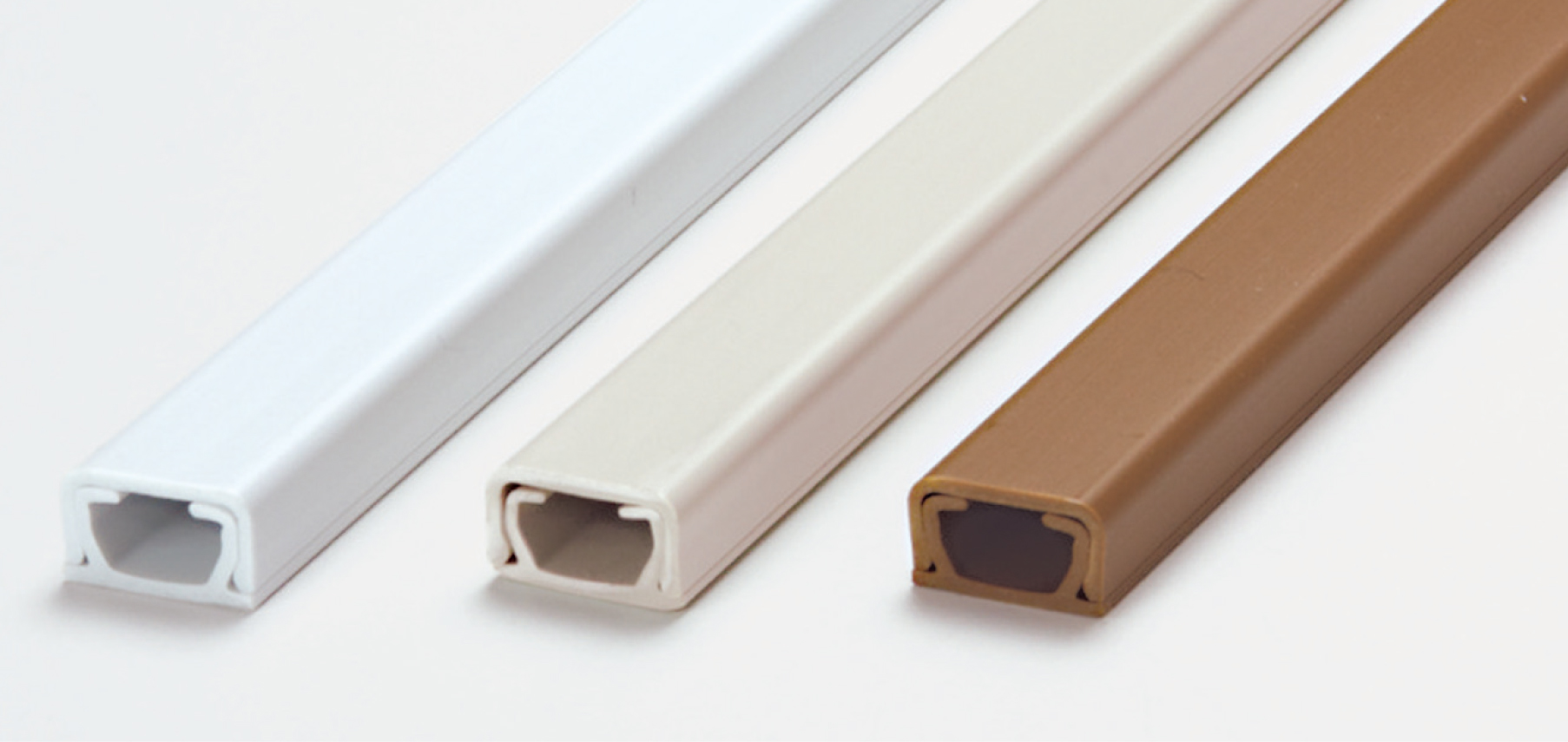

光ファイバの許容曲げに対応する付属品を取り揃えた、光ファイバ配線モール

『光ファイバケーブル＆LANケーブル カタログ　Vol.3』は
岡野電線の光ファイバケーブル・ LANケーブルを多数掲載した総合カタログです。

過酷な側圧に耐えられる、強靭な光ファイバケーブル、
繰り返しの曲げにも耐える可動用光ケーブル、極細径のLANケーブルなど
多数のラインアップを掲載しています。

当社は、創業90年の歴史に培われた確かな技術力で
お客様のニーズに応じた、新たな価値を生み出し続けています。

【掲載内容】
■新製品紹介
■光ファイバケーブル
■LANケーブル

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

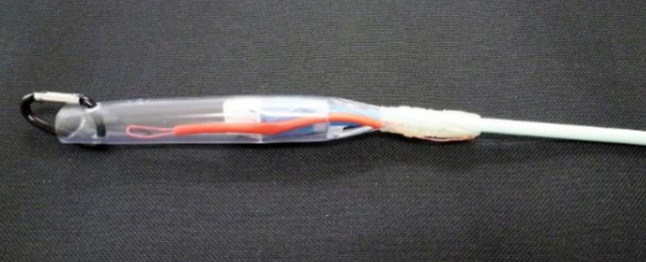

当製品は、WLC光コネクタ採用により、DLC(Duplex LC)コネクタに対し、
曲げ特性と首下強度を大幅に向上した光ケーブルです。

敷設後のトラブルからシステムを守ります。
また、しなやかで軽く、引っ張りにも強い為、屋外、屋内、盤内と
使用場所を問いません。

さらに直接牽引が可能ですので、通線作業の手間を大幅に削減して頂けます。

【特長】
■1 Gbps対応
■DLCコネクタに対し、曲げ特性と首下強度を大幅に向上
■しなやかで軽い
■引っ張りにも強い為、屋外、屋内、盤内と使用場所を問わない
■直接牽引が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。
