安全設備の設計とは？課題と対策・製品を解説

自動車業界、特にEVメーカーにおいては、車両の安全性確保が最重要課題です。高電圧バッテリーを搭載するEVでは、事故や電気系統の異常時に、いかに迅速に回路を遮断し、乗員と車両の安全を守るかが重要です。パイロスイッチは、これらの課題に対応し、EVの安全性を向上させるために開発されました。

【活用シーン】
・EV
・事故時の高電圧回路遮断
・BMSとの連携

【導入の効果】
・電気火災や感電のリスクを低減
・乗員の安全確保
・車両の損傷を最小限に抑制

電気自動車充電業界では、充電インフラの安全性確保が最重要課題です。高電圧回路の保護は、人命に関わるだけでなく、設備投資の保護にも繋がります。高圧ヒューズ『EVFC-φ10.3 950V/1000V』は、DC 950V/1000Vに対応し、電気自動車充電設備の高電圧回路を保護します。数多くの自動車メーカーに採用された実績があり、高い信頼性を誇ります。

【活用シーン】
・電気自動車充電ステーション
・急速充電器
・V2Hシステム

【導入の効果】
・高電圧回路の過電流・短絡保護
・充電設備の安全な運用
・設備の長寿命化

電気設備業界では、安全な電力供給のために、絶縁性能の維持が重要です。湿気や粉じんの侵入は、絶縁不良を引き起こし、漏電や短絡事故の原因となります。これらの問題は、設備の停止や人的被害につながる可能性があります。シリコンジェルは、高い密着力で水や湿気の侵入を防ぎ、電気を絶縁することで、これらのリスクを低減します。

【活用シーン】
・ケーブル接続部
・端子台
・コネクタ
・電線貫通部
・屋外電気設備

【導入の効果】
・IP68防水防塵
・1000V絶縁
・湿気遮断による絶縁性能の維持
・設備の長寿命化
・安全性の向上

EVメーカーにおいては、車両の安全性確保が最重要課題です。高電圧バッテリーを搭載するEVでは、事故や電気系統の異常時に、いかに迅速に回路を遮断し、乗員と車両の安全を守るかが重要です。パイロスイッチは、これらの課題に対応し、EVの安全性を向上させるために開発されました。

【活用シーン】
・EV
・事故時の高電圧回路遮断
・BMSとの連携

【導入の効果】
・電気火災や感電のリスクを低減
・乗員の安全確保
・車両の損傷を最小限に抑制

家電業界では、製品の安全性と信頼性を確保するために、電線やケーブルの絶縁が重要です。特に、高温になる可能性のある箇所や、火災のリスクがある場所では、高い耐熱性が求められます。マジック止め シリコーンファイバーグラススリーブは、これらの課題に対応し、家電製品の安全性を向上させます。

【活用シーン】
・高温になる箇所（例：ヒーター、ドライヤー）
・火災リスクのある箇所（例：電源ケーブル、モーター周辺）


【導入の効果】
・高い耐熱性により、製品の安全性を向上
・後付け可能で、既存の製品にも容易に適用可能
・ハロゲンフリーで環境にも配慮

製造業の生産設備においては機器の信頼性向上が不可欠です。SSR（ソリッドステートリレー）は、その信頼性を支える重要な電子部品の一つです。適切なSSRの選定は、機器の長寿命化、安定制御に貢献し、結果として機器の信頼性向上につながります。本資料は、SSRの基礎知識から選定のポイントまでを分かりやすく解説し、貴社の産業機器をサポートします。

【活用シーン】
・生産ラインの制御

【導入の効果】
・生産ラインの長寿命化
・生産品の安定品質

遊園地のアトラクション運営において、安全かつ迅速な操作は不可欠です。特に、遠隔操作が必要な場面、例えば、アトラクションの起動・停止、非常停止ボタンの設置、または、メンテナンス時の操作など、配線工事が難しい場所での操作には、無線技術が有効です。当社の315MHz帯 リモコン受信機は、免許不要で手軽に導入でき、最大50mの距離からアトラクションを制御できます。これにより、安全性の向上と、運用コストの削減に貢献します。

【活用シーン】
・アトラクションの遠隔起動・停止
・非常停止ボタンの無線化
・メンテナンス時の遠隔操作
・ショー演出における遠隔制御

【導入の効果】
・配線工事のコスト削減
・操作性の向上
・安全性の向上
・迅速なトラブル対応

セキュリティシステム業界では、24時間365日の安定稼働が求められます。停電や電源トラブルは、監視システムの停止やデータ損失につながり、重大なセキュリティリスクを引き起こす可能性があります。スイッチング電源は、システムの心臓部として、安定した電力供給を担い、システムの信頼性を左右する重要な要素です。本ハンドブックは、電源回路設計の基礎を解説し、セキュリティシステムの安定動作に貢献します。

【活用シーン】
* 監視カメラシステム
* 入退室管理システム
* 非常用電源システム
* データセンター

【導入の効果】
* 電源設計の知識習得による、システム安定性の向上
* 電源トラブルのリスク軽減
* システムの信頼性向上
* 運用コストの削減

電源業界では、機器の安定稼働のために、瞬断による回路の損傷を防ぐことが重要です。特に、電源回路は過電流や電圧変動の影響を受けやすく、適切な保護対策が不可欠です。当社の『FCLシリーズ』は、耐パルス特性に優れ、瞬断による過電流から回路を保護します。これにより、機器の信頼性向上に貢献します。

【活用シーン】
・電源ユニット
・UPS（無停電電源装置）
・産業用電源
・通信機器

【導入の効果】
・瞬断時の回路保護
・機器の長寿命化
・高い信頼性の確保

サーマルプロテクターとは、電気製品やバッテリーなどの過電流や異常な温度上昇から製品を保護し、また出火などの事故を未然に防止する為に、ブレーカーとして機能するものです。

『開発商品／無線関連機器製品』総合カタログでは、電子・通信機器のハード・ソフト・機構の設計等を行っている株式会社スクリブル・デザインの取扱製品を紹介しています。
建機向けAM/FM/USB/AUX/BT対応 小型CAN制御ラジオ、クレーン操作パネルなどの「開発商品」や、ワイヤレスヘッドホン、ハンズフリーモジュール、ウェアラブルセンサーなどの「無線関連機器製品」等、多数掲載しています。

【掲載内容】
○会社概要
○事業内容
○評価設備紹介
○保有測定機
○開発商品モデル紹介　他

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

『近接センサー』は、高信頼性、長寿命のリードスイッチを使用した
センサーです。

防犯・防災機器をはじめ、レジスターや複写機など、様々な用途に
ご活用いただけます。

【特長】
■高信頼性
■長寿命

※詳しくは、お気軽にお問い合わせ下さい。

電波精器株式会社の取り扱うサーキットブレーカー
『CBM-200シリーズ/CBY-100シリーズ』についてご紹介します。

「CBM-200シリーズ」はマニュアルのため、タイミングをみたオンオフが可能。
遮断するとボタンが飛び出し、遮断されたことをお知らせします。

また「CBY-100シリーズ」は、瞬間的な逆流に強いオートリセットタイプ。
防水・防塵構造が特長です。

【特長】
■CBM-200シリーズ
　・マニュアルリセット
　・タイミングをみたオンオフが可能
　・防水、防塵用の透明キャップもご用意

■CBY-100シリーズ
　・オートリセット
　・瞬間的な逆流に強い
　・防水、防塵構造

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

バッテリー液の気化ガスを安全に大気放出。
連続使用タイプ。　航空機産用技術の応用、低圧用、高圧用、計量、コンパクト、機械式連続リリーフ式

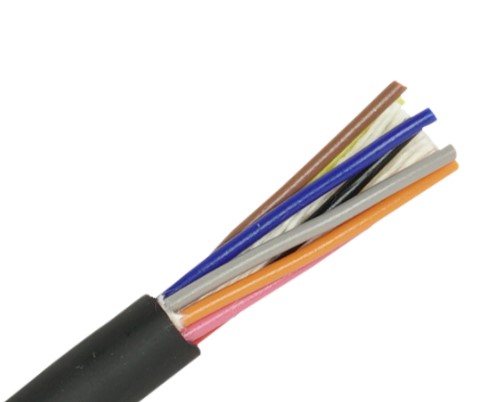

『UL2464』は、導体にすずめっき軟銅より線を使用しているため
半田付け加工が容易なUL多心ソフトケーブルです。

電子機器、各種計測機器、各種製造装置などの内部配線
および機器間の接続用に適しております。

両端埋め込みライン識別の絶縁体で、誤配線を防げるため
簡単に配線作業が行えます。ご要望の際は、お気軽にご相談ください。

【規格】
■導体：すずめっき軟銅線　サイズ：AWG16～AWG24
■絶縁：耐熱ビニル　原色＋埋込ライン識別
■撚り構成：層撚り　2心～30心
■シールド(-SB)：すずめっき軟銅線編組
■シース：軟質ビニル　黒又は灰色艶消　耐熱・難燃

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

『LB-E／ELB-Eシリーズ』は、一次側にブレーカーを装備しており、
トランス本体・二次側負荷装置の保護ができるブレーカー付きトランスです。

トランスの一次側に異常な過電流などが発生しても電源元から電力供給を
止めることが可能。

また、ブレーカースイッチを押せば簡単に復旧できます。
さらに、トランスの二次側に青色LED通電表示を設けております。

【特長】
■IP2X対応
■一次側にブレーカーを装備
■トランス本体・二次側負荷装置の保護が可能
■在庫品即納可
■サーキットプロテクタの容量は変更できる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

ＥＳＤフロアーコーティング
静電気は目に見えない物理的な力として、あらゆる場所に潜んでいます。潜伏場所は、壁・床・什器、そして何よりも人体です。物や人はすぐに帯電し、異なる物体と接触すると、すぐに放電します。この静電気放電（ＥＳＤ）は、あらゆる作業エリアで膨大な損害を引き起こします。
そこで当社がご提供するのは、使用状況に応じた6種類の導電性フロアーコーティングシステムです。
４種類のＦＣＦコーティング（静電気導電性フロアに適用）に加え、新開発のＤＩＦコーティング（静電気拡散性フロア）２種類をラインナップしました。
この新システムは、従来の電子部品の保護はもちろん、人体保護機能も備えています。特に無負荷電圧での作業時、人体に危険が生じるマイクロエレクトロニクス製造現場に適しています。

『HF-203/HF-203W』は、モニター取付ベースがスライド方式で
設置が容易に行える液晶モニター用天吊りブラケットです。

VESA企画準拠75×75mm、または100×100mmピッチの許容荷重10kgの
範囲内のモニターが取付可能です。

【特長】
■モニターアーム角度調整可能（垂直～140°）
■モニターマウント角度調整可能（垂直～180°）
■モニター左右旋回可能（各130°）

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

ビス止め不要の薄型マグネットスイッチです。
約3mmのマグネット部は窓に直接貼付可能となっています。

【特長】
■ストッパー不要のマグネットスイッチ
マグネット部は約３ｍｍの薄型のため、通常のマグネットスイッチに
必要なストッパーを設置する必要がありません。
引き違い窓も全開することができます。

■強力な両面テープでビス止め
リードスイッチ部やマグネット部には、予め強力な両面テープが
底面に貼付されています。
ビス止めを行わなくても、しっかりと固定することができます。
（リードスイッチ部はビス止めすることも可能です。）

■ネオジウム磁石とＦＣＣ磁石
MS-6シリーズはネオジウム磁石を、MS-6-Fシリーズでは
ＦＣＣ（鉄・クロム・コバルト）磁石を採用しています。
どちらも検知距離は３０ｍｍ以下で同じですが、ＦＣＣ磁石に金属を
近づけると磁力がより弱くなる特徴を持っています。

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

＝＝＝＝＝　特　長　＝＝＝＝＝

●ネジ端子型アルミ電解コンデンサに直接ボルトオン。

●「ＣＤＲ」は一機種でさまざまなネジピッチのコン
　デンサに取り付け可能です。

●セミマルチホールは片側がセレクトホールとなるの
　で取り付け位置が確実に決まり、万が一の取り付け
　作業時の横ズレによるＢＵＳバー間のジャンピング
　ショートを防ぎます。

当カタログは、日本雷研ベクトルが取り扱う『汎用避雷器』を
ご紹介しております。

大容量電源用避雷器「SJシリーズ」をはじめ、小容量信号用避雷器
「SK,SFシリーズ」や同軸N型用避雷器「ATシリーズ」など、
様々な製品をラインアップ。

また、雷サージの種類や避雷器（SPD）の仕組み、避雷器の選び方なども
掲載しています。

【掲載内容】
■避雷器とは？
■電源用避雷器
■信号用避雷器
■同軸コネクタ用避雷器
■雷サージカウンタ

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ベルトコンベア用として開発した平型コネクタですが、最近ではバッテリーフォークリフトの　充電用コネクタ、建設機械、物流倉庫等使用場所は多岐にわたっています

カプラー着脱時の液ダレ、お困りではありませんか？
液ダレが起こることで大切な機械が故障したり、流している液体が
手に付着して嫌な思いをしたり…。

そこで、液ダレしないカプラーのご検討はいかがでしょう？

ＣＰＣのノンスピルカップリング継手は、液ダレや液漏れのない着脱が
可能な樹脂製・金属製カプラー（迅速継手）です。

また、嵌合時の空気混入量も最小限に抑え、シンプルかつ安全で確実な
接続が可能です。

電子機器やインクジェットプリンター、ラボ・分析装置、美容機器など
世界中の幅広い分野で採用実績があります。

【特長】
■ノンスピル（着脱時に液ダレがない）
　1回の着脱での液ダレ量を最大0.3cc以下。

■簡単着脱
　押しボタンで取り外しが可能、接続もカチッという音で接続が完了。
　簡単に着脱が可能です。(NS212を除く)

■コンパクト
　CPCの豊富なノウハウで小型ながらも高流量を実現。

■豊富なラインアップ
　極細マイクロチューブから内径3/4インチのチューブまで対応。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『カギ型ワニ口クリップ』は、機器配線用端子台や配電盤用ブレーカーなどに
おいて、電気的試験などに用いられるクリップです。

電線に引っ掛ける構造のため、ネジ頭に接続するよりも確実に接続可能。
また、ひとつのネジに複数の電線が接続されている場合にも安定して
ご使用いただけます。

【特長】
■薄型設計のため、間隔の狭い端子台での使用が可能
■電極の露出を最小限に抑えたため、短絡事故の発生を抑制可能
■カギ型部分を配線に引っかけることにより、確実な接続が可能となり、
　外れやすいクリップのお悩みを解消

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

当社では、無停電電源装置UPS『WOW-300R/WOW-300UR』を
取り扱っております。

地震・台風、災害時による突然の停電や、ブレーカーダウンによる
データ破損・システム障害を防ぎ、ご家庭や小規模なオフィスに安心な
電源管理を提供します。

【特長】
■1年間の製品無償保証
■バッテリーバックアップ＆サージ保護機能
■周辺機器の電源障害時の瞬時バッテリーバックアップおよび
　サージスパイクからの保護
■過負荷やショートによりUPSの出力が停止した場合でも、
　ワンプッシュで復帰が可能　など

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

主な用途：二次電池過充電保護（2nd プロテクト）

ヒューズパートでは連続480Ampを流し続ける事が可能です。
センス回路により様々な事象（温度、電流、電圧等）から自発的に電源を切り離せます。
電池パック等の高電圧化、高電流化にも対応しました。

『CE05 Series』は、従来のMIL-DTL-5015 規格準拠の
「D/MS シリーズ」と互換性が有り、欧州安全規格に対応した
コネクタです。

外殻の金属シェルに導通しているアース端子を内蔵。アース端子は、
嵌合時に他のコンタクトより先に接触し、離脱時は後から離れる
シーケンス接続構造で、安全対策上の保護回路接続が確実に行えます。

【特長】
■コネクタ規格「DIN VDE0627」に適合
■米国のUL 規格の認定も取得
■外殻の金属シェルに導通しているアース端子を内蔵
■離脱時は後から離れるシーケンス接続構造
■嵌合時は、IP67 に対応

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

I/Oロック　固定プレート（TT-01-１K)は、TDK-Lambda社より販売されました。ノイズフィルター付きインレットRPF-2003シリーズに対応した、電源プラグの抜け止めシステムです。

今回はインレットにヒューズホルダーが付いているタイプでしたら、国内・外のメーカにも取り付けできる標準設計とし幅広く、各種の電源BoXに取り付け可能でございます。

同時に普通の３Pインレットに取り付けできます（AT-04K）も同時に販売いたしました。

販売は、当社運営の「うだつ」で通信販売もしております。

半導体製造装置・検査装置のSEMI規格対応に関して、北米・欧州・アジアの各国でのコンサルティングやエンジニアリング経験豊富な専門のエンジニアによる、規格の解釈からデザインレビューや製品評価試験を実施することによって、以下のような規格適合サポートをご提供しています。

 半導体製造・検査装置の設計・操作に関する安全性評価：SEMI規格　S2, S8, S14　他
 設計段階でのコンサルティング/設計確認による問題点の早期発見、ユーザ要件との整合性確認
 お客様指定の施設での安全性評価試験及びテストレポート作成
 Certificate of Conformity発行
 レーザー/X線試験（FDA申請）、トレーサーガス試験
 EMC試験（SEMI E33）、瞬低保護/電圧降下（SEMI F47）
 米国フィールドラベリング（NFPA79）も同時に実施
 CEマーキング機械指令と同時評価・レポート作成による効率化

「SEMI規格適合評価サービス」についてのリーフレットをダウンロードいただけます。どうぞお気軽にご相談ください。

当資料は、火災による類焼を想定した各種Li-ionセルの
燃焼試験データについて掲載しています。

大型のLi-ion電池（単セル）にガスバーナーの炎を直接当て、
燃焼の様子をビデオ映像に記録。また、消火作業を想定して燃焼終了時に
水を噴霧して、その様子を確認しました。

Li-ion電池を扱う関係者の方々にこの結果を見て頂き、電池の開発や
消火方法の参考にしていただけたら幸いです。

【掲載内容】
■試験方法
■各種Li-ionセルの燃焼試験データ
・試験に使用した電池

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

雷サージ軽減フィルター付
電源コンセントや電灯線から侵入する誘導雷（雷サージ）を軽減します。
差込口に耐熱性の高いユリア樹脂使用
熱による火災や事故を防ぎます。
USBポート仕様
定格出力：DC5V/3.1A Max
AC定格：AC125V/15A/1650W

最大10m検知可能な超音波センサー。
反射板付きカバーや撥水フィルター付きホーンとの併用で屋外使用も可能。
感度が良いので人体検知にも適している。

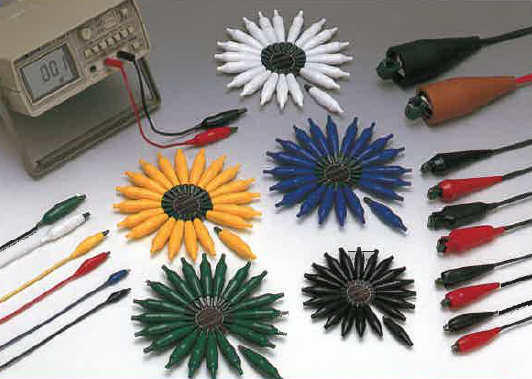

セイフティ絶縁クリップは、感電事故や短絡事故を起こす従来の問題点を
解決することを目的とする商品です。

電気接続用クリップに於いて、絶縁被覆から露出する部分に適切な
絶縁処理（エポキシ樹脂塗装）を施すことにより、その使用中の人の手指
その他の身体の一部が触れることによって生じる感電事故や、これが回路の
不要の箇所に触れたり、触れるべきでない導体に接触する等によって
生じる短絡事故等の防止が図れます。

【特長】
■金属露出部を絶縁樹脂コーティング加工により電気接続作業の安全性に優れる
■電気クリップ同士の短絡を防止
■実用新案登録商品

※詳しくは、お気軽にお問い合わせください。
