駆動制御・モータ・アクチュエータにおける軽量化とは？
駆動制御、モータ、アクチュエータの軽量化は、メカトロニクスシステム全体の性能向上、省エネルギー化、そして搭載スペースの削減を目指す重要な技術開発です。特に、ロボット、ドローン、自動運転車などの移動体においては、軽量化が運動性能や航続距離に直結するため、その重要性は増しています。
各社の製品
絞り込み条件：
▼チェックした製品のカタログをダウンロード
一度にダウンロードできるカタログは20件までです。
【IoT向け】バッテリー、電源のカスタム品開発量産
【電子機器向け】樹脂（プラスチック）切削加工

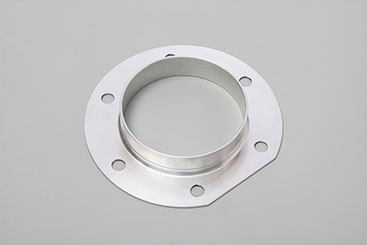

【通信機器向け】A5052薄肉加工 φ60 t1.2
【電動工具向け】リチウムイオン二次電池
【清掃ロボット向け】小型・軽量 産業用ワイヤレス防水リモコン
【ウェアラブル向け】バッテリー・電源カスタム開発
【自律走行ロボット向け】VG103SD
正逆転対応DCモータドライバ『TD12716-24W07』
『TD12716-24W07』は、ワイドレンジ入力対応(DC12[V],DC24[V]電源対応)の
正逆転対応DCモータドライバです。
モータの正逆転コントロールが可能。
一定電圧(AVR)制御による電源電圧変動に依存しない出力電圧動作ができます。
また、電流制限及び過負荷保護機能によりモータの過負荷及びロック時の
焼損防止機能を搭載しています。
【特長】
■小型・軽量・大出力(DC24[V]入力時、瞬時最大約288[W])
■ワイドレンジ入力対応(DC12[V],DC24[V]電源対応)
■モータの正逆転コントロール可能
■1ポテンショメータによる2並列運転対応
■単一供給電源動作(制御用電源内部生成)
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。
アセンブリ製品 制御部品

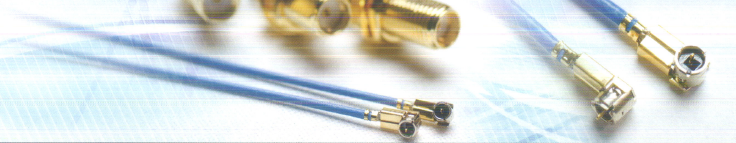

MS-156C-LP-SMA-BJ113CP
『MS-156C-LP-SMA-BJ113CP』は、無線LAN・Wi－Fi・M2M用の
高周波細線同軸ケーブルハーネス(交換ケーブル)です。
MS-156C型コネクタとSMA-BJコネクタを両端に付けたアッセンブリ品で、
長さ、メッキなどをお選びいただけます。
また、U.FL-LP(P)-068 金メッキタイプ6GHz対応品となっており、
各種小型機器の高周波対応により、高周波性能はDC～6GHzで
電圧定在波比(V.S.W.R)が1.3以下です。
【特長】
■嵌合高さ2.2mm(MAX2.3mm)：世界最小クラスの低背化を実現
■レセプタクル：U.FLシリーズで共通化しており、U.FLシリーズ品に適合
■軽量：U.FL-LP(P)-068 62mg
■はんだレス結線方式：はんだレス方式によりハーネス工数を簡素化 など
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

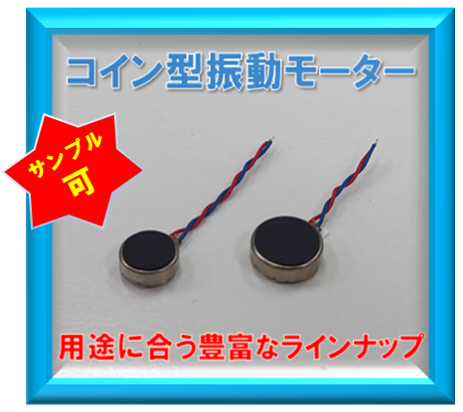

☆無料サンプル提供☆コイン型振動モーター／バイブレーター
★振動モーターをご検討の際は是非ご連絡下さい★
▼製品の特長▼
ご希望仕様に応じて最適製品を提案致します。
ーーーーーーーーーーーーーーーーーーーーーーーーー
・6Φ、8Φ、10Φと主要サイズ全てに対応／厚みは2.5～3.5mm
・AC/DC電源対応可能
・ブラシ／ブラシレスモーター（長寿命）双方対応可
・組立が容易で加工工数の削減可
ーーーーーーーーーーーーーーーーーーーーーーーーー
▼製品の解説▼
豊富な製品群と柔軟な対応が特徴です。
サイズや電源などに応じて製品をご提案します。コイン型振動モーターはブラシモーターが多く、寿命が比較的短い製品が多くなっており、ブラシレス型は多く引き合いを頂いております。
コイン型バイブレーターは携帯電話等、薄型が難しいモーターを扁平型としたバイブレーションモーターです。近年コアレス技術の向上によりシリンダー型のモーターも出てきておりますが、厚さ2mmはまだ難しいことに加え、コイン型は平面を有するため取付が容易で・累積生産量によるコストメリットなど多くの特長を備え、小型振動モーターの大きな選択肢の一つとなっております。
めっき加工技術『電磁波シールドめっき』

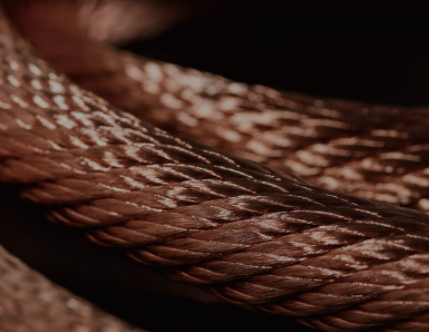

電気用導体『撚線』
『撚線』は、ロープのように撚り合わせる事で強くしなやかな
電気用導体です。
極細線（0.03～0.18m/m）を集束し撚る事で可とう性（柔軟性）屈曲性に
優れた導体として、自動車・医療関連など品質が要求される分野で
長年使用実績がございます。
無酸素軟銅線・裸軟銅線・錫メッキ軟銅線をはじめとし、ニッケルメッキ・
アルミ等用途に合わせて様々な材質のものを取り揃えております。
【特長】
■極細線を集束し撚る事で可とう性（柔軟性）屈曲性に優れた導体
■自動車・医療関連など品質が要求される分野で長年使用実績がある
■様々な材質のものを取り揃えている
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

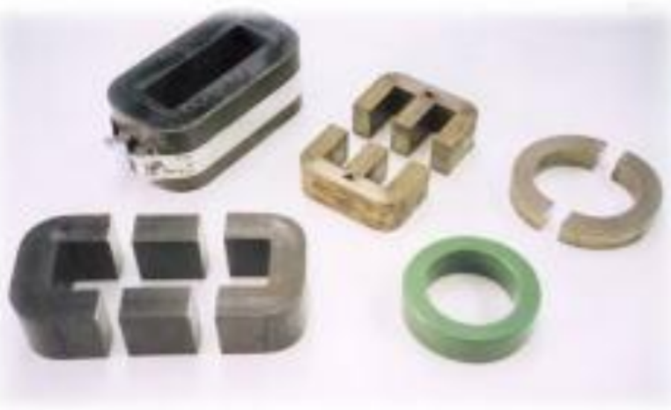

カットコア
日本カットコアートランスでは『カットコア』を取り扱っております。
従来の打抜型鉄心等に比較して、新しい電子機器用品の小型化を推進すると
共に、アモルファス、スーパーコア及びファインメット等、極薄材の
使用によって更に理想的な活躍が期待されます。
また、カタログ記載(標準品)以外の品目についても、量産品から
多品種小量品、特注コアに至るまで、お客様のご要望に応じて製造致します。
【特長】
■電子機器用品の小型化を推進
■量産品から多品種小量品、特注コアに至るまで、ご要望に応じて製造可能
■従来の打抜型鉄心及び切コアと比較して、小型・軽量化を実現
■設計の自由度が高く、最終セット製品のオリジナリティーを出せる
■トランス、リアクトル等の組立が短時間にでき、工数の節減が可能
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

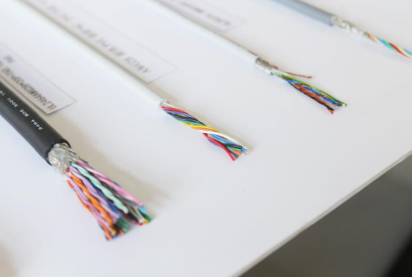

ケーブル製造サービス
アセンブリ製品 ファン関連

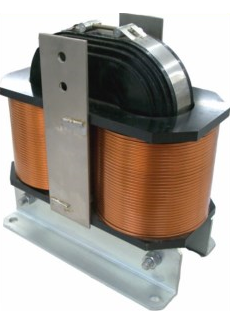

アモルファスコアタイプ・珪素鋼板コアタイプ
電源トランス YPタイプ ピン自立型タイプトランス

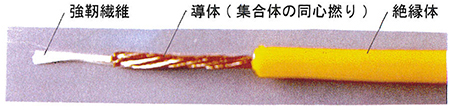

強靭導体電線『F-26-D』

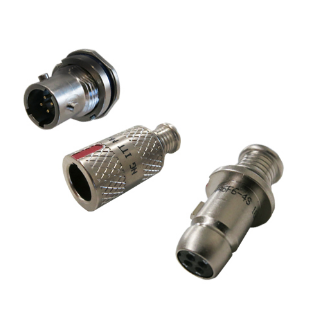

コネクタ『MKJ』
『MKJ』は、MIL-DTL-38999で使用されているサイズ22Dのコンタクトより
細いサイズ23のコンタクト使用することで、D38999に対して質量を
最大71%、大きさを最大52％小型軽量化した超小型丸型コネクタです。
また、 クイックディスコネクトタイプには、接触面の清掃の容易な
ポゴピンコンタクトを採用しています。
【特長】
■D38999に対して、質量を最大71%、大きさを最大51％小型軽量化
■MIL-DTL-38999の環境性能を満足
■クイックディスコネクトには、ポゴピンコンタクトを採用
※こちらのカタログは英語版です。
※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

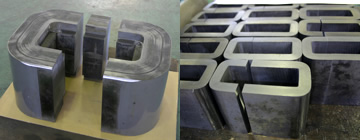

カットコア
【非接触】NFCライトアンテナシート
精密小型ブラシレスDCモーター “ecoTORQUE”
制御機器部品「回転速度センサ」
シリーズ電源・変圧器 製品カタログ
横巻導体【医療機器、車載用無線機、電話機用カールコード】
当製品は、中心にテトロン糸を使用することで引張強度及び屈曲耐性に
非常に優れている横巻導体です。
導体に銅スズ系合金線を採用することで更に寿命を向上させることが可能。
柔軟性にも優れており、構造についてはカスタマイズする事もできます。
心糸に銅スズ系合金を相互に重なり合わないように横巻した横巻導体です。
【特長】
■柔軟性にも優れている
■構造についてはカスタマイズする事もできる
■導体に銅スズ系合金線を採用することで更に寿命を向上
■中心にテトロン糸を使用することで引張強度及び屈曲耐性に非常に優れている
■医用関係等、幅広い分野に対応
■中芯糸は強度によって各種ございます
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
0.5mmピッチフローティングコネクタ・DYシリーズ
「DYシリーズ」は0.5mmピッチと狭ピッチでありながら、フローティング量はXY方向に±0.5mmを確保しており、
小型でしかも変位量が大きいことから機器の小型化に貢献することができます。
有効嵌合長は1.25mmを確保しており、安定した接触を誇る使い勝手の良い製品です。
さらに、位置決めボスの有無を選択可能、自動実装時の吸着面の確保といった特長を有しています。
フローティング側コネクタは接触部（可動部）とはんだ付け部（固定側）の2パーツで1つのコネクタが構成され、コンタクトで繋がれています。
接触部側が可動した時、はんだ付け部に負荷が加わりますが、インシュレータ両端に固定金具を付けることで、負荷を軽減した構造としています。
コンタクト形状はSMT対応品としており、メッキは鉛フリー対応となっています。
※詳しくはカタログをご覧頂くか、お気軽にお問い合わせください。

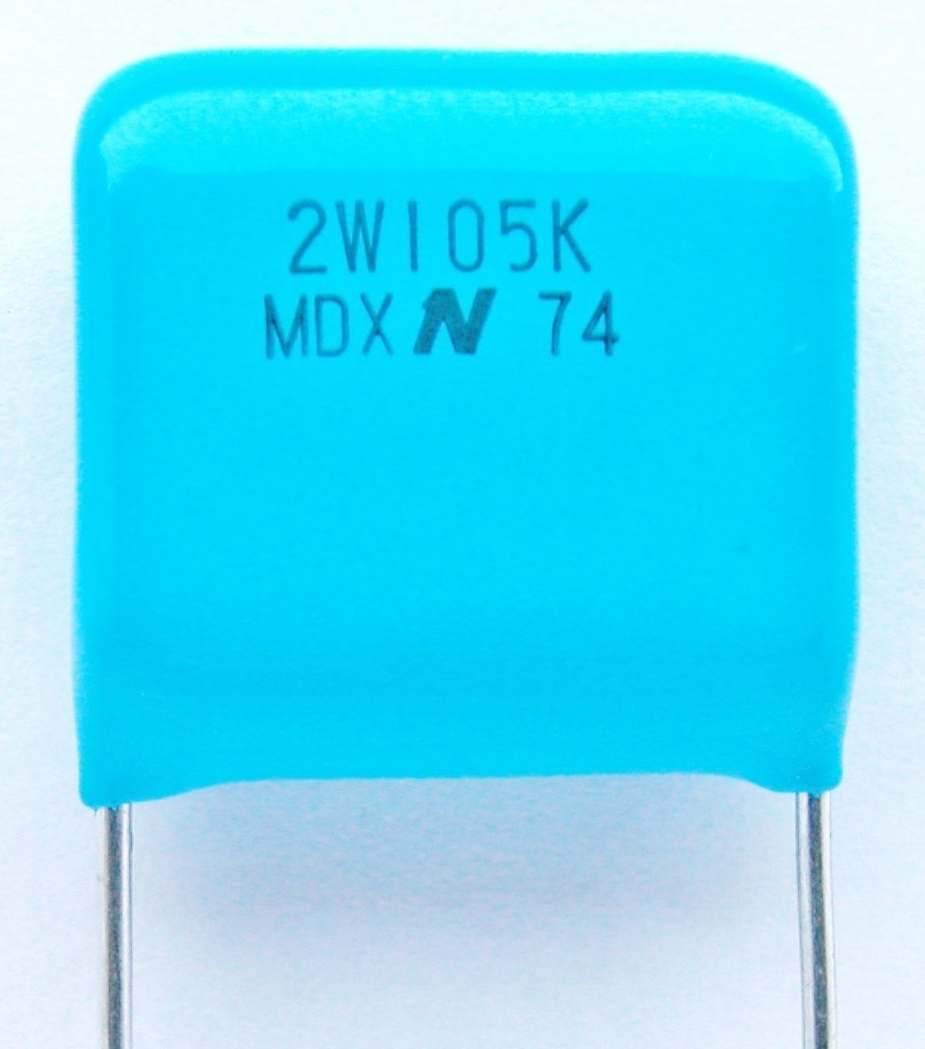

メタライズドポリエステルフィルムコンデンサ『MDXシリーズ』
『MDXシリーズ』は、基板上の面積が小さく、機器小型化設計に適した
樹脂外装メタライズドポリエステルフィルムコンデンサです。
誘電体にメタライズドポリエステルフィルムを用いた、無誘導巻き構造かつ
難燃性エポキシ樹脂外装（UL94V-0）の一般電子機器用小型軽量品です。
【性能】
■使用温度範囲：-40～+85℃（+105℃）+85℃を超える時は電圧軽減必要
■定格電圧範囲：250VDC（2E）、450VDC（2W）、630VDC（2J）
■静電容量範囲：0.01～10μF
■静電容量許容差：±10%（K）、（±5%（J））
■耐電圧
・端子相互間：UR×1.6（VDC）for 1min
・端子外装間：UR×2（VDC）for 1～5sec
■誘電正接：≦0.008（1kHz）
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

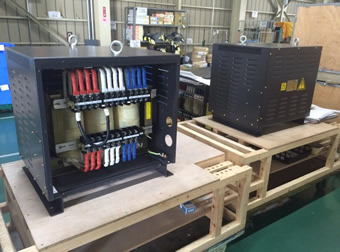

海外向け設備用トランス・変圧器(tranceformer)
当社では、海外向け設備用『トランス・変圧器』を取り扱っています。
対銅線比重が約1/3、「アルミマシン」仕様で約30％軽量化。
銅線に比べて、巻き線増加体積比＋20％以内に抑制します。
また、塑性加工がしやすく、薄肉・肉厚線や複雑形状も加工が容易。
アルミニウム電線を主要部材とすることで、価格の安定と低価格が実現します。
原料価格に左右されない安定した低価格で、過去12年間で「1万台」を
超える実績があ ります。
【特長】
■独自のアルミ巻線を使用し"軽量"を実現
■独自のアルミ巻線と海外製造により"低コスト"を実現
■独自のノウハウと実績によりフルオーダー"設計"を実現
■独自のW品質管理・検査による"安心"を実現
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

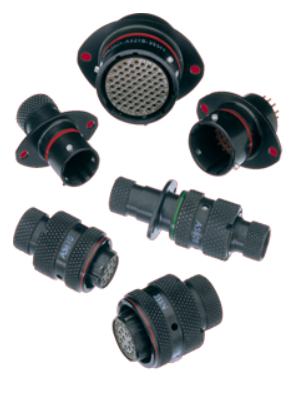

多極コネクタ『ASシリーズ』
『ASシリーズ』は、MIL-C-38999シリーズ1.5（ユーロファイター用コネクタ）
準拠の標準ASコネクタです。
高密度インサート配列により128極型まで対応可能。現行の「LN29729」および
「Pan6433-2 スタイル」のコネクターと勘合互換性があります。
4種類のシェルタイプと5種類のキーウェイから128通りの豊富なバリエーションを
ご用意しています。
【特長】
■オプションとして、ハーメティック・タイプ、
フィルターおよび光ファイバー製品あり
■AWG16,20,22番ケーブル適合
■高密度インサート配列により128極型まで対応可能
■軽量・小型化、及び高性能化を実現
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

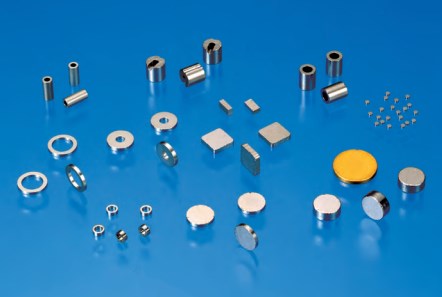

サマリウム・コバルト 希土類磁石『DIANET』
『DIANET』は、原料から最終工程までの一貫製造により、高性能、高精度、
高品質を提供できるサマリウム・コバルト磁石です。
その用途は腕時計用ステッピングモーターをはじめ、音響機器や通信機器、
リフロー実装の小型/薄型機器、MEMS等の超小型電子部品など、今なお
拡大の一途をたどっています。
また、独自の製造技術により、磁気特性のバラツキが小さく、機器の安定化に寄与。
ニアネット成形加工技術 により、超精密小型形状が容易なためコストパフォーマンスに
優れています。
【特長】
■耐熱性に優れ、リフロー実装が可能
■耐食性に優れ、磁気特性の劣化が無い
■加工による磁気特性劣化が無く、機器の小型化や薄型化、省消費電力化に寄与
■独自の精密加工技術により、ミクロン単位の寸法公差に対応
■磁気特性のバラツキが小さく、機器の安定化に寄与
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

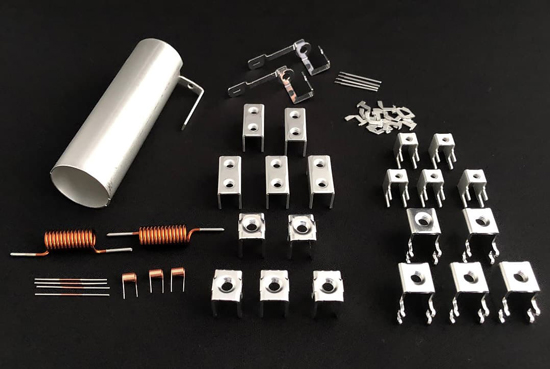

錫(すず)めっき
メタライズド・ポリプロピレン・フィルム・コンデンサ『MP1』
当社では、日精電機株式会社の雑音防止用メタライズド・ポリプロピレン・
フィルム・コンデンサ『MP1』を取り扱っております。
小型軽量化されているほか、外装がUL94 V-0認定品の
難燃性樹脂ケースでできているといった特長がございます。
【規格】
■使用温度範囲：-40～+110℃
■定格電圧：310Vac
■静電容量範囲：0.010～4.7μF
■静電容量許容差：±10％（K）、±20％（M）
■誘電正接：0.002以下（at 1kHz）
■耐電圧：端子間 2000Vdc 2sec. or 1000Vac 60sec.
■絶縁抵抗
・C≦0.33μF 15,000MΩ以上
・C＞0.33μF 5,000ΩF以上
※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。
GB-POWER EFウェア用15V出力バッテリー「GB315」
バッテリー製品メーカー、長信ジャパンのPBブランド「GB-POWER」。
シリーズ第1弾として、ファン付きウェア専用バッテリー「GB315」が新登場！
■製品の特長
・53Whの大容量バッテリー
・15Vで4.5時間(※)、10Vで8時間稼働
・LG製リチウムイオン電池 21700搭載
・軽量・コンパクト設計
※15V電圧（風量）は30分の使用で自動的に12Vに切り替わり、約4時間稼働します。
■仕様
バッテリー容量：53Wh（3.6V/14700mAh）
使用電池：LG製リ チウムイオン電池
本体サイズ：W72×H101×D26mm
本体重量：285g
端子：出力端子/DCΦ5.5mm、入力端子/DCΦ4.0mm
出力電圧：15V/30分＋12V（約4時間）、12V/約5時間、10V/約8時間、8V/約14時間
※稼働時間はフル充電時の値です。着用条件、環境に応じて稼働時間が異なります。
※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。
ラップコア
カスタムコネクタ【大電流／高電圧／高周波／高温用途に最適！】
大電流・高電流コネクタを小型化するには、基本的に２つの導体間に多数の接触ポイントを形成させる必要があり、コンタクトの選択によって性能が変化します。大電流・高電流用・低接触圧用・高温用・対環境用等様々な用途に使用できるコンタクトを揃え既存のコネクタでは不可能な接続を可能にしております。
【多面接触によりメリット】
■小さなボディーで大電流を流すことができる為、軽量化に貢献
■短時間であれば同サイズの大電流コネクタの数倍の通電が可能
■多面接触（マルチコンタクト）の為、接触抵抗が非常に小さく
温度上昇を低く抑えられ、また表皮を流れる高周波電流にも有効
■大電流コンタクトの接触力を調節できる為スライド接続・回転接続が可能
■大電流・高電流コンタクトの種類が豊富な為、形状の自由度が広い
※詳細は資料請求して頂くかダウンロードからPDFデータをご覧下さい。

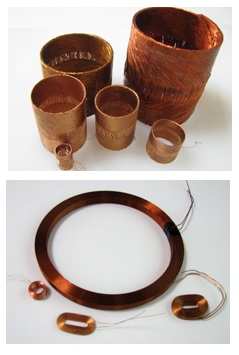

コイル・モーター製作事例のご紹介

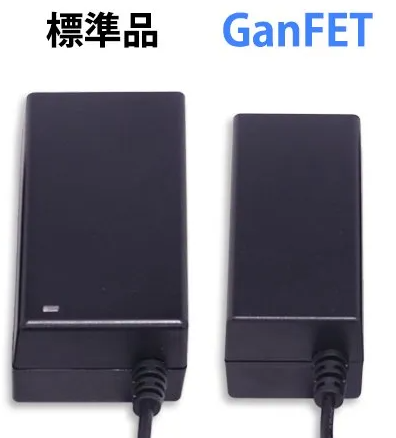

GanFET搭載のACアダプター！標準品より約23％サイズダウン
株式会社アコンは、FA機器開発、産業用電源に特化した会社です。
製造元の工場に大量発注することで１個あたりの単価を低価格でご提供しています。
また、アコンアダプターは全商品がPSE認証されており、
安心の一年保証や、ご希望の仕様へカスタムも可能です。
当社で取り扱っている、ACアダプター『AD-AKD240P250』は、
GanFET搭載のため、標準品より約23％サイズダウンし、
約70gの軽量化により一回り小さくなり価格も 同じです。
また、DCプラグの変更や長さの変更などのカスタムにも対応いたします。
ご要望の際はお気軽にお問い合わせください。
【仕様(一部)】
■入力電圧：AC100～240V
■入力周波数：50～60Hz
■容量：60W
■出力電圧/電流：DC24V/2.5A
■入力電流：最大1.3A
※1個から気軽にネットショップで購入可能です。
詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせください。
トロイダルトコア(リングコア)
当製品は、帯状の各種磁性材料(方向性電磁鋼板スーパーコア等)を
丸形コアに巻加工し、ひずみ取り、焼鈍、接着、切断、研磨など
加工したものを2つ以上に切断したもので、多くの磁性材料に
適応するコアです。
スーパーコア等の極薄材料を用いることによってより理想的な性能が
期待できます。
【特長】
■角形鉄心と比較して磁気特性が優れる
■従来の打抜型鉄心及び切コアと比較して小型化、軽量化ができる
■設計自由度が高く、スペースを有効に活用可能
■高周波トランス、リアクトル、パルストランスにも対応可能
■極薄材料を用いることによってより理想的な性能が期待できる
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。
【高圧電源・高圧トランス解決・提案事例】小型化を実現
「セットを小型化したい」というご相談の解決・提案事例を
ご紹介いたします。
今回のご相談のケースでは、現状、オープントランスを使用し、
基板上に整流回路などの高圧回路を実装しており、必要な絶縁距離を
確保するためには、小型化が難しいとのことでした。
そこで、トランス巻き線と整流回路などの高圧部を樹脂注型することで
絶縁性を高め、小型化を実現しました。
さらに 、ボイドレス樹脂注型により信頼性も向上しています。
【事例概要】
■課題
・セットの小型化
・必要な絶縁距離を確保するためには、小型化が難しい
■結果
・絶縁性を高め、小型化を実現
・ボイドレス樹脂注型により信頼性も向上
※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせ下さい。
『リアクトル』
当製品は、磁気効率の良いカットコア構造により漏洩磁束が少なく、
分散ギャップ磁気回路により渦電流損を抑えて高効率を実現しています。
方向性電磁鋼帯(ハイビー材)で小型、軽量化。
多段ギャップ構造により磁束の集中を低減しました。
Cコア・Iコアに異種磁性材を組み合わせたハイブリッドリアクトルで
多種の要望に対応し、ニーズに合わせて低騒音、高効 率の設計を行います。
【特長】
■磁気効率の良いカットコア構造により漏洩磁束が少ない
■方向性電磁鋼帯で小型、軽量化
■多段ギャップ構造により磁束の集中を低減
■Cコア・Iコアに異種磁性材を組み合わせたハイブリッドリアクトル
■お客様のニーズに対応した低騒音、高効率設計
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
光通信関連部品
HPLiB技術

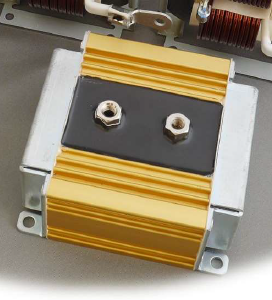

リアクトル インダクターコイル『PXシリーズ』

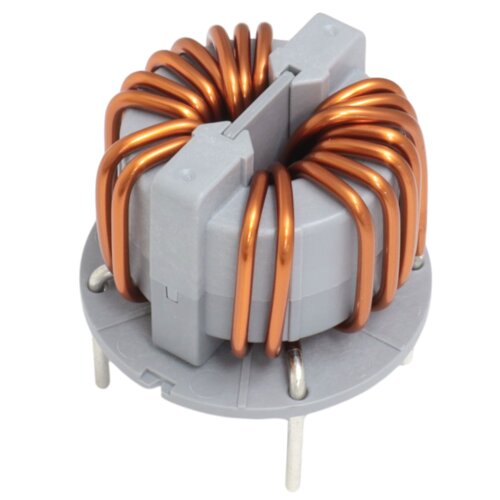

【超小型・軽量・高μ】コモンモードチョークコイルFL-Vシリーズ
超多極ブラシレスモータ『UM-8045』
電源トランス PT、SJシリーズパワートランス

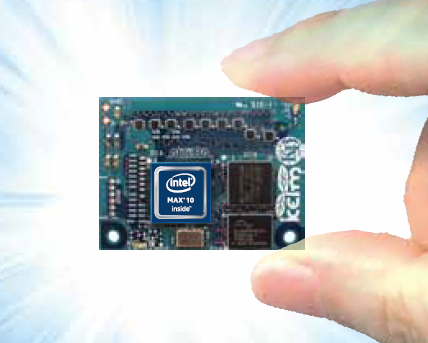

カスタムマイコンプラットフォーム『KEIm-08』
極細高圧耐熱絶縁電線『BANSHEE』
当社では、OA機器などの高熱部分に適した「BANSHEE」シリーズの
極細高圧耐熱絶縁電線を取り扱っております。
従来品「BANSHEE-200 AWG#26 Φ1.48」に比べて、細いタイプ
「BANSHEE-200 AWG#26 Φ0.9」の開発にも成功し、省スペースにも適応。
また、「BANSHEE-200」に比べ、安価タイプ「BANSHEE-150」の
ラインナップもそろえました。ご要望の際はお気軽にお問い合わせください。
【構造】
■導体
・BANSHEE-150：錫メッキ軟同線
・BANSHEE-200：ニッケルメッキ軟導線
■絶縁体
・BANSHEE-150：架橋難燃ポリエチレン
・BANSHEE-200 ：フッ素系樹脂
※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

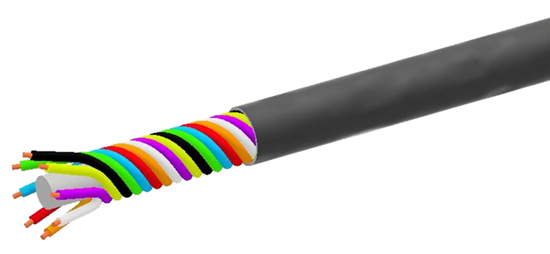

伸縮電線『のび～る電線』
お探しの製品は見つかりませんでした。
1 / 2
駆動制御・モータ・アク チュエータにおける軽量化
駆動制御・モータ・アクチュエータにおける軽量化とは？
駆動制御、モータ、アクチュエータの軽量化は、メカトロニクスシステム全体の性能向上、省エネルギー化、そして搭載スペースの削減を目指す重要な技術開発です。特に、ロボット、ドローン、自動 運転車などの移動体においては、軽量化が運動性能や航続距離に直結するため、その重要性は増しています。
課題
高出力密度化の限界
より小型・軽量で高トルク・高出力を実現しようとすると、発熱や振動、耐久性の問題が生じやすくなります。
材料コストと加工難易度
軽量化に有効な新素材は高価であったり、加工が難しかったりするため、量産性やコストとの両立が課題となります。
制御精度の維持・向上
軽量化によって剛性が低下すると、位置決め精度や応答性が悪化する可能性があり、高度な制御技術が求められます。
放熱設計の複雑化
小型化・高出力化に伴う発熱を効率的に逃がすための放熱設計が、限られたスペース内で難しくなります。
対策
高効率モータ設計
磁石材料の最適化や巻線技術の改良により、同じサイズでより高い出力を引き出し、発熱を抑えます。
先進材料の活用
炭素繊維複合材や高強度アルミニウム合金などを採用し、構造部材の軽量化と高剛性化を両立させます。
統合制御アルゴリズム
モータ、アクチュエータ、センサーを連携させ、軽量化による影響を補償する高度な制御ロジックを開発します。
一体型・小型化設計
モータ、減速機、制御回路などを一体化し、部品点数と配線を削減することで、全体を小型・軽量化します。
対策に役立つ製品例
高磁束密度型モータ
特殊な磁石材料と最適化された磁気回路により、小型ながら高トルクを実現し、モータ自体の軽量化に貢献します。
複合材料製ハウジング
軽量かつ高強度な複合材料で筐体を成形することで、従来のスチール製に比べて大幅な重量削減を可能にします。
インテリジェント駆動コントローラ
モータの特性をリアルタイムで学習し、最適な駆動信号を生成することで、軽量化による性能低下を最小限に抑えます。
マイクロアクチュエータユニット
小型化されたモータと精密なギア機構を一体化し、限られたスペースで高い推力やトルクを発揮できるため、システム全体の軽量化に寄与します。
