高トルク・高出力密度とは？課題と対策・製品を解説

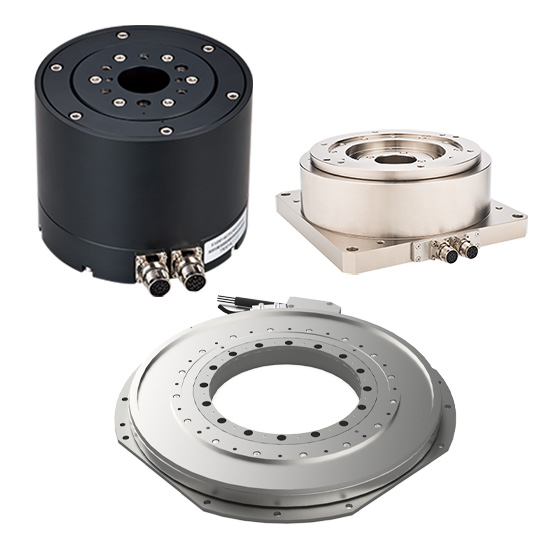

メカトロニクス制御分野では、装置全体の性能を左右する要素として、モータの応答性・位置決め精度・制御安定性が重要視されています。特に、高速かつ高精度な動作が求められる制御系では、バックラッシや機械的ロスによる遅れや振動が、制御精度低下やチューニング工数増加の要因となります。ハイウィンのDDモーターは、減速機を介さないダイレクトドライブ構造により、バックラッシを排除した高精度な回転制御を実現します。高分解能エンコーダとの組み合わせにより、微小な位置決めやトルク制御にも優れ、制御応答性と再現性の高いメカトロニクスシステム構築に貢献します。

【活用シーン】
・高精度位置決めを要するモーション制御装置
・トルク制御・同期制御が必要な多軸制御システム
・ロボット関節部や回転ステージの精密制御
・検査・評価装置における安定した回転・角度制御

【導入の効果】
・バックラッシのない高精度・高応答な制御を実現
・機械的ロス低減による制御安定性の向上
・モータ制御の追従性向上によるチューニング工数削減
・振動・騒音低減による制御再現性の向上
・構造簡素化によるシステム全体の信頼性向上

電源業界では、高出力化と同時に、製品の小型化が強く求められています。限られたスペースの中で、より多くの機能を詰め込むためには、部品の小型化と高効率化が不可欠です。SiC SBDは、高速スイッチング特性と低損失を実現し、高周波化による電源の小型化に貢献します。本製品は、インバータ、高周波パルス電源、産業用電源、医療用電源など、様々な用途で小型化と高効率化を両立させます。

【活用シーン】
・インバータ
・各種電源回路

【導入の効果】
・高出力電源の高周波化による小型化
・温度移動性が小さいスイッチング特性

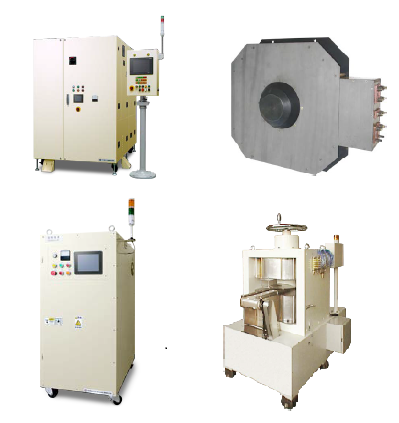

OP電子工業株式会社が取り扱っている製品をご紹介します。

プレス成型、射出成型、押出成型など、各種成型機で磁場配向するための
「成形用磁場発生装置」をはじめ、成型に連続した磁場が必要な場合に
ご使用いただける「連続直流式電源」などをラインアップ。

ご用命の際は、お気軽にお問い合わせください。

【ラインアップ】
■着磁電源
■着磁ヨークと着磁コイル
■成形用磁場発生装置
■磁場コイル
■電磁石式磁場発生装置

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『FGHPⓇ』は、極薄の金属シート内部に密閉空間とウィック(毛細管構造体)を
形成したフラットヒートパイプ型ヒートスプレッダです。

小さく高出力な熱源の高密度な発熱を、優れた熱拡散能力によって面内に
均一に広げることにより、熱密度を下げ、効率良く放熱する事をサポートします。

【特長】
■優れた熱拡散性(ヒートパイプ構造)
■薄型化(微細エッチング技術)
■軽量化(中空構造)
■高信頼性(高強度密閉構造)
■鉛直設置可(内部微細構造)

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

ハイパワーリアクトルの市場はパワー半導体の進歩により高周波化が可能となりダストコアを中心としたメタル系圧粉磁芯からフェライトコアに変化しています。

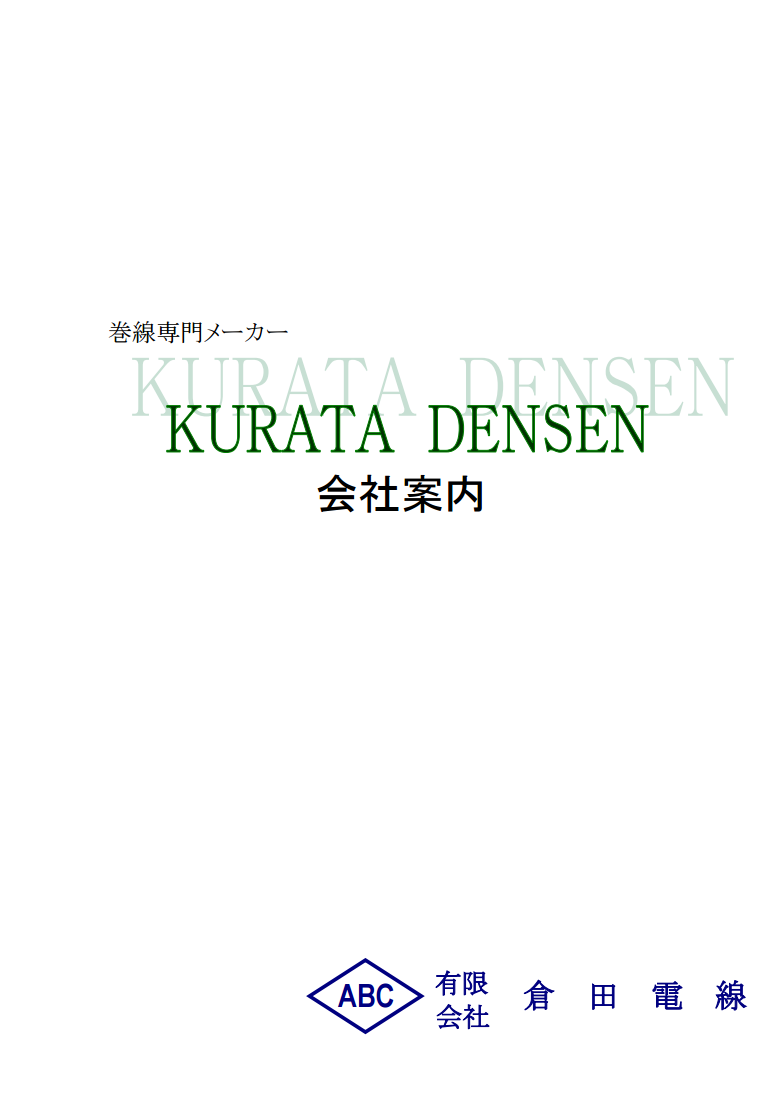

有限会社倉田電線は、エナメル線の製造で 蓄積したノウハウをフルに活用し,
各種コイルを製造しております、巻線専門メーカーです。
最適な生産工程と生産設備を用意してお客様からのいかなるご要望にも お答えしております。
また、弊社は1台でも、どんな仕様でも喜んでお受けいたしますので、まずはお気軽にご相談ください。

■事業内容
〇巻線専門メーカー
ソレノイドコイル、各種トランス、センサーコイル、ブレーカーコイル等
〇電線販売
ポリエステル電線、ポリウレタン電線、エナメル銅線等
〇企画品
快眠をお約束する枕「銅楽枕」
ー熱伝導率の非常に優れた銅線に黄金色のウレタン焼付塗装をコーティングし柔らかく織り上げてあり、ソフトで頭の熱をたえず放熱し快適な睡眠をご提供

※詳しくはPDFをダウンロードいただくか、お気軽にお問い合わせください。

日本アトマイズ加工株式会社で製造している軟磁性材は、パソコン・デジタル家電等電源部分のコイル材として使用されております。
従来ではフェライト材が主力でありましたが、部品の小型化、大電流化に伴い、軟磁性材としての当社製品の採用も近年増加しております。

【鉄合金粉　SFR-FeSiCr（90.5-5.5-4）】
■水アトマイズ法による鉄合金粉です。
■平均粒径 : 10ミクロン
■用途例：パワーインダタクタ

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

当社では、電線用撚線機一式を取り扱っています。

大スプール取付可能の高速型「横式かご型撚線機」をはじめ、
大きいサイズのボビンの取付が可能な「18ボビン横式かご型撚線機」、
高い操作性が特長の「パワフルかご型撚線機」など、様々な製品を
ご用意しております。

ご要望の際はお気軽にお問い合わせください。

【ラインアップ】
■横式かご型撚線機
■18ボビン横式かご型撚線機
■立型12ボビン式撚線機
■パワフルかご型撚線機

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

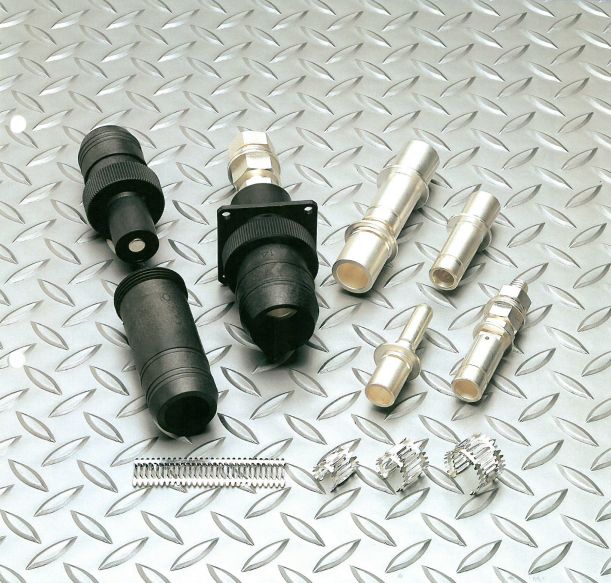

3相+E　200A大容量／大電流用コネクタシリーズになります。
コードコネクタ・パネル用コネクタ・露出型コネクタとシリーズが揃っていますので、延長や増設に対応できます。

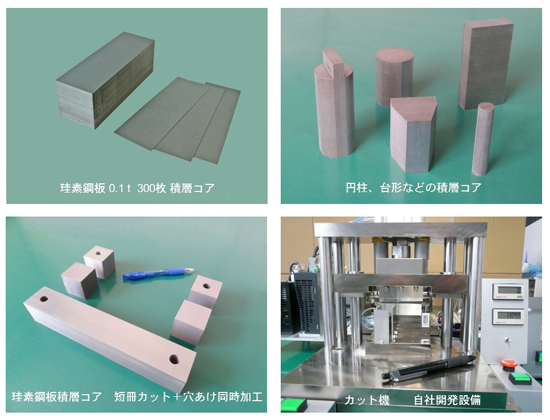

当製品は、リアクトルに使われる積層ブロックコアを磁気ヘッド製造で培った
固有技術を活用し、珪素鋼板を強固にラミネート(積層)しています。

自社開発カット機により積層、樹脂塗布、加熱硬化の工程で生産。
プログラムカットによりカット長さは自在、円柱・台形の特殊形状も可能です。

太陽光発電パワーコンディショナー用をはじめ、EV充電機用、船舶用、
鉄道車両用、各種電源用など、リアクトル用全般にご使用いただけます。

【特長】
■自社開発カット機 10ライン保有
■プログラムカットによりカット長さは自在
■円柱、台形の特殊形状も可能
■アモルファス材のカット穴あけ可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

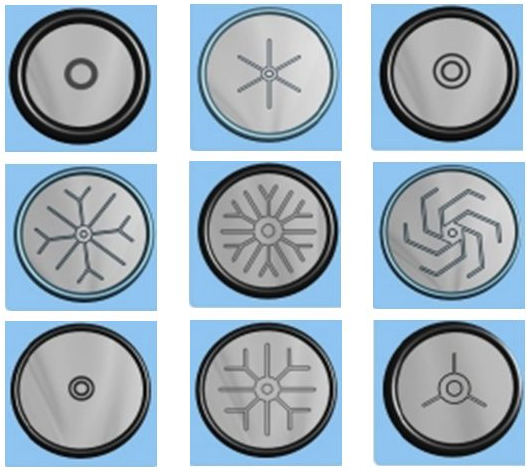

当社では、パワー半導体の中でも電力用サイリスタ・ダイオード及び
パワーモジュールとスタック製品を取り扱っています。

中電流から大電流まで、低耐圧から高耐圧の製品まで幅広く取り揃えており、
高速タイプや溶接機用など用途に合わせた製品群を準備しています。

また、パワーモジュールでは圧接構造を中心にソルダー付けのタイプを
シリーズ化しており、絶縁・非絶縁型並びに水路付きの製品も
ラインアップしています。

【主なラインアップ】
■一般制御用サイリスタ
■サイリスタ＆ダイオード
■整流ダイオード
■溶接機用ダイオード
■水路付きモジュール　など

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

当社では、創業以来、培ってきた技術力を駆使し、
試作品のコイル製作はもちろん、ロットの大小にかかわらず、
汎用からオーダーメイドの巻線コイルまで柔軟に対応いたします。

また、ハーネスや絶縁材料の製造も一貫して行うことができます。
ハーメチックモータやサーボモータ、発電機などでお困りのことが
ございましたら、ぜひお気軽にご相談ください。

【事業内容】
■冷凍機コンプレッサー用ハーメチックモータ製造
■各種産業設備用モータ製造
■サーボモータ製造
■発電機(ステータ ロータ)製造
■各種モータ用ハーネス、並びに絶縁材料の製造
■モータ試作品開発

※詳しくはお気軽にお問い合わせください。

テレダインe2vでは、RF・マイクロ波の分野で先進的な新規開発を
行っており、レーダーモジュールやアンプ(増幅器)、パワーアンプ
といった高性能レーダー・EW向けのマイクロ波コンポーネントを
取り扱っております。

半導体を利用してマイクロ波と電気を操る技術分野で、お客様は
年々厳しくなる技術的課題に挑戦しており、そのソリューションとして
テレダインe2v製品と技術者スキルの選択いただいております。

【主な特長】
■同軸タイプ
■SMT
■マイクロストリップ
■導波管
■VPX互換

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

当社は、コイル作成を行っております。

主にソレノイドコイルを主流とし創業致しました。現在では、ソレノイド
コイル、トライダルコイル等は海外生産が主流となり国内生産は減少して
おります。

ソレノイドコイル生産時に培った経験、管理体制により空芯コイル、
エッジワイズコイル等をご提供致します。

■2011年11月　リアクトルコイル量産開始
■2013年01月 トランスコイル量産開始

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

アドビックでは、モーター、電磁コイルなど電機・電子部品の製造、販売
及びこれら関連技術の研究、開発を行っています。

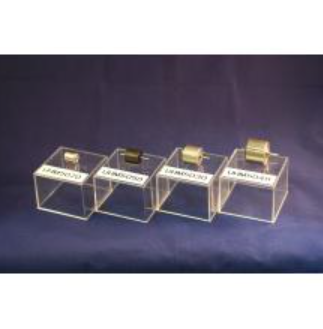

「コアレスコイル」の製作では、鉛筆よりも細かい小さいものから、
自動車の電動パワーステアリング用、工作機の高速スピンドル用などの
実績があります。

当社では、真四角線だけでなく様々な電線、形状のコイル製作の
ご要望にお応えしています。

【製作事例】
■コアレスコイル
■真四角線コイル
■モーターコイル
■空芯コイル
■ボビンコイル
■振動電磁石

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

株式会社テスラは、小型電磁石・各種コイル・中古の電子機器・電子部品など様々なものの販売、測定器のレンタルなどを行っております。
独創的で奇抜な製品を世の中に提供することを目指し、磁気関連測定器を中心とした会社として設立され、現在、当社の業務内容はさらに拡大し、医療、光計測分野にまで広がっています。

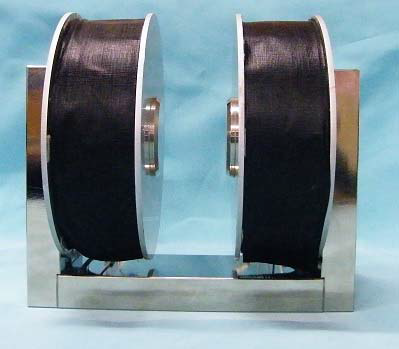

卓上型高磁場発生電磁石（広コイル間）は、磁極間隔70mm､40ｍｍ､30mm､20mmの4タイプラインナップしております。

【ラインナップ】
○型式 TMS751-1504570：磁極間隔 70mm
○型式 TMS152-1504540：磁極間隔 40mm
○型式 TMS202-1504530：磁極間隔 30mm
○型式 TMS302-1504520：磁極間隔 20mm

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

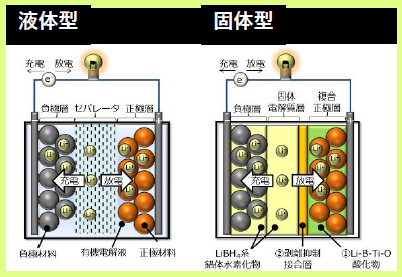

当社の「HPLiB技術」についてご紹介いたします。

特殊な技術を用いて無駄な体積を排除して超高エネルギー密度化。
高い移動度のイオン状態を実現して超高パワー密度化。
パーコレーション理論を適用して超高パワー密度化。

既存のリチウム電池を遥かに凌ぐ超高性能電池の実現で、
超軽量で超高速充電可能な2次電池を目指しています。

【特長】
■特殊な技術を用いて無駄な体積を排除して超高エネルギー密度化
■高い移動度のイオン状態を実現して超高パワー密度化
■パーコレーション理論を適用して超高パワー密度化

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

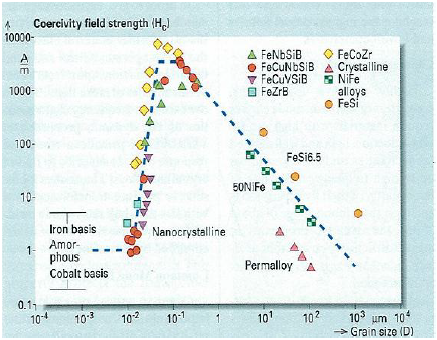

『ナノ結晶材料 』は、幅広い種類の電磁誘導部品に使用されている
新しい軟磁性材料です。

漏電遮断器、パワートランス、スイッチング電源向け
コモンモードチョーク、ISDN用のインターフェーストランシーバー
などがその例です。

2相構造で、そこでは 10～20 ナノメートルの平均直径を持つ
微細結晶粒がアモルファス相の中に埋まっています。

この構造により、高透磁率と低保磁力を可能にしています。

【特長】
■2相構造による高透磁率と低保磁力
■条の薄さはおよそ 20 マイクロメートル
■比較的高い電気抵抗率
■極めて低い渦電流損失
■優れた周波数特性/透磁率を実現

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

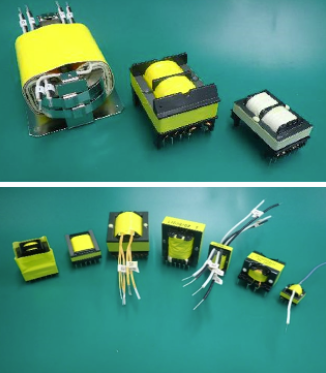

当社は、電源トランス、チョークコイル、空芯コイルなど
民生・事務機器向けや車載向けのトランス・コイルを製造しており、
これら製品をご要求・仕様に応じてカスタム製作することが可能です。

設計70年のノウハウを基に試作から量産まで、技術課・生産技術課の
専門スタッフがフルサポートいたします。

【製品例】
■過飽和リアクトル
■高圧トランス
■平滑チョーク
■PFCチョーク
■アルファ巻きトランス
■サーボモーター用コイル　など

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

当社では、軟質銀めっき皮膜にグラフェンナノ微粒子を複合化させた
『グラフェン複合Agめっき』技術を取り扱っております。

複合めっき特有のめっき表面の凹凸と摩擦面に露出するグラフェンとの
相乗作用により、一般的な硬質銀めっきと比べ低接触抵抗、低摩擦力、
耐凝着性が飛躍的に向上しました。

【特長】
■低接触抵抗・低摩擦力・耐凝着性が飛躍的に向上
■低電気損失・高耐久性を有し、めっきの薄膜化が可能
■低コストで大電流用電気接点に好適なめっきを実現

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

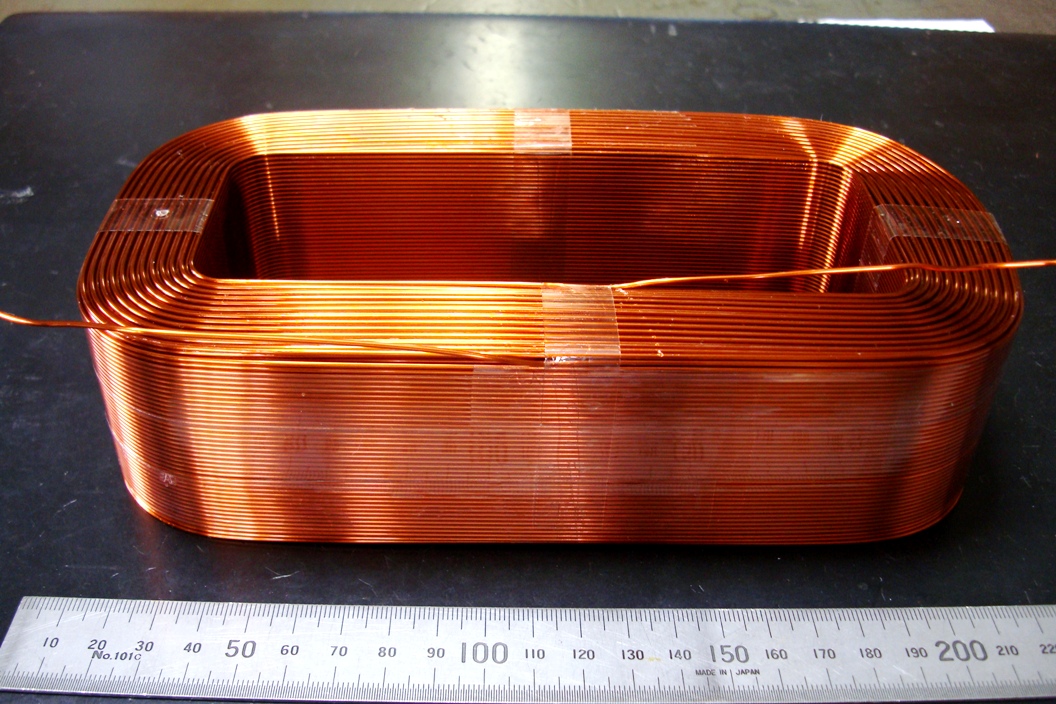

当社は、空芯コイルやボビン付きコイルなど、用途に合わせた
コイルを製作いたします。

高電圧を必要とするモーターなどの製品にも使用可能なコイルや、
銅線のみで巻いていく手法を用いたコイルなど
お客様のご希望に合った製品をご提供いたします。

【特長】
■高電圧も可能
■銅線のみで製作
■手作業で検査

※詳しくはお気軽にお問い合わせください。

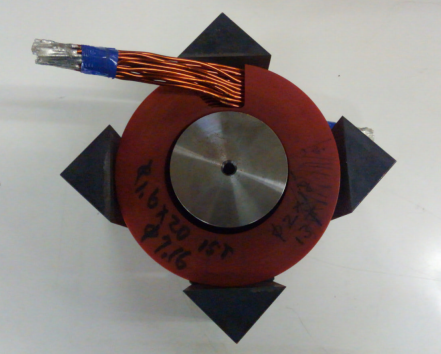

当社では、インダクタ固有の損分を小さく、機能の増大ができる
『MAコイル(整列多重巻コイル)』を開発しました。

特許を取得しており、平角線のエッジワイズ巻コイルの課題を全て
解消することが可能です。

ご要望の際は、お気軽にお問合せ下さい。

【特長】
■インダクタ固有の損分を小さく、機能の増大ができる
■平角線のエッジワイズ巻コイルの課題を全て解消可能
■設計の自由度が高いため正に変幻自在

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせ下さい。

当社では、主にマグネットコイルの巻き線をはじめ、センサーコイル、
車両用コイル、ブレーキ・クラッチコイル、電磁弁、ソレノイド、
リレーコイル、チョークコイル等を取扱っております。

特に大型コイルを得意とし、25kg程度の大型コイルの完全整列捲き等の
非常に特殊なコイルの巻線など、各産業分野にて必要とされるパーツの
ひとつとして品質の向上かつ安定供給に対応します。

【特長】
■ボビン巻・整列空芯・樹脂モールドなど多岐に対応
■直径0.05mm～3mmまで可能
■小さいもので10g程度のコイルから対応
■小ロット多品種の製作から協力会社による中ロット以上のご相談可能
■エポキシ樹脂真空モールド加工に対応

※詳しくはお気軽にお問い合わせください。

当カタログは、 パワー半導体及びスタックアッセンブリの製造・販売を
行っている日本インターナショナルPS株式会社の総合カタログです。

「モジュール製品」では"圧接構造"や"非絶縁型"、"高速タイプ"などを
ラインアップしております。また、「モジュール製品」や「ハイパワー製品」
の外形図も掲載。

さらに、早見表もございますので製品の選定にご活用ください。

【掲載内容(抜粋)】
■品名の付け方
■記号と用語
■定格・特性表
■外形図
■アッセンブリー

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社の小型コイルは、自動車専用モーターコイル（ステッピングモーター、ギアードモーター、DCモーター）をはじめ、イグナイター、リレー、空芯、クラッチコイル、イグニッションコイル、ABSのセンサー及びソレノイドコイル等、幅広い分野に使用されています。これらは、ハイテク産業の進歩と共にますます分野を広げております。
現在は、さらなる努力を重ね、研究開発と品質管理を軸により高い次元で小型コイルの巻線加工を考えており”頑張ろう”を合い言葉に日々努力しております。多様化ならびに高品質化に対応できる技術の向上を目指しております。

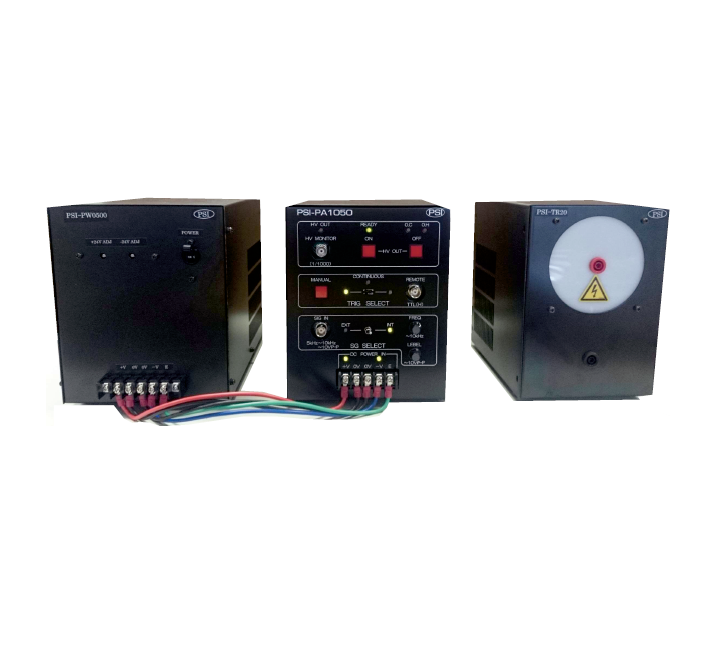

『PAシリーズ』は、DC電源、アンプ、高電圧トランスをユニット化した
高電圧パルス出力ユニットです。

対象に合わせ、出力電圧をカスタマイズでき、プラズマやイオンの
生成に活躍します。

また、カスタム出力についてご希望が御座いましたら、お気軽に
お問い合わせください。

【特長】
■プラズマ・イオン生成に最適
■DC電源、アンプ、高電圧トランスのユニット化
■低価格

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

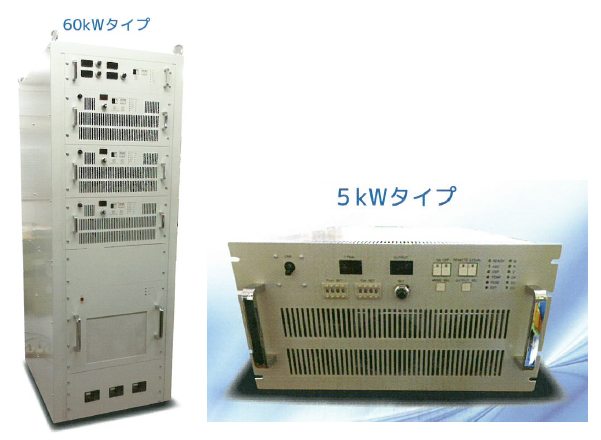

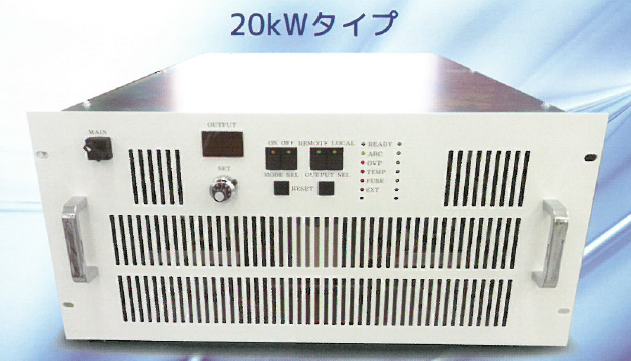

有限会社エイチ・エス・エレクトリックでは『DCスパッタリング電源』を
取り扱っております。

当社の従来品と比較して、約2/3の小型化を実現。
さらに、低アーク処理もオプションにて対応可能です。

ご用命の際は、お気軽にお問い合わせください。

【特長】
■出力500W～20kWの製品をラインアップ
■並列運転により最大60kW
■小型化を実現
■低アーク処理に対応（オプション）

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『酸化ガリウム』は、融液成長法でバルク結晶の製造を行うため、
高速な成長が可能な半導体材料です。

気相成長法でバルク結晶を製造するGaNやSiCと比べ、基板の低コスト化が
可能とされています。

また、絶縁破壊電界強度がGaNやSiCより大きいことが予測されており、
スイッチング損失を小さく保ったまま、6000V以上の大きな耐圧を持つ
パワーデバイスを作製できることが期待されています。

【特長】
■低コストでバルク単結晶の製造が可能
■GaNやSiCを超える高耐圧パワーデバイスの可能性

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

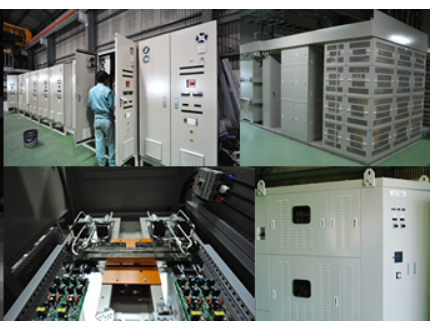

当社では、主にシリコン・サファイヤインゴット製造やガラス製造などに
利用される大容量の電力電源装置のオーダーメイド製造を行っています。

一般汎用品のサイリスタユニットでは、メーカー仕様に制約されてしまい
ますが、当社では、実際の使用状況・御要望に応じた設計・製作を
行いますので、理想の製品を提供することが可能です。

また、基本設計はもちろん、部品の選定にいたるまで、実際の使用状況を
確認した上で選定いたします。

【特長】
■オーダーメイド製造
■高品質な製品群
■製造から試験まで全て自社工場
■豊富な実績で適切な提案

※詳しくは、お気軽にお問い合わせください。

大喜電器株式会社では、絶縁材の研究やトランスコイルの積層化の研究など
を行っております。

また、各種コアー素材の研究や巻線機及び乾燥加工機械・装置の自社開発、
電源の研究、開発も展開。

その他、トランス・マグネット・リアクトルの生産や機械加工、電機加工、
トランス・配重盤の設計、各種物理試験なども承っております。

【営業内容】
■開発・研究
■生産
■設計
■試験
■マーケティング

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

メイホウ株式会社は、精密電子部品及びコネクターを中心に、
各種精密プレス加工とその金型の製作、インサート成形加工を
行っている会社です。

図面設計から納品まで一貫したシステムで、高精度の製品づくりを
迅速かつスムーズに実現します。

1発注月産4,000万個という生産能力を誇り、優れた量産体制を
整えているので、大量生産から小ロットまで抜群の製造能力で多種多様な
製品を生み出します。

【事業内容】
■精密プレス部品加工およびインサート成形加工
■精密プレス用金型の製作・保全
■精密インサート用金型の製作・保全

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

ハイトルクインナーロータータイプの
DCブラシレスモーター

【特徴】
○回路内蔵ブラスレスモーターで長寿命
○インナーローターで正転・逆転・停止の応答性能に優れる
○小型でハイトルクモーター

●その他機能や詳細については、カタログダウンロード下さい。

『TD12716-24W07』は、ワイドレンジ入力対応(DC12[V],DC24[V]電源対応)の
正逆転対応DCモータドライバです。

モータの正逆転コントロールが可能。
一定電圧(AVR)制御による電源電圧変動に依存しない出力電圧動作ができます。

また、電流制限及び過負荷保護機能によりモータの過負荷及びロック時の
焼損防止機能を搭載しています。

【特長】
■小型・軽量・大出力(DC24[V]入力時、瞬時最大約288[W])
■ワイドレンジ入力対応(DC12[V],DC24[V]電源対応)
■モータの正逆転コントロール可能
■1ポテンショメータによる2並列運転対応
■単一供給電源動作(制御用電源内部生成)

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

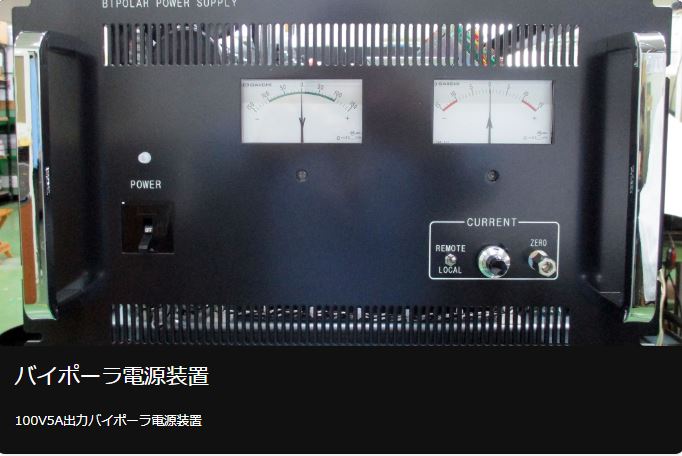

本機は、電磁石に対して励磁電圧を正極から負極、負極から正極へ零点を通過させて
電流を流すことが可能な電源装置です。
外部制御信号で任意の励磁電圧値が設定可能、また正負極のそれぞれ片側での連続動作も可能です。

【用途】
励磁用電源、半導体試験用電源
【大学・研究開発用に】
多数の大学並びに研究施設の納入実績有
【価格帯】
電源仕様によりお見積りいたします。

【特注電源対応方法】
○仕様に対して概略見積もりの提出
○技術打合せ後、正式見積もりの提出
○納入仕様書の提出
○試作品、検査データの提出

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

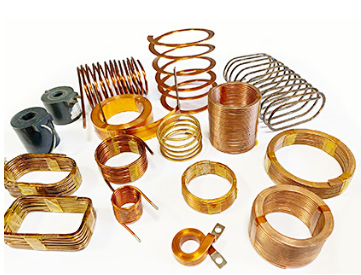

エッジワイズコイルとは、平角線をエッジワイズ方向に曲げた
コイルのことです。

一般的に使用されている丸線コイルに比べて、同じ大きさで断面積を
確保できることから、 丸線コイルよりも、大電流を流すことが可能です。

当社は、高品質・低コスト・短納期で提案・製作しています。
世の中の変動もあり現在は、平角線を主に『エッジワイズCOIL試作』
設計・試作をしています。

【エッジワイズコイルについて】
＜メリット＞
■銅線の断面積が丸銅線と平角銅線が同等であれば平角銅線のコイルは
　ボビンレス化によって、よりコンパクトな設計が可能
■無駄な隙間がなくなり、材料の約25％減が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

大電力の電源装置に使用されるリアクトル・トランス用大型フェライトコアです。大型コアの他、各種フェライトコアも対応しています。

当社は、安全で長時間飛行可能なインフラ検査ドローン用二次電池を開発しました。

作製した高エネルギー電池を小型ドローンに搭載し、電池ごとの飛行時間の
測定を行ったところ、従来の電池が9分13秒であったのに対し、
『ドローン用高エネルギー電池』は15分50秒と、飛行時間を約1.7倍に
延長できることを実証。

インフラ検査など飛行時間が十分でないことが大きな課題になっていた
作業に対して、効率の大幅向上が期待できます。

【エネルギー密度】
■ドローン付属品：157Wh/kg
■当社開発品：273Wh/kg

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

厚膜抵抗を独自の方法でチューニングを施し±１％以内に特性のバラツキを抑え
高品質で、優れた性能！

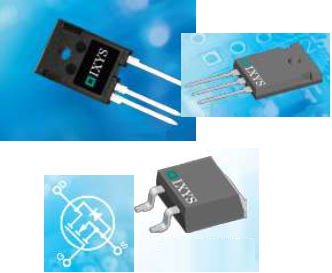

2000V N チャネルパワーMOSFETは、高電圧 電力変換システム用の高電圧パワーMOSFETです
低電圧素子による直列接続の必要性を排除し、オン抵抗の温度係数が正であるため並列動作させることができ、費用対効果の高い電源システムの構築を可能にします。
他の利点として、使用数量削減によりゲート駆動回路を構成する要素の減少も可能で、コストダウン、シンプルな設計による信頼性の向上、およびPCBスペースを節約し、小型化に貢献します。

【特徴】
○高ブロッキング電圧
○独自の高電圧パッケージ
○端子間の沿面距離増加
○オン抵抗の温度係数が正
○省スペース（デバイスの複数直列接続を削減）

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

当社が取り扱う『SiC高電圧スイッチモジュール』をご紹介します。

高速制御技術と高電圧絶縁技術により超小型・高電圧スイッチ
モジュールを実現しました。

モジュールを直並列することにより、さらに高電圧（最大80kV)・
大電力の高速スイッチが可能です（カスタムオプション）。

【仕様】
■定格電圧：<20kVdc
■定格パルス電流：500A
■定格電流：<100Adc
■立上りスピード：50ns
■連続駆動最大周波数：1MHz
■サイズ：約150×150×150mm

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

CDS8Eは、「円筒小型モータ」なので汎用性が高く、様々な製品に使用可能です！
お客様のニーズに応じて電気的特性、機械的特性のカスタマイズに柔軟に対応できます。
家電製品・カーオーディオ製品にも多く採用実績があります。

DCモータを使っているが「性能がイマイチ」「もう少し安価なのはないかな」といった方必見です。
弊社製品で特性を満足できるか、シミュレーションもできます。

是非お気軽にお問い合わせください。

【使用用途】
・CD、DVDなどの各種スピンドル用
・卓上、ハンディ、ネック、ファン用
・出力軸にギヤを装着すればギヤBoxを取り付けることも可能で、各種搬送用など様々な用途で使用できます。

『PXシリーズ』は、平角線エッジワイズ巻線コイルを圧粉系コアと組み合わせ、且つお客様にてヒートシンクへ取付けいただくことに依り、小型化を実現可能なリアクトル インダクターコイルです。

大容量且つ高飽和となっており、ヒートシンクに取り付けに依り放熱性の向上を実現し、結果大幅な小型化に成功しております。

また、当社ではご使用の条件により最適なご提案が可能です。
ご要望の際は、お気軽にお問い合わせください。

【特長】
■小型化
■ヒートシンクに取付け可能
■大電流

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

『EFTEC-550/EFCUBEシリーズ』は、高性能なコネクタ端子用銅合金です。

「EFTEC-550シリーズ」は、高導電、優れた耐応力緩和特性があり、電源コネクタなど、大電流用途に好適。

「EFCUBEシリーズ」は、高強度、低ヤング率、良好な曲げ加工性を有しており、超小型の基板対基板コネクタに適しています。

【特長】
■高導電で耐応力緩和特性に優れるメリット
・大電流で発熱しても、接圧を維持
・抵抗発熱しにくく、薄板化（=小型化）可能
■高強度で低ヤング率のメリット
・たわみ量が大きく取れ、外れにくくなり、信頼性が向上
・たわみ量が変化しても、接圧の変化が小さい
　（プラグの寸法バラツキ、削れなど）

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

パワーサプライテクノロジー株式会社で取り扱う「高圧電源」と
「高圧トランス」の事例をご紹介いたします。

既存の直流注型トランスのラインアップは10W程度まででしたが、
「高出力(24W)トランスを実現したい」というご相談がありました。

そこでお客様のニーズに応え、高出力用デバイスを調査し、適切な
デバイスを採用することにより、高電圧、高出力トランスを
実現しました。

【事例概要】
■課題
・高出力(24W)トランスを実現したい
■結果
・高電圧、高出力トランスを実現
■製品
・高圧電源
・高圧トランス

※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせ下さい。

NRFが新しく開発した高効率高周波電源【NR3N-13】【NR3N-13】は、従来製の高効率RF電源と比較し、独自の高信頼性パワーアンプにより、飛躍的に耐久性をUPさせました。
高効率アンプの弱点は、構造上、反射電力に弱いことでしたが、、NRFの高効率RF電源は、出力3kWに対して、実に600W以上の耐反射能力を持ち、短絡・開放の急激な負荷変動に耐えます。
また、各種保護回路を設けており、NRFが自信をもってお勧めできる1台です。

2000V N チャネルパワーMOSFETは、高電圧 電力変換システム用の高電圧パワーMOSFETです
低電圧素子による直列接続の必要性を排除し、オン抵抗の温度係数が正であるため並列動作させることができ、費用対効果の高い電源システムの構築を可能にします。
他の利点として、使用数量削減によりゲート駆動回路を構成する要素の減少も可能で、コストダウン、シンプルな設計による信頼性の向上、およびPCBスペースを節約し、小型化に貢献します。

【特徴】
○高ブロッキング電圧
○独自の高電圧パッケージ
○端子間の沿面距離増加
○オン抵抗の温度係数が正
○省スペース（デバイスの複数直列接続を削減）

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

株式会社竹中製作所が取り扱う高電圧直流電源についてご紹介しています。

SiC-MOSFET共振技術による大容量高電圧直流電源を静加速器構成した場合、
加速電圧が数百kV～数MV（加速エネルギーで数百keV～数MeV程度）で、
加速電流が数十mA～数百mAの大容量静電加速器の製品化が可能になります。

特殊用途に使用するような高電圧直流電源の受託開発製造を得意としています。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『大電流用プラグインコネクタ』は、コンパクトなコネクタ構造で省スペース設計が可能な産業用コネクタです。
軽い挿抜力デザインにより、簡単に着脱できます。
接点にベリリウム銅合金製バンドコンタクトを使用していますので、大電流の着脱設計ができます。
また、パネルマウントタイプとインラインタイプ、ケーブルサイズ22mm²～325mm²の豊富なバリエーションで設計の自由度が増します。

【特長】
○銀メッキを採用
→安定した長期接続信頼性が得られる
○ネジ方式ロック構造
→判りやすく、確実なロックができる
○簡易防水構造を採用
→水が掛かるような場所でも使える

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

大電流・高電流コネクタを小型化するには、基本的に２つの導体間に多数の接触ポイントを形成させる必要があり、コンタクトの選択によって性能が変化します。大電流・高電流用・低接触圧用・高温用・対環境用等様々な用途に使用できるコンタクトを揃え既存のコネクタでは不可能な接続を可能にしております。

【多面接触によりメリット】
■小さなボディーで大電流を流すことができる為、軽量化に貢献
■短時間であれば同サイズの大電流コネクタの数倍の通電が可能
■多面接触（マルチコンタクト）の為、接触抵抗が非常に小さく
　温度上昇を低く抑えられ、また表皮を流れる高周波電流にも有効
■大電流コンタクトの接触力を調節できる為スライド接続・回転接続が可能
■大電流・高電流コンタクトの種類が豊富な為、形状の自由度が広い

※詳細は資料請求して頂くかダウンロードからPDFデータをご覧下さい。

当社は独自の巻線方法により、小型で高トルクなコアレスモータの設計から生産までを一貫して行う企業です。
当社のモータは医療機器、高級鉄道模型、ロボティクス、航空宇宙、モバイル機器など多岐にわたる分野でご利用いただいています。

【設計・試作】
お客様のニーズに応じたカスタム設計を提供。高性能を実現するため、技術と長年の経験を融合させています。
迅速な試作と厳しいテストを通じ、品質と信頼性を確保します。実使用環境での性能も徹底検証します。

【生産・サポート】
高精度な製造プロセスを実施。少量多品種など柔軟に対応します。
納入後も充実したアフターサポートを提供。お客様の課題に迅速対応し、継続的な技術支援を行います。
また、モータ製造技術を応用した製品開発もご相談に応じます。

【特長】
・省エネルギー: 鉄損がないため、エネルギー効率が向上
・独自の巻線技術による高速応答性: 軽量ローターで素早い速度変更が可能
・滑らかな動作: トルクリップルが少なく、安定した動作を実現
・小型・軽量設計: 小型化に対応

※詳しくはPDFをダウンロードいただくかお問い合わせください。
