充放電の制御とは？課題と対策・製品を解説

電力業界の設備保全においては、発電機や変圧器などの重要設備の異常を早期に発見し、計画的なメンテナンスを行うことが、安定供給のために不可欠です。設備の故障は、広範囲な停電を引き起こし、社会インフラに深刻な影響を与える可能性があります。当社の機械振動監視システムは、設備の振動データをリアルタイムで監視し、異常を検知することで、計画外のダウンタイムを削減し、安定供給に貢献します。

【活用シーン】
・発電所
・変電所
・送電設備
・ポンプ、ファン、コンプレッサーなどの回転機

【導入の効果】
・突発的な設備故障による停電リスクの低減
・計画的なメンテナンスによるコスト削減
・設備の長寿命化
・24時間365日の遠隔監視による安心感の提供

次世代の蓄電装置として注目を集めている電気二重層キャパシタの電極材料として、当社は高機能活性炭を製造・販売しています。
当社は世界に先駆けてアルカリ賦活法による量産化を実現した高機能多孔質カーボン「マックスソーブ」であり、その特徴である高比表面積、細孔径分布により高容量キャパ シタ用電極材の代名詞となっています。

また、低抵抗、長寿命を特徴とした水蒸気賦活活性炭も取り揃えており、豊富なラインナップでお客様のご要望に対応可能です。

■高比表面積、細孔径分布
■豊富なラインナップでお客様のご要望に対応可能

※詳しくはカタログダウンロード、もしくはお問い合わせ下さい。

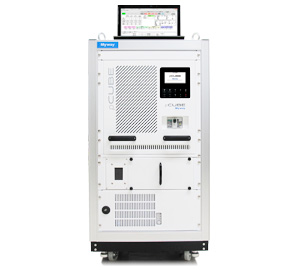

バッテリ充電システム／回生型直流電流「pCUBE(R)」は、Li-ionバッテリの充放電評価に最適な試験システムです。高効率な回生電源pCUBE、データロガー、簡単操作のソフトウェアまで、バッテリ評価に必要な機材をすべて搭載していますので、購入後すぐに、本格的なバッテリ評価試験を安心して行えます。
Mywayプラスが蓄積してきたパワーエレクトロニクス技術を集結し、独自の高速通信技術を用いたマスタ・スレーブ方式を採用しており、並列接続はもちろん、直列接続による拡張を可能にしました。組み替え・追加を柔軟に行えるため、研究開発の進展や規格変更による評価対象バッテリの容量変更に素早く対応でき、投資が無駄になりません。効率の良い快適な開発をサポートし、バッテリの進化を加速させます。

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

CE-6000Module検出システムは、高精度の充電および放電デバイスです
ハイパワーバッテリーパックのテスト用に特別に開発されました。高いという特徴があります
ダイナミックな応答速度、高い安定性と精度、および複数の柔軟な構成
チャンネル。パルス試験、サイクル寿命試験、および作業条件をサポートします。シミュレーションテスト。ザ
システムにはマルチチャンネル入力とエネルギー回収機能があり、大幅に節約できます
充電と放電の過程で消費されるエネルギーの。2ウェイ高周波を採用しています
DC変換トポロジーと高性能マルチチャネル24ビットADの組み合わせ
変換チップ。
システムのサンプリング分解能と出力安定性は、従来の機器よりも高くなっています。

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

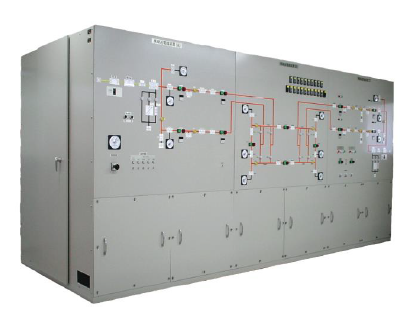

当装置は、電力系（送電線・変電所・発電所）の制御、保護模擬
シュミレーションを行う装置です。

複雑な過度現象を伴う事故（故障）を対象とした継電装置の試験に、
実際の事故（故障）とほぼ同じ条件で試験可能。

受注生産方式によるオーダーメイド製品となっておりますので、
ご用命の際はお気軽にご相談ください。

【特長】
■送電線保護、構内保護、変圧器保護等の応動試験
■PCMキャリアリレー、距離継電装置、デジタル回線選択試験
■多点地絡トラブル時オシロによる解明
■送電線運転操作
■受注生産方式によるオーダーメイド製品

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

全固体電池金型、正確なシミュレーション
バッテリー構造、バッテリー性能のテスト

高精度のバッテリー充電および放電試験装置は、バッテリー性能試験用に特別に設計および開発されており、高い動的応答速度と安定した精度を備えています。

バッテリー試験用の恒温試験室正確な温度環境を提供します。

WHW-200L-0C-220V-9U
テストプロセスが安定して効率的であることを確認するための制御を1つにまとめます。

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

『KEV1000シリーズ』は、DC充電コントローラ、AC充電コントローラ、
充電チェッカー、放電装置の4つの機能を一筐体に搭載した、EV充電/
放電多目的コンローラです。

EVへの急速充電、普通充電、放電の各種標準規格に対応。当社製の直流電源、
交流電源、電子負荷装置等を組み合わせて「欲しい環境」を構築可能。

柔軟なシステム構成と多彩な機能で、EVの充電インターフェイス及び
放電インターフェイスのテスト、充放電中に起こる通信異常のチェック、
EVの充電システム開発、V2Xシステム開発、走行テスト、車両生産、
車両メンテナンスなど多岐にわたる充放電ニーズをサポートします。

【特長】
■世界各国の電気自動車充電規格に対応
■急速充電時、V2Hによる放電時、SOC設定機能により
　バッテリを任意のSOCに管理が可能

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

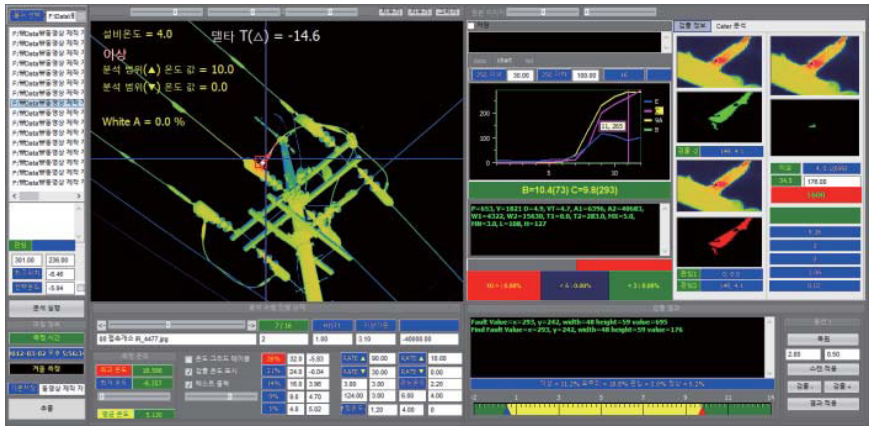

『TADS』は、自動解析アルゴリズムによりリアルタイムに
”異常/注意/懸念/正常”を分類できる架空配電路自動診断システムです。

熱画像のレベル、スパンを自動調整し、検査員による解析エラーを最小化。

GPSにリンクし地図情報活用できるほか、レポートの自動作成や、
データベースによるデータ管理が可能です。

【特長】
■自動解析アルゴリズム
　・配電路状態解析
　・熱画像レベル・スパン自動調整
■作業者による解析エラーを最小化
■データベースによるデータの管理

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

特徴A　起動電圧低い
起動電圧：60V
MPPT電圧範囲：50～550V
日射量が少ない朝晩も運転可能

特徴B　防食塗装
アルミ合金、二重静電パウダー、一体型ダイカスト
※塩害エリアの保障については要相談

特徴C　8年間　TOP１
中国企業　ESS出荷量

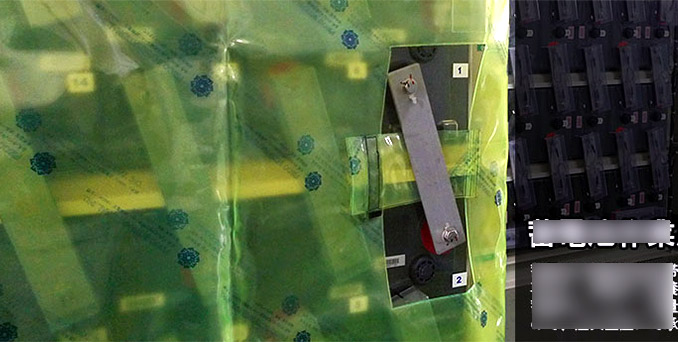

「蓄電池作業用絶縁シート」は蓄電池の槽間ＣＵ導帯接続、切り離し作業部専用のポリウレタン低圧絶縁シート二重化製品です。
鉄製の蓄電池枠を養生する「槽間養生帯」を備え、設置撤収が速やかに行えます。

電池メーカー、容量によって形状が異なるため、注文生産になります。


【特長】
■蓄電池の作業形状に合わせた「作業用窓」と片側が、
　面ファスナーの「槽間養生帯」で構成されています。
■ポリウレタン低圧絶縁シートによる二重化構造です。
■固定箇所が少ないために設置と撤収が簡単です。
■有色透明なことで、槽間ＣＵ導帯の接続状況の視認性がよく、
　接続または取り外し漏れを防止できます。
■槽間養生帯で、鉄製蓄電池枠の絶縁が簡単に行えて地絡事故を防止できます。
■蓄電池メーカー、電池容量によって作業用窓の形状が異なりますので、注文生産になります。

なお、特注品も承っておりますので、ご相談ください。
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

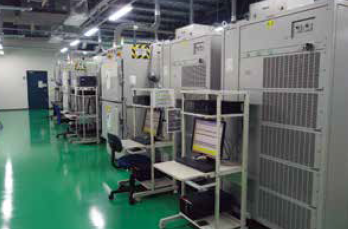

日本カーリットの電池試験所では、広大な敷地と経験豊富な試験員が
お客様の多様な試験ニーズにスピーディーかつ万全の体制でお応えいたします。

正確な試験データを取得し大電流少N数試験にも対応しています。

【特長】
■国家標準にトレースした測定器の精度管理
■試験装置の精度管理・点検・校正体制確立
■少N数試験にも廉価に対応
■ISO/IEC17025取得済み

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『Eneliver Controller』は、OCPPに対応したEV充電コンセント用コントローラーです。

　EV充電コンセントに取り付けることによって、遠隔管理や出力制御が可能になります。

【特長】
■既存コンセントへの後付け設置が可能
■手軽にコンセント１台からの設置も可能
■クラウドサービスと連携して遠隔管理、監視やデジタル課金、出力制御が可能
※1 弊社調べ

詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『グラフェンスーパーキャパシタ』は、従来のキャパシタ（EDLC）と比べ、
高電圧・高容量・高エネルギー密度を実現し、耐久性にも優れた製品です。

大電流放電充電にも優れ、数秒から数十秒で充電が可能となり、重金属を
含まない環境性能と高い安全性を実現。

0Vまで放電が可能なため放電保護回路も不要で、エネルギーの少ない
状態での機器への組み込みや輸送が可能です。

【特長】
■高電圧・高容量・高エネルギー密度
■優れた耐久性・高い安全性
■数秒で高速充電・大量放電にも優れる
■保護回路不要・機器への持ち込み輸送が可能
■重金属を含まず環境にも配慮

※詳しくはPDFをダウンロードしていただくか、お問い合わせください。

HUAWEIは最先端のICT技術を太陽光発電事業に生かし、パワーコンディショナは発電所にとって人間の「頭脳」に相当する存在になります。
発電所のスマート化、効率化により、高い投資収益を得られるようサポート致します。

出力１２／２４Ｖ対応

【特徴】
○入力電圧 ： ＡＣ １００［Ｖ］ 単相 ５０／６０Ｈｚ
○出力容量 ： 電圧 ＤＣ １２／２４［Ｖ］系 (２４Ｖ…２個直列対応)
電流 ７．６／１２．０［Ａ］ＭＡＸ
○充電対象電池 ： ＥＶ用制御弁式鉛蓄電池
○効率 ： ７０％以上
○充電方式 ： ５段定電流充電方式
○冷却方式 ： ファンによる強制空冷
○特別仕様 ： サーミスタ付
○動作環境 ： 温度 ０℃～４０℃ 湿度 ３５～８０％
○外形寸法 ： Ｗ２００mm×Ｄ２７０mm×Ｈ１３２mm
○重量 ： ３．０ｋｇ

●詳しくはお問い合わせ、またはカタログをダウンロードして下さい。

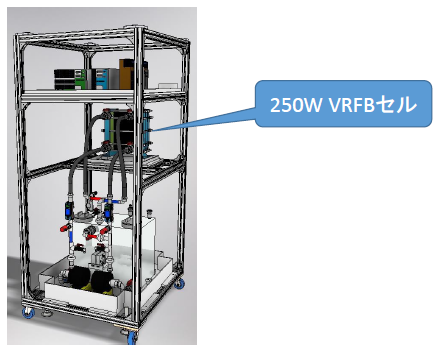

当社では、RFBを構成する基本電池部材の把握が可能な試験装置を
取り扱っております。

電力貯蔵電池に要求される各種機能試験及び確認が可能。
また、RFBに使用する各種電解液の性能試験が行えます。

【特長】
■簡易型試験装置
　・手動操作にて各種試験を実施
　・異常発生時のインターロックが装備
■自動試験装置
　・自動にて各種性能試験が可能
　・タッチパネルで各種操作が可能
　・異常発生時のインターロックも装備
　・自動にてロングラン試験も可能

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

● オシロライクなGUIを採用
● 3種類のモード（CC/CV/CP)
● 力行⇔回生切替機能（CVモード：自動、CC/CPモード：指定）
● 回生効率90％以上
● 系統連系規程に準拠
● 最大5台で250kWまで拡張可能
● 回生電力ノイズ CISPR ClassAに準拠
● 高速電流応答5msec以下

10ｋWから 100ｋWまでの パワーコンディショナ

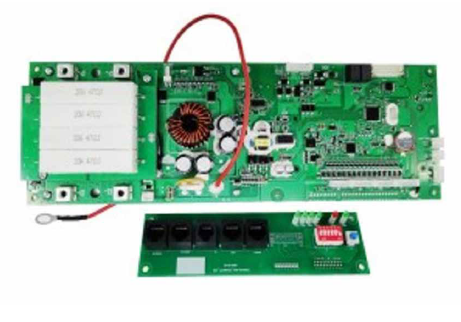

当社で取り扱っている「家庭用エネルギー貯蔵BMS」について
ご紹介いたします。

ラック式と壁掛け式などの家庭用エネルギー貯蔵電池に適用し、2線式独立
RS485、1線式CAN、拡張できるWIFIをサポート。

また、プリーチャージ能力は10万uFに達し、大多数のインバータをサポート
します。プロトコル自動的識別も可能です。

【特長】
■多機器並列接続、 容量拡張、 自動アドレス指定が可能
■150mAバランスをサポートする
■カスタムインターフェース・パネルをサポートする
■UL1973、IEC62619、 UN38.3 をサポートする

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

「BMS」は、UPSおよびEV/HEVシステムのバッテリーの
充電/放電状態をモニタリングする製品です。

電流・温度のCell単位測定により充電状態を計算し、
バッテリー寿命を延ばす管理システム。

また、その他にも、バッテリーパックや、ESS、IFTS-DPBなど様々な
製品を取り扱っております。ご要望の際はお気軽にお問い合わせください。

【Main　Funcition】
■OVP、UVP、OCP、短格
■Cell バランシング
■パワーダウン
■SOC/SOH計算
■コミュニケーション：CAN、RS-485等

既存ラインナップ製品以外にもご希望の仕様に合わせてカスタマイジングも可能です。
カスタマイジング 例）サイズ、容量(Ah)、充放電出力(C)、BMS制御内容など

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

株式会社エレクトロフィールドは、標準の充放電装置からお客様のご希望に
合わせたカスタマイズ製品も製作しております。

自由なユニットの組み合わせにより、さらにパワーアップした
充放電装置となり、高精度な試験システムを実現しました。

ご希望の充放電装置をお探しでしたら、当社までお気軽にご相談ください。

【ラインアップ】
■恒温槽同期制御・消火器設備
■電池冶具
■多点温度測定ユニット
■多点電圧測定ユニット
■多点圧力測定ユニット
■ACIRユニット（交流内部抵抗測定）

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『自動電圧調整器』は、新興国でありがちな受電電圧の変動に対して
電圧調整を行う機器です。

電圧補正は20％程度まで補償可能、容量は8,000kVA程度まで対応が可能
です。

また、海外での使用も考慮して設計されており、22kV～6.6kVの中から
定格電圧をお選びいただけます。

【特長】
■変圧器部分は単巻構造
■軽量・コンパクト
■電圧調整幅等、仕様のカスタマイズが可能
■制御電源が不要
■SVRに3次巻線を内蔵

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

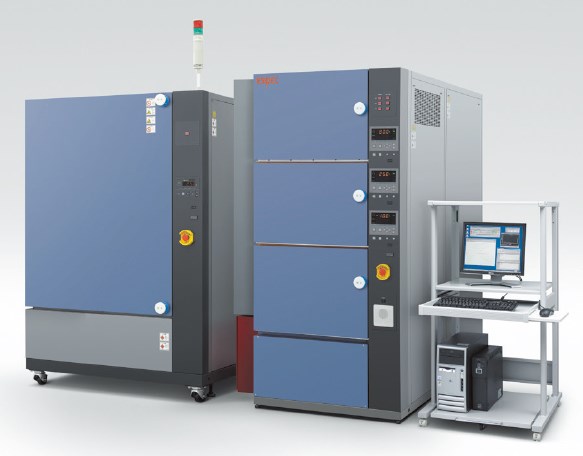

『アドバンストバッテリーテスター』は、充放電システムとチャンバーを
一体設計した全く新しい形の充放電試験システムです。

電池特性評価機能を最大限に発揮させるための、4つの機能（性能試験、
耐久試験、温度特性試験、インピーダンス評価）を1台の装置で実現します。

構造・システム全体に関する特許をはじめ、並列制御方法に関する特許、
水平気流制御に関する特許、データ収集に関する特許、自動校正機能に
関する特許を取得しています。

【特長】
■特許を7件取得
■1台4役：性能試験、耐久試験、温度特性試験、インピーダンス評価
■ケーブルレスで、配線を取り回す手間を削減し、短時間で立ち上げ可能
■3槽独立制御により、各槽で異なる温度条件での試験を実施可能
■電圧降下の抑制
■ランニングコストを削減

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

遮断器開閉試験装置は、電力用遮断器や断路器の各種動作試験を
行う時の操作試験装置です。
投入操作試験・引き外し操作試験・引き外し自由操作試験高速再閉路
操作試験ができます。

【特長】
■遮断器の動作時に周囲に注意を促すアナウンス機能付き
■動作電圧を確認できるアナログメーター付き
■エージング機能が付き
■外部測定器用ACアウトレット2個付属
■移動に便利なポータブルバックタイプ

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

『PBWシリーズ』は、変換効率最大92％の回生双方向直流電源です。

パワーユニット全てにSiC MOSFETを使用した高周波スイッチングと
回生技術により、高い変換効率と従来の構成と比較して約80％の圧倒的な
小型・軽量化を実現。

これらにより、限られたスペースで大容量の直流安定化電源としても、
電子負荷装置としても使用することができます。

【特長】
■小型・軽量設計
■双方向動作
■直並列接続（マスタースレーブ接続）
■電力回生機能
■CV/CC/CP動作

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『太陽光発電システム（系統連係型パワーコンディショナ）』は 壁掛 10kW（単相、三相）から 据置 250kW（三相 400V）までラインナップ

無数にあったパワコン事業社の一部は撤退しており修理可能ですが更新の場合、他社を選定しなくてはなりません

【既設更新のパワーコンディショナ（パワコン）選定】
ポイントはいくつかありますが「容量」「出力電圧」だけでなく
・絶縁方式
・入力回路数　

お客様自身でも最低限候補出しまで出来ます。
全て業者任せに不安がある方は一度「チェックリスト」を
ダウンロードしてチェックください

どれを選べばいいか分からない選んだが自社の太陽光パネルに適切か？など
様々な不安やお悩みに、専門業者として25年間関わってきた弊社技術員がお答え致します

適切で安価なメーカー製品を販売致します
・GSユアサ
・ファーウェイ（HUAWEI）
・山洋電気
・サングロー(SUNGROW)

お問い合わせの際は下記情報をご連絡ください
・パワコン型式
・台数

【コラム】ご存じですか？
ファーウェイはPCS世界トップレベルのシェア※2020年調べ
海外製品で懸念を持たれる方もおられますが日本でもトップレベルのシェアです
スマート管理や大型蓄電池事業も未来を見据えて展開している会社です

ヘッドスプリング株式会社では、低電圧システム用の高精度版直流回生電源
である『biATLAS-D80SP』を開発しております。

48Vの蓄電池の充放電を1台で実現するエコシステムを搭載。
直並列で最大100kWまで拡張が可能です。

また、負荷に対しても安定に制御できるReal-Time Stabilizerを搭載。
高精度な電源なら、さらに再現性のあるデバックができます。

【特長】
■極みの高精度
■負荷に対しても安定に制御できるReal-Time Stabilizerを搭載
■再現性のあるデバックができる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

携帯電話やノート型パソコンで利用されるリチウムイオン電池からハイブリッドカーで利用されるバッテリーまで、大小あらゆる電池が利用されています。これらバッテリー応用機器の開発において、内蔵するバッテリーの耐久性など基礎的なデータを得ることは応用製品の信頼性を検証するための必須事項です。
しかし従来このようなシステムを構築するには充放電装置（大容量品は無いため電源、負荷別々に用意）、データロガー及びそれらをコントロールするためのソフトウェア用意する必要があり時間/コスト面でも困難でした。
この度、特にバッテリーの充放電に向けた充放電装置を新たに開発、同時に専用のデータロガー及びソフトウェアも用意しました。

【特長】
・小型、高効率
・多彩な制御モード
・高速応答を実現
・インターフェイスは、イーサネット、CANに対応
・ローカル操作はタッチパネル、ジョグダイヤルを採用
・カスタム品も製作可能

『biATLAS-D80』は、負荷に対しても安定に制御できる
Real-Time Stabilizerを搭載している低電圧システム用直流回生電源です。

ブレない電源なので、再現性のあるデバックが可能。
画面に表示される項目は、最低限必要な4つに絞りました。

また、絶縁双方向型の変換回路構成により、今まで負荷捨てていた
電気エネルギーを回生し再利用することができ、RE100を目指す社会に
貢献します。

【特長】
■どんな時もブレない
■負荷に対しても安定に制御できるReal-Time Stabilizerを搭載
■今まで負荷捨てていた電気エネルギーを回生し再利用することができる
■RE100を目指す社会に貢献

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

SISCO社は、エネルギー産業でのアプリケーションのために、リアルタイム通信および統合製品を提供しています。

世界中の電力会社や、電力設備に関するメーカなどが SISCO製品の導入により国際的なオープンスタンダードに対応したソリューションを高い費用対効果で構築しています。

SISCO社のIEC 61850製品は、エンドユーザのシステムコストと市場投入までの時間を短縮します。また、保護リレー、SCADA/HMI、メータ、変圧器、RTU、ゲートウェイ、ベイコントローラなど、さまざまなデバイスやアプリケーションで使用され、堅牢性、品質および相互運用性について幅広くテストされています。

IEC 61850製品（変電所オートメーション）として「AX-S4 61850」「61850 PLUS」「61850 PLUS Security Add-On」、ICCP製品として「AX-S4 ICCP」「ICCP PLUS」があります。

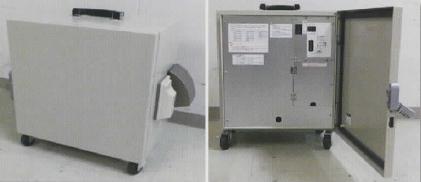

ポータブルLED用バッテリー　オプション品は、WT-CDL60W、WT-CDL60W(P)専用です。夜間電力での充電により、かしこく蓄電・電力使用のピークシフトを実現します。家庭用コンセント（AC100V）から蓄電池に充電し、蓄えた電力でLEDを点灯します。満充電時には「キャリデライト」約8時間の連続点灯が可能です。一日の業務をカバーいたします。鉛蓄電池を利用することで優れたコストパフォーマンスを実現しました。夜間電力で蓄電池を充電すると、電力使用のピークシフトにも貢献します。コンセントが取れない現場や、電力の安定しない場所での作業に最適です。発電機に比べ、点灯中の運転音が発生しないため騒音問題に対応できます。
詳しくはお問い合わせ、もしくはカタログをご覧ください。
